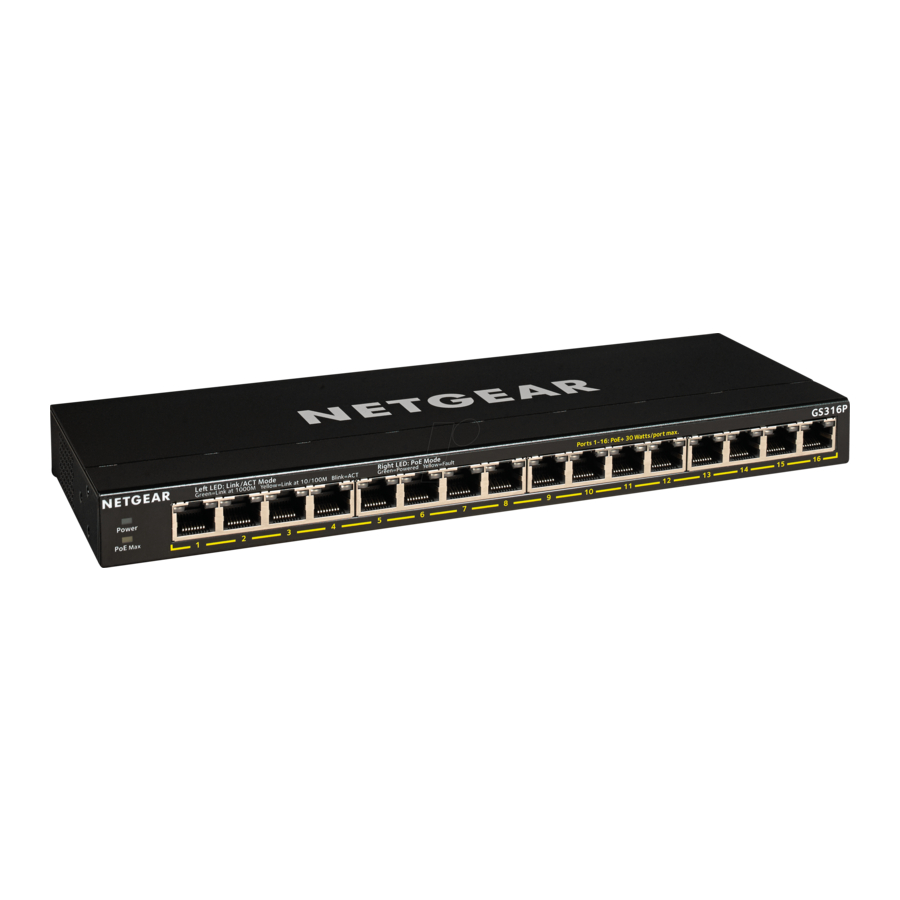

NETGEAR GS316P, GS316PP Manual Udhëzues Instalimi

Përmbajtja e paketës

• Çelësi (Switch)
• Kordoni i energjisë (ndryshon sipas rajonit)
• Adaptori i energjisë (130W për GS316P/200W për GS316PP)
• Kompleti i instalimit në mur
• Këmbët prej gome
• Lidhëse montimi (për adaptorin e energjisë)
• Udhëzues instalimi

Regjistrohu me aplikacionin NETGEAR Insight

1. Kërko për NETGEAR Insight dhe shkarko aplikacionin më të fundit.



2. Krijo një llogari NETGEAR nëse nuk ke një të tillë.
3. Trokit në menunë në cepin e sipërm majtas.
4. Trokit në REGISTER ANY NETGEAR DEVICE (REGJISTRO ÇDO PAJISJE NETGEAR).
5. Fut numrin serial që ndodhet në fund të çelësit, ose përdor kamerën në pajisjen tënde celulare për të skanuar barkodin e numrit serial.
6. Trokit në GO (VAZHDIM).
   Çelësi është regjistruar dhe shtuar në llogarinë tënde. Tani mund ta shikosh çelësin në aplikacionin NETGEAR Insight.

Shënim: Për shkak se ky është një çelës i pamanaxhuar, nuk mund ta konfiguroni ose menaxhoni atë në NETGEAR Insight.

Lidheni çelësin

Lidhje shembull

1. Lidhni pajisjet e rrjetit në portet në çelës.
2. Lidhni një port RJ-45 në çelës në një rrjet.
   Shënim: Në një rrjet të vogël zyre ose zyre shtëpie, lidhni çelësin në portin LAN të një ruteri që, nga ana tjetër, është i lidhur me një modem interneti.
3. Ndizeni çelësin.

Konsideratat PoE

Çelësi i jep përparësi fuqisë PoE+ që furnizon në rendin ngjitës të portave (nga porta 1 në portën 16). Nëse kërkesat e përgjithshme të energjisë të të gjitha pajisjeve të lidhura të energjisë (PD) tejkalojnë buxhetin e energjisë të çelësit, PD në portën me numrin më të lartë çaktivizohet për t'u siguruar që PD-të që janë të lidhura me portet me përparësi më të lartë, me numër më të ulët, të mbështeten së pari.
Tabelat e mëposhtme përshkruajnë modelet e adaptorëve të energjisë që janë të pajtueshëm me çelësat GS316P dhe GS316PP dhe klasat e tyre PoE dhe alokimet e çelësit:
Shënim: Buxheti total i energjisë i listuar është kufiri maksimal i energjisë për çelësin. Shumë PD kërkojnë më pak se fuqia maksimale, kështu që kërkesat e përgjithshme të energjisë janë më të ulëta se maksimumi, duke lejuar që të gjitha gjashtëmbëdhjetë portet PoE të jenë aktive njëkohësisht.

Adaptorët e energjisë dhe buxhetet totale të energjisë për GS316P dhe GS316PP:

Klasat PoE dhe alokimet e çelësit:

Kontrolloni statusin PoE

Çelësi mund të furnizojë deri në 30W PoE+ (IEEE 802.3at) në secilën portë, me një buxhet maksimal të fuqisë PoE prej 76W gjithsej me një adaptor energjie 90W, një total prej 115W me një adaptor energjie 130W dhe një total prej 183W me një adaptor energjie 200W në të gjitha portet aktive PoE+.
LED PoE Max tregon statusin e buxhetit PoE në çelës:

	E verdhë e plotë. Më pak se 7W fuqi PoE është e disponueshme në çelës.
	E verdhë që pulson. LED PoE Max ishte ndezur plotësisht në dy minutat e mëparshme.
	Fuqi e mjaftueshme (më shumë se 7W) PoE është e disponueshme në çelës (LED është fikur).

Kabllot dhe shpejtësitë

Tabela e mëposhtme përshkruan kabllot e rrjetit që mund të përdorni për lidhjet e çelësit dhe shpejtësitë që mund të mbështesin këto kabllo, deri në 328 këmbë (100 metra).

Bashkangjiteni çelësin në një mur

Për të bashkangjitur çelësin në një mur, ju nevojiten vidhat e montimit në mur që furnizohen me çelësin.
Për të bashkangjitur çelësin në një mur:

1. Gjeni dy vrimat e montimit në panelin e poshtëm të çelësit.
2. Shënoni dhe shponi dy vrima montimi në murin ku dëshironi të montoni çelësin.
   Dy vrimat e montimit duhet të jenë në një distancë të saktë prej 4.27 in. (108.4 mm) nga njëra-tjetra.
3. Futni spirancat e furnizuara në mur dhe shtrëngoni vidhat e furnizuara me një kaçavidë Phillips nr. 2.
   Shënim: Lini rreth 0.125 in. (4 mm) të secilës vidë që del nga muri në mënyrë që të mund të futni vidhat në vrimat në panelin e poshtëm.

Ndryshoni buxhetin PoE të çelësit

Mund ta zhvendosni rrëshqitësin në pjesën e pasme të çelësit për të rritur ose zvogëluar buxhetin PoE. Mund ta rrisni buxhetin PoE nëse blini një furnizim me energji me fuqi më të lartë. Gjithashtu mund ta zhvendosni rrëshqitësin në një buxhet PoE që është më i ulët se fuqia e furnizimit me energji. Kjo zvogëlon konsumin e energjisë të çelësit tuaj. Megjithatë, ne rekomandojmë përdorimin e cilësimit të rrëshqitësit që përputhet me furnizimin tuaj me energji.

1. Fikeni çelësin dhe shkëputeni kordonin e energjisë.
2. Zhvendoseni rrëshqitësin në cilësimin që korrespondon me fuqinë e adaptorit të ri të energjisë.
3. Lidheni kordonin e energjisë dhe ndizeni çelësin.

Zgjidhja e problemeve PoE

Këtu janë disa këshilla për korrigjimin e problemeve PoE që mund të ndodhin:

• Sigurohuni që LED PoE Max të jetë fikur. Nëse LED PoE Max është e verdhë e plotë, shkëputni një ose më shumë pajisje PoE për të parandaluar mbishkrimin PoE. Filloni duke shkëputur pajisjen nga porta me numrin më të lartë.
• Sigurohuni që kabllot Ethernet të jenë futur saktë. Për çdo pajisje me energji (PD) që është e lidhur me çelësin, LED përkatëse e portës së djathtë në çelës ndizet jeshile e plotë. Nëse LED e portës së djathtë ndizet e verdhë e plotë, ka ndodhur një defekt PoE dhe PoE ndaloi për shkak të një prej kushteve që janë listuar në tabelën e mëposhtme.

Specifikimet

Mbështetje

Mund të vizitoni https://www.netgear.com/support/ për të regjistruar produktin tuaj, për të marrë ndihmë, për të hyrë në shkarkimet dhe manualet e përdoruesit më të fundit dhe për t'u bashkuar me komunitetin tonë. Ne rekomandojmë që të përdorni vetëm burime zyrtare të mbështetjes NETGEAR.
(Nëse ky produkt shitet në Kanada, mund të hyni në këtë dokument në frëngjishten kanadeze në https://www.netgear.com/support/download/.)
Për informacion mbi pajtueshmërinë rregullatore, duke përfshirë Deklaratën e Konformitetit të BE-së, vizitoni https://www.netgear.com/about/regulatory/.
Shikoni dokumentin e pajtueshmërisë rregullatore përpara se të lidhni furnizimin me energji.
Mos e përdorni këtë pajisje jashtë. Burimi PoE është menduar vetëm për lidhje brenda ndërtesës.
