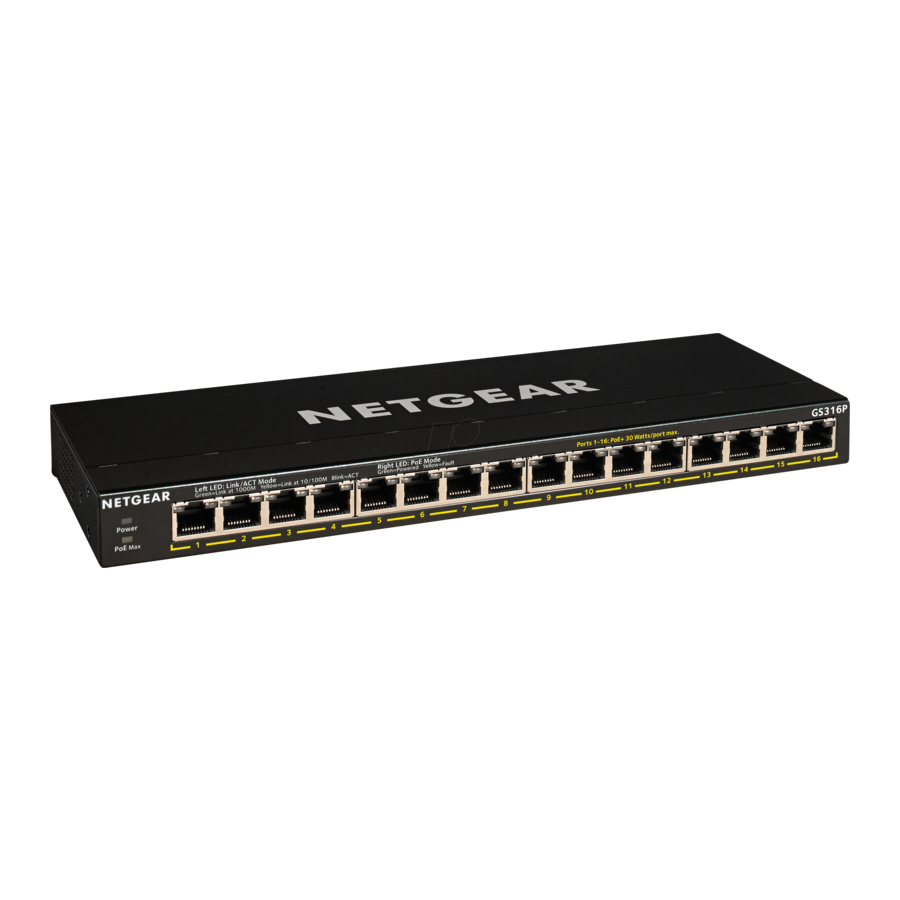

NETGEAR GS316P, GS316PP diegimo vadovas

Pakuotės turinys

• Komutatorius (Switch)
• Maitinimo laidas (skiriasi priklausomai nuo regiono)
• Maitinimo adapteris (130W skirtas GS316P/200W skirtas GS316PP)
• Sieninis montavimo rinkinys
• Guminės kojelės
• Montavimo raišteliai (maitinimo adapteriui)
• Diegimo vadovas

Registruokitės naudodami NETGEAR Insight programėlę

1. Ieškokite NETGEAR Insight ir atsisiųskite naujausią programėlę.



2. Sukurkite NETGEAR paskyrą, jei jos neturite.
3. Palieskite meniu viršutiniame kairiajame kampe.
4. Palieskite REGISTER ANY NETGEAR DEVICE (registruoti bet kurį NETGEAR įrenginį).
5. Įveskite serijos numerį, esantį komutatoriaus apačioje, arba naudokite mobiliojo įrenginio kamerą, kad nuskaitytumėte serijos numerio brūkšninį kodą.
6. Palieskite GO (pirmyn).
   Komutatorius užregistruojamas ir pridedamas prie jūsų paskyros. Dabar galite peržiūrėti komutatorių NETGEAR Insight programėlėje.

Pastaba: Kadangi tai yra nevaldomas komutatorius, negalite jo konfigūruoti ar valdyti NETGEAR Insight programėlėje.

Prijunkite komutatorių

Jungčių pavyzdžiai

1. Prijunkite tinklo įrenginius prie komutatoriaus prievadų.
2. Prijunkite RJ-45 prievadą komutatoriuje prie tinklo.
   Pastaba: Mažame biure arba namų biuro tinkle prijunkite komutatorių prie maršrutizatoriaus LAN prievado, kuris savo ruožtu yra prijungtas prie interneto modemio.
3. Įjunkite komutatorių.

PoE aspektai

Komutatorius prioritetą teikia PoE+ galiai, kurią jis tiekia didėjančia prievadų tvarka (nuo 1 prievado iki 16 prievado). Jei bendri visų prijungtų maitinimo įrenginių (PD) galios reikalavimai viršija komutatoriaus galios biudžetą, PD didžiausiu numeriu pažymėtame prievade yra išjungiamas, siekiant užtikrinti, kad PD, kurie yra prijungti prie aukštesnio prioriteto, mažesniu numeriu pažymėtų prievadų, būtų palaikomi pirmiausia.
Toliau pateiktose lentelėse aprašyti maitinimo adapterių modeliai, kurie yra suderinami su GS316P ir GS316PP komutatoriais, jų PoE klasės ir komutatoriaus paskirstymas:
Pastaba: Nurodytas bendras galios biudžetas yra didžiausia komutatoriaus galios riba. Daugeliui PD reikia mažiau nei maksimalios galios, todėl bendri galios reikalavimai yra mažesni nei maksimalūs, todėl visi šešiolika PoE prievadų gali būti aktyvūs vienu metu.

Maitinimo adapteriai ir bendri galios biudžetai GS316P ir GS316PP:

PoE klasės ir komutatoriaus paskirstymas:

Patikrinkite PoE būseną

Komutatorius gali tiekti iki 30 W PoE+ (IEEE 802.3at) į kiekvieną prievadą, o didžiausias PoE galios biudžetas yra 76 W iš viso su 90 W maitinimo adapteriu, 115 W iš viso su 130 W maitinimo adapteriu ir 183 W iš viso su 200 W maitinimo adapteriu visuose aktyviuose PoE+ prievaduose.
PoE Max LED indikatorius rodo PoE biudžeto būseną komutatoriuje:

	Šviečia geltonai. Komutatoriuje yra mažiau nei 7 W PoE galios.
	Mirksi geltonai. PoE Max LED indikatorius švietė nuolat ankstesnes dvi minutes.
	Komutatoriuje yra pakankamai (daugiau nei 7 W) PoE galios (LED indikatorius išjungtas).

Kabeliai ir greičiai

Šioje lentelėje aprašyti tinklo kabeliai, kuriuos galite naudoti komutatoriaus jungtims, ir greičiai, kuriuos šie kabeliai gali palaikyti iki 328 pėdų (100 metrų).

Pritvirtinkite komutatorių prie sienos

Norėdami pritvirtinti komutatorių prie sienos, jums reikės sieninių varžtų, kurie tiekiami kartu su komutatoriumi.
Norėdami pritvirtinti komutatorių prie sienos:

1. Suraskite dvi tvirtinimo angas apatinėje komutatoriaus plokštėje.
2. Pažymėkite ir išgręžkite dvi tvirtinimo angas sienoje, kur norite pritvirtinti komutatorių.
   Atstumas tarp dviejų tvirtinimo angų turi būti tiksliai 4,27 colio (108,4 mm).
3. Įkiškite pateiktus inkarus į sieną ir priveržkite pateiktus varžtus Nr. 2 Phillips atsuktuvu.
   Pastaba: Palikite maždaug 0,125 colio (4 mm) kiekvieno varžto išsikišusį iš sienos, kad galėtumėte įkišti varžtus į angas apatinėje plokštėje.

Pakeiskite komutatoriaus PoE biudžetą

Galite perkelti slankiklį komutatoriaus gale, kad padidintumėte arba sumažintumėte PoE biudžetą. Galite padidinti PoE biudžetą, jei perkate didesnės galios maitinimo šaltinį. Taip pat galite perkelti slankiklį į PoE biudžetą, kuris yra mažesnis nei maitinimo šaltinio galia. Tai sumažina jūsų komutatoriaus energijos suvartojimą. Tačiau rekomenduojame naudoti slankiklio nustatymą, kuris atitinka jūsų maitinimo šaltinį.

1. Išjunkite komutatorių ir atjunkite maitinimo laidą.
2. Perkelkite slankiklį į nustatymą, kuris atitinka naujo maitinimo adapterio galią.
3. Prijunkite maitinimo laidą ir įjunkite komutatorių.

PoE trikčių šalinimas

Štai keletas patarimų, kaip ištaisyti PoE problemas, kurios gali atsirasti:

• Įsitikinkite, kad PoE Max LED indikatorius yra išjungtas. Jei PoE Max LED indikatorius šviečia geltonai, atjunkite vieną ar daugiau PoE įrenginių, kad išvengtumėte per didelio PoE prenumeratos. Pradėkite atjungdami įrenginį nuo didžiausiu numeriu pažymėto prievado.
• Įsitikinkite, kad Ethernet kabeliai yra tinkamai prijungti. Kiekvienam maitinamam įrenginiui (PD), kuris yra prijungtas prie komutatoriaus, atitinkamas dešinysis prievado LED indikatorius komutatoriuje šviečia nuolat žaliai. Jei dešinysis prievado LED indikatorius šviečia nuolat geltonai, įvyko PoE gedimas ir PoE sustojo dėl vienos iš sąlygų, išvardytų toliau pateiktoje lentelėje.

Specifikacijos

Palaikymas

Galite apsilankyti https://www.netgear.com/support/, kad užregistruotumėte savo produktą, gautumėte pagalbos, pasiektumėte naujausius atsisiuntimus ir vartotojo vadovus bei prisijungtumėte prie mūsų bendruomenės. Rekomenduojame naudoti tik oficialius NETGEAR palaikymo šaltinius.
(Jei šis produktas parduodamas Kanadoje, šį dokumentą Kanados prancūzų kalba galite pasiekti adresu https://www.netgear.com/support/download/.)
Norėdami gauti informacijos apie atitiktį teisės aktams, įskaitant ES atitikties deklaraciją, apsilankykite https://www.netgear.com/about/regulatory/.
Prieš prijungdami maitinimo šaltinį, peržiūrėkite dokumentą dėl atitikties teisės aktams.
Nenaudokite šio įrenginio lauke. PoE šaltinis skirtas tik vidaus pastato jungčiai.
