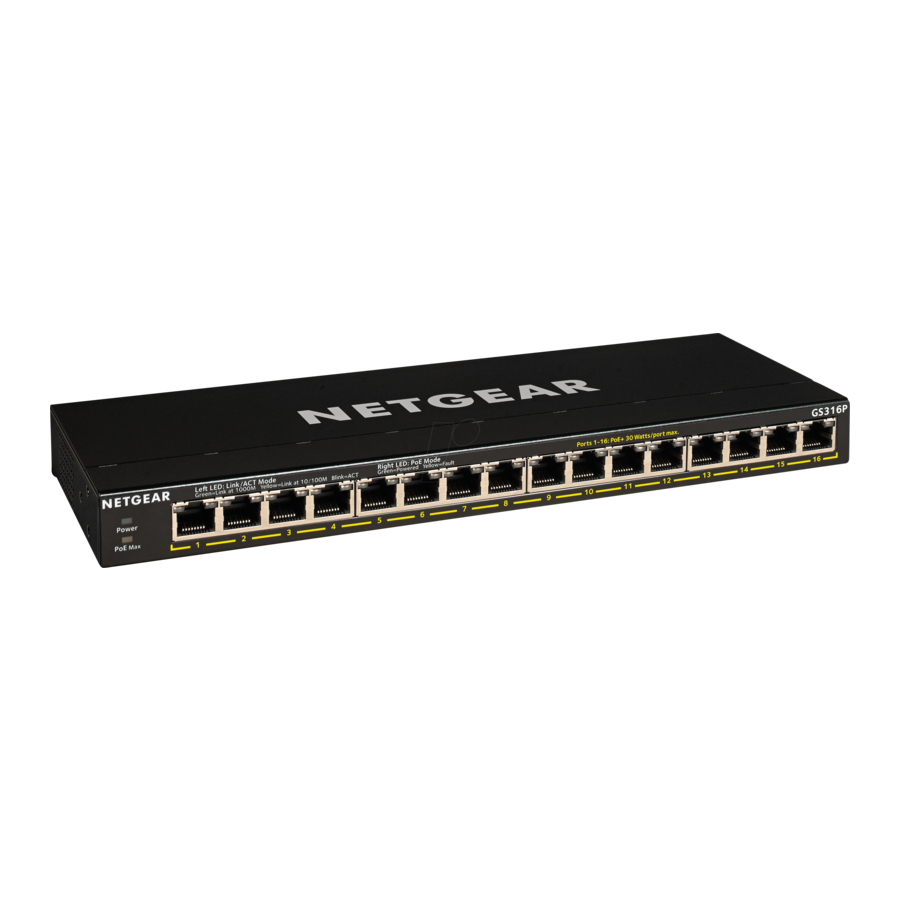

NETGEAR GS316P, GS316PP орнату нұсқаулығы

Пакет мазмұны

• Коммутатор
• Қуат сымы (аймаққа байланысты өзгереді)
• Қуат адаптері (GS316P үшін 130 Вт / GS316PP үшін 200 Вт)
• Қабырғаға орнату жинағы
• Резеңке аяқтар
• Бекіту байламдары (қуат адаптері үшін)
• Орнату нұсқаулығы

NETGEAR Insight қосымшасында тіркелу

1. NETGEAR Insight іздеңіз және соңғы нұсқасын жүктеп алыңыз.



2. Егер сізде жоқ болса, NETGEAR есептік жазбасын орнатыңыз.
3. Жоғарғы сол жақ бұрыштағы мәзірді түртіңіз.
4. Кез келген NETGEAR құрылғысын тіркеу (REGISTER ANY NETGEAR DEVICE) түртіңіз.
5. Коммутатордың төменгі жағында орналасқан сериялық нөмірді енгізіңіз немесе сериялық нөмірдің штрих-кодын сканерлеу үшін мобильді құрылғыңыздағы камераны пайдаланыңыз.
6. GO (Жүру) түртіңіз.
   Коммутатор тіркеліп, есептік жазбаңызға қосылады. Енді сіз NETGEAR Insight қосымшасындағы коммутаторды көре аласыз.

Ескертпе: Бұл басқарылмайтын коммутатор болғандықтан, оны NETGEAR Insight-те конфигурациялай немесе басқара алмайсыз.

Коммутаторды қосыңыз

Қосылымдардың үлгісі

1. Желі құрылғыларын коммутатордағы порттарға қосыңыз.
2. Коммутатордағы RJ-45 портын желіге қосыңыз.
   Ескертпе: Шағын кеңседе немесе үй кеңсесінің желісінде коммутаторды өз кезегінде Интернет модеміне қосылған маршрутизатордың LAN портына қосыңыз.
3. Коммутаторды қосыңыз.

PoE мәселелері

Коммутатор PoE+ қуатын өсіп келе жатқан порт ретімен (1-порттан 16-портқа дейін) жеткізуге басымдық береді. Егер барлық қосылған қуат құрылғыларының (PD) жиынтық қуат талаптары коммутатордың қуат бюджетінен асып кетсе, жоғарырақ нөмірленген порттағы PD жоғарырақ басымдықтағы, төменірек нөмірленген порттарға қосылған PD-лердің бірінші қолдау көрсетуін қамтамасыз ету үшін өшіріледі.
Келесі кестелерде GS316P және GS316PP коммутаторларымен үйлесімді қуат адаптерінің үлгілері және олардың PoE кластары мен коммутатор бөліністері сипатталған:
Ескертпе: Тізімделген жалпы қуат бюджеті коммутатор үшін максималды қуат шегі болып табылады. Көптеген PD-лер максималды қуаттан азды қажет етеді, сондықтан жиынтық қуат талаптары максималдыдан төмен болады, бұл барлық он алты PoE портының бір уақытта белсенді болуына мүмкіндік береді.

GS316P және GS316PP үшін қуат адаптерлері мен жалпы қуат бюджеттері:

PoE кластары және коммутатор бөліністері:

PoE күйін тексеріңіз

Коммутатор әр портқа 30 Вт PoE+ (IEEE 802.3at) дейін жеткізе алады, 90 Вт қуат адаптерімен жалпы PoE қуат бюджеті 76 Вт, 130 Вт қуат адаптерімен 115 Вт және барлық белсенді PoE+ порттарында 200 Вт қуат адаптерімен 183 Вт.
PoE Max шамы коммутатордағы PoE бюджетінің күйін көрсетеді:

	Қатты сары. Коммутаторда 7 Вт-тан аз PoE қуаты бар.
	Жыпылықтайтын сары. PoE Max шамы алдыңғы екі минутта қатты жанып тұрды.
	Коммутаторда жеткілікті (7 Вт-тан артық) PoE қуаты бар (шам өшірулі).

Кабельдер мен жылдамдықтар

Келесі кестеде коммутатор қосылымдары үшін пайдалануға болатын желілік кабельдер және бұл кабельдердің 328 футқа (100 метр) дейін қолдай алатын жылдамдықтары сипатталған.

Коммутаторды қабырғаға бекітіңіз

Коммутаторды қабырғаға бекіту үшін коммутатормен бірге жеткізілетін қабырғаға орнату бұрандалары қажет.
Коммутаторды қабырғаға бекіту үшін:

1. Коммутатордың төменгі панеліндегі екі орнату тесігін табыңыз.
2. Коммутаторды орнатқыңыз келетін қабырғада екі орнату тесігін белгілеп, бұрғылаңыз.
   Екі орнату тесігі бір-бірінен дәл 4,27 дюйм (108,4 мм) қашықтықта болуы керек.
3. Жеткізілген анкерлерді қабырғаға салыңыз және жеткізілген бұрандаларды № 2 Phillips бұрағышымен қатайтыңыз.
   Ескертпе: Әр бұранданың шамамен 0,125 дюймін (4 мм) қабырғадан шығып тұрғанын қалдырыңыз, сонда сіз бұрандаларды төменгі панельдегі тесіктерге сала аласыз.

Коммутатордың PoE бюджетін өзгертіңіз

PoE бюджетін арттыру немесе азайту үшін коммутатордың артқы жағындағы сырғытпаны жылжытуға болады. Егер сіз жоғарырақ ватт қуат көзін сатып алсаңыз, PoE бюджетін арттыруға болады. Сондай-ақ, сырғытпаны қуат көзінің ваттылығынан төмен PoE бюджетіне жылжытуға болады. Бұл сіздің коммутаторыңыздың қуат тұтынуын азайтады. Дегенмен, қуат көзіне сәйкес келетін сырғытпа параметрін пайдалануды ұсынамыз.

1. Коммутаторды өшіріп, қуат сымын ажыратыңыз.
2. Сырғытпаны жаңа қуат адаптерінің ваттылығына сәйкес келетін параметрге жылжытыңыз.
3. Қуат сымын қосып, коммутаторды қосыңыз.

PoE ақаулықтарын жою

Мүмкін болатын PoE мәселелерін түзетуге арналған бірнеше кеңестер:

• PoE Max шамының өшірулі екеніне көз жеткізіңіз. Егер PoE Max шамы қатты сары болса, PoE артық жазылуын болдырмау үшін бір немесе бірнеше PoE құрылғысын ажыратыңыз. Құрылғыны ең жоғары нөмірленген порттан ажыратудан бастаңыз.
• Ethernet кабельдерінің дұрыс қосылғанына көз жеткізіңіз. Коммутаторға қосылған әрбір қуатталатын құрылғы (PD) үшін коммутатордағы сәйкес оң жақ порт шамы қатты жасыл болып жанады. Егер оң жақ порт шамы қатты сары болып жанса, PoE ақаулығы орын алды және келесі кестеде көрсетілген жағдайлардың біріне байланысты PoE тоқтатылды.

Техникалық сипаттамалар

Қолдау

Өніміңізді тіркеу, көмек алу, соңғы жүктеулер мен пайдаланушы нұсқаулықтарына қол жеткізу және біздің қоғамдастыққа қосылу үшін https://www.netgear.com/support/ сайтына кіруге болады. Біз тек ресми NETGEAR қолдау ресурстарын пайдалануды ұсынамыз.
(Егер бұл өнім Канадада сатылса, сіз бұл құжатқа канадалық француз тілінде https://www.netgear.com/support/download/ мекенжайы бойынша қол жеткізе аласыз.)
Еуропалық Одақтың сәйкестік декларациясын қоса алғанда, нормативтік сәйкестік туралы ақпарат алу үшін https://www.netgear.com/about/regulatory/ сайтына кіріңіз.
Қуат көзін қосар алдында нормативтік сәйкестік құжатын қараңыз.
Бұл құрылғыны сыртта пайдаланбаңыз. PoE көзі тек ғимарат ішінде қосылуға арналған.
