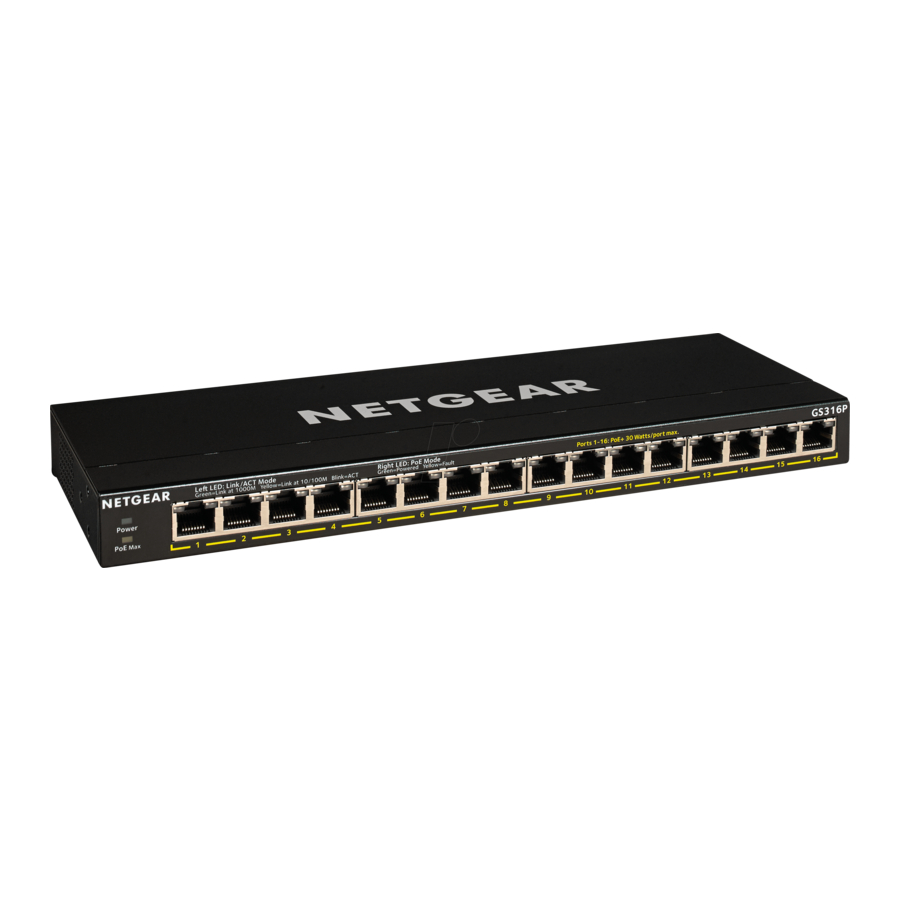

Manual de instalación de NETGEAR GS316P, GS316PP

Contenido del paquete

• Switch
• Cable de alimentación (varía según la región)
• Adaptador de corriente (130W para GS316P/200W para GS316PP)
• Kit de instalación en pared
• Pies de goma
• Bridas de montaje (para el adaptador de corriente)
• Guía de instalación

Regístrese con la aplicación NETGEAR Insight

1. Busque NETGEAR Insight y descargue la última aplicación.



2. Configure una cuenta de NETGEAR si no tiene una.
3. Toque el menú en la esquina superior izquierda.
4. Toque REGISTER ANY NETGEAR DEVICE (REGISTRAR CUALQUIER DISPOSITIVO NETGEAR).
5. Introduzca el número de serie que se encuentra en la parte inferior del switch, o utilice la cámara de su dispositivo móvil para escanear el código de barras del número de serie.
6. Toque GO (IR).
   El switch se registra y se añade a su cuenta. Ahora puede ver el switch en la aplicación NETGEAR Insight.

Nota: Dado que se trata de un switch no gestionado, no puede configurarlo ni gestionarlo en NETGEAR Insight.

Conecte el switch

Conexiones de ejemplo

1. Conecte los dispositivos de red a los puertos del switch.
2. Conecte un puerto RJ-45 del switch a una red.
   Nota: En una red de oficina pequeña o doméstica, conecte el switch al puerto LAN de un router que, a su vez, esté conectado a un módem de Internet.
3. Encienda el switch.

Consideraciones sobre PoE

El switch prioriza la alimentación PoE+ que suministra en orden ascendente de puerto (desde el puerto 1 al puerto 16). Si los requisitos de alimentación agregados de todos los dispositivos alimentados (PD) conectados superan el presupuesto de alimentación del switch, el PD del puerto con el número más alto se desactiva para asegurarse de que los PD que están conectados a los puertos de mayor prioridad y menor número se admiten primero.
Las siguientes tablas describen los modelos de adaptadores de corriente que son compatibles con los switches GS316P y GS316PP y sus clases de PoE y asignaciones de switch:
Nota: El presupuesto de alimentación total indicado es el límite de alimentación máximo para el switch. Muchos PD requieren menos alimentación máxima, por lo que los requisitos de alimentación agregados son inferiores al máximo, lo que permite que los dieciséis puertos PoE estén activos simultáneamente.

Adaptadores de corriente y presupuestos de alimentación totales para el GS316P y el GS316PP:

Clases de PoE y asignaciones de switch:

Compruebe el estado de PoE

El switch puede suministrar hasta 30W PoE+ (IEEE 802.3at) a cada puerto, con un presupuesto de alimentación PoE máximo de 76W en total con un adaptador de corriente de 90W, un total de 115W con un adaptador de corriente de 130W y un total de 183W con un adaptador de corriente de 200W en todos los puertos PoE+ activos.
El LED PoE Max indica el estado del presupuesto de PoE en el switch:

	Amarillo fijo. Hay menos de 7W de alimentación PoE disponibles en el switch.
	Amarillo parpadeante. El LED PoE Max estuvo encendido de forma fija en los dos minutos anteriores.
	Hay alimentación PoE suficiente (más de 7W) disponible en el switch (el LED está apagado).

Cables y velocidades

La siguiente tabla describe los cables de red que puede utilizar para las conexiones del switch y las velocidades que estos cables pueden admitir, hasta 328 pies (100 metros).

Fije el switch a una pared

Para fijar el switch a una pared, necesita los tornillos de montaje en pared que se suministran con el switch.
Para fijar el switch a una pared:

1. Localice los dos orificios de montaje en el panel inferior del switch.
2. Marque y taladre dos orificios de montaje en la pared donde desee montar el switch.
   Los dos orificios de montaje deben estar a una distancia precisa de 4,27 pulgadas (108,4 mm) entre sí.
3. Inserte los tacos suministrados en la pared y apriete los tornillos suministrados con un destornillador Phillips n.º 2.
   Nota: Deje aproximadamente 0,125 pulgadas (4 mm) de cada tornillo sobresaliendo de la pared para que pueda insertar los tornillos en los orificios del panel inferior.

Cambie el presupuesto de PoE del switch

Puede mover el control deslizante en la parte posterior del switch para aumentar o disminuir el presupuesto de PoE. Puede aumentar el presupuesto de PoE si compra una fuente de alimentación de mayor potencia. También puede mover el control deslizante a un presupuesto de PoE que sea inferior a la potencia de la fuente de alimentación. Esto reduce el consumo de energía de su switch. Sin embargo, recomendamos utilizar la configuración del control deslizante que coincida con su fuente de alimentación.

1. Apague el switch y desconecte el cable de alimentación.
2. Mueva el control deslizante a la configuración que corresponda a la potencia del nuevo adaptador de corriente.
3. Conecte el cable de alimentación y encienda el switch.

Solución de problemas de PoE

Aquí tiene algunos consejos para corregir los problemas de PoE que puedan producirse:

• Asegúrese de que el LED PoE Max esté apagado. Si el LED PoE Max está amarillo fijo, desconecte uno o más dispositivos PoE para evitar la sobre suscripción de PoE. Empiece por desconectar el dispositivo del puerto con el número más alto.
• Asegúrese de que los cables Ethernet estén conectados correctamente. Para cada dispositivo alimentado (PD) que esté conectado al switch, el LED del puerto derecho correspondiente del switch se ilumina en verde fijo. Si el LED del puerto derecho se ilumina en amarillo fijo, se ha producido un fallo de PoE y PoE se ha detenido debido a una de las condiciones que se enumeran en la siguiente tabla.

Especificaciones

Soporte

Puede visitar https://www.netgear.com/support/ para registrar su producto, obtener ayuda, acceder a las últimas descargas y manuales de usuario, y unirse a nuestra comunidad. Le recomendamos que utilice solo los recursos de soporte oficiales de NETGEAR.
(Si este producto se vende en Canadá, puede acceder a este documento en francés canadiense en https://www.netgear.com/support/download/.)
Para obtener información sobre el cumplimiento normativo, incluida la Declaración de conformidad de la UE, visite https://www.netgear.com/about/regulatory/.
Consulte el documento de cumplimiento normativo antes de conectar la fuente de alimentación.
No utilice este dispositivo en exteriores. La fuente PoE está destinada únicamente a la conexión dentro de edificios.
