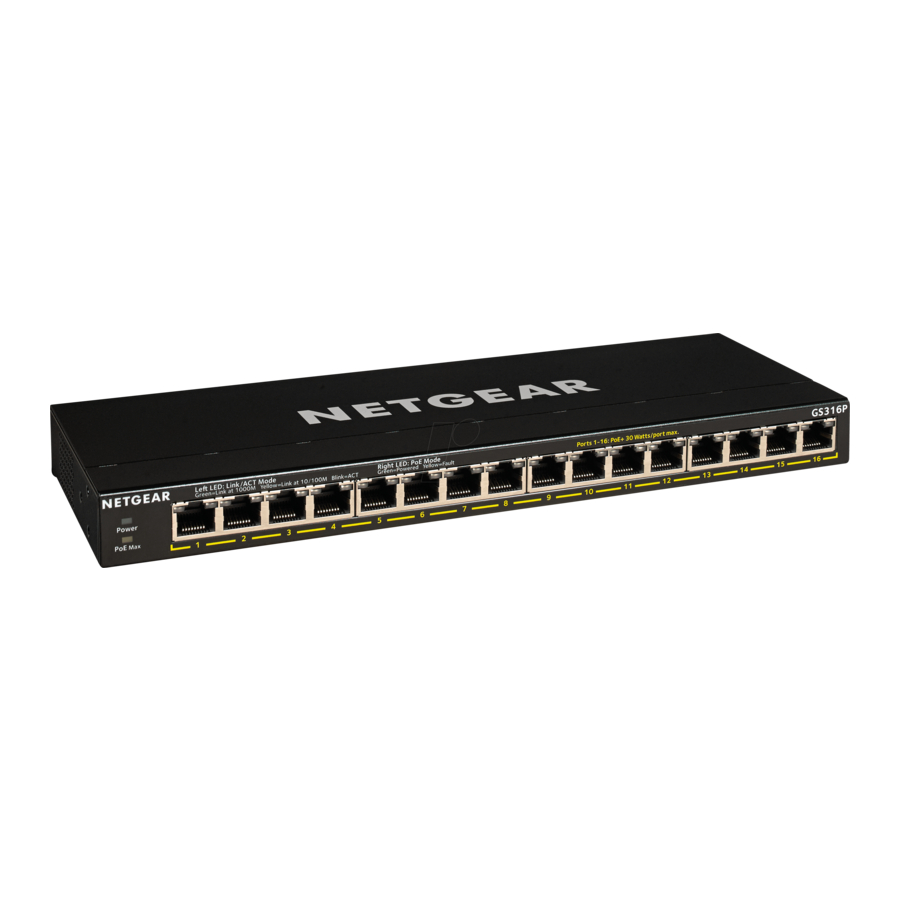

NETGEAR GS316P, GS316PP Mwongozo wa Usakinishaji

Yaliyomo kwenye kifurushi

• Swichi
• Kebo ya umeme (inatofautiana kulingana na eneo)
• Adapta ya umeme (130W kwa GS316P/200W kwa GS316PP)
• Kifaa cha kusakinisha ukutani
• Miguu ya mpira
• Vifungo vya kupachika (kwa adapta ya umeme)
• Mwongozo wa usakinishaji

Sajili na programu ya NETGEAR Insight

1. Tafuta NETGEAR Insight na upakue programu ya hivi karibuni.



2. Sanidi akaunti ya NETGEAR ikiwa huna moja.
3. Gusa menyu kwenye kona ya juu kushoto.
4. Gusa REGISTER ANY NETGEAR DEVICE (SAJILI KIFAA CHOCHOTE CHA NETGEAR).
5. Ingiza nambari ya serial iliyo chini ya swichi, au tumia kamera kwenye kifaa chako cha mkononi kuchanganua msimbo pau wa nambari ya serial.
6. Gusa GO (ENDA).
   Swichi imesajiliwa na kuongezwa kwenye akaunti yako. Sasa unaweza kuona swichi kwenye programu ya NETGEAR Insight.

Kumbuka: Kwa sababu hii ni swichi isiyosimamiwa, huwezi kuisanidi au kuisimamia katika NETGEAR Insight.

Unganisha swichi

Miunganisho sampuli

1. Unganisha vifaa vya mtandao kwenye bandari kwenye swichi.
2. Unganisha bandari ya RJ-45 kwenye swichi kwenye mtandao.
   Kumbuka: Katika ofisi ndogo au mtandao wa ofisi ya nyumbani, unganisha swichi kwenye bandari ya LAN ya router ambayo, kwa upande wake, imeunganishwa na modem ya Mtandao.
3. Washa swichi.

Mazingatio ya PoE

Swichi inatanguliza nguvu ya PoE+ ambayo inasambaza kwa mpangilio wa bandari unaopanda (kutoka bandari ya 1 hadi bandari ya 16). Ikiwa mahitaji ya jumla ya nguvu ya vifaa vyote vilivyounganishwa vya nguvu (PD) yanazidi bajeti ya nguvu ya swichi, PD kwenye bandari yenye nambari ya juu zaidi imezimwa ili kuhakikisha kuwa PD ambazo zimeunganishwa kwenye bandari za kipaumbele cha juu, zenye nambari ya chini zinaungwa mkono kwanza.
Jedwali zifuatazo zinaelezea miundo ya adapta ya nguvu ambayo inaendana na swichi za GS316P na GS316PP na madarasa yao ya PoE na mgao wa swichi:
Kumbuka: Bajeti ya jumla ya nguvu iliyoorodheshwa ndio kikomo cha juu cha nguvu kwa swichi. PD nyingi zinahitaji nguvu kidogo kuliko nguvu ya juu, kwa hivyo mahitaji ya jumla ya nguvu ni ya chini kuliko kiwango cha juu, kuruhusu bandari zote kumi na sita za PoE kufanya kazi wakati huo huo.

Adapta za nguvu na bajeti za jumla za nguvu kwa GS316P na GS316PP:

Madarasa ya PoE na mgao wa swichi:

Angalia hali ya PoE

Swichi inaweza kusambaza hadi 30W PoE+ (IEEE 802.3at) kwa kila bandari, na bajeti ya juu ya nguvu ya PoE ya 76W jumla na adapta ya nguvu ya 90W, jumla ya 115W na adapta ya nguvu ya 130W na jumla ya 183W na adapta ya nguvu ya 200W katika bandari zote zinazotumika za PoE+.
LED ya PoE Max inaonyesha hali ya bajeti ya PoE kwenye swichi:

	Njano iliyo imara. Chini ya 7W ya nguvu ya PoE inapatikana kwenye swichi.
	Njano inayomulika. LED ya PoE Max iliwashwa imara katika dakika mbili zilizopita.
	Nguvu ya kutosha (zaidi ya 7W ya) PoE inapatikana kwenye swichi (LED imezimwa).

Kebo na kasi

Jedwali lifuatalo linaelezea kebo za mtandao ambazo unaweza kutumia kwa miunganisho ya swichi na kasi ambazo kebo hizi zinaweza kuunga mkono, hadi futi 328 (mita 100).

Ambatanisha swichi kwenye ukuta

Ili kuambatisha swichi kwenye ukuta, unahitaji screws za kupachika ukutani ambazo hutolewa na swichi.
Ili kuambatisha swichi kwenye ukuta:

1. Tafuta mashimo mawili ya kupachika kwenye paneli ya chini ya swichi.
2. Weka alama na uchimbe mashimo mawili ya kupachika kwenye ukuta ambapo unataka kupachika swichi.
   Mashimo mawili ya kupachika lazima yawe umbali sahihi wa inchi 4.27 (mm 108.4) kutoka kwa kila moja.
3. Ingiza nanga zilizotolewa kwenye ukuta na kaza screws zilizotolewa na bisibisi ya No. 2 Phillips.
   Kumbuka: Acha takriban inchi 0.125 (mm 4) za kila screw zikiwa zimetoka kwenye ukuta ili uweze kuingiza screws kwenye mashimo kwenye paneli ya chini.

Badilisha bajeti ya PoE ya swichi

Unaweza kusogeza kitelezi nyuma ya swichi ili kuongeza au kupunguza bajeti ya PoE. Unaweza kuongeza bajeti ya PoE ikiwa unanunua usambazaji wa umeme wa wattage ya juu. Unaweza pia kusogeza kitelezi kwenye bajeti ya PoE ambayo ni ya chini kuliko wattage ya usambazaji wa umeme. Hii inapunguza matumizi ya nguvu ya swichi yako. Walakini, tunapendekeza kutumia mpangilio wa kitelezi ambao unafanana na usambazaji wako wa umeme.

1. Zima swichi na ukate kebo ya umeme.
2. Sogeza kitelezi kwenye mpangilio unaolingana na wattage ya adapta mpya ya nguvu.
3. Unganisha kebo ya umeme na uwashe swichi.

Utatuzi wa PoE

Hapa kuna vidokezo vya kurekebisha matatizo ya PoE ambayo yanaweza kutokea:

• Hakikisha kuwa LED ya PoE Max imezimwa. Ikiwa LED ya PoE Max ni njano iliyo imara, kata vifaa kimoja au zaidi vya PoE ili kuzuia usajili kupita kiasi wa PoE. Anza kwa kukata kifaa kutoka kwa bandari yenye nambari ya juu zaidi.
• Hakikisha kuwa kebo za Ethaneti zimechomekwa kwa usahihi. Kwa kila kifaa kinachoendeshwa (PD) ambacho kimeunganishwa kwenye swichi, LED inayolingana ya bandari ya kulia kwenye swichi huwaka kijani iliyo imara. Ikiwa LED ya bandari ya kulia inawaka njano iliyo imara, hitilafu ya PoE ilitokea na PoE ilisimama kwa sababu ya moja ya masharti ambayo yameorodheshwa kwenye jedwali lifuatalo.

Vipimo

Msaada

Unaweza kutembelea https://www.netgear.com/support/ ili kusajili bidhaa yako, kupata usaidizi, kufikia vipakuliwa vya hivi karibuni na miongozo ya watumiaji, na ujiunge na jumuiya yetu. Tunapendekeza utumie tu rasilimali rasmi za usaidizi za NETGEAR.
(Ikiwa bidhaa hii inauzwa nchini Kanada, unaweza kufikia hati hii katika Kifaransa cha Kanada kwenye https://www.netgear.com/support/download/.)
Kwa maelezo ya kufuata kanuni ikiwa ni pamoja na Tamko la Umoja wa Ulaya la Uzingatiaji, tembelea https://www.netgear.com/about/regulatory/.
Angalia hati ya kufuata kanuni kabla ya kuunganisha usambazaji wa umeme.
Usitumie kifaa hiki nje. Chanzo cha PoE kimekusudiwa kwa muunganisho wa ndani ya jengo pekee.
