NETGEAR MS108UP - Mwongozo wa Usakinishaji wa Swichi ya Ethaneti ya 8-port Ultra60 PoE++ (2.5G)

Yaliyomo

1 Yaliyomo kwenye kifurushi
2 Sajili swichi
3 Unganisha swichi
4 Angalia LED
5 Vipimo vya kiufundi
6 Pachika swichi ukutani
7 Mazingatio ya PoE
8 Utatuzi wa matatizo ya PoE
9 Usaidizi na Jumuiya
10 Marejeo
11 Pakua mwongozo
12 Katika Lugha Nyingine

Yaliyomo kwenye kifurushi

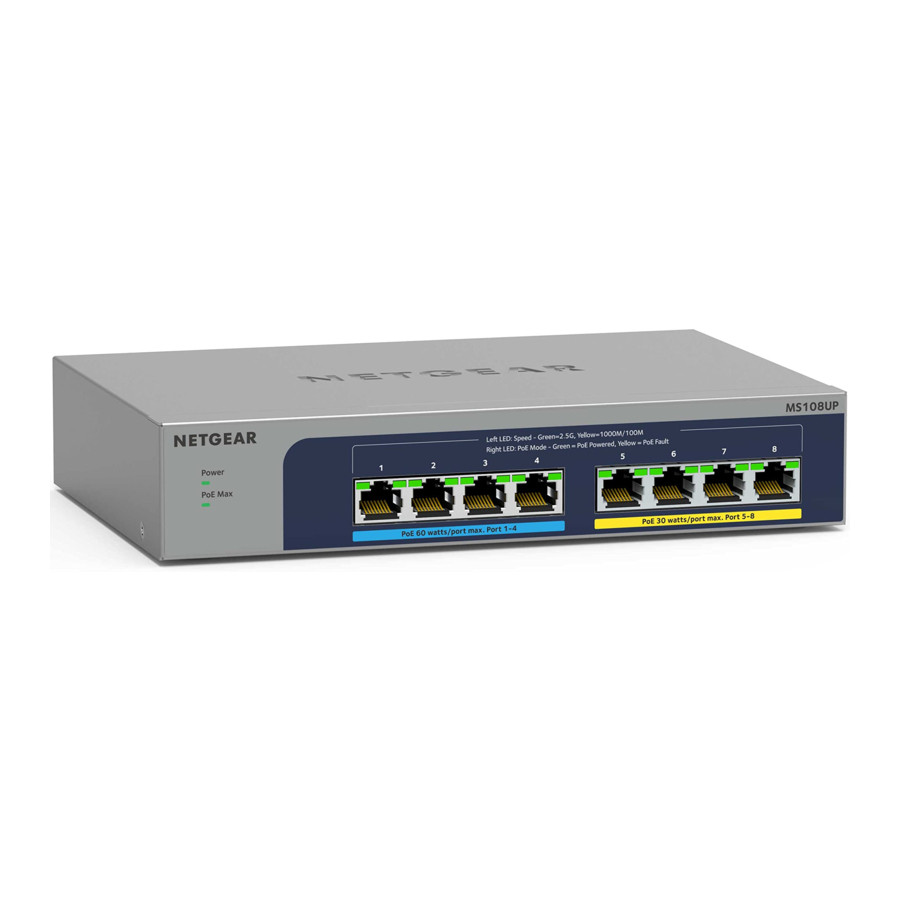

NETGEAR 8‑port Ultra60 PoE++ Multi‑Gigabit (2.5G) Ethaneti Isiyosimamiwa
Adapta ya umeme (kebo ya umeme inatofautiana kulingana na eneo)
Kifaa cha kusakinisha ukutani
Miguu ya mpira
Mwongozo wa Usakinishaji

Sajili swichi

Kutoka kwa kompyuta au kifaa cha mkononi ambacho kimeunganishwa kwenye mtandao, tembelea my.netgear.com.
Ingia kwenye akaunti yako ya NETGEAR.
NOTE: Ikiwa huna akaunti ya bure ya NETGEAR, unaweza kuunda moja. Ukurasa wa Bidhaa Zako Zilizosajiliwa unaonyeshwa.
Bofya kitufe cha REGISTER NEW PRODUCT (SAJILI BIDHAA MPYA).
Kwenye sehemu ya SERIAL NUMBER (NAMBA YA SIRI), andika namba ya siri ya swichi yako. Namba ya siri ina urefu wa tarakimu 13. Imechapishwa kwenye lebo ya swichi.
Kutoka kwenye menyu za PURCHASE DATE (TAREHE YA KUNUNUA), chagua tarehe uliyonunua swichi.
Bofya kitufe cha REGISTER (SAJILI). Swichi yako imesajiliwa kwenye akaunti yako ya NETGEAR. Barua pepe ya uthibitisho inatumwa kwa anwani ya barua pepe ya akaunti yako ya NETGEAR.

Unganisha swichi

Miunganisho ya mfano (Sample connections)

warning NOTE: Tunapendekeza utumie kebo ya Category 5e (Cat 5e) au kebo iliyokadiriwa zaidi kwa miunganisho ya Gigabit Ethaneti.
Swichi hii imeundwa kwa matumizi ya ndani tu. Ikiwa unataka kuiunganisha kwenye kifaa kilicho nje, kifaa cha nje lazima kiwe kimefungwa vizuri na kimekingwa dhidi ya mawimbi ya umeme, na lazima usakinishe kinga ya mawimbi ya Ethaneti kati ya swichi na kifaa cha nje. Kukosa kufanya hivyo kunaweza kuharibu swichi.

Kabla ya kuunganisha swichi hii kwenye nyaya au vifaa vya nje, angalia https://kb.netgear.com/000057103 kwa maelezo ya usalama na udhamini.

Angalia LED

Unapounganisha adapta ya umeme kwenye swichi na kuchomeka kebo kwenye plagi ya umeme, LED zinaonyesha hali:

LED	Maelezo (Description)
LED ya Nguvu (Power LED)		Kijani iliyokolea: Swichi imewashwa na inafanya kazi kawaida.
LED ya Nguvu (Power LED)		Imezimwa (Off). Umeme haujatolewa kwa swichi.
LED ya PoE Max (Hali ya bajeti ya PoE ya swichi.)		Imezimwa (Off): Nguvu ya PoE ya kutosha (zaidi ya 7W) inapatikana.
		Njano iliyokolea: Chini ya 7W ya nguvu ya PoE inapatikana.
		Njano inayowaka: Angalau mara moja katika dakika mbili zilizopita, chini ya 7W ya nguvu ya PoE ilipatikana.
LED ya Mlango wa Kushoto (Left Port LED)		Kijani iliyokolea: Kiungo cha 2.5 Gbps kwenye mlango huu.
		Kijani inayowaka: Shughuli ya 2.5 Gbps kwenye mlango huu.
		Njano iliyokolea: Kiungo cha 1000 Mbps au 100 Mbps kwenye mlango huu.
		Njano inayowaka: Shughuli ya 1000 Mbps au 100 Mbps kwenye mlango huu.
		Imezimwa (Off). Hakuna kiungo kinachogunduliwa kwenye mlango huu.
LED ya Mlango wa Kulia (Right Port LED)		Kijani Iliyokolea: Mlango unatoa nguvu ya PoE.
		Imezimwa (Off): Mlango hautoi nguvu ya PoE.
		Njano iliyokolea: Hitilafu ya PoE imetokea.

Vipimo vya kiufundi

Pachika swichi ukutani

Tunapendekeza utumie skrubu za kupachika ukutani ambazo zimejumuishwa. Skrubu zina kipenyo cha inchi 0.25 (6.5 mm), urefu wa inchi 0.63 (16 mm).

Tafuta mashimo mawili ya kupachika kwenye paneli ya chini ya swichi.
Weka alama na utoboe mashimo mawili ya kupachika ukutani ambapo unataka kupachika swichi. Mashimo mawili ya kupachika lazima yawe inchi 3.95 (100 mm) mbali, katikati hadi katikati.
Ingiza nanga zilizotolewa ukutani na kaza skrubu kwa bisibisi ya No. 2 Phillips. Acha takriban inchi 0.15 (4 mm) za kila skrubu zikiwa zimejitokeza kutoka ukutani ili uweze kuingiza skrubu kwenye mashimo kwenye paneli ya chini.

Mazingatio ya PoE

Nguvu ya PoE inayotolewa na swichi inapewa kipaumbele kwa mpangilio wa mlango unaopanda (kutoka mlango wa 1 hadi mlango wa 8). Swichi inaweza kutoa jumla ya 230W katika milango yote inayotumika ya PoE+ na PoE++.

Milango ya 1–4: Kila mlango unaweza kutoa hadi 60W ya nguvu ya PoE++ (802.3bt).
Milango ya 5–8: Kila mlango unaweza kutoa hadi 30W ya nguvu ya PoE+ (802.3at).

Jedwali hili linaonyesha safu za nguvu za kawaida bila ubatilishaji uliotumika, zilizokokotolewa na urefu wa juu wa kebo wa futi 328 (mita 100). Ikiwa kifaa kinapokea nguvu ya PoE isiyo ya kutosha kutoka kwa swichi, fikiria kutumia kebo fupi.

Darasa la kifaa (Device class)	Kiwango kinachooana cha PoE (Compatible PoE standard)	Maelezo ya darasa (Class description)	Nguvu ya juu inayotolewa na swichi (Maximum power supplied by the switch)	Nguvu inayopelekwa kwa kifaa (Power delivered to the device)
0	PoE, PoE+, na PoE++	Nguvu chaguo-msingi (kamili) (Default power (full))	15.4W	0.44W–13.0W
1	PoE, PoE+, na PoE++	Nguvu ndogo sana (Very low power)	4.0W	0.44W–3.84W
2	PoE, PoE+, na PoE++	Nguvu ndogo (Low power)	7.0W	3.84W–6.49W
3	PoE, PoE+, na PoE++	Nguvu ya kati (Mid power)	15.4W	6.49W–13.0W
4	PoE+ na PoE++	Nguvu kubwa (High power)	30.0W	13.0W–25.5W
5	PoE++	Nguvu kubwa sana (Ultra high power)	45.0W	25.5W–40.0W
6	PoE++	Nguvu kubwa sana (Ultra high power)	60.0W	40.0W–51.0W

Utatuzi wa matatizo ya PoE

Hapa kuna vidokezo vya kurekebisha matatizo ya PoE ambayo yanaweza kutokea:

Ikiwa LED ya PoE Max ni njano iliyokolea, tenganisha kifaa kimoja au zaidi cha PoE ili kuzuia usajili kupita kiasi wa PoE.
Kwa kila kifaa kinachoendeshwa (PD) ambacho kimeunganishwa kwenye swichi, LED inayohusika ya PoE kwenye swichi huwaka kijani iliyokolea. Ikiwa LED ya PoE inawaka njano iliyokolea, hitilafu ya PoE imetokea na PoE imesimama kwa sababu ya mojawapo ya masharti yaliyoorodheshwa kwenye jedwali lifuatalo:

Hali ya Hitilafu ya PoE (PoE Fault Condition)	Suluhisho linalowezekana (Possible Solution)
Mzunguko mfupi unaohusiana na PoE umetokea kwenye mlango.	Tatizo linawezekana zaidi na PD iliyoambatishwa. Angalia hali ya PD, au anzisha upya PD kwa kukata na kuunganisha tena PD.
Mahitaji ya nguvu ya PoE ya PD yalizidi kiwango cha juu ambacho swichi inaruhusu. Kiwango cha juu ni 15.4W kwa muunganisho wa PoE, 30W kwa muunganisho wa PoE+, na 60W kwa muunganisho wa PoE++.
Mkondo wa PoE kwenye mlango ulizidi kikomo cha uainishaji cha PD.
Volteji ya PoE ya mlango iko nje ya safu ambayo swichi inaruhusu.	Anzisha upya swichi ili kuona ikiwa hali inajitatua yenyewe.

Usaidizi na Jumuiya

Tembelea netgear.com/support ili kupata majibu ya maswali yako na ufikie vipakuliwa vya hivi karibuni.
Unaweza pia kuangalia Jumuiya yetu ya NETGEAR kwa ushauri muhimu katika community.netgear.com.
