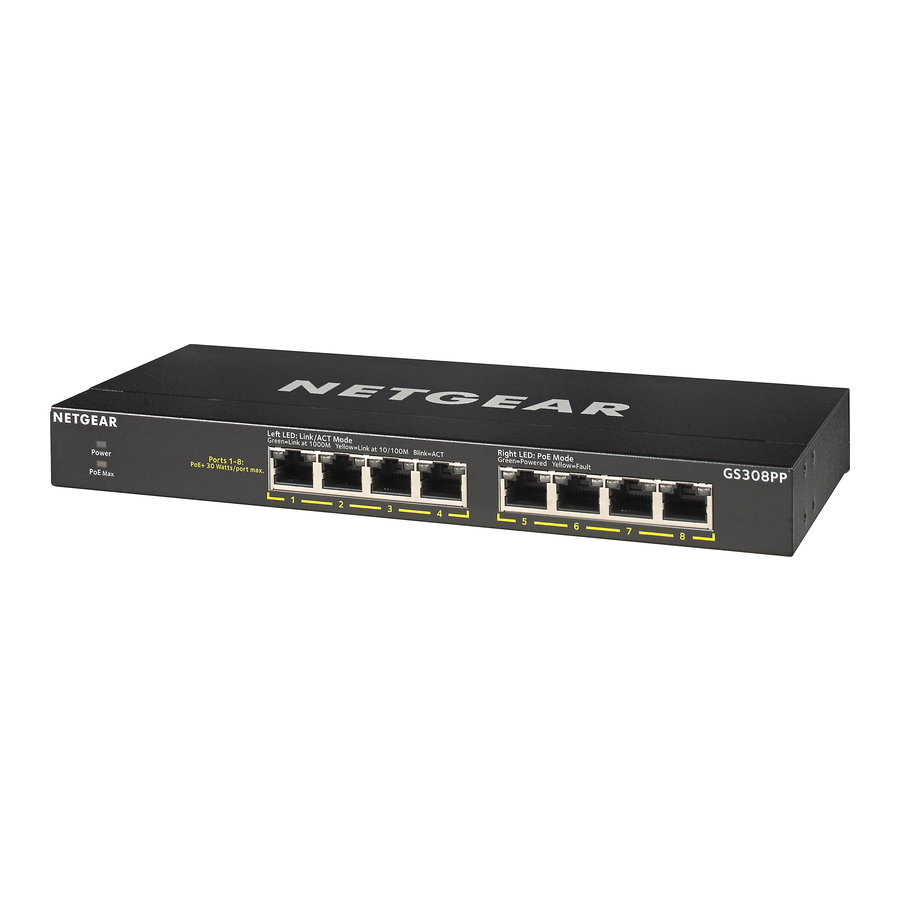

Mwongozo wa Usakinishaji wa NETGEAR GS308PP

Yaliyomo kwenye kifurushi

• Swichi
• Kebo ya umeme (hutofautiana kulingana na eneo)
• Adapta ya umeme (90W)
• Seti ya usakinishaji wa ukutani
• Miguu ya mpira
• Vifungo vya kupachika (kwa adapta ya umeme)
• Seti ya kupachika kwenye rack kwa usakinishaji wa rack
• Mwongozo wa usakinishaji

Sajili na programu ya NETGEAR Insight

1. Tafuta NETGEAR Insight na upakue programu ya hivi karibuni.



2. Sanidi akaunti ya NETGEAR ikiwa huna moja.
3. Gusa menyu kwenye kona ya juu kushoto.
4. Gusa REGISTER ANY NETGEAR DEVICE (SAJILI KIFAA CHOCHOTE CHA NETGEAR).
5. Ingiza nambari ya serial iliyo chini ya swichi, au tumia kamera kwenye kifaa chako cha mkononi kuchanganua msimbo pau wa nambari ya serial.
6. Gusa GO (ENDA).
   Swichi imesajiliwa na kuongezwa kwenye akaunti yako. Sasa unaweza kuona swichi kwenye programu ya NETGEAR Insight.

Kumbuka: Kwa sababu hii ni swichi isiyosimamiwa, huwezi kuisanidi au kuisimamia katika NETGEAR Insight.

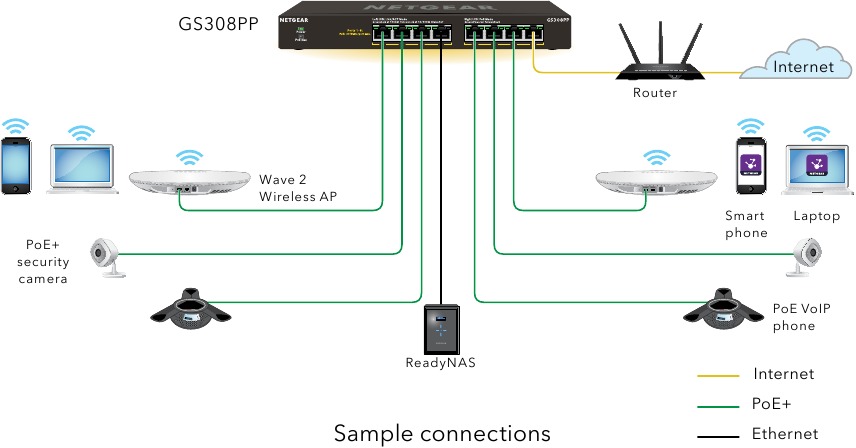

Unganisha swichi

1. Unganisha vifaa vya mtandao kwenye bandari kwenye swichi.
2. Unganisha bandari ya RJ-45 kwenye swichi kwenye mtandao.
   Kumbuka: Katika ofisi ndogo au mtandao wa ofisi ya nyumbani, unganisha swichi kwenye bandari ya LAN ya router ambayo, kwa upande wake, imeunganishwa na modem ya Intaneti.
3. Washa swichi.

Mazingatio ya PoE

Swichi huweka kipaumbele nguvu ya PoE+ ambayo hutoa kwa mpangilio wa bandari unaopanda (kutoka bandari 1 hadi bandari 8). Ikiwa mahitaji ya jumla ya nguvu ya vifaa vyote vilivyounganishwa vya nguvu (PD) yanazidi bajeti ya nguvu ya swichi, PD kwenye bandari yenye nambari ya juu zaidi imezimwa ili kuhakikisha kuwa PD ambazo zimeunganishwa kwenye bandari za kipaumbele cha juu, zenye nambari ya chini zinaungwa mkono kwanza.

Jedwali zifuatazo zinaelezea miundo ya adapta ya nguvu ambayo inaendana na swichi ya GS308PP na madarasa ya PoE na mgao wa swichi:

Kumbuka: Bajeti ya jumla ya nguvu iliyoorodheshwa ndiyo kikomo cha juu cha nguvu kwa swichi. PD nyingi zinahitaji nguvu kidogo kuliko nguvu ya juu, kwa hivyo mahitaji ya jumla ya nguvu ni ya chini kuliko kiwango cha juu, kuruhusu bandari zote nane za PoE kufanya kazi wakati huo huo.

Adapta za nguvu na bajeti za jumla za nguvu kwa GS308PP:

Madarasa ya PoE na mgao wa swichi:

Utatuzi wa PoE

Hapa kuna vidokezo vya kurekebisha matatizo ya PoE ambayo yanaweza kutokea:

• Hakikisha kuwa LED ya PoE Max imezimwa. Ikiwa LED ya PoE Max ina manjano iliyokolea, tenganisha kifaa kimoja au zaidi cha PoE ili kuzuia usajili mwingi wa PoE. Anza kwa kukata kifaa kutoka kwa bandari yenye nambari ya juu zaidi.
• Hakikisha kuwa nyaya za Ethaneti zimechomekwa kwa usahihi. Kwa kila kifaa kinachoendeshwa (PD) ambacho kimeunganishwa kwenye swichi, LED inayolingana ya bandari ya kulia kwenye swichi huwaka kijani kibichi. Ikiwa LED ya bandari ya kulia inawaka manjano iliyokolea, hitilafu ya PoE imetokea na PoE imesimamishwa kwa sababu ya mojawapo ya masharti ambayo yameorodheshwa kwenye jedwali lifuatalo.

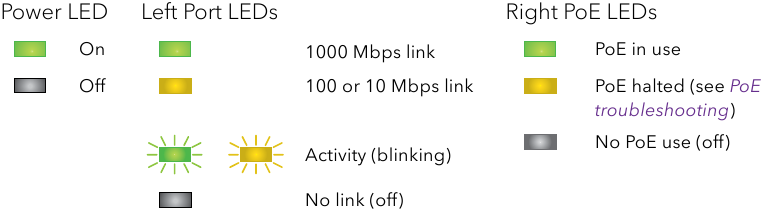

Angalia hali ya PoE

Swichi inaweza kutoa hadi 30W PoE+ (IEEE 802.3at) kwa kila bandari, na bajeti ya juu ya nguvu ya PoE ya jumla ya 83W na adapta ya nguvu ya 90W na jumla ya 123W na adapta ya nguvu ya 130W kwenye bandari zote zinazotumika za PoE+.

LED ya PoE Max inaonyesha hali ya bajeti ya PoE kwenye swichi:

Manjano iliyokolea. Chini ya 7W ya nguvu ya PoE inapatikana kwenye swichi.

Inapepesa manjano. LED ya PoE Max iliwashwa iliyokolea katika dakika mbili zilizopita.

Nguvu ya kutosha (zaidi ya 7W ya) PoE inapatikana kwenye swichi (LED imezimwa).

Nyaya na kasi

Jedwali lifuatalo linaelezea nyaya za mtandao ambazo unaweza kutumia kwa miunganisho ya swichi na kasi ambazo nyaya hizi zinaweza kuunga mkono, hadi futi 328 (mita 100).

Ambatisha swichi kwenye ukuta

Ili kuambatisha swichi kwenye ukuta, unahitaji skrubu za kupachika ukutani ambazo hutolewa na swichi.

Ili kuambatisha swichi kwenye ukuta:

1. Tafuta mashimo mawili ya kupachika kwenye paneli ya chini ya swichi.
2. Weka alama na uchimba mashimo mawili ya kupachika kwenye ukuta ambapo unataka kupachika swichi.
   Mashimo mawili ya kupachika lazima yawe umbali sahihi wa inchi 4.27 (108.4 mm) kutoka kwa kila mmoja.
3. Ingiza nanga zilizotolewa kwenye ukuta na kaza skrubu zilizotolewa na bisibisi ya No. 2 Phillips.
   Kumbuka: Acha takriban inchi 0.125 (4 mm) za kila skrubu zikiwa zimejitokeza kutoka ukutani ili uweze kuingiza skrubu kwenye mashimo kwenye paneli ya chini.

Sakinisha swichi kwenye rack

Ili kusakinisha swichi kwenye rack, unahitaji mabano ya kupachika rack na skrubu ambazo hutolewa na swichi.

Ili kusakinisha swichi kwenye rack:

1. Ambatisha mabano ya kupachika yaliyotolewa kwenye upande wa swichi.
   Ingiza skrubu zilizotolewa kwenye kifurushi cha bidhaa kupitia kila bracket na kwenye mashimo ya kupachika bracket kwenye swichi.
2. Kaza skrubu na bisibisi ya No. 2 Phillips ili kulinda kila bracket.
3. Panga mashimo ya kupachika kwenye mabano na mashimo kwenye rack, na uingize skrubu mbili za kichwa cha sufuria na washers za nailoni kupitia kila bracket na kwenye rack.
4. Kaza skrubu na bisibisi ya No. 2 Phillips ili kulinda mabano ya kupachika kwenye rack.

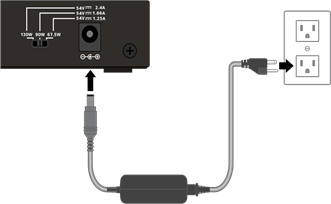

Badilisha bajeti ya PoE ya swichi

Unaweza kusogeza kitelezi nyuma ya swichi ili kuongeza au kupunguza bajeti ya PoE. Unaweza kuongeza bajeti ya PoE ikiwa unanunua usambazaji wa nguvu wa wattage ya juu. Unaweza pia kusogeza kitelezi kwenye bajeti ya PoE ambayo ni ya chini kuliko wattage ya usambazaji wa nguvu. Hii inapunguza matumizi ya nguvu ya swichi yako. Hata hivyo, tunapendekeza kutumia mpangilio wa kitelezi ambao unalingana na usambazaji wako wa nguvu.

1. Zima swichi na ukate kebo ya umeme.
2. Sogeza kitelezi kwenye mpangilio unaolingana na wattage ya adapta mpya ya nguvu.
3. Unganisha kebo ya umeme na uwashe swichi.


Vipimo

Msaada

Unaweza kutembelea https://www.netgear.com/support/ ili kusajili bidhaa yako, kupata usaidizi, kufikia vipakuliwa vya hivi karibuni na miongozo ya watumiaji, na ujiunge na jumuiya yetu. Tunapendekeza utumie tu rasilimali rasmi za usaidizi za NETGEAR.

Kwa maelezo ya kufuata kanuni ikiwa ni pamoja na Tamko la Umoja wa Ulaya la Uzingatiaji, tembelea https://www.netgear.com/about/regulatory/.

Angalia hati ya kufuata kanuni kabla ya kuunganisha usambazaji wa nguvu.

Usitumie kifaa hiki nje. Ikiwa unaunganisha nyaya au vifaa ambavyo viko nje kwenye kifaa hiki, angalia https://kb.netgear.com/000057103 kwa maelezo ya usalama na udhamini.
