Mwongozo wa Usakinishaji wa NETGEAR GS728TPv2, GS728TPPv2

Yaliyomo kwenye kifurushi

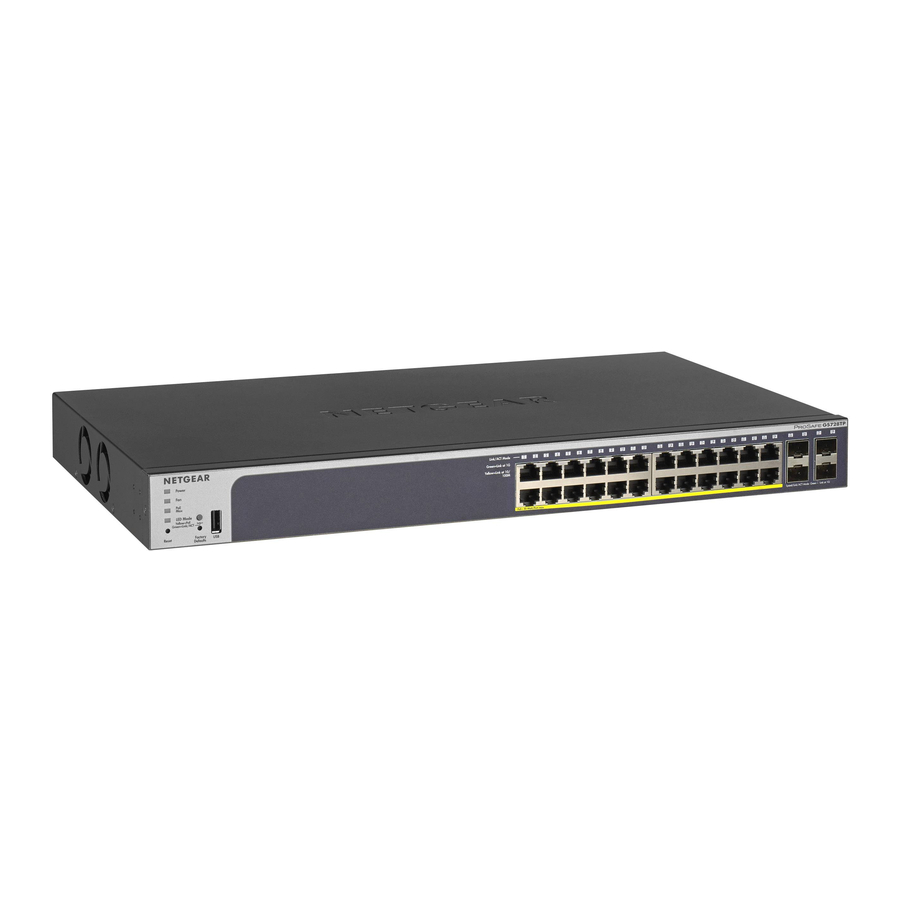

• Swichi ya NETGEAR GS728TPv2 au GS728TPPv2
• Kebo ya umeme inayoweza kutolewa (inatofautiana kulingana na eneo)
• Vifuniko vya miguu ya mpira kwa usakinishaji wa mezani
• Kiti cha kupachika kwenye rack kwa usakinishaji wa rack
• Mwongozo wa usakinishaji

Kumbuka: Kwa maelezo kuhusu usakinishaji, angalia mwongozo wa usakinishaji wa vifaa, ambao unaweza kuupakua kwa kutembelea www.netgear.com/support/.

Unganisha swichi

Swichi hii imeundwa kwa matumizi ya ndani tu. Ikiwa unataka kuunganisha kwenye kifaa kilicho nje, kifaa cha nje lazima kiwe kimefungwa vizuri na kikingwe dhidi ya mawimbi ya umeme, na lazima usakinishe kinga ya mawimbi ya umeme ya Ethaneti kati ya swichi na kifaa cha nje. Kukosa kufanya hivyo kunaweza kuharibu swichi.

Kabla ya kuunganisha swichi hii kwenye nyaya au vifaa vya nje, angalia https://kb.netgear.com/000057103 kwa maelezo ya usalama na udhamini.

1. Unganisha vifaa kwenye bandari za RJ-45 (1–24) kwenye paneli ya mbele ya swichi.
   Tumia nyaya za Ethaneti za Category 5e (Cat 5e) zilizokamilishwa na viunganishi vya RJ-45 ili kufanya miunganisho ya Gigabit Ethaneti.
2. Unganisha bandari moja kwenye swichi kwenye mtandao ambao unajumuisha seva ya DHCP kama vile router.
   Kumbuka: Katika mtandao mdogo wa ofisi au ofisi ya nyumbani, unganisha swichi kwenye bandari ya LAN ya router ambayo imeunganishwa na modem, au kwenye gateway.
   Ili kutumia bandari ya SFP, lazima uingize moduli ya transceiver ya SFP, ambayo unaweza kununua kutoka NETGEAR.
3. Washa swichi na usubiri dakika mbili.
   Ikiwa uliunganisha swichi kwenye mtandao na seva ya DHCP, swichi hupewa kiotomatiki anwani mpya ya IP.
   (Anwani chaguo-msingi ya IP ya swichi ni 192.168.0.239.)

Angalia hali ya PoE

Swichi inaweza kutoa hadi 30W PoE+ (IEEE 802.3at) kwa kila bandari. Bajeti ya juu zaidi ya nguvu ya PoE kwenye bandari zote zinazotumika za PoE+ ni 190W kwa modeli ya GS728TPv2 na 380W kwa modeli ya GS728TPPv2.

LED ya PoE Max inaonyesha hali ya bajeti ya PoE kwenye swichi:

• Imezimwa: Inatosha. Zaidi ya 7W ya nguvu ya PoE inapatikana.
• Njano iliyo imara: Chini ya 7W ya nguvu ya PoE inapatikana.
• Njano inayomulika: Angalau mara moja katika dakika mbili zilizopita, chini ya 7W ya nguvu ya PoE ilipatikana.

Gundua swichi kwenye mtandao wako

Kulingana na usanidi wako, unaweza kutumia programu ya NETGEAR Insight kugundua anwani ya IP ya swichi kwenye mtandao wako, au unaweza kutumia njia zingine za ugunduzi.

Tumia programu ya NETGEAR Insight kugundua swichi

Ikiwa swichi yako na kifaa chako cha mkononi vimeunganishwa kwenye mtandao sawa, unaweza kutumia programu ya NETGEAR Insight kugundua anwani ya IP ya swichi kwenye mtandao wako. Bila kujali usanidi wako, unaweza kutumia programu ya Insight kusajili swichi na kuamilisha udhamini wako.

1. Kwenye kifaa chako cha mkononi, tembelea duka la programu, tafuta NETGEAR Insight, na upakue toleo la hivi karibuni la programu.
2. Fungua programu ya NETGEAR Insight.
3. Ikiwa huna akaunti ya NETGEAR, gusa Create NETGEAR Account (Fungua Akaunti ya NETGEAR) na ufuate maagizo kwenye skrini.
4. Ingiza anwani ya barua pepe na nenosiri la akaunti yako ya NETGEAR na uguse LOG IN (INGIA).
   • Chaguo la 1: Swichi yako na kifaa chako cha mkononi vimeunganishwa kwenye mtandao sawa. Swichi yako na anwani yake ya IP huonyeshwa kwenye orodha ya vifaa. Fanya yafuatayo:
     1. Chagua swichi au uguse Unclaimed (Haijadaiwa).
     2. Kwenye skrini inayofuata, gusa ADD DEVICE (ONGEZA KIFAA), na uendelee na Hatua ya 5.
        Ikiwa swichi haionyeshi kwenye orodha ya vifaa, gusa + kwenye kona ya juu kulia, na uguse Scan Network (Changanua Mtandao). Ikiwa swichi bado haionyeshi, fuata Chaguo la 2 hapa chini.
   • Chaguo la 2: Swichi yako na kifaa chako cha mkononi havijaunganishwa kwenye mtandao sawa. Swichi yako na anwani yake ya IP haionyeshi kwenye orodha ya vifaa. Fanya yafuatayo:
     1. Gusa + kwenye kona ya juu kulia.
     2. Ama tumia kamera kwenye kifaa chako cha mkononi kuchanganua msimbo pau au msimbo wa QR, au andika nambari ya serial, na kisha uendelee na Hatua ya 5.
5. Fuata maagizo kwenye skrini ili kukamilisha usajili wa swichi. Wakati wa mchakato, amua ikiwa unataka kudhibiti na kufuatilia swichi kutoka kwa UI ya kifaa au kwa mbali kutoka kwa wingu kwa kutumia NETGEAR Insight:
   • UI ya Kifaa: Gusa Not Now (Sasa Hivi Hapana).
     Kisha, endelea na Ingia kwenye UI ya kifaa ili kusanidi swichi.
   • NETGEAR Insight Cloud Portal au programu ya Insight: Gusa Manage with Insight (Dhibiti na Insight). Kisha, endelea na Ingia kwenye UI ya kifaa ili kusanidi swichi na Badilisha modi ya usimamizi iwe Insight.

Tumia njia nyingine kugundua swichi

Zana ya Ugunduzi wa Swichi ya NETGEAR na Smart Control Center hukuruhusu kugundua anwani ya IP kwenye mtandao wako.

• Zana ya Ugunduzi wa Swichi ya NETGEAR (NSDT): Unaweza kutumia kompyuta inayotegemea Mac au Windows kwenye mtandao sawa na swichi. Ili kupakua zana hii, tembelea www.netgear.com/support/product/netgear-switch-discovery-tool.aspx.
• Smart Control Center (SCC): Unaweza kutumia kompyuta inayotegemea Windows kwenye mtandao sawa na swichi. Ili kupakua SCC, tembelea www.netgear.com/support/product/SCC.

Ingia kwenye UI ya kifaa ili kusanidi swichi

Unaweza kutumia swichi kama kifaa cha plug-and-play au unaweza kubadilisha mipangilio kwa kuingia kwenye kiolesura cha mtumiaji (UI) cha kifaa.

1. Fungua kivinjari cha wavuti kutoka kwa kompyuta iliyounganishwa kwenye mtandao sawa na swichi yako.
   Unaweza kutumia muunganisho wa waya au WiFi.
2. Kwenye sehemu ya anwani ya kivinjari chako cha wavuti, ingiza anwani ya IP ya swichi.
   Ili kugundua anwani ya IP ya swichi, tumia programu ya NETGEAR Insight au njia nyingine ya ugunduzi (angalia Tumia njia nyingine kugundua swichi).
   Ikiwa swichi imeunganishwa kwenye Mtandao, ukurasa wa Sajili ili kuamilisha udhamini wako unaonyeshwa. Hata hivyo, ikiwa tayari umesajili swichi na programu ya NETGEAR Insight, ukurasa wa kuingia kwenye UI ya Kifaa unaonyeshwa, na unaweza kuendelea na Hatua ya 4.
3. Ikiwa bado haujasajili swichi na programu ya NETGEAR Insight, bofya mojawapo ya vitufe vifuatavyo:
   • Register Your Device (Sajili Kifaa Chako): Kitufe hiki huonyeshwa ikiwa swichi imeunganishwa kwenye Mtandao. Unaweza kusajili swichi na kuamilisha udhamini. Kwa maelezo kuhusu faida nyingi za kusajili swichi yako, tembelea www.netgear.com/why-register/.
   • Enter Registration Key (Ingiza Ufunguo wa Usajili): Ikiwa ulipata ufunguo wa usajili, kwa mfano kwa kusajili swichi yako kwenye tovuti ya MyNETGEAR.com, unaweza kuingiza ufunguo na kisha kuingia kwenye UI ya kifaa.
   • Skip Registration and Access the UI (Ruka Usajili na Ufikie UI): Usajili sio lazima, lakini tunapendekeza sana. Ikiwa hautasajili swichi ndani ya siku 30 za ununuzi, haki yako ya udhamini inaweza kuathirika.
4. Ukiulizwa, ingiza nenosiri chaguo-msingi la msimamizi wa kifaa, ambalo ni password (nenosiri), na ubofye kitufe cha Go (Nenda).
5. Ikiwa ukurasa wa Badilisha Nenosiri Chaguo-msingi unaonyeshwa, bainisha na uthibitishe nenosiri jipya la msimamizi wa kifaa, bofya kitufe cha Submit (Wasilisha), na uingie tena kwa kutumia nenosiri lako jipya.
   Ukurasa wa Maelezo ya Mfumo unaonyeshwa. Sasa unaweza kusanidi swichi. Kwa maelezo zaidi kuhusu kusanidi swichi kutoka kwa UI ya kifaa, angalia mwongozo wa mtumiaji, ambao unaweza kuupakua kwa kutembelea www.netgear.com/support/.

Badilisha hali ya usimamizi iwe Insight

Kumbuka: Fuata utaratibu huu ikiwa tu unataka kubadilisha hali ya usimamizi iwe NETGEAR Insight.

Kwa chaguo-msingi, hali ya usimamizi katika UI ya kifaa imewekwa kuwa Unganisha Moja kwa Moja kwenye Kiolesura cha Kivinjari cha Wavuti (Directly Connect to Web Browser Interface), ambayo hukuruhusu kusanidi swichi kutoka kwa UI ya kifaa.

Ili kudhibiti swichi kwa mbali kutoka kwa wingu na Tovuti ya Wingu ya NETGEAR Insight (NETGEAR Insight Cloud Portal) au programu ya Insight, badilisha hali ya usimamizi katika UI ya kifaa.

1. Fungua kivinjari cha wavuti kutoka kwa kompyuta au kompyuta kibao iliyounganishwa kwenye mtandao sawa na swichi yako.
   Unaweza kutumia muunganisho wa waya au WiFi.
2. Katika sehemu ya anwani ya kivinjari chako cha wavuti, ingiza anwani ya IP ya swichi.
   Ukurasa wa kuingia wa UI ya Kifaa (Device UI) unaonyeshwa.
   Ikiwa bado haujasajili swichi, ukurasa wa Sajili ili kuamilisha udhamini wako (Register to activate your warranty) unaonyeshwa. Kwa habari zaidi, angalia Ingia kwenye UI ya kifaa ili kusanidi swichi.
3. Ingiza nenosiri lako la msimamizi wa kifaa.
   Hili ndilo nenosiri ulilobainisha mara ya kwanza ulipoingia kwenye UI ya kifaa.
4. Bonyeza kitufe cha Go (Nenda).
   Ukurasa wa Habari ya Mfumo (System Information) unaonyeshwa.
5. Chagua kitufe cha redio cha Programu ya Simu ya NETGEAR Insight na Tovuti ya Wingu ya Insight (NETGEAR Insight Mobile App and Insight Cloud Portal).
6. Katika dirisha ibukizi, bonyeza kitufe cha OK.
7. Bonyeza kitufe cha Apply (Tumia).
8. Katika dirisha ibukizi, bonyeza kitufe cha OK.
   Mipangilio yako imehifadhiwa.

Mara ya kwanza unapobadilisha hali ya usimamizi iwe Insight, swichi huwekwa upya kwa mipangilio yake ya msingi ya kiwandani, na lazima usanidi swichi kwa kutumia Tovuti ya Wingu ya NETGEAR Insight (NETGEAR Insight Cloud Portal) au programu ya Insight. Tunapendekeza utumie Tovuti ya Wingu ya Insight (Insight Cloud Portal).

Kumbuka: Bado unaweza kuingia kwenye UI ya kifaa na kufikia menyu ndogo, lakini badala ya nenosiri la msimamizi wa kifaa, sasa lazima uingize nenosiri la mtandao wa Insight kwa eneo la mtandao wa Insight ambalo umeongeza swichi.

Mazingatio ya PoE

Nguvu ya PoE na PoE+ inayotolewa na swichi hupewa kipaumbele kwa mpangilio wa bandari unaopanda (kutoka bandari 1 hadi bandari 24, na bajeti ya jumla ya nguvu ya 190W kwa modeli ya GS728TPv2 na 380W kwa modeli ya GS728TPPv2.

Jedwali lifuatalo linaonyesha safu za nguvu za kawaida bila ubatilishaji uliotumika, zilizohesabiwa na urefu wa juu wa kebo wa futi 328 (mita 100). Ikiwa kifaa kinapokea nguvu ya PoE isiyo ya kutosha kutoka kwa swichi, fikiria kutumia kebo fupi.

Utatuzi wa PoE

Hapa kuna vidokezo vya kurekebisha matatizo ya PoE ambayo yanaweza kutokea:

• Ikiwa LED ya PoE Max imewaka manjano thabiti, tenganisha kifaa kimoja au zaidi cha PoE ili kuzuia usajili kupita kiasi wa PoE.
• Kwa kila kifaa kinachoendeshwa (PD) ambacho kimeunganishwa kwenye swichi, LED inayohusiana ya PoE kwenye swichi huwaka kijani thabiti. Ikiwa LED ya PoE inawaka manjano thabiti, hitilafu ya PoE imetokea na PoE imesitishwa kwa sababu ya mojawapo ya masharti yaliyoorodheshwa kwenye jedwali lifuatalo.

Usaidizi na Jumuiya

Tembelea netgear.com/support ili kupata majibu ya maswali yako na ufikie vipakuliwa vya hivi karibuni.

Unaweza pia kuangalia Jumuiya yetu ya NETGEAR (NETGEAR Community) kwa ushauri muhimu katika community.netgear.com.

Udhibiti na Kisheria

Kwa maelezo ya utiifu wa udhibiti ikiwa ni pamoja na Tamko la Umoja wa Ulaya la Utiifu, tembelea https://www.netgear.com/about/regulatory/.

Angalia hati ya utiifu wa udhibiti kabla ya kuunganisha usambazaji wa umeme.

Kwa Sera ya Faragha ya NETGEAR, tembelea https://www.netgear.com/about/privacy-policy.

Kwa kutumia kifaa hiki, unakubali Sheria na Masharti ya NETGEAR katika https://www.netgear.com/about/terms-and-conditions. Ikiwa hukubali, rudisha kifaa mahali ulipokinunua ndani ya kipindi chako cha kurejesha.

Usitumie kifaa hiki nje. Chanzo cha PoE kimekusudiwa kwa muunganisho wa ndani ya jengo pekee.

NETGEAR, Inc.
350 East Plumeria Drive
San Jose, CA 95134, USA

NETGEAR INTERNATIONAL LTD
Floor 1, Building 3
University Technology Centre
Curraheen Road, Cork,
T12EF21, Ireland

© NETGEAR, Inc., NETGEAR na Nembo ya NETGEAR ni alama za biashara za NETGEAR, Inc. Alama zozote za biashara zisizo za NETGEAR zinatumika kwa madhumuni ya marejeleo pekee.

Machi 2021
