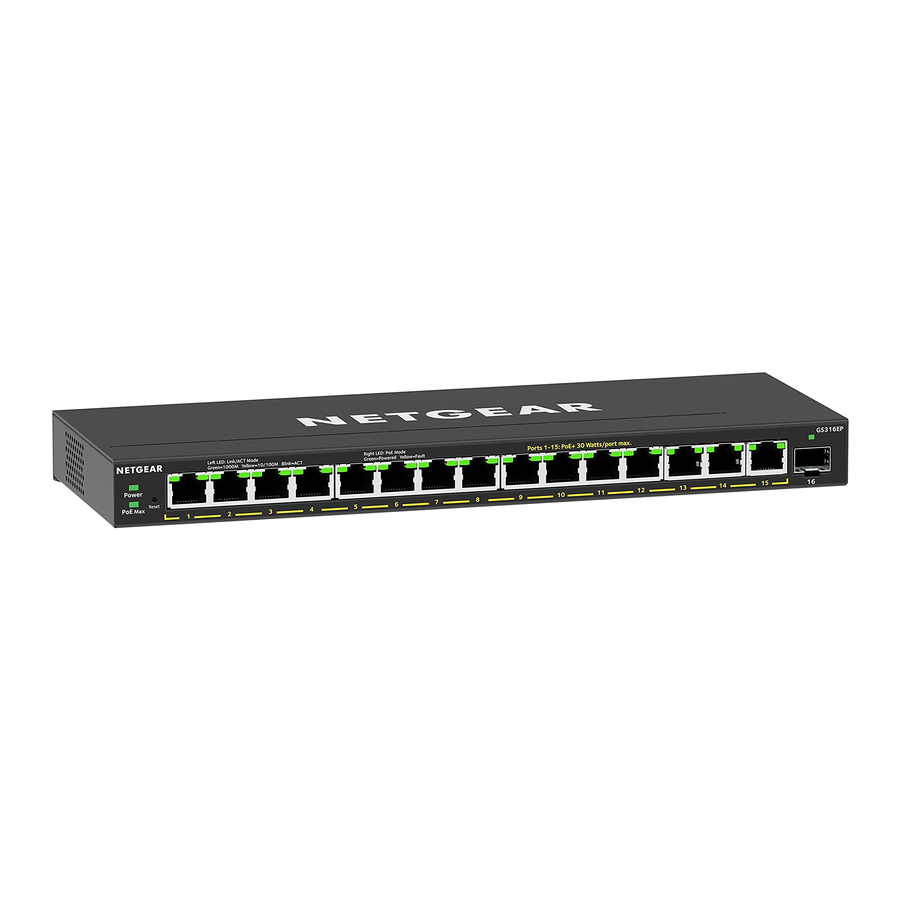

NETGEAR GS316EP, GS316EPP - Mwongozo wa Usakinishaji wa Swichi ya Ethernet Plus

Yaliyomo kwenye kifurushi

• NETGEAR Gigabit Ethernet Plus Switch (Swichi ya NETGEAR Gigabit Ethernet Plus)
• Adapta ya umeme (kebo ya umeme inatofautiana kulingana na eneo)
• Seti ya usakinishaji wa ukutani
• Miguu ya mpira
• Vifungo vya kupachika (kwa adapta ya umeme)
• Mwongozo wa Usakinishaji

Sajili swichi

1. Kutoka kwa kompyuta au kifaa cha mkononi ambacho kimeunganishwa kwenye mtandao, tembelea my.netgear.com.
2. Ingia kwenye akaunti yako ya NETGEAR.
   Kumbuka: Ikiwa huna akaunti ya bure ya NETGEAR, unaweza kuunda moja.
   Ukurasa wa Bidhaa Zangu unaonyeshwa.
3. Kutoka kwenye menyu upande wa kushoto, chagua Sajili Bidhaa.
4. Kwenye sehemu ya Serial Number (Nambari ya Ufuatiliaji), andika nambari ya ufuatiliaji ya swichi yako.
   Nambari ya ufuatiliaji ina urefu wa tarakimu 13. Imechapishwa kwenye lebo ya swichi.
5. Kutoka kwenye menyu ya Date of Purchase (Tarehe ya Ununuzi), chagua tarehe ambayo ulinunua swichi.
6. Bofya kitufe cha REGISTER (SAJILI).
   Swichi yako imesajiliwa kwenye akaunti yako ya NETGEAR.
   Barua pepe ya uthibitisho inatumwa kwa anwani ya barua pepe ya akaunti yako ya NETGEAR.

Unganisha swichi

Kumbuka: Tunapendekeza utumie kebo ya Category 5e (Cat 5e) au kebo iliyokadiriwa juu zaidi kwa miunganisho ya Gigabit Ethernet.

Ili kutumia bandari ya SFP, lazima uingize moduli ya transceiver ya SFP, ambayo unaweza kununua kutoka NETGEAR.

Swichi hii imeundwa kwa matumizi ya ndani tu. Ikiwa unataka kuiunganisha na kifaa kilicho nje, kifaa cha nje lazima kiwe kimefungwa vizuri na kilindwe dhidi ya mawimbi ya umeme, na lazima usakinishe kinga ya mawimbi ya Ethernet kati ya swichi na kifaa cha nje. Kukosa kufanya hivyo kunaweza kuharibu swichi.

Kabla ya kuunganisha swichi hii na nyaya au vifaa vya nje, angalia https://kb.netgear.com/000057103 kwa habari ya usalama na udhamini.

Angalia LED

Unapounganisha kebo ya umeme kwenye swichi na kuiingiza kwenye plagi ya umeme, LED zinaonyesha hali:

LED	Maelezo
Power (Nguvu)		Kijani iliyo imara: Swichi imewashwa na inafanya kazi kawaida.
		Imezimwa: Hakuna umeme unaotolewa kwa swichi.
PoE Max (Hali ya bajeti ya PoE ya swichi.)		Imezimwa: Nguvu ya PoE ya kutosha (zaidi ya 7W) inapatikana.
		Njano iliyo imara: Chini ya 7W ya nguvu ya PoE inapatikana.
		Njano inayomulika: Angalau mara moja katika dakika mbili zilizopita, chini ya 7W ya nguvu ya PoE ilipatikana.
LED ya bandari ya kushoto		Kijani iliyo imara: Kiungo cha 1000 Mbps kwenye bandari hii.
		Kijani inayomulika: Shughuli ya 1000 Mbps kwenye bandari hii.
		Njano iliyo imara: Kiungo cha 100 Mbps au 10 Mbps kwenye bandari hii.
		Njano inayomulika: Shughuli ya 100 Mbps au 10 Mbps kwenye bandari hii.
		Imezimwa: Hakuna kiungo kinachogunduliwa kwenye bandari hii.
LED ya Bandari ya Kulia		Kijani Iliyo Imara: Bandari inatoa nguvu ya PoE.
		Imezimwa: Bandari haitoi nguvu ya PoE.
		Njano iliyo imara: Hitilafu ya PoE imetokea.

Gundua anwani ya IP ya swichi na ufikie swichi

Zana ya Ugunduzi wa Swichi ya NETGEAR (NSDT) hukuruhusu kugundua swichi kwenye mtandao wako na ufikie kiolesura cha kivinjari cha ndani cha swichi kutoka kwa kompyuta ya Mac au Windows.

Ili kusakinisha Zana ya Ugunduzi wa Swichi ya NETGEAR, gundua swichi kwenye mtandao wako, fikia swichi, na ugundue anwani ya IP ya swichi:

1. Ili kupakua zana, tembelea https://www.netgear.com/support/product/netgear-switch-discovery-tool.aspx.
   Pakua toleo la Mac au Windows.
2. Zima kwa muda ngome, usalama wa mtandao, programu za antivirus, au zote hizi kwenye kompyuta unayotumia kusanidi swichi.
3. Fungua faili za NSDT, na ubofye au bonyeza mara mbili faili inayoweza kutekelezwa (kwa mfano, NDST‑1.2.102.exe) ili kusakinisha programu kwenye kompyuta yako.
   Unaweza kuona ikoni ya zana ikionekana kwenye kizimbani chako cha Mac au eneo-kazi la Windows.
4. Washa tena huduma za usalama kwenye kompyuta yako.
5. Washa swichi.
6. Unganisha kompyuta yako kwenye mtandao sawa na swichi.
7. Fungua NSDT.
   Ukurasa wa kwanza unaonyesha menyu na kitufe.
8. Kutoka kwenye menyu ya Choose a Connection (Chagua Muunganisho), chagua mtandao wa swichi hii.
9. Bofya kitufe cha Start Searching (Anza Kutafuta).
   NSDT inaonyesha anwani za IP za swichi ambazo inagundua.
10. Bofya kitufe cha ADMIN PAGE (UKURASA WA USIMAMIZI).
    Ukurasa wa kuingia au dirisha la kuingia la kiolesura cha mtumiaji wa kivinjari cha ndani (UI) hufungua.
11. Ingiza nenosiri chaguo-msingi ambalo limechapishwa kwenye lebo ya swichi.
12. Ukiulizwa, ingiza nenosiri jipya la msimamizi kwa swichi.
    Ukurasa wa Habari ya Swichi unaonyeshwa, na unaonyesha anwani ya IP iliyopewa swichi.
13. Hifadhi nenosiri na anwani ya IP kwa matumizi ya baadaye.
    Sasa unaweza kusanidi na kufuatilia swichi yako.

Pachika swichi ukutani

Tunapendekeza utumie skrubu za kupachika ukutani ambazo zimejumuishwa.

1. Tafuta mashimo mawili ya kupachika kwenye paneli ya chini ya swichi.
2. Weka alama na uchimba mashimo mawili ya kupachika ukutani ambapo unataka kupachika swichi.
   Mashimo mawili ya kupachika lazima yawe 3.94 ndani. (100 mm) kando, katikati hadi katikati.
3. Ingiza nanga zilizotolewa ukutani na kaza skrubu na bisibisi ya No. 2 Phillips.
   Acha takriban 0.125 ndani. (4 mm) ya kila skrubu ikitoka ukutani ili uweze kuingiza skrubu kwenye mashimo kwenye paneli ya chini.

Kumbuka: Skrubu zina kipenyo cha 6.5 mm, urefu wa 16 mm.

Mazingatio ya PoE

Nguvu ya PoE inayotolewa na swichi ina kipaumbele katika mpangilio wa bandari unaopanda (kutoka bandari 1 hadi bandari 15):

• Model GS316EP inasafirishwa na adapta ya umeme ya 200W na inaweza kutoa jumla ya 180W katika bandari zote zinazotumika za PoE+.
• Model GS316EPP inasafirishwa na adapta ya umeme ya 254W na inaweza kutoa jumla ya 231W katika bandari zote zinazotumika za PoE+.

Jedwali hili linaonyesha safu za nguvu za kawaida bila ubatilishaji uliotumika, uliokokotolewa na urefu wa juu wa kebo wa futi 328 (mita 100). Ikiwa kifaa kinapokea nguvu ya PoE isiyo ya kutosha kutoka kwa swichi, fikiria kutumia kebo fupi.

Utatuzi wa PoE

Hapa kuna vidokezo vya kurekebisha shida za PoE ambazo zinaweza kutokea:

• Ikiwa LED ya PoE Max ni njano iliyo imara, tenganisha kifaa kimoja au zaidi cha PoE ili kuzuia usajili mwingi wa PoE.
• Kwa kila kifaa kinachoendeshwa (PD) ambacho kimeunganishwa kwenye swichi, LED inayohusika ya PoE kwenye swichi huwaka kijani iliyo imara. Ikiwa LED ya PoE inawaka njano iliyo imara, hitilafu ya PoE imetokea na PoE imesimamishwa kwa sababu ya moja ya hali zilizoorodheshwa kwenye jedwali lifuatalo:

Usaidizi na Jumuiya

Tembelea netgear.com/support ili kupata majibu ya maswali yako na ufikie vipakuliwa vya hivi karibuni.

Unaweza pia kuangalia Jumuiya yetu ya NETGEAR kwa ushauri muhimu katika community.netgear.com.
