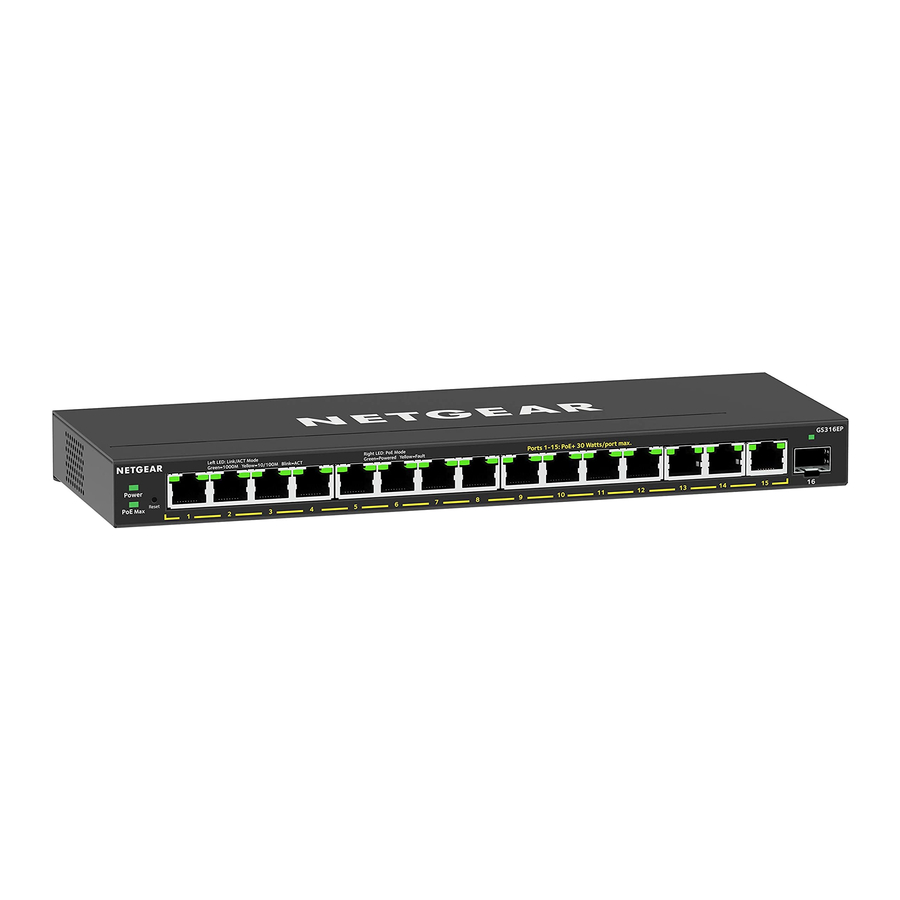

NETGEAR GS316EP, GS316EPP - Navodila za namestitev stikala Ethernet Plus

Vsebina paketa

• NETGEAR Gigabit Ethernet Plus Switch (stikalo Gigabit Ethernet Plus)
• Napajalnik (napajalni kabel se razlikuje glede na regijo)
• Komplet za montažo na steno
• Gumijaste nogice
• Vezice za pritrditev (za napajalnik)
• Navodila za namestitev

Registrirajte stikalo

1. V računalniku ali mobilni napravi, ki je povezana z internetom, obiščite my.netgear.com.
2. Prijavite se v svoj račun NETGEAR.
   Opomba: Če nimate brezplačnega računa NETGEAR, ga lahko ustvarite.
   Prikaže se stran Moji izdelki.
3. V meniju na levi izberite Register a Product (registriraj izdelek).
4. V polje Serial Number (serijska številka) vnesite serijsko številko svojega stikala.
   Serijska številka ima 13 števk. Natisnjena je na nalepki stikala.
5. V meniju Date of Purchase (datum nakupa) izberite datum, ko ste kupili stikalo.
6. Kliknite gumb REGISTER (registriraj).
   Vaše stikalo je registrirano v vašem računu NETGEAR.
   Na e-poštni naslov vašega računa NETGEAR je poslano potrditveno e-poštno sporočilo.

Povežite stikalo

Opomba: Priporočamo, da za povezave Gigabit Ethernet uporabljate kabel kategorije 5e (Cat 5e) ali kabel z višjo oceno.

Če želite uporabiti vrata SFP, morate vstaviti modul oddajnika in sprejemnika SFP, ki ga lahko kupite pri NETGEAR.

To stikalo je zasnovano samo za notranjo uporabo. Če ga želite povezati z napravo, ki se nahaja na prostem, mora biti zunanja naprava pravilno ozemljena in zaščitena pred prenapetostjo, med stikalo in zunanjo napravo pa morate namestiti Ethernetno prenapetostno zaščito. Če tega ne storite, lahko poškodujete stikalo.

Preden to stikalo povežete z zunanjimi kabli ali napravami, si oglejte https://kb.netgear.com/000057103 za informacije o varnosti in garanciji.

Preverite LED diode

Ko priključite napajalni kabel na stikalo in ga vtaknete v električno vtičnico, LED diode označujejo stanje:

LED	Opis
Power (napajanje)		Neprekinjena zelena: Stikalo je vklopljeno in deluje normalno.
		Izklopljena: Stikalo ni napajano.
PoE Max (Stanje proračuna PoE stikala.)		Izklopljena: Na voljo je dovolj (več kot 7 W) moči PoE.
		Neprekinjena rumena: Na voljo je manj kot 7 W moči PoE.
		Utripajoča rumena: Vsaj enkrat v preteklih dveh minutah je bilo na voljo manj kot 7 W moči PoE.
Leva LED dioda vrat		Neprekinjena zelena: Povezava 1000 Mbps na teh vratih.
		Utripajoča zelena: Aktivnost 1000 Mbps na teh vratih.
		Neprekinjena rumena: Povezava 100 Mbps ali 10 Mbps na teh vratih.
		Utripajoča rumena: Aktivnost 100 Mbps ali 10 Mbps na teh vratih.
		Izklopljena: Na teh vratih ni zaznana nobena povezava.
Desna LED dioda vrat		Neprekinjena zelena: Vrata zagotavljajo napajanje PoE.
		Izklopljena: Vrata ne zagotavljajo napajanja PoE.
		Neprekinjena rumena: Prišlo je do napake PoE.

Odkrijte naslov IP stikala in dostopajte do stikala

Orodje NETGEAR Switch Discovery Tool (NSDT) vam omogoča, da odkrijete stikalo v vašem omrežju in dostopate do lokalnega brskalniškega vmesnika stikala iz računalnika Mac ali Windows.

Če želite namestiti orodje NETGEAR Switch Discovery Tool, odkrijte stikalo v vašem omrežju, dostopajte do stikala in odkrijte naslov IP stikala:

1. Če želite prenesti orodje, obiščite https://www.netgear.com/support/product/netgear-switch-discovery-tool.aspx.
   Prenesite različico za Mac ali Windows.
2. Začasno onemogočite požarni zid, internetno varnost, protivirusne programe ali vse to v računalniku, ki ga uporabljate za konfiguracijo stikala.
3. Razširite datoteke NSDT in kliknite ali dvokliknite izvršljivo datoteko (na primer NDST‑1.2.102.exe), da namestite program v računalnik.
   Morda se bo ikona orodja prikazala v doku Mac ali na namizju Windows.
4. Ponovno omogočite varnostne storitve v računalniku.
5. Vklopite stikalo.
6. Povežite računalnik v isto omrežje kot stikalo.
7. Odprite NSDT.
   Na začetni strani se prikaže meni in gumb.
8. V meniju Choose a Connection (izberite povezavo) izberite omrežje za to stikalo.
9. Kliknite gumb Start Searching (začni iskati).
   NSDT prikaže naslove IP stikal, ki jih odkrije.
10. Kliknite gumb ADMIN PAGE (stran za upravljanje).
    Odpre se prijavna stran ali prijavno okno lokalnega uporabniškega vmesnika brskalnika.
11. Vnesite privzeto geslo, ki je natisnjeno na nalepki stikala.
12. Če ste pozvani, vnesite novo geslo za upravljanje stikala.
    Prikaže se stran Switch Information (informacije o stikalu), ki prikazuje naslov IP, dodeljen stikalu.
13. Shranite geslo in naslov IP za prihodnjo uporabo.
    Zdaj lahko konfigurirate in nadzirate svoje stikalo.

Namestite stikalo na steno

Priporočamo, da uporabite priložene vijake za montažo na steno.

1. Poiščite dve pritrdilni luknji na spodnji plošči stikala.
2. Označite in izvrtajte dve pritrdilni luknji v steno, kamor želite namestiti stikalo.
   Dve pritrdilni luknji morata biti oddaljeni 3,94 palca (100 mm) od središča do središča.
3. Vstavite priložena sidra v steno in privijte vijake z izvijačem Phillips št. 2.
   Pustite približno 0,125 palca (4 mm) vsakega vijaka, da štrli iz stene, da lahko vstavite vijake v luknje na spodnji plošči.

Opomba: Vijaki imajo premer 6,5 mm in dolžino 16 mm.

Premisleki o PoE

Moč PoE, ki jo zagotavlja stikalo, ima prednost v naraščajočem vrstnem redu vrat (od vrat 1 do vrat 15):

• Model GS316EP je opremljen z napajalnikom 200 W in lahko zagotovi skupno 180 W na vseh aktivnih vratih PoE+.
• Model GS316EPP je opremljen z napajalnikom 254 W in lahko zagotovi skupno 231 W na vseh aktivnih vratih PoE+.

Ta tabela prikazuje standardne razpone moči brez uporabljenih preglasitev, izračunane z največjo dolžino kabla 328 čevljev (100 metrov). Če naprava prejme nezadostno moč PoE iz stikala, razmislite o uporabi krajšega kabla.

Odpravljanje težav s PoE

Tukaj je nekaj nasvetov za odpravljanje težav s PoE, ki se lahko pojavijo:

• Če LED dioda PoE Max sveti rumeno, odklopite eno ali več naprav PoE, da preprečite preveliko naročnino na PoE.
• Za vsako napajano napravo (PD), ki je priključena na stikalo, zasveti ustrezna LED dioda PoE na stikalu zeleno. Če LED dioda PoE sveti rumeno, je prišlo do napake PoE in PoE se je ustavil zaradi enega od pogojev, navedenih v naslednji tabeli:

Podpora in skupnost

Obiščite netgear.com/support, da dobite odgovore na svoja vprašanja in dostopate do najnovejših prenosov.

Oglejte si tudi našo skupnost NETGEAR za koristne nasvete na community.netgear.com.
