NETGEAR GS316EP, GS316EPP - Instrukcja instalacji przełącznika Ethernet Plus

Zawartość opakowania

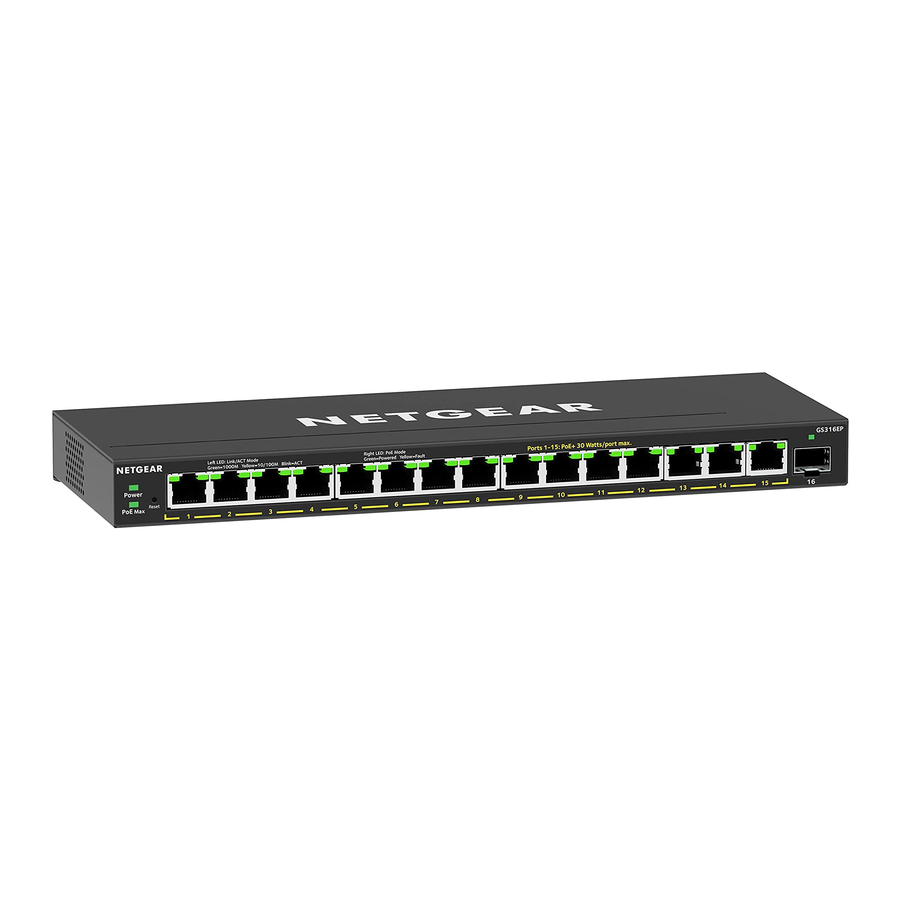

• Przełącznik NETGEAR Gigabit Ethernet Plus
• Zasilacz (kabel zasilający różni się w zależności od regionu)
• Zestaw do montażu na ścianie
• Gumowe nóżki
• Opaski montażowe (do zasilacza)
• Instrukcja instalacji

Zarejestruj przełącznik

1. Z komputera lub urządzenia mobilnego podłączonego do Internetu przejdź na stronę my.netgear.com.
2. Zaloguj się na swoje konto NETGEAR.
   Note: Jeśli nie masz darmowego konta NETGEAR, możesz je utworzyć.
   Wyświetli się strona Moje produkty (My Products).
3. Z menu po lewej stronie wybierz opcję Zarejestruj produkt (Register a Product).
4. W polu Numer seryjny (Serial Number) wpisz numer seryjny swojego przełącznika.
   Numer seryjny ma 13 cyfr. Jest wydrukowany na etykiecie przełącznika.
5. Z menu Data zakupu (Date of Purchase) wybierz datę zakupu przełącznika.
6. Kliknij przycisk ZAREJESTRUJ (REGISTER).
   Twój przełącznik zostanie zarejestrowany na Twoim koncie NETGEAR.
   Na adres e-mail Twojego konta NETGEAR zostanie wysłana wiadomość e-mail z potwierdzeniem.

Podłącz przełącznik

Note: Zalecamy używanie kabla kategorii 5e (Cat 5e) lub kabla o wyższej klasie do połączeń Gigabit Ethernet.

Aby użyć portu SFP, musisz włożyć moduł transceivera SFP, który możesz kupić od NETGEAR.

Ten przełącznik jest przeznaczony wyłącznie do użytku w pomieszczeniach. Jeśli chcesz podłączyć go do urządzenia znajdującego się na zewnątrz, urządzenie zewnętrzne musi być odpowiednio uziemione i zabezpieczone przed przepięciami, a między przełącznikiem a urządzeniem zewnętrznym należy zainstalować liniowy ogranicznik przepięć Ethernet. Niezastosowanie się do tego zalecenia może spowodować uszkodzenie przełącznika.

Przed podłączeniem tego przełącznika do kabli lub urządzeń zewnętrznych zapoznaj się z informacjami dotyczącymi bezpieczeństwa i gwarancji na stronie https://kb.netgear.com/000057103.

Sprawdź diody LED

Po podłączeniu przewodu zasilającego do przełącznika i podłączeniu go do gniazdka elektrycznego, diody LED wskazują stan:

LED	Opis
Zasilanie (Power)		Świeci ciągłym zielonym światłem: Przełącznik jest włączony i działa normalnie.
		Wyłączona: Do przełącznika nie jest doprowadzane zasilanie.
PoE Max (Stan budżetu PoE przełącznika).		Wyłączona: Dostępna jest wystarczająca moc PoE (ponad 7 W).
		Świeci ciągłym żółtym światłem: Dostępna jest moc PoE mniejsza niż 7 W.
		Miga na żółto: Przynajmniej raz w ciągu ostatnich dwóch minut dostępna była moc PoE mniejsza niż 7 W.
Lewa dioda LED portu		Świeci ciągłym zielonym światłem: Połączenie 1000 Mb/s na tym porcie.
		Miga na zielono: Aktywność 1000 Mb/s na tym porcie.
		Świeci ciągłym żółtym światłem: Połączenie 100 Mb/s lub 10 Mb/s na tym porcie.
		Miga na żółto: Aktywność 100 Mb/s lub 10 Mb/s na tym porcie.
		Wyłączona: Na tym porcie nie wykryto połączenia.
Prawa dioda LED portu		Świeci ciągłym zielonym światłem: Port dostarcza zasilanie PoE.
		Wyłączona: Port nie dostarcza zasilania PoE.
		Świeci ciągłym żółtym światłem: Wystąpiła awaria PoE.

Odkryj adres IP przełącznika i uzyskaj dostęp do przełącznika

Narzędzie NETGEAR Switch Discovery Tool (NSDT) umożliwia wykrycie przełącznika w sieci i uzyskanie dostępu do lokalnego interfejsu przeglądarki przełącznika z komputera Mac lub komputera z systemem Windows.

Aby zainstalować narzędzie NETGEAR Switch Discovery Tool, wykryć przełącznik w sieci, uzyskać dostęp do przełącznika i odkryć adres IP przełącznika:

1. Aby pobrać narzędzie, przejdź na stronę https://www.netgear.com/support/product/netgear-switch-discovery-tool.aspx.
   Pobierz wersję dla komputerów Mac lub Windows.
2. Tymczasowo wyłącz zaporę ogniową, zabezpieczenia internetowe, programy antywirusowe lub wszystkie te elementy na komputerze, którego używasz do konfigurowania przełącznika.
3. Rozpakuj pliki NSDT i kliknij dwukrotnie plik wykonywalny (na przykład NDST‑1.2.102.exe), aby zainstalować program na komputerze.
   Ikona narzędzia może pojawić się w doku Mac lub na pulpicie Windows.
4. Ponownie włącz usługi zabezpieczeń na komputerze.
5. Włącz przełącznik.
6. Podłącz komputer do tej samej sieci co przełącznik.
7. Otwórz NSDT.
   Na stronie początkowej wyświetlane jest menu i przycisk.
8. Z menu Wybierz połączenie (Choose a Connection) wybierz sieć dla tego przełącznika.
9. Kliknij przycisk Rozpocznij wyszukiwanie (Start Searching).
   NSDT wyświetla adresy IP wykrytych przełączników.
10. Kliknij przycisk STRONA ADMINISTRACYJNA (ADMIN PAGE).
    Otworzy się strona logowania lub okno logowania lokalnego interfejsu użytkownika (UI) przeglądarki.
11. Wprowadź domyślne hasło, które jest wydrukowane na etykiecie przełącznika.
12. Jeśli zostanie wyświetlony monit, wprowadź nowe hasło administratora dla przełącznika.
    Wyświetli się strona Informacje o przełączniku (Switch Information), na której zostanie wyświetlony adres IP przypisany do przełącznika.
13. Zapisz hasło i adres IP do wykorzystania w przyszłości.
    Możesz teraz konfigurować i monitorować swój przełącznik.

Zamontuj przełącznik na ścianie

Zalecamy użycie dołączonych śrub do montażu na ścianie.

1. Zlokalizuj dwa otwory montażowe na dolnym panelu przełącznika.
2. Zaznacz i wywierć dwa otwory montażowe w ścianie, w miejscu, w którym chcesz zamontować przełącznik.
   Dwa otwory montażowe muszą być oddalone od siebie o 3,94 cala (100 mm), od środka do środka.
3. Włóż dostarczone kotwy do ściany i dokręć śruby śrubokrętem krzyżakowym nr 2.
   Pozostaw około 0,125 cala (4 mm) każdej śruby wystającej ze ściany, aby można było włożyć śruby w otwory na dolnym panelu.

Note: Śruby mają średnicę 6,5 mm i długość 16 mm.

Uwagi dotyczące PoE

Zasilanie PoE dostarczane przez przełącznik jest priorytetowe w kolejności rosnącej numeracji portów (od portu 1 do portu 15):

• Model GS316EP jest dostarczany z zasilaczem o mocy 200 W i może dostarczyć łącznie 180 W na wszystkich aktywnych portach PoE+.
• Model GS316EPP jest dostarczany z zasilaczem o mocy 254 W i może dostarczyć łącznie 231 W na wszystkich aktywnych portach PoE+.

Ta tabela przedstawia standardowe zakresy mocy bez zastosowanych przesłonięć, obliczone przy maksymalnej długości kabla wynoszącej 328 stóp (100 metrów). Jeśli urządzenie otrzymuje niewystarczającą moc PoE z przełącznika, rozważ użycie krótszego kabla.

Rozwiązywanie problemów z PoE

Oto kilka wskazówek dotyczących rozwiązywania problemów z PoE, które mogą wystąpić:

• Jeśli dioda LED PoE Max świeci ciągłym żółtym światłem, odłącz jedno lub więcej urządzeń PoE, aby zapobiec nadmiernemu wykorzystaniu PoE.
• Dla każdego zasilanego urządzenia (PD) podłączonego do przełącznika, powiązana dioda LED PoE na przełączniku świeci ciągłym zielonym światłem. Jeśli dioda LED PoE świeci ciągłym żółtym światłem, wystąpiła awaria PoE i PoE zostało zatrzymane z powodu jednego z warunków wymienionych w poniższej tabeli:

Wsparcie i społeczność

Odwiedź stronę netgear.com/support, aby uzyskać odpowiedzi na pytania i dostęp do najnowszych plików do pobrania.

Możesz również sprawdzić naszą społeczność NETGEAR, aby uzyskać pomocne porady na stronie community.netgear.com.
