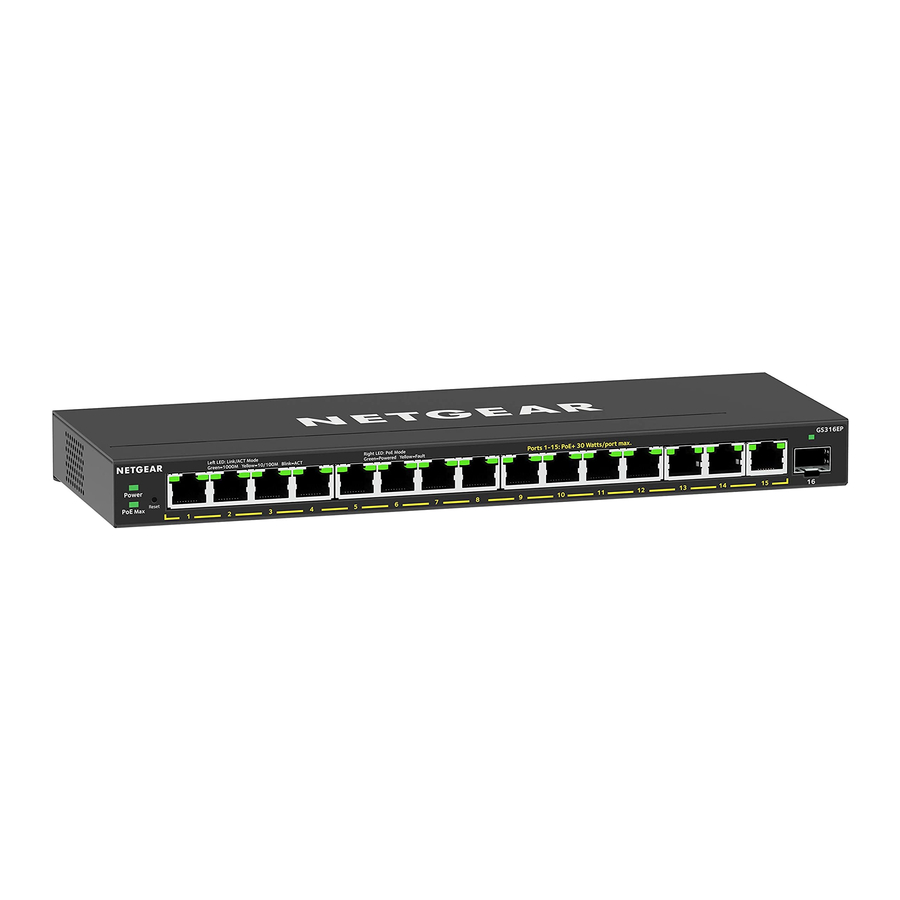

NETGEAR GS316EP, GS316EPP - Guía de instalación del switch Ethernet Plus

Contenido del paquete

• Switch Gigabit Ethernet Plus NETGEAR
• Adaptador de corriente (el cable de alimentación varía según la región)
• Kit de instalación para montaje en pared
• Patas de goma
• Bridas de montaje (para el adaptador de corriente)
• Guía de instalación

Registrar el switch

1. Desde una computadora o dispositivo móvil que esté conectado a Internet, visite my.netgear.com.
2. Inicie sesión en su cuenta NETGEAR.
   Note: Si no tiene una cuenta NETGEAR gratuita, puede crear una.
   Se muestra la página Mis productos.
3. En el menú de la izquierda, seleccione Registrar un producto.
4. En el campo Serial Number (Número de serie), escriba el número de serie de su switch.
   El número de serie tiene 13 dígitos. Está impreso en la etiqueta del switch.
5. En el menú Date of Purchase (Fecha de compra), seleccione la fecha en que compró el switch.
6. Haga clic en el botón REGISTER (REGISTRAR).
   Su switch queda registrado en su cuenta NETGEAR.
   Se envía un correo electrónico de confirmación a la dirección de correo electrónico de su cuenta NETGEAR.

Conectar el switch

Note: Recomendamos que utilice un cable de Categoría 5e (Cat 5e) o un cable de categoría superior para las conexiones Gigabit Ethernet.

Para usar el puerto SFP, debe insertar un módulo transceptor SFP, que puede comprar en NETGEAR.

Este switch está diseñado para uso en interiores únicamente. Si desea conectarlo a un dispositivo ubicado en el exterior, el dispositivo exterior debe estar correctamente conectado a tierra y protegido contra sobretensiones, y debe instalar un protector contra sobretensiones Ethernet en línea entre el switch y el dispositivo exterior. No hacerlo puede dañar el switch.

Antes de conectar este switch a cables o dispositivos exteriores, consulte https://kb.netgear.com/000057103 para obtener información sobre seguridad y garantía.

Comprobar los LED

Cuando conecta el cable de alimentación al switch y lo enchufa a una toma de corriente, los LED indican el estado:

LED	Descripción
Power (Alimentación)		Solid green: The switch is powered on and operating normally. (Verde fijo: El switch está encendido y funcionando normalmente).
		Off: Power is not supplied to the switch. (Apagado: No se suministra alimentación al switch).
PoE Max (The status of the switch's PoE budget.) (El estado del presupuesto PoE del switch).		Off: Sufficient (more than 7W of) PoE power is available. (Apagado: Hay suficiente energía PoE disponible (más de 7 W)).
		Solid yellow: Less than 7W of PoE power is available. (Amarillo fijo: Hay menos de 7 W de energía PoE disponible).
		Blinking yellow: At least once during the previous two minutes, less than 7W of PoE power was available. (Amarillo parpadeante: Al menos una vez durante los dos minutos anteriores, hubo menos de 7 W de energía PoE disponible).
Left port LED (LED del puerto izquierdo)		Solid green: 1000 Mbps link on this port. (Verde fijo: Enlace de 1000 Mbps en este puerto).
		Blinking green: 1000 Mbps activity on this port. (Verde parpadeante: Actividad de 1000 Mbps en este puerto).
		Solid yellow: 100 Mbps or 10 Mbps link on this port. (Amarillo fijo: Enlace de 100 Mbps o 10 Mbps en este puerto).
		Blinking yellow: 100 Mbps or 10 Mbps activity on this port. (Amarillo parpadeante: Actividad de 100 Mbps o 10 Mbps en este puerto).
		Off: No link is detected on this port. (Apagado: No se detecta ningún enlace en este puerto).
Right Port LED (LED del puerto derecho)		Solid Green: The port is delivering PoE power. (Verde fijo: El puerto está suministrando energía PoE).
		Off: The port is not delivering PoE power. (Apagado: El puerto no está suministrando energía PoE).
		Solid yellow: A PoE fault occurred. (Amarillo fijo: Se produjo un fallo de PoE).

Descubra la dirección IP del switch y acceda al switch

La herramienta NETGEAR Switch Discovery Tool (NSDT) le permite descubrir el switch en su red y acceder a la interfaz del navegador local del switch desde una computadora Mac o con Windows.

Para instalar la herramienta NETGEAR Switch Discovery Tool, descubrir el switch en su red, acceder al switch y descubrir la dirección IP del switch:

1. Para descargar la herramienta, visite https://www.netgear.com/support/product/netgear-switch-discovery-tool.aspx.
   Descargue la versión para Mac o para Windows.
2. Desactive temporalmente el firewall, la seguridad de Internet, los programas antivirus o todos estos en la computadora que utiliza para configurar el switch.
3. Descomprima los archivos NSDT y haga clic o doble clic en el archivo ejecutable (por ejemplo, NDST‑1.2.102.exe) para instalar el programa en su computadora.
   Es posible que vea el icono de la herramienta aparecer en su dock de Mac o en el escritorio de Windows.
4. Vuelva a activar los servicios de seguridad en su computadora.
5. Encienda el switch.
6. Conecte su computadora a la misma red que el switch.
7. Abra el NSDT.
   La página inicial muestra un menú y un botón.
8. En el menú Choose a Connection (Elegir una conexión), seleccione la red para este switch.
9. Haga clic en el botón Start Searching (Iniciar búsqueda).
   El NSDT muestra las direcciones IP de los switches que descubre.
10. Haga clic en el botón ADMIN PAGE (PÁGINA DE ADMINISTRACIÓN).
    Se abre la página de inicio de sesión o la ventana de inicio de sesión de la interfaz de usuario (UI) del navegador local.
11. Ingrese la contraseña predeterminada que está impresa en la etiqueta del switch.
12. Si se le solicita, ingrese una nueva contraseña de administrador para el switch.
    Se muestra la página Switch Information (Información del switch) y muestra la dirección IP asignada al switch.
13. Guarde la contraseña y la dirección IP para uso futuro.
    Ahora puede configurar y supervisar su switch.

Montar el switch en una pared

Recomendamos que utilice los tornillos de montaje en pared que se incluyen.

1. Ubique los dos orificios de montaje en el panel inferior del switch.
2. Marque y taladre dos orificios de montaje en la pared donde desea montar el switch.
   Los dos orificios de montaje deben estar separados por 3.94 pulgadas (100 mm), de centro a centro.
3. Inserte los anclajes suministrados en la pared y apriete los tornillos con un destornillador Phillips No. 2.
   Deje aproximadamente 0.125 pulgadas (4 mm) de cada tornillo sobresaliendo de la pared para que pueda insertar los tornillos en los orificios del panel inferior.

Note: Los tornillos tienen 6.5 mm de diámetro y 16 mm de longitud.

Consideraciones sobre PoE

La energía PoE suministrada por el switch se prioriza en orden ascendente de puerto (desde el puerto 1 hasta el puerto 15):

• El modelo GS316EP se envía con un adaptador de corriente de 200 W y puede suministrar un total de 180 W en todos los puertos PoE+ activos.
• El modelo GS316EPP se envía con un adaptador de corriente de 254 W y puede suministrar un total de 231 W en todos los puertos PoE+ activos.

Esta tabla muestra los rangos de potencia estándar sin anulaciones aplicadas, calculados con la longitud máxima del cable de 328 pies (100 metros). Si un dispositivo recibe energía PoE insuficiente del switch, considere usar un cable más corto.

Solución de problemas de PoE

Aquí hay algunos consejos para corregir los problemas de PoE que puedan ocurrir:

• Si el LED PoE Max está en amarillo fijo, desconecte uno o más dispositivos PoE para evitar la sobre suscripción de PoE.
• Para cada dispositivo alimentado (PD) que está conectado al switch, el LED PoE asociado en el switch se ilumina en verde fijo. Si el LED PoE se ilumina en amarillo fijo, se produjo un fallo de PoE y PoE se detuvo debido a una de las condiciones enumeradas en la siguiente tabla:

Soporte y comunidad

Visite netgear.com/support para obtener respuestas a sus preguntas y acceder a las últimas descargas.

También puede consultar nuestra comunidad NETGEAR para obtener consejos útiles en community.netgear.com.
