NETGEAR FS105 v2 / FS108 v2 - Manual del switch Fast Ethernet

Contenidos

Introducción

El switch Fast Ethernet de 5/8 puertos NETGEAR® Modelo FS105 v2/FS108 v2 le proporciona un switch de bajo costo, confiable y de alto rendimiento para conectar hasta cinco u ocho dispositivos diferentes habilitados para Ethernet (como computadoras, servidores de archivos, servidores de impresión, impresoras, enrutadores y concentradores).

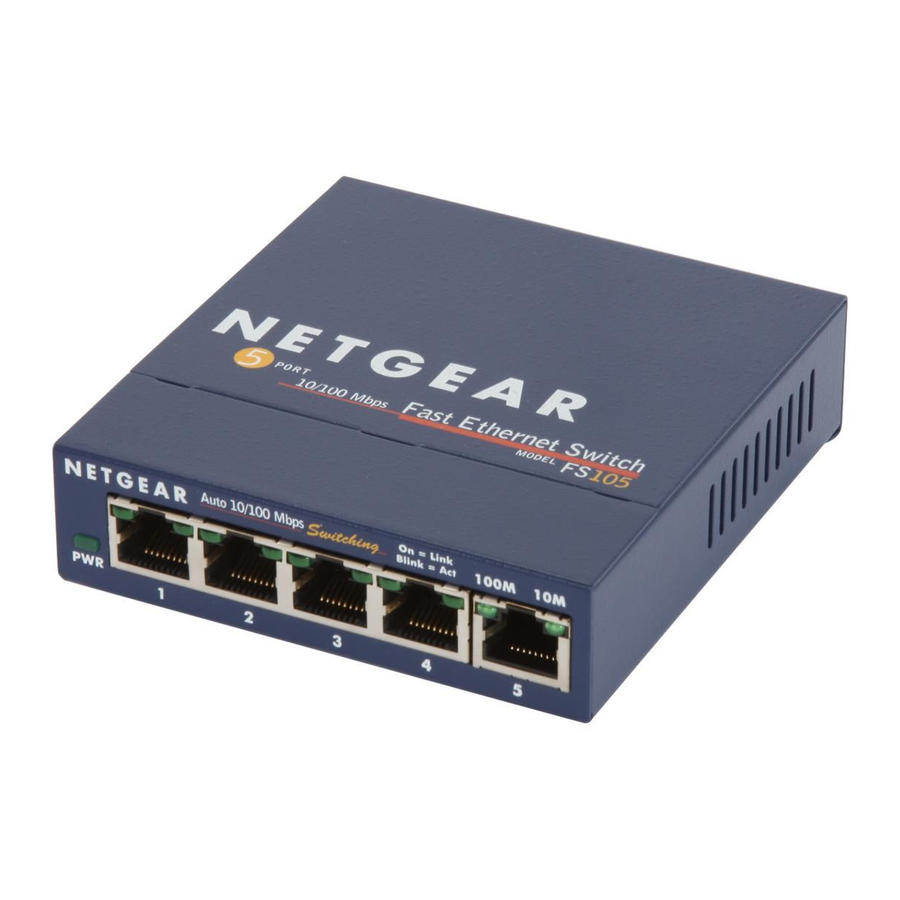

Dispositivo
Switch Fast Ethernet FS105 v2/FS108 v2

Utiliza el switch FS105 v2/FS108 v2 para construir una pequeña red que le permite tener acceso de 10 Mbps o 100 Mbps a otros dispositivos en la red. Además, con este switch, puede agregar computadoras adicionales a su enrutador de cable o DSL. A diferencia de un concentrador que comparte su conexión con todos los dispositivos, el switch FS105 v2/FS108 v2 proporciona una conexión completa y dedicada de 100 Mbps (o 10 Mbps) entre dos dispositivos. Si un dispositivo tiene capacidad full-duplex, el switch FS105 v2/FS108 v2 proporciona una conexión de 200 Mbps (o 20 Mbps).

Los cables Ethernet vienen como cables directos o cruzados, dependiendo de si se está conectando a un dispositivo (computadora, servidor o impresora) o a un equipo de red (concentrador, switch o enrutador). Con la función Auto Uplink™, no tiene que preocuparse por cuál usar. Cada puerto del switch FS105 v2/FS108 v2 se configura automáticamente de forma correcta cuando conecta el cable de un dispositivo.

Si tiene un problema con su switch, NETGEAR ofrece soporte gratuito las 24 horas del día y los 7 días de la semana en la Web (www.NETGEAR.com), por correo electrónico (support@NETGEAR.com) y por teléfono (consulte la tarjeta de información de soporte proporcionada para conocer los números de teléfono).

Descripción general de la instalación

Tiempo estimado: 5 a 10 minutos

  1. Desembale la caja y verifique el contenido.
  2. Prepárese para instalar el switch.
  3. Instale el switch y conecte los otros dispositivos.

Desembale la caja y verifique el contenido

Contenido de la caja

Cuando abra la caja, verifique que haya recibido todo. El paquete incluye:

  • Switch Fast Ethernet de 5/8 puertos FS105 v2/FS108 v2
  • Adaptador de corriente CA
  • Tornillos para montaje en pared
  • Guía de instalación de FS105 v2/FS108 v2 (este documento)
  • Tarjeta de información de garantía y soporte

Si no tiene todo lo que se enumera arriba, consulte la tarjeta de información de soporte para obtener información de contacto. Si le falta la tarjeta de información de soporte técnico, obtenga información de contacto en www.NETGEAR.com en el área de Servicio al cliente.

Prepárese para instalar el switch

Decida dónde desea colocar el switch. Busque una superficie horizontal plana, como una mesa, un escritorio o un estante. El switch viene con tornillos para montaje en pared. Puede usar los tornillos si desea colgar el switch en un espacio abierto en una pared.

Asegúrese de que la ubicación seleccionada:

  • No esté bajo la luz solar directa ni cerca de un calentador o una rejilla de ventilación.
  • No esté abarrotada ni llena. Debe haber al menos 5 cm (2 pulgadas) de espacio libre en todos los lados del switch.
  • Esté bien ventilada (especialmente si está en un armario).

Además, necesitará un cable Ethernet de Categoría 5 (Cat 5) con conectores RJ-45 para cada dispositivo que desee conectar al switch. Cada cable Ethernet debe tener menos de 100 metros (328 pies).

Instale el switch y conecte los otros dispositivos

Conecte otros dispositivos

  1. Coloque el switch sobre una superficie plana o engánchelo a los tornillos.
  2. Para cada dispositivo, inserte un extremo de un cable Ethernet en el puerto del dispositivo e inserte el otro extremo en uno de los puertos Ethernet del switch.
    Nota: Si tiene más de 5 u 8 dispositivos para conectar a este switch, debe conectarlos a un concentrador u otro switch y, luego, conectar ese concentrador o switch a este switch.
  3. Conecte el cable del adaptador de corriente a la parte posterior del switch y, luego, conecte el adaptador a una fuente de alimentación (como un tomacorriente de pared o una regleta).
    La luz de encendido debe encenderse.
    El número de puerto correspondiente para cada dispositivo conectado y alimentado debe iluminarse cuando haya un enlace (conexión) y parpadear cuando se produzca actividad.
    Nota: Si alguna luz no funciona como se indica, vaya a la sección Solución de problemas.

Solución de problemas

La luz de encendido no está encendida

El switch no tiene alimentación.

  • Asegúrese de que el cable de alimentación esté conectado correctamente al switch.
  • Asegúrese de que el adaptador de corriente esté conectado correctamente a un tomacorriente que funcione. Si está en una regleta, asegúrese de que la regleta esté encendida. Si el tomacorriente está controlado por un interruptor de luz, asegúrese de que el interruptor esté en la posición de encendido.
  • Asegúrese de que está utilizando el adaptador de corriente NETGEAR suministrado con su switch.

Hay un problema de conexión de hardware.

  • Asegúrese de que los conectores del cable estén enchufados de forma segura en el switch y en el dispositivo.
  • Asegúrese de que el dispositivo conectado esté encendido.
  • Si el cable Ethernet está conectado a una NIC u otro adaptador Ethernet, asegúrese de que la tarjeta o el adaptador estén instalados correctamente y estén funcionando.
  • Asegúrese de que el cable tenga menos de 100 metros (328 pies).

Especificaciones técnicas

Compatibilidad con estándares: IEEE 802.3i 10BASE-T Ethernet, IEEE 802.3u, 100BASE-TX Fast Ethernet
IEEE 802.3x Control de flujo; compatible con Windows®, Mac® OS, NetWare®, Linux®
Velocidad de datos: 100 Mbps con codificación 4B/5B e interfaz física MLT-3 para 100BASE-TX 10 o 100 Mbps half-duplex
Interfaz de red: Conector RJ-45 para interfaz Ethernet 10BASE-T o 100BASE-TX
Alimentación de CC: 7,5 W máx. y 7,5 V a 1 A de entrada de CC
Dimensiones físicas: FS105 v2 - Ancho: 94,8 mm (3,73") Profundidad: 101 mm (3,98") Altura: 27 mm (1,06")
FS108 v2 - Ancho: 158 mm (6,22") Profundidad: 101 mm (3,98") Altura: 27 mm (1,06")
Peso: FS105 v2 - 0,275 kg (0,6 lbs); FS108 v2 - 0,49 kg (1,08 lbs)
Temperatura de funcionamiento: 0 a 40˚ C (32 a 104˚ F)
Humedad de funcionamiento: 10% a 90% de humedad relativa, sin condensación
Cumplimiento electromagnético: Marca CE, comercial; FCC Parte 15, Clase B; EN 55 022 (CISPR 22) Clase B, C-Tick
Aprobaciones de la agencia de seguridad para el adaptador de corriente: Marca CE, comercial Listado por UL (UL 1950), Licencia TUV (EN 60950), C-Tick

Especificaciones de rendimiento

Velocidad de filtrado de tramas: 14.800 tramas/seg. máx. para puerto de 10 M / 148.800 tramas/seg. máx. para puerto de 100 M
Velocidad de reenvío de tramas: 14.800 tramas/seg. máx. para puerto de 10 M / 148.800 tramas/seg. máx. para puerto de 100 M
Latencia de red: (usando paquetes de 64 bytes) 100 Mbps a 100 Mbps: 20 µs máx.
Tamaño de la base de datos de direcciones: 1024 direcciones MAC
Direccionamiento: Dirección MAC de 48 bits
Búfer de cola: FS105 v2 - 64 kilobytes; FS108 v2 - 96 kilobytes

Declaración de condiciones

Con el fin de mejorar el diseño interno, la función operativa y/o la confiabilidad, NETGEAR se reserva el derecho de realizar cambios en el producto descrito en este documento sin previo aviso.

NETGEAR no asume ninguna responsabilidad que pueda ocurrir debido al uso o la aplicación de los productos o los diseños de circuitos que se describen en este documento.

Certificado del fabricante/importador

Por la presente se certifica que el switch Fast Ethernet NETGEAR Modelo FS105 v2/FS108 v2 se ha suprimido de acuerdo con las condiciones establecidas en BMPT-AmtsblVfg 243/1991 y Vfg 46/1992. El funcionamiento de algunos equipos (por ejemplo, transmisores de prueba) de acuerdo con las regulaciones puede, sin embargo, estar sujeto a ciertas restricciones. Consulte las notas en las instrucciones de funcionamiento.

Se ha notificado a la Oficina Federal de Aprobaciones de Telecomunicaciones de la comercialización de este equipo y se le ha concedido el derecho a probar la serie para verificar el cumplimiento de las regulaciones.

Aviso de cumplimiento de la Comisión Federal de Comunicaciones (FCC): Aviso de radiofrecuencia

Este dispositivo cumple con la parte 15 de las normas de la FCC. El funcionamiento está sujeto a las dos condiciones siguientes:

  • Este dispositivo no puede causar interferencias perjudiciales.
  • Este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan causar un funcionamiento no deseado.

Nota: Este equipo ha sido probado y se ha determinado que cumple con los límites para un dispositivo digital de Clase B, de acuerdo con la parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias perjudiciales en una instalación residencial. Este equipo genera, usa y puede irradiar energía de radiofrecuencia y, si no se instala y usa de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las comunicaciones de radio. Sin embargo, no hay garantía de que no se produzcan interferencias en una instalación en particular. Si este equipo causa interferencias perjudiciales en la recepción de radio o televisión, lo que se puede determinar apagando y encendiendo el equipo, se recomienda al usuario que intente corregir la interferencia mediante una o más de las siguientes medidas:

  • Reoriente o reubique la antena receptora.
  • Aumente la separación entre el equipo y el receptor.
  • Conecte el equipo a un tomacorriente de un circuito diferente al que está conectado el receptor.
  • Consulte al distribuidor o a un técnico experimentado en radio/TV para obtener ayuda.

Declaración de conformidad EN 55 022

Por la presente se certifica que el switch Fast Ethernet NETGEAR Modelo FS105 v2/FS108 v2 está protegido contra la generación de interferencias de radio de acuerdo con la aplicación del Artículo 4a de la Directiva 89/336/CEE del Consejo. La conformidad se declara mediante la aplicación de EN 55 022 Clase B (CISPR 22).

Reglamento de interferencias de radio del Departamento de Comunicaciones de Canadá

Este aparato digital (switch Fast Ethernet NETGEAR Modelo FS105 v2/FS108 v2) no excede los límites de Clase B para emisiones de ruido de radio de aparatos digitales establecidos en el Reglamento de interferencias de radio del Departamento de Comunicaciones de Canadá.

Soporte técnico

CONSULTE LA TARJETA DE INFORMACIÓN DE SOPORTE QUE SE ENVIÓ CON SU PRODUCTO.

Al registrar su producto en www.NETGEAR.com/register, podemos brindarle soporte técnico experto más rápido y avisos oportunos de actualizaciones de productos y software.

NETGEAR, INC.
Información de soporte
Teléfono: 1-888-NETGEAR (solo para EE. UU. y Canadá) - Soporte telefónico 24 horas al día, 7 días a la semana
Consulte la tarjeta de información de soporte para otros países.
Correo electrónico: support@NETGEAR.com (soporte en línea 24 horas al día, 7 días a la semana)
www.NETGEAR.com

© 2003 NETGEAR, Inc. NETGEAR, el logotipo de Netgear, The Gear Guy, Auto Uplink y Everybody's Connecting son marcas comerciales o marcas comerciales registradas de Netgear, Inc. en los Estados Unidos y/u otros países. Microsoft y Windows son marcas comerciales registradas de Microsoft Corporation en los Estados Unidos y/u otros países. Otros nombres de marcas y productos son marcas comerciales o marcas comerciales registradas de sus respectivos titulares. La información está sujeta a cambios sin previo aviso. Reservados todos los derechos

Julio de 2004
