NETGEAR FS105 v2 / FS108 v2 - Hızlı Ethernet Anahtarı Kılavuzu

Giriş

NETGEAR^® 5/8-Port Hızlı Ethernet Anahtarı Model FS105 v2/FS108 v2, beş veya sekiz farklı Ethernet özellikli cihazı (bilgisayarlar, dosya sunucuları, yazdırma sunucuları, yazıcılar, yönlendiriciler ve hub'lar gibi) bağlamak için düşük maliyetli, güvenilir, yüksek performanslı bir anahtar sağlar.

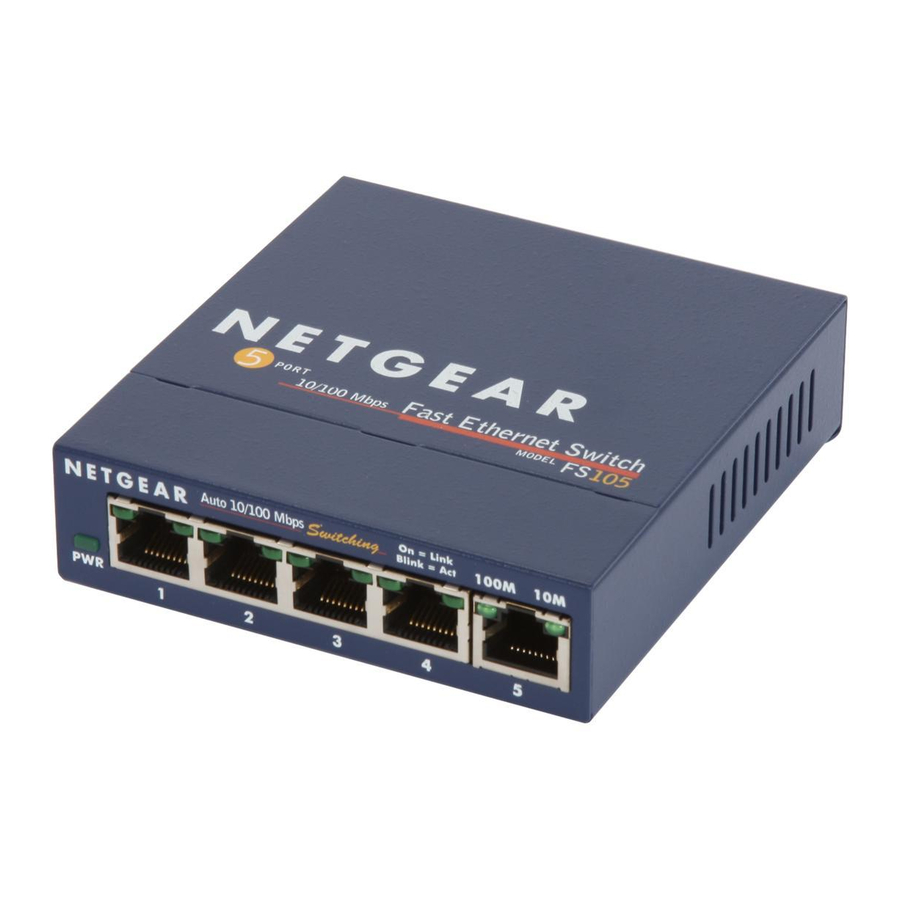

Hızlı Ethernet Anahtarı FS105 v2/FS108 v2

FS105 v2/FS108 v2 anahtarını, ağdaki diğer cihazlara 10 Mbps veya 100 Mbps erişime sahip olmanızı sağlayan küçük bir ağ oluşturmak için kullanırsınız. Ayrıca, bu anahtarla kablo veya DSL yönlendiricinize ekstra bilgisayarlar ekleyebilirsiniz. Bağlantısını tüm cihazlarla paylaşan bir hub'dan farklı olarak, FS105 v2/FS108 v2 anahtarı, iki cihaz arasında tam, özel bir 100 Mbps (veya 10 Mbps) bağlantı sağlar. Bir cihazın tam çift yönlü özelliği varsa, FS105 v2/FS108 v2 anahtarı 200 Mbps (veya 20 Mbps) bağlantı sağlar.

Ethernet kabloları, bir cihaza (bilgisayar, sunucu veya yazıcı) mı yoksa ağ ekipmanına (hub, anahtar veya yönlendirici) mi bağlandığınıza bağlı olarak düz veya çapraz kablolar olarak gelir. Auto Uplink™ özelliği sayesinde, hangisini kullandığınız konusunda endişelenmenize gerek yok. FS105 v2/FS108 v2 anahtarındaki her port, bir cihazın kablosunu taktığınızda otomatik olarak kendini doğru şekilde yapılandırır.

Anahtarınızla ilgili bir sorun yaşıyorsanız, NETGEAR Web'de (www.NETGEAR.com), e-posta ile (support@NETGEAR.com) ve telefonla (telefon numaraları için sağlanan destek bilgileri kartına bakın) günde 24 saat ve haftada 7 gün ücretsiz destek sunar.

Kurulum Genel Bakışı

Tahmini Süre: 5–10 dakika

1. Kutuyu açın ve içeriği doğrulayın.
2. Anahtarı kurmaya hazırlanın.
3. Anahtarı kurun ve diğer cihazları bağlayın.

Kutuyu Açın ve İçeriği Doğrulayın

Kutuyu açtığınızda, her şeyi aldığınızı doğrulayın. Paket şunları içerir:

• 5/8-Port Hızlı Ethernet Anahtarı FS105 v2/FS108 v2
• AC güç adaptörü
• Duvara montaj vidaları
• FS105 v2/FS108 v2 Kurulum Kılavuzu (bu belge)
• Garanti ve destek bilgileri kartı

Yukarıda listelenen her şeye sahip değilseniz, iletişim bilgileri için destek bilgileri kartına bakın. Teknik Destek bilgileri kartının kendisi eksikse, www.NETGEAR.com adresindeki Müşteri Hizmetleri alanından iletişim bilgilerini alın.

Anahtarı Kurmaya Hazırlanın

Anahtarı nereye yerleştirmek istediğinize karar verin. Masa, çalışma masası veya raf gibi düz yatay bir yüzey bulun. Anahtar, duvara montaj vidalarıyla birlikte gelir. Anahtarı duvarda açık bir alana asmak isterseniz vidaları kullanabilirsiniz.

Seçilen konumun şunlardan emin olun:

• Doğrudan güneş ışığı altında veya ısıtıcı veya ısıtma deliğinin yakınında değil.
• Dağınık veya kalabalık değil. Anahtarın her tarafında en az 2 inç (5 cm) boş alan olmalıdır.
• İyi havalandırılmış (özellikle bir dolapta ise).

Ayrıca, anahtara bağlamak istediğiniz her cihaz için RJ-45 konektörlü bir Kategori 5 (Cat 5) Ethernet kablosuna ihtiyacınız olacaktır. Her Ethernet kablosu 328 feet'ten (100 metre) kısa olmalıdır.

Anahtarı Kurun ve Diğer Cihazları Bağlayın

1. Anahtarı düz bir yüzeye yerleştirin veya vidalara takın.
2. Her cihaz için, bir Ethernet kablosunun bir ucunu cihazdaki porta ve diğer ucunu anahtardaki Ethernet portlarından birine takın.
   Not: Bu anahtara bağlanacak 5 veya 8'den fazla cihazınız varsa, bunları bir hub'a veya başka bir anahtara bağlamanız ve ardından bu hub'ı veya anahtarı bu anahtara bağlamanız gerekir.
3. Güç adaptörünün kablosunu anahtarın arkasına takın ve ardından adaptörü bir güç kaynağına (duvar prizi veya uzatma kablosu gibi) takın.
   Güç ışığı yanmalıdır.
   Bağlı ve çalışan her cihaz için karşılık gelen port numarası, bağlantı (bağlantı) olduğunda yanmalı ve etkinlik oluştuğunda yanıp sönmelidir.
   Not: Herhangi bir ışık belirtildiği gibi çalışmıyorsa, Sorun Giderme bölümüne gidin.

Sorun Giderme

Güç ışığı yanmıyor

Anahtarın gücü yok.

• Güç kablosunun anahtara düzgün şekilde bağlandığından emin olun.
• Güç adaptörünün çalışan bir prize düzgün şekilde bağlandığından emin olun. Bir uzatma kablosundaysa, uzatma kablosunun açık olduğundan emin olun. Priz bir ışık anahtarı tarafından kontrol ediliyorsa, anahtarın açık konumda olduğundan emin olun.
• Anahtarınızla birlikte verilen NETGEAR güç adaptörünü kullandığınızdan emin olun.

Bağlı bir cihaz için Bağlantı/Etkinlik ışığı yanmıyor veya sürekli yanıyor

Bir donanım bağlantı sorunu var.

• Kablo konektörlerinin anahtara ve cihaza güvenli bir şekilde takıldığından emin olun.
• Bağlı cihazın açık olduğundan emin olun.
• Ethernet kablosu bir NIC'ye veya başka bir Ethernet adaptörüne bağlıysa, kartın veya adaptörün doğru şekilde takıldığından ve çalıştığından emin olun.
• Kablonun 328 feet'ten (100 metre) kısa olduğundan emin olun.

Teknik Özellikler

Performans Özellikleri

Koşullar Beyanı

NETGEAR, dahili tasarım, operasyonel işlev ve/veya güvenilirliği iyileştirme amacıyla, bu belgede açıklanan üründe önceden haber vermeksizin değişiklik yapma hakkını saklı tutar.

NETGEAR, burada açıklanan ürün(ler)in veya devre düzen(ler)inin kullanımı veya uygulanması nedeniyle oluşabilecek herhangi bir sorumluluk kabul etmez.

Üretici/İthalatçı Sertifikası

NETGEAR Model FS105 v2/FS108 v2 Hızlı Ethernet Anahtarının, BMPT-AmtsblVfg 243/1991 ve Vfg 46/1992'de belirtilen koşullara uygun olarak bastırıldığı işbu belge ile onaylanır. Ancak, bazı ekipmanların (örneğin, test vericileri) düzenlemelere uygun olarak çalıştırılması belirli kısıtlamalara tabi olabilir. Lütfen çalıştırma talimatlarındaki notlara bakın.

Bu ekipmanın piyasaya sürülmesi Federal Telekomünikasyon Onayları Ofisine bildirilmiştir ve serinin düzenlemelere uygunluk açısından test edilme hakkı verilmiştir.

Federal İletişim Komisyonu (FCC) Uyumluluk Bildirimi: Radyo Frekansı Bildirimi

Bu cihaz, FCC Kurallarının 15. bölümüne uygundur. Çalıştırma aşağıdaki iki koşula tabidir:

• Bu cihaz zararlı girişime neden olmayabilir.
• Bu cihaz, istenmeyen çalışmaya neden olabilecek girişim dahil olmak üzere alınan herhangi bir girişimi kabul etmelidir.

Not: Bu ekipman test edilmiş ve FCC Kurallarının 15. bölümüne göre B Sınıfı dijital cihaz sınırlarına uygun bulunmuştur. Bu sınırlar, bir konut kurulumunda zararlı girişime karşı makul koruma sağlamak üzere tasarlanmıştır. Bu ekipman radyo frekansı enerjisi üretir, kullanır ve yayabilir ve talimatlara uygun olarak kurulmaz ve kullanılmazsa, radyo iletişimlerinde zararlı girişime neden olabilir. Ancak, belirli bir kurulumda girişim oluşmayacağının garantisi yoktur. Bu ekipman, ekipmanı kapatıp açarak belirlenebilen radyo veya televizyon alımında zararlı girişime neden olursa, kullanıcının aşağıdaki önlemlerden bir veya daha fazlasını alarak girişimi düzeltmeye çalışması önerilir:

• Alıcı antenin yönünü veya yerini değiştirin.
• Ekipman ve alıcı arasındaki mesafeyi artırın.
• Ekipmanı, alıcının bağlı olduğundan farklı bir devre üzerindeki bir prize bağlayın.
• Yardım için satıcıya veya deneyimli bir radyo/TV teknisyenine danışın.

EN 55 022 Uygunluk Beyanı

NETGEAR Model FS105 v2/FS108 v2 Hızlı Ethernet Anahtarının, Konsey Direktifi 89/336/EEC, Madde 4a'nın uygulanmasına uygun olarak radyo girişiminin üretimine karşı korunduğunu onaylamak içindir. Uygunluk, EN 55 022 Sınıf B (CISPR 22) uygulanarak beyan edilir.

Kanada İletişim Bakanlığı Radyo Girişimi Yönetmelikleri

Bu dijital cihaz (NETGEAR Model FS105 v2/FS108 v2 Hızlı Ethernet Anahtarı), Kanada İletişim Bakanlığı Radyo Girişimi Yönetmeliklerinde belirtilen dijital cihazlardan kaynaklanan radyo gürültüsü emisyonları için B Sınıfı sınırlarını aşmamaktadır.

Teknik Destek

LÜTFEN ÜRÜNÜNÜZLE BİRLİKTE GÖNDERİLEN DESTEK BİLGİLERİ KARTINA BAŞVURUN.

Ürününüzü www.NETGEAR.com/register adresinden kaydettirerek, size daha hızlı uzman teknik destek ve ürün ve yazılım yükseltmelerinin zamanında bildirimlerini sağlayabiliriz.

NETGEAR, INC.
Destek Bilgileri
Telefon: 1-888-NETGEAR (Yalnızca ABD ve Kanada için) - 7/24 telefon desteği
Diğer ülkeler için Destek Bilgileri kartına bakın.
E-posta: support@NETGEAR.com (7/24 çevrimiçi destek)
www.NETGEAR.com

© 2003 NETGEAR, Inc. NETGEAR, Netgear logosu, The Gear Guy, Auto Uplink ve Everybody's Connecting, Netgear, Inc.'in Amerika Birleşik Devletleri ve/veya diğer ülkelerdeki ticari markaları veya tescilli ticari markalarıdır. Microsoft ve Windows, Microsoft Corporation'ın Amerika Birleşik Devletleri ve/veya diğer ülkelerdeki tescilli ticari markalarıdır. Diğer marka ve ürün adları, ilgili sahiplerinin ticari markaları veya tescilli ticari markalarıdır. Bilgiler önceden haber verilmeksizin değiştirilebilir. Tüm hakları saklıdır

Temmuz 2004
