NETGEAR FS105 v2 / FS108 v2 - Fast Ethernet Switch qo'llanmasi

Mundarija

Kirish

NETGEAR® 5/8-Port Fast Ethernet Switch Model FS105 v2/FS108 v2 sizga besh yoki sakkiztagacha turli xil Ethernet-ga ulangan qurilmalarni (masalan, kompyuterlar, fayl serverlari, chop etish serverlari, printerlar, routerlar va hublar) ulash uchun arzon, ishonchli, yuqori unumdorlikdagi kommutatorni taqdim etadi.

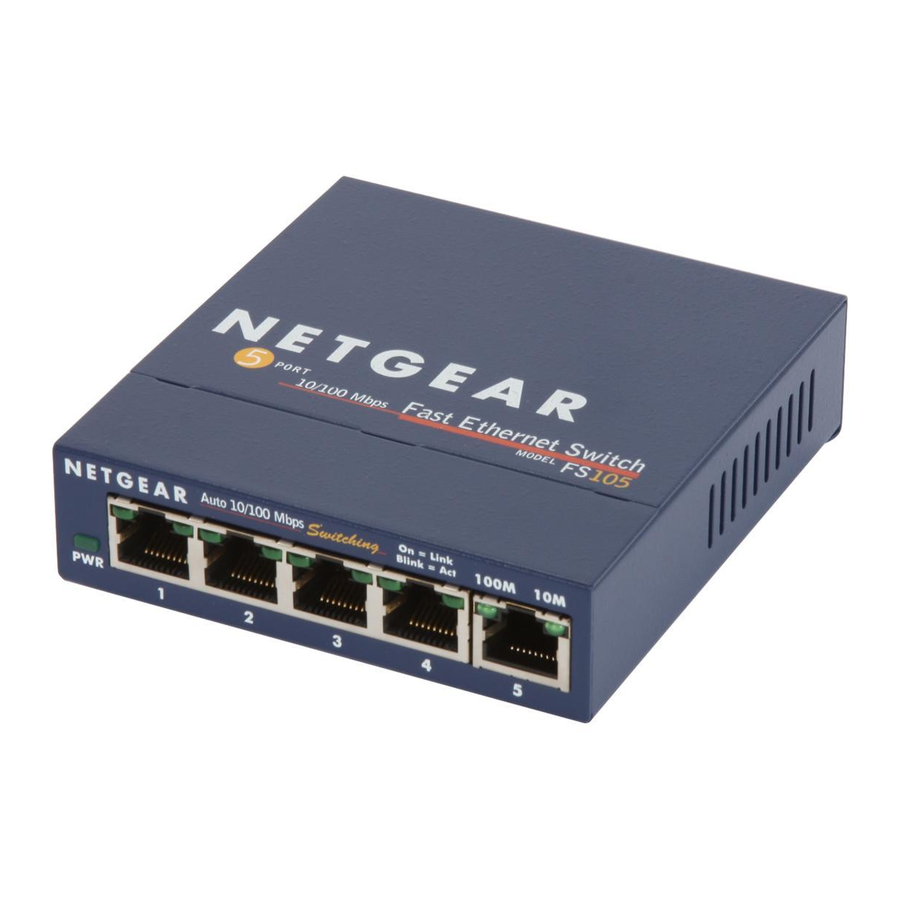

Qurilma
Fast Ethernet Switch FS105 v2/FS108 v2

Siz FS105 v2/FS108 v2 kommutatoridan kichik tarmoqni qurish uchun foydalanasiz, bu sizga tarmoqdagi boshqa qurilmalarga 10 Mbps yoki 100 Mbps tezlikda ulanish imkonini beradi. Bundan tashqari, ushbu kommutator yordamida siz kabel yoki DSL routeringizga qo'shimcha kompyuterlar qo'shishingiz mumkin. Ulanishni barcha qurilmalar bilan baham ko'radigan hubdan farqli o'laroq, FS105 v2/FS108 v2 kommutatori ikkita qurilma o'rtasida to'liq, ajratilgan 100 Mbps (yoki 10 Mbps) ulanishni ta'minlaydi. Agar qurilmada to'liq dupleks imkoniyati bo'lsa, FS105 v2/FS108 v2 kommutatori 200 Mbps (yoki 20 Mbps) ulanishni ta'minlaydi.

Ethernet kabellari to'g'ri yoki o'zaro bog'langan kabellar sifatida keladi - siz qurilmaga (kompyuter, server yoki printer) yoki tarmoq uskunalariga (hub, kommutator yoki router) ulanishingizga qarab. Auto Uplink™ funksiyasi bilan siz qaysi biridan foydalanish haqida tashvishlanishingiz shart emas. FS105 v2/FS108 v2 kommutatoridagi har bir port qurilmaning kabelini ulaganingizda avtomatik ravishda o'zini to'g'ri sozlaydi.

Agar sizning kommutatoringiz bilan bog'liq muammo bo'lsa, NETGEAR veb-saytida (www.NETGEAR.com), elektron pochta orqali (support@NETGEAR.com) va telefon orqali (telefon raqamlari uchun taqdim etilgan qo'llab-quvvatlash ma'lumotlari kartasiga qarang) kuniga 24 soat va haftada 7 kun bepul yordam taklif qiladi.

O'rnatishga umumiy nuqtai

Taxminiy vaqt: 5–10 daqiqa

  1. Qutini oching va tarkibini tekshiring.
  2. Kommutatorni o'rnatishga tayyorlaning.
  3. Kommutatorni o'rnating va boshqa qurilmalarni ulang.

Qutini oching va tarkibini tekshiring

Quti tarkibi

Qutini ochganingizda, hamma narsani olganingizni tekshiring. Paket quyidagilarni o'z ichiga oladi:

  • 5/8-Port Fast Ethernet Switch FS105 v2/FS108 v2
  • AC quvvat adapteri
  • Devorga o'rnatish vintlari
  • FS105 v2/FS108 v2 O'rnatish qo'llanmasi (ushbu hujjat)
  • Kafolat va qo'llab-quvvatlash ma'lumotlari kartasi

Agar sizda yuqorida sanab o'tilganlarning hammasi bo'lmasa, aloqa ma'lumotlari uchun qo'llab-quvvatlash ma'lumotlari kartasiga qarang. Agar sizda Texnik qo'llab-quvvatlash ma'lumotlari kartasining o'zi bo'lmasa, www.NETGEAR.com saytining Mijozlarga xizmat ko'rsatish bo'limida aloqa ma'lumotlarini oling.

Kommutatorni o'rnatishga tayyorlaning

Kommutatorni qayerga qo'yishni xohlashingizni hal qiling. Stol, ish stoli yoki javon kabi tekis gorizontal sirtni toping. Kommutator devorga o'rnatish vintlari bilan birga keladi. Agar siz kommutatorni devordagi ochiq joyga osib qo'ymoqchi bo'lsangiz, vintlardan foydalanishingiz mumkin.

Tanlangan joy quyidagilarga mos kelishiga ishonch hosil qiling:

  • To'g'ridan-to'g'ri quyosh nurida yoki isitgich yoki isitish teshigi yaqinida emas.
  • Tartibsiz yoki gavjum emas. Kommutatorning barcha tomonlarida kamida 2 dyuym (5 sm) bo'sh joy bo'lishi kerak.
  • Yaxshi shamollatiladigan (ayniqsa, agar u shkafda bo'lsa).

Shuningdek, kommutatorga ulashni xohlagan har bir qurilma uchun RJ-45 ulagichlari bilan bitta 5-toifali (Cat 5) Ethernet kabeli kerak bo'ladi. Har bir Ethernet kabeli 328 futdan (100 metrdan) kam bo'lishi kerak.

Kommutatorni o'rnating va boshqa qurilmalarni ulang

Boshqa qurilmalarni ulang

  1. Kommutatorni tekis yuzaga qo'ying yoki vintlarga ilib qo'ying.
  2. Har bir qurilma uchun Ethernet kabelining bir uchini qurilmadagi portga, ikkinchi uchini kommutatordagi Ethernet portlaridan biriga ulang.
    Eslatma: Agar ushbu kommutatorga ulash uchun 5 yoki 8 tadan ortiq qurilmangiz bo'lsa, ularni hubga yoki boshqa kommutatorga ulashingiz va keyin shu hub yoki kommutatorni ushbu kommutatorga ulashingiz kerak.
  3. Quvvat adapterining simini kommutatorning orqa tomoniga ulang va keyin adapterni quvvat manbaiga (masalan, devor rozetkasi yoki quvvat uzatgich) ulang.
    Quvvat indikatori yonishi kerak.
    Ulanish (bog'lanish) paytida har bir ulangan va quvvatlangan qurilma uchun tegishli port raqami yonishi kerak va faollik sodir bo'lganda miltillashi kerak.
    Eslatma: Agar biron bir indikator ko'rsatilgandek ishlamasa, Muammolarni bartaraf etish bo'limiga o'ting.

Muammolarni bartaraf etish

Quvvat indikatori yonmayapti

Kommutator quvvatga ega emas.

  • Quvvat simi kommutatorga to'g'ri ulanganligiga ishonch hosil qiling.
  • Quvvat adapteri ishlaydigan rozetkaga to'g'ri ulanganligiga ishonch hosil qiling. Agar u quvvat uzatgichda bo'lsa, quvvat uzatgich yoqilganligiga ishonch hosil qiling. Agar rozetka yorug'lik tugmasi bilan boshqarilsa, tugma yoqilgan holatda ekanligiga ishonch hosil qiling.
  • Kommutator bilan birga yetkazib berilgan NETGEAR quvvat adapteridan foydalanayotganingizga ishonch hosil qiling.

Uskuna ulanishi bilan bog'liq muammo bor.

  • Kabel ulagichlari kommutatorga va qurilmaga mahkam ulanganligiga ishonch hosil qiling.
  • Ulangan qurilma yoqilganligiga ishonch hosil qiling.
  • Agar Ethernet kabeli NIC yoki boshqa Ethernet adapteriga ulangan bo'lsa, karta yoki adapter to'g'ri o'rnatilganligiga va ishlayotganligiga ishonch hosil qiling.
  • Kabel 328 futdan (100 metrdan) kam ekanligiga ishonch hosil qiling.

Texnik xususiyatlar

Standartlarga muvofiqlik: IEEE 802.3i 10BASE-T Ethernet, IEEE 802.3u, 100BASE-TX Fast Ethernet
IEEE 802.3x Oqimni boshqarish; Windows®, Mac® OS, NetWare®, Linux® bilan mos keladi
Ma'lumotlar tezligi: 100BASE-TX uchun 4B/5B kodlash va MLT-3 fizik interfeysi bilan 100 Mbps 10 yoki 100 Mbps yarim dupleks
Tarmoq interfeysi: 10BASE-T yoki 100BASE-TX Ethernet interfeysi uchun RJ-45 ulagichi
DC quvvati: Maksimal 7,5 Vt va 7,5 V @ 1A DC kirish
Fizik o'lchamlar: FS105 v2 - K: 94,8 mm (3,73") E: 101 mm (3,98") B: 27 mm (1,06")
FS108 v2 - K: 158 mm (6,22") E: 101 mm (3,98") B: 27 mm (1,06")
Og'irligi: FS105 v2 - 0,275 kg (0,6 lbs); FS108 v2 - 0,49 kg (1,08 lbs)
Ishlash harorati: 0 dan 40˚ C gacha (32 dan 104˚ F gacha)
Ishlash namligi: 10% dan 90% gacha nisbiy namlik, kondensatsiz
Elektromagnit muvofiqlik: CE belgisi, Tijorat; FCC 15-qism, B sinfi; EN 55 022 (CISPR 22) B sinfi, C-Tick
Quvvat adapteri uchun xavfsizlik agentligi tomonidan tasdiqlashlar: CE belgisi, Tijorat UL ro'yxatga olingan (UL 1950), TUV litsenziyasi (EN 60950), C-Tick

Ishlash xususiyatlari

Kadrni filtrlash tezligi: 10M port uchun maksimal 14 800 kadr/sek / 100M port uchun maksimal 148 800 kadr/sek
Kadrni uzatish tezligi: 10M port uchun maksimal 14 800 kadr/sek / 100M port uchun maksimal 148 800 kadr/sek
Tarmoq kechikishi: (64 baytli paketlardan foydalanish) 100 Mbps dan 100 Mbps gacha: maksimal 20 µs
Manzillar bazasining hajmi: 1024 MAC manzili
Manzillash: 48-bitli MAC manzili
Navbat buferi: FS105 v2 - 64 kilobayt; FS108 v2 - 96 kilobayt

Shartlar bayonoti

Ichki dizaynni, operatsion funksiyani va/yoki ishonchlilikni yaxshilash maqsadida NETGEAR ushbu hujjatda tavsiflangan mahsulotga ogohlantirishsiz o'zgartirishlar kiritish huquqini o'zida saqlab qoladi.

NETGEAR ushbu yerda tavsiflangan mahsulot(lar) yoki sxema(lar)dan foydalanish yoki qo'llash natijasida yuzaga kelishi mumkin bo'lgan har qanday javobgarlikni o'z zimmasiga olmaydi.

Ishlab chiqaruvchi/Importyor sertifikati

Shu bilan tasdiqlanadiki, NETGEAR Model FS105 v2/FS108 v2 Fast Ethernet Switch BMPT-AmtsblVfg 243/1991 va Vfg 46/1992 da belgilangan shartlarga muvofiq bostirilgan. Ba'zi uskunalar (masalan, sinov uzatgichlari)ning qoidalarga muvofiq ishlashi, ammo, ma'lum cheklovlarga duchor bo'lishi mumkin. Iltimos, foydalanish bo'yicha ko'rsatmalardagi eslatmalarga murojaat qiling.

Telekommunikatsiya bo'yicha federal idoraga ushbu uskunani bozorda joylashtirish to'g'risida xabar berildi va qoidalarga muvofiqligini tekshirish uchun seriyani sinovdan o'tkazish huquqi berildi.

Federal Aloqa Komissiyasi (FCC) Muvofiqlik Bildirishi: Radiochastotalik Bildirishi

Ushbu qurilma FCC qoidalarining 15-qismiga mos keladi. Ishlash quyidagi ikkita shartga bog'liq:

  • Ushbu qurilma zararli shovqinni keltirib chiqarmasligi mumkin.
  • Ushbu qurilma qabul qilingan har qanday shovqinni, shu jumladan istalmagan ishlashga olib kelishi mumkin bo'lgan shovqinni qabul qilishi kerak.

Eslatma: Ushbu uskunalar sinovdan o'tkazildi va FCC qoidalarining 15-qismiga muvofiq B sinfidagi raqamli qurilma uchun cheklovlarga mos kelishi aniqlandi. Ushbu cheklovlar turar joyni o'rnatishda zararli shovqinga qarshi oqilona himoya qilish uchun mo'ljallangan. Ushbu uskunalar radiochastotalik energiyasini ishlab chiqaradi, ishlatadi va tarqatishi mumkin va agar ko'rsatmalarga muvofiq o'rnatilmasa va ishlatilmasa, radioaloqa uchun zararli shovqinni keltirib chiqarishi mumkin. Biroq, muayyan o'rnatishda shovqin bo'lmaydi degan kafolat yo'q. Agar ushbu uskunalar radio yoki televidenie qabul qilishiga zararli shovqinni keltirib chiqarsa, buni uskunani o'chirish va yoqish orqali aniqlash mumkin bo'lsa, foydalanuvchiga quyidagi choralardan biri yoki bir nechtasi bilan shovqinni tuzatishga urinish tavsiya etiladi:

  • Qabul qiluvchi antennaning yo'nalishini o'zgartiring yoki joyini o'zgartiring.
  • Uskunalar va qabul qilgich o'rtasidagi masofani oshiring.
  • Uskunalarni qabul qilgich ulanganidan farqli bo'lgan zanjirdagi rozetkaga ulang.
  • Yordam uchun dilerga yoki tajribali radio/TV texnikiga murojaat qiling.

EN 55 022 Muvofiqlik Deklaratsiyasi

Shu bilan tasdiqlanadiki, NETGEAR Model FS105 v2/FS108 v2 Fast Ethernet Switch Kengashning 89/336/EEC Direktivasining 4a-moddasini qo'llashga muvofiq radio shovqinini yaratishdan himoyalangan. Muvofiqlik EN 55 022 B sinfini (CISPR 22) qo'llash orqali e'lon qilinadi.

Kanada Aloqa Departamenti Radio Shovqin Qoidalari

Ushbu raqamli apparat (NETGEAR Model FS105 v2/FS108 v2 Fast Ethernet Switch) Kanada Aloqa Departamentining Radio Shovqin Qoidalarida belgilanganidek, raqamli apparatlardan radio-shovqin emissiyasi uchun B sinfi chegaralaridan oshmaydi.

Texnik qo'llab-quvvatlash

ILTImOS, MAHSULOTINGIZ BILAN YUBORILGAN QO'LLAB-QUVVATLASH MA'LUMOTLARI KARTASIGA MUROJAAT QILING.

Mahsulotingizni www.NETGEAR.com/register saytida ro'yxatdan o'tkazish orqali biz sizga tezroq ekspert texnik yordam va mahsulot va dasturiy ta'minot yangilanishlari haqida o'z vaqtida xabarlar berishimiz mumkin.

NETGEAR, INC.
Qo'llab-quvvatlash ma'lumotlari
Telefon: 1-888-NETGEAR (Faqat AQSh va Kanada uchun) - 24 x7 telefon orqali qo'llab-quvvatlash
Boshqa mamlakatlar uchun Qo'llab-quvvatlash ma'lumotlari kartasiga qarang.
E-mail: support@NETGEAR.com (24 x 7 onlayn qo'llab-quvvatlash)
www.NETGEAR.com

© 2003 NETGEAR, Inc. NETGEAR, Netgear logotipi, The Gear Guy, Auto Uplink va Everybody's Connecting - bu Netgear, Inc.ning Qo'shma Shtatlardagi va/yoki boshqa mamlakatlardagi savdo belgilari yoki ro'yxatdan o'tgan savdo belgilaridir. Microsoft va Windows - Microsoft Corporationning Qo'shma Shtatlardagi va/yoki boshqa mamlakatlardagi ro'yxatdan o'tgan savdo belgilaridir. Boshqa brend va mahsulot nomlari tegishli egalarining savdo belgilari yoki ro'yxatdan o'tgan savdo belgilaridir. Ma'lumotlar ogohlantirishsiz o'zgartirilishi mumkin. Barcha huquqlar himoyalangan

2004-yil iyul
