NETGEAR ProSafe GS108 8-Port Switch Kullanım Kılavuzu

Giriş

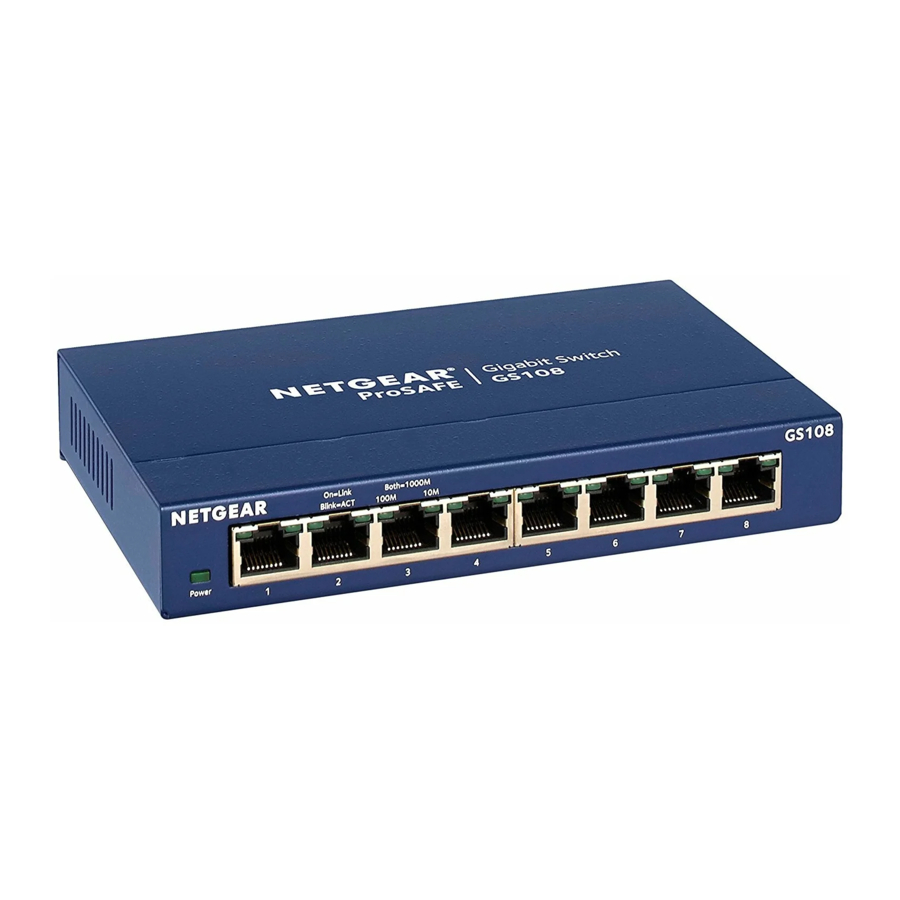

NETGEAR^® 8-Port Gigabit Ethernet Switch Model GS108, sekiz adede kadar farklı Ethernet özellikli cihazı (bilgisayarlar, dosya sunucuları ve yönlendiriciler gibi) inanılmaz Gigabit Ethernet hızlarında bağlamak için düşük maliyetli, güvenilir, yüksek performanslı bir anahtar sağlar.

GS108 Gigabit Ethernet Switch, ağdaki diğer cihazlara 10, 100 veya 1000 Mbps erişim sağlayan küçük bir ağ oluşturmanızı sağlar. İki cihaz arasında tam, özel bir 1000 (veya 100 veya 10 Mbps) bağlantı sağlar. Bir cihazın tam çift yönlü özelliği varsa, GS108 anahtarı 2000 Mbps (veya 200 veya 20 Mbps) bağlantı sağlar. Bu, GS108'in çok büyük dosyaları bile anında ağınız üzerinden taşıyabileceği anlamına gelir. Ek bir avantaj olarak, bu anahtar hem Windows hem de Macintosh bilgisayarlarla çalışır.

Ethernet kabloları, bir cihaza (bilgisayar, sunucu veya yazıcı) mı yoksa ağ ekipmanına (hub, anahtar veya yönlendirici) mi bağlandığınıza bağlı olarak düz veya çapraz kablolar olarak gelir. Auto Uplink™ özelliği sayesinde, hangisini kullandığınız konusunda endişelenmenize gerek kalmaz. GS108 anahtarındaki her bağlantı noktası, bir cihazın kablosunu taktığınızda otomatik olarak kendini doğru şekilde yapılandırır.

Anahtarınızla ilgili bir sorun yaşarsanız, NETGEAR Web'de (www.NETGEAR.com), e-posta (support@NETGEAR.com) ve telefonla (telefon numaraları için sağlanan destek bilgileri kartına bakın) 7 gün 24 saat teknik destek sunar.

Kurulum Genel Bakışı

Tahmini Süre: 5–10 dakika

1. Kutuyu açın ve içeriği doğrulayın.
2. Anahtarı kurmaya hazırlanın.
3. Anahtarı kurun ve diğer cihazları bağlayın.

Kutuyu açtığınızda, her şeyi aldığınızı doğrulayın. Paket şunları içerir:

• 8-Port Gigabit Ethernet Switch GS108 (8-Port Gigabit Ethernet Anahtarı GS108)
• AC power adapter (AC güç adaptörü)
• Wall-mounting screws (Duvara montaj vidaları)
• GS108 Installation Guide (GS108 Kurulum Kılavuzu) (bu belge)
• Warranty and registration card (Garanti ve kayıt kartı)
• Support information card (Destek bilgileri kartı)

Yukarıda listelenen her şeye sahip değilseniz, iletişim bilgileri için destek bilgileri kartına bakın. Destek bilgileri kartının kendisi eksikse, www.NETGEAR.com adresindeki Müşteri Hizmetleri alanından iletişim bilgilerini alın.

Anahtarı Kurmaya Hazırlanın

Anahtarı nereye yerleştirmek istediğinize karar verin. Masa, çalışma masası veya raf gibi düz yatay bir yüzey bulun. Anahtar, duvara montaj vidalarıyla birlikte gelir. Anahtarı duvardaki açık bir alana asmak isterseniz vidaları kullanabilirsiniz.

Seçilen konumun şunlardan emin olun:

• Doğrudan güneş ışığı almayan veya ısıtıcıya veya ısıtma menfezine yakın olmayan.
• Dağınık veya kalabalık olmayan. Anahtarın her tarafında en az 2 inç (5 cm) boş alan olmalıdır.
• İyi havalandırılmış (özellikle bir dolapta ise).

Ayrıca, anahtara bağlamak istediğiniz her cihaz için RJ-45 konektörlü bir Kategori 5 (Cat 5) Ethernet kablosuna ihtiyacınız olacaktır. Her Ethernet kablosu 328 feet'ten (100 metre) kısa olmalıdır.

Anahtarı Kurun ve Diğer Cihazları Bağlayın

1. Anahtarı düz bir yüzeye yerleştirin veya vidalara takın.
2. Her cihaz için, bir Ethernet kablosunun bir ucunu cihazdaki bağlantı noktasına ve diğer ucunu anahtardaki Ethernet bağlantı noktalarından birine takın.
3. Güç adaptörünün kablosunu anahtarın arkasına takın ve ardından adaptörü bir güç kaynağına (duvar prizi veya uzatma kablosu gibi) takın.

Bağlı ve Model GS108 8-Port 10/100/1000 Mbps Gigabit Ethernet Switch (Model GS108 8-Port 10/100/1000 Mbps Gigabit Ethernet Anahtarı) ile güç verilen her cihaz için karşılık gelen Bağlantı LED'i yanmalı ve etkinlik oluştuğunda yanıp sönmelidir. Bağlantı 1.000 Mbps veya 100 Mbps ise, RJ-45 jakındaki LED yanacaktır. Bağlantı 10 Mbps ise, ön panelin sol tarafındaki 10M LED'i yanacaktır.

Not: Herhangi bir ışık belirtildiği gibi çalışmıyorsa, Sorun Giderme bölümüne gidin.

Sorun Giderme

Güç ışığı yanmıyor

Anahtarın gücü yok.

• Güç kablosunun anahtara düzgün şekilde bağlandığından emin olun.
• Güç adaptörünün çalışan bir elektrik prizine düzgün şekilde bağlandığından emin olun. Bir uzatma kablosundaysa, uzatma kablosunun açık olduğundan emin olun. Priz bir ışık anahtarıyla kontrol ediliyorsa, anahtarın açık konumda olduğundan emin olun.
• Anahtarınızla birlikte verilen NETGEAR güç adaptörünü kullandığınızdan emin olun.

Bağlı bir cihaz için bağlantı noktası numarası ışığı yanmıyor veya sürekli yanıyor

Bir donanım bağlantı sorunu var.

• Kablo konektörlerinin anahtara ve cihaza güvenli bir şekilde takıldığından emin olun.
• Bağlı cihazın açık olduğundan emin olun.
• Ethernet kablosu bir NIC'ye veya başka bir Ethernet adaptörüne bağlıysa, kartın veya adaptörün doğru şekilde takıldığından ve çalıştığından emin olun.
• Kablonun 328 feet'ten (100 metre) kısa olduğundan emin olun.

Teknik Özellikler

Koşullar Bildirimi

NETGEAR, dahili tasarımı, operasyonel işlevi ve/veya güvenilirliği iyileştirme amacıyla, bu belgede açıklanan üründe önceden haber vermeksizin değişiklik yapma hakkını saklı tutar.

NETGEAR, burada açıklanan ürün(ler)in veya devre düzeni(ler)in kullanımı veya uygulanmasından kaynaklanabilecek herhangi bir sorumluluk kabul etmez.

Üretici/İthalatçı Sertifikası

NETGEAR Model GS108 Gigabit Ethernet Switch'in BMPT-AmtsblVfg 243/1991 ve Vfg 46/1992'de belirtilen koşullara uygun olarak bastırıldığı işbu belge ile onaylanmıştır. Ancak, bazı ekipmanların (örneğin, test vericileri) düzenlemelere uygun olarak çalıştırılması belirli kısıtlamalara tabi olabilir. Lütfen çalıştırma talimatlarındaki notlara bakın.

Bu ekipmanın piyasaya sürülmesi Federal Telekomünikasyon Onayları Ofisi'ne bildirilmiş ve serinin düzenlemelere uygunluk açısından test edilmesi hakkı verilmiştir.

Federal İletişim Komisyonu (FCC) Uyumluluk Bildirimi: Radyo Frekansı Bildirimi

Bu cihaz, FCC Kurallarının 15. bölümüne uygundur. Çalıştırma aşağıdaki iki koşula tabidir:

• Bu cihaz zararlı girişime neden olmayabilir.
• Bu cihaz, istenmeyen çalışmaya neden olabilecek girişim dahil olmak üzere, alınan herhangi bir girişimi kabul etmelidir.

Not: Bu ekipman test edilmiş ve FCC Kurallarının 15. bölümüne göre A Sınıfı dijital cihaz sınırlarına uygun bulunmuştur. Bu sınırlar, bir konut kurulumunda zararlı girişime karşı makul koruma sağlamak üzere tasarlanmıştır. Bu ekipman radyo frekansı enerjisi üretir, kullanır ve yayabilir ve talimatlara uygun olarak kurulmaz ve kullanılmazsa, radyo iletişimlerinde zararlı girişime neden olabilir. Ancak, belirli bir kurulumda girişim oluşmayacağının garantisi yoktur. Bu ekipman, radyo veya televizyon alımında zararlı girişime neden olursa, ekipmanı kapatıp açarak belirlenebilir, kullanıcının aşağıdaki önlemlerden bir veya daha fazlasını alarak girişimi düzeltmeye çalışması önerilir:

• Alıcı antenin yönünü veya yerini değiştirin.
• Ekipman ve alıcı arasındaki mesafeyi artırın.
• Ekipmanı, alıcının bağlı olduğundan farklı bir devredeki bir prize bağlayın.
• Yardım için satıcıya veya deneyimli bir radyo/TV teknisyenine danışın.

EN 55 022 Uygunluk Beyanı

Bu, NETGEAR Model GS108 Gigabit Ethernet Switch'in, Konsey Direktifi 89/336/EEC, Madde 4a'nın uygulanmasına uygun olarak radyo girişiminin üretimine karşı korunduğunu onaylamak içindir. Uygunluk, EN 55 022 Sınıf A (CISPR 22) uygulamasıyla beyan edilir.

Kanada İletişim Bakanlığı Radyo Girişim Düzenlemeleri

Bu dijital cihaz (NETGEAR Model GS108 Gigabit Ethernet Switch), Kanada İletişim Bakanlığı Radyo Girişim Düzenlemelerinde belirtilen dijital cihazlardan kaynaklanan radyo gürültüsü emisyonları için A Sınıfı sınırlarını aşmamaktadır.

Teknik Destek

Lütfen ürününüzle birlikte gönderilen Destek Bilgileri kartına bakın.

Ürününüzü www.NETGEAR.com/register adresinde kaydettirerek, size daha hızlı uzman teknik destek ve ürün ve yazılım yükseltmelerinin zamanında bildirimlerini sağlayabiliriz.
