NETGEAR GS516UP, GS524UP Navodila za namestitev

Vsebina

1 Uvod
2 Vsebina paketa
3 Registrirajte se z aplikacijo NETGEAR Insight
4 Povežite stikalo
5 Preverite LED diode
6 Način PoE
7 Premisleki glede PoE
8 Odpravljanje težav s PoE
9 Namestitev stikala v omaro
10 Specifikacije
11 Podpora in skupnost
12 Regulativne in pravne zadeve
13 Reference
14 Prenesi navodilo
15 V drugih jezikih

Uvod

Namestitev za:

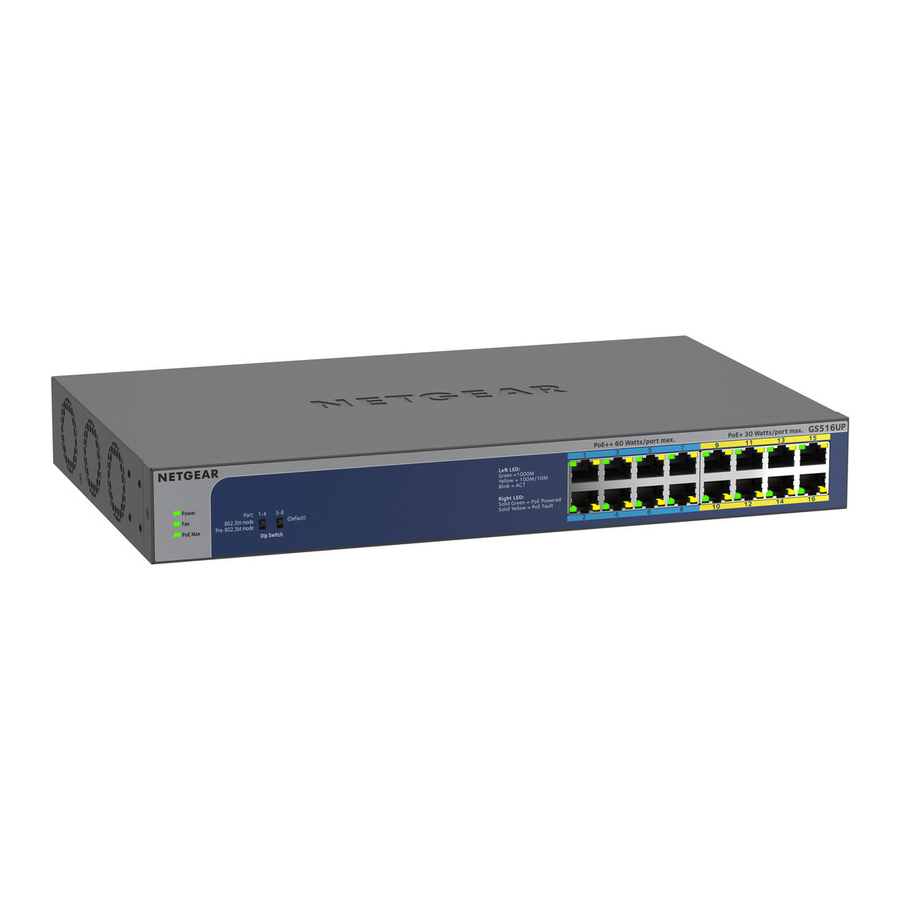

16-Port Gigabit Ethernet Nenadzorovano Ultra60 PoE++ stikalo, Model GS516UP
24-Port Gigabit Ethernet Nenadzorovano Ultra60 PoE++ stikalo, Model GS524UP

Vsebina paketa

Stikalo model GS516UP ali GS524UP
Napajalni kabel (različno glede na regijo)
Komplet za montažo v omaro
Štiri gumijaste nogice
Navodila za namestitev in letak Insight

Opomba: Priporočamo, da za Gigabit Ethernet povezave uporabljate kabel kategorije 5e (Cat 5e) ali kabel z višjo oceno.

To stikalo je zasnovano samo za notranjo uporabo. Če se želite povezati z napravo, ki se nahaja na prostem, mora biti zunanja naprava ustrezno ozemljena in zaščitena pred prenapetostjo, med stikalo in zunanjo napravo pa morate namestiti Ethernet prenapetostno zaščito. V nasprotnem primeru lahko poškodujete stikalo.

Preden to stikalo povežete z zunanjimi kabli ali napravami, si oglejte https://kb.netgear.com/000057103 za varnostne informacije in informacije o garanciji.

Registrirajte se z aplikacijo NETGEAR Insight

Poiščite NETGEAR Insight in prenesite najnovejšo aplikacijo.
Če ga še nimate, ustvarite račun NETGEAR.
Tapnite meni v zgornjem levem kotu.
Tapnite REGISTER ANY NETGEAR DEVICE (Registriraj katero koli napravo NETGEAR).
Vnesite serijsko številko, ki se nahaja na dnu stikala, ali uporabite kamero na svoji mobilni napravi za skeniranje črtne kode serijske številke.
Tapnite GO (Pojdi). Stikalo je registrirano in dodano v vaš račun. Zdaj si lahko ogledate stikalo v aplikaciji NETGEAR Insight.

Opomba: Ker je to nenadzorovano stikalo, ga ne morete konfigurirati ali upravljati v NETGEAR Insight.

Povežite stikalo

Primeri povezav

Model GS516UP zagotavlja PoE++ (802.3bt) napajanje na priključkih 1–8 z do 60 W na vsak priključek in PoE+ (802.3at) napajanje na priključkih 9–16 z do 30 W na vsak priključek. Skupni proračun moči PoE za stikalo je 380 W na vseh aktivnih priključkih PoE.

Model GS524UP zagotavlja PoE++ (802.3bt) napajanje na priključkih 1–16 z do 60 W na vsak priključek in PoE+ (802.3at) napajanje na priključkih 17–24 z do 30 W na vsak priključek. Skupni proračun moči PoE za stikalo je 480 W na vseh aktivnih priključkih PoE.

Preverite LED diode

Ko priključite napajalni kabel na stikalo in ga vključite v električno vtičnico, LED diode označujejo stanje.

LED	Opis
Power (Napajanje)		Neprekinjeno zelena. Stikalo je vklopljeno in deluje normalno. Izklopljena. Stikalo ni napajano.
Fan (Ventilator)		Izklopljena. Ventilator deluje pravilno. Neprekinjeno rumena. Ventilator ne deluje pravilno.
PoE Max (Stanje proračuna PoE stikala)		Izklopljena. Na voljo je dovolj (več kot 7 W) moči PoE. Neprekinjeno rumena. Na voljo je manj kot 7 W moči PoE. Utripajoča rumena. Vsaj enkrat v prejšnjih dveh minutah je bilo na voljo manj kot 7 W moči PoE.
Leva LED priključka		Neprekinjeno zelena. 1000 Mbps povezava na tem priključku. Utripajoča zelena. 1000 Mbps aktivnost na tem priključku. Neprekinjeno rumena. 100 Mbps ali 10 Mbps povezava na tem priključku. Utripajoča rumena. 100 Mbps ali 10 Mbps aktivnost na tem priključku. Izklopljena. Na tem priključku ni zaznana nobena povezava.
Desna LED priključka		Neprekinjeno zelena. Priključek zagotavlja napajanje PoE. Izklopljena. Priključek ne zagotavlja napajanja PoE. Neprekinjeno rumena. Prišlo je do napake PoE.

Način PoE

Stikala DIP na sprednji plošči vam omogočajo, da izberete naslednje načine PoE++:

802.3bt mode (način 802.3bt). Način za naprave, ki so v celoti skladne s standardom IEEE 802.3bt (PoE++). To je privzeti način za vse priključke PoE++.
pre-802.3bt mode (način pre-802.3bt). Način za naprave, ki lahko prejmejo moč, večjo od 30 W, vendar niso v celoti skladne s standardom IEEE 802.3bt (PoE++).

PoE++ Mode (Način PoE++)	DIP Switch Position (Položaj stikala DIP)	Ports 1–4 (Priključki 1–4)	Ports 5–8 (Priključki 5–8)	Ports 9–12 (GS524UP Only) (Priključki 9–12 (samo GS524UP))	Ports 13–16 (GS524UP Only) (Priključki 13–16 (samo GS524UP))
802.3bt	Up (Gor)	Default (Privzeto)	Default (Privzeto)	Default (Privzeto)	Default (Privzeto)
pre-802.3bt	Down (Dol)	Optional (Izbirno)	Optional (Izbirno)	Optional (Izbirno)	Optional (Izbirno)

Za informacije o tem, kateri način izbrati, si oglejte dokumentacijo, ki je priložena napajani napravi (PD). Če niste prepričani, ohranite privzeti način. Če pa se PD ne vklopi, nastavite stikalo DIP na način pre-802.3bt.

Premisleki glede PoE

Moč PoE, ki jo stikalo dovaja napravam, ki jih napaja (PD), je razvrščena po prioriteti v naraščajočem vrstnem redu vrat. Če zahteve po moči za priključene PD presegajo skupni proračun moči stikala, se PD na vratih z najvišjo številko onemogoči, da se zagotovi, da so PD, priključeni na vrata z višjo prioriteto in nižjo številko, podprti najprej.

PD, naveden kot naprava, ki jo napaja 802.3bt PoE++, ne zahteva nujno največje omejitve moči specifikacije. Mnogi PD zahtevajo manj moči, kar potencialno omogoča, da so vsa vrata PoE++ in PoE+ aktivna hkrati.

Naslednja tabela prikazuje standardne razpone moči, izračunane z največjo dolžino kabla 328 čevljev (100 metrov).

Razred naprave	Združljiv standard PoE	Opis razreda	Največja moč, ki jo dovaja stikalo	Moč, dostavljena PD
0	PoE, PoE+ in PoE++	Privzeta moč (polna)	0,44 W	0,44 W–12,95 W
1	PoE, PoE+ in PoE++	Zelo nizka moč	4,0 W	0,44 W–3,84 W
2	PoE, PoE+ in PoE++	Nizka moč	7,0 W	3,84 W–6,49 W
3	PoE, PoE+ in PoE++	Srednja moč	15,4 W	6,49 W–12,95 W
4	PoE+ in PoE++	Visoka moč	30,0 W	12,95 W–25,5 W
5–6	Samo PoE++	Ultra moč	45,0 W	25,5 W–51 W

Če naprava prejme nezadostno moč PoE od stikala, razmislite o uporabi krajšega kabla.

Maj 2020 © NETGEAR, Inc., NETGEAR in logotip NETGEAR sta blagovni znamki družbe NETGEAR, Inc. Vse blagovne znamke, ki niso NETGEAR, se uporabljajo samo za referenčne namene.

Odpravljanje težav s PoE

Tukaj je nekaj nasvetov za odpravljanje težav s PoE, ki se lahko pojavijo:

Če LED-lučka PoE Max sveti rumeno, odklopite eno ali več naprav PoE, da preprečite prekomerno naročnino na PoE.
Za vsako napravo, ki jo napaja (PD) in je priključena na stikalo, ustrezna LED-lučka PoE na stikalu sveti zeleno. Če LED-lučka PoE sveti rumeno, je prišlo do napake PoE in PoE se je ustavil zaradi enega od pogojev, navedenih v naslednji tabeli.

Pogoj napake PoE	Možna rešitev
Na vratih je prišlo do kratkega stika, povezanega s PoE.	Težava je najverjetneje v priključeni PD. Preverite stanje PD ali znova zaženite PD tako, da odklopite in ponovno priključite PD.
Zahteva po moči PoE PD je presegla največjo raven, ki jo dovoljuje stikalo. Največja raven je 15,4 W za povezavo PoE, 30 W za povezavo PoE+ in 60 W za povezavo PoE++.
Tok PoE na vratih je presegel klasifikacijsko omejitev PD.
Napetost PoE na vratih je zunaj območja, ki ga dovoljuje stikalo.	Znova zaženite stikalo, da preverite, ali se stanje reši samo od sebe.

Namestitev stikala v omaro

Priporočamo, da uporabite nosilce in vijake, ki so priloženi stikalu.

Pritrdite priložene pritrdilne nosilce na stran stikala.
Vstavite priložene majhne vijake skozi vsak nosilec in v luknje za pritrditev nosilca v stikalu.
Privijte vijake z izvijačem Phillips št. 1, da pritrdite vsak nosilec.
Poravnajte pritrdilne luknje v nosilcih z luknjami v omari in vstavite priložene vijake s ploščato glavo (izbirate lahko med dvema vrstama vijakov s ploščato glavo) z najlonskimi podložkami skozi vsak nosilec in v omaro.
Privijte vijake z izvijačem Phillips št. 2, da pritrdite pritrdilne nosilce na omaro.

Specifikacije

Specifikacija	Model GS516UP	Model GS524UP
Vrata RJ-45	16 Gigabit Ethernet za 1 Gbps, 100 Mbps in 10 Mbps.	24 Gigabit Ethernet za 1 Gbps, 100 Mbps in 10 Mbps.
Vrata PoE++	8 (vrata 1–8)	16 (vrata 1–16)
Vrata PoE+	8 (vrata 9–16)	8 (vrata 17–24)
Največji proračun PoE	380 W za celotno stikalo	480 W za celotno stikalo
Vhodna moč AC	100–240 V ~ 50/60 Hz, 8–4 A	100–240 V ~ 50/60 Hz, 8–4 A
Dimenzije (Š x G x V)	13. 13,0 x 8,2 x 1,7 in. (330 x 207 x 43 mm)	15. 15,4 x 8,7 x 1,7 in. (390 x 220 x 43 mm)
Teža	5. 5,73 lb (2,6 kg)	6. 6,83 lb (3,1 kg)
Delovna temperatura	32–122 °F (0–50 °C)
Delovna vlažnost	10 %–90 % relativne vlažnosti, brez kondenzacije
Skladnost	FCC razred A, UL 62368-1, CB, CE LVD, CE razred A, VCCI razred A, RCM razred A, KC, BSMI

Podpora in skupnost

Obiščite netgear.com/support, da dobite odgovore na svoja vprašanja in dostopate do najnovejših prenosov.

Oglejte si lahko tudi našo skupnost NETGEAR za koristne nasvete na community.netgear.com.

Regulativne in pravne zadeve

Če se ta izdelek prodaja v Kanadi, lahko do tega dokumenta v kanadski francoščini dostopate na https://www.netgear.com/support/download/.
Za informacije o skladnosti s predpisi, vključno z izjavo EU o skladnosti, obiščite https://www.netgear.com/about/regulatory/.
Pred priključitvijo napajalnika si oglejte dokument o skladnosti s predpisi.
Za pravilnik o zasebnosti družbe NETGEAR obiščite https://www.netgear.com/about/privacy-policy.
Z uporabo te naprave se strinjate s pogoji in določili družbe NETGEAR na https://www.netgear.com/about/terms-and-conditions. Če se ne strinjate, vrnite napravo na mesto nakupa v roku za vračilo.
Ne uporabljajte te naprave na prostem. Vir PoE je namenjen samo za povezavo znotraj stavbe.
