Manuali i Instalimit NETGEAR GS516UP, GS524UP

Përmbajtja

1 Hyrje
2 Përmbajtja e paketës
3 Regjistrohu me aplikacionin NETGEAR Insight
4 Lidhni switch-in
5 Kontrolloni LED-et
6 Modaliteti PoE
7 Konsideratat PoE
8 Zgjidhja e problemeve PoE
9 Montoni switch-in në një raft
10 Specifikimet
11 Mbështetje dhe Komunitet
12 Rregulloret dhe ligjet
13 Referencat
14 Shkarko manual
15 Në Gjuhë të Tjera

Hyrje

Instalimi për:

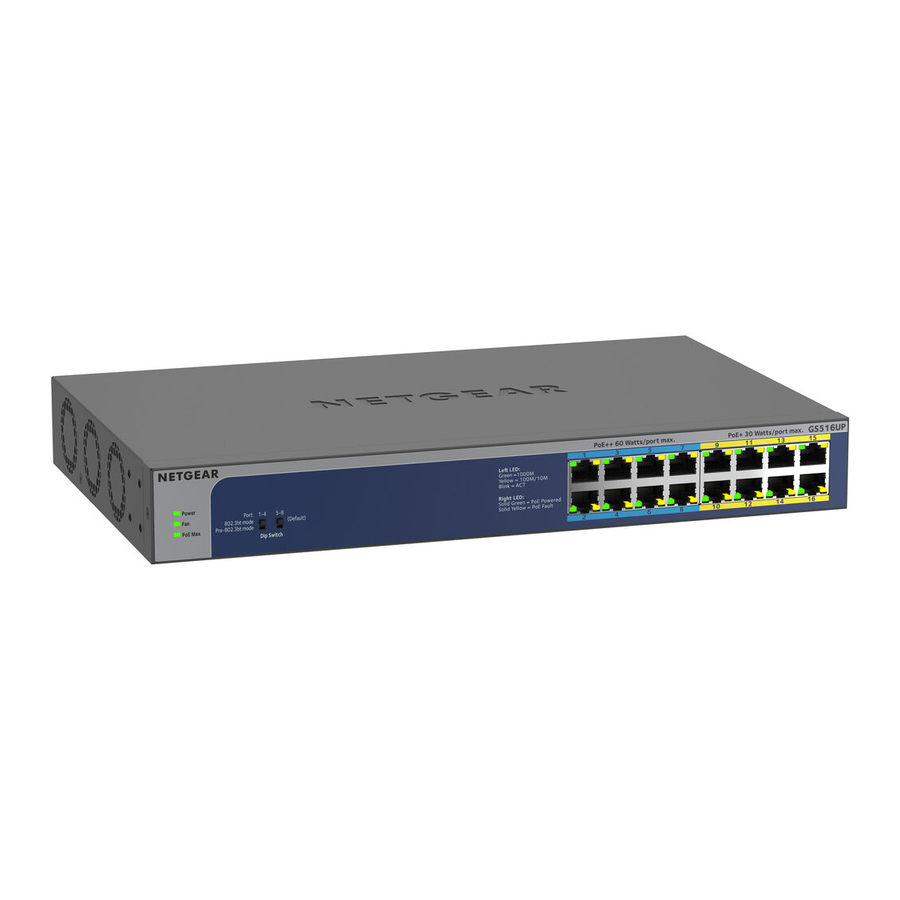

16-Port Gigabit Ethernet Unmanaged Ultra60 PoE++ Switch, Modeli GS516UP
24-Port Gigabit Ethernet Unmanaged Ultra60 PoE++ Switch, Modeli GS524UP

Përmbajtja e paketës

Switch modeli GS516UP ose GS524UP
Kordë e energjisë (ndryshon sipas rajonit)
Komplet për montim në raft
Katër këmbë gome
Udhëzues instalimi dhe fletushkë Insight

Shënim: Ju rekomandojmë të përdorni një kabllo të Kategorisë 5e (Cat 5e) ose një kabllo me vlerësim më të lartë për lidhjet Gigabit Ethernet.

Ky switch është projektuar vetëm për përdorim të brendshëm. Nëse dëshironi të lidheni me një pajisje të vendosur jashtë, pajisja e jashtme duhet të jetë e tokëzuar dhe e mbrojtur siç duhet nga goditjet, dhe ju duhet të instaloni një mbrojtës Ethernet nga goditjet në linjë midis switch-it dhe pajisjes së jashtme. Mosrespektimi i kësaj mund të dëmtojë switch-in.

Përpara se ta lidhni këtë switch me kabllot ose pajisjet e jashtme, shihni https://kb.netgear.com/000057103 për informacione mbi sigurinë dhe garancinë.

Regjistrohu me aplikacionin NETGEAR Insight

Kërkoni për NETGEAR Insight dhe shkarkoni aplikacionin më të fundit.
Konfiguroni një llogari NETGEAR nëse nuk keni një të tillë.
Trokitni lehtë menunë në cepin e sipërm majtas.
Trokitni lehtë REGISTER ANY NETGEAR DEVICE (REGJISTRO ÇDO PAJISJE NETGEAR).
Futni numrin serial që ndodhet në fund të switch-it, ose përdorni kamerën në pajisjen tuaj celulare për të skanuar barkodin e numrit serial.
Trokitni lehtë GO (VAZHDO). Switch-i është regjistruar dhe shtuar në llogarinë tuaj. Tani mund ta shikoni switch-in në aplikacionin NETGEAR Insight.

Shënim: Për shkak se ky është një switch i pamenaxhuar, ju nuk mund ta konfiguroni ose menaxhoni atë në NETGEAR Insight.

Lidhni switch-in

Lidhje shembull

Modeli GS516UP ofron energji PoE++ (802.3bt) në portet 1–8 me deri në 60W për çdo port dhe energji PoE+ (802.3at) në portet 9–16 me deri në 30W për çdo port. Buxheti total i energjisë PoE për switch-in është 380W në të gjitha portet aktive PoE.

Modeli GS524UP ofron energji PoE++ (802.3bt) në portet 1–16 me deri në 60W për çdo port dhe energji PoE+ (802.3at) në portet 17–24 me deri në 30W për çdo port. Buxheti total i energjisë PoE për switch-in është 480W në të gjitha portet aktive PoE.

Kontrolloni LED-et

Kur e lidhni kordonin e energjisë me switch-in dhe e futni në një prizë elektrike, LED-et tregojnë statusin.

LED	Përshkrim
Power (Energjia)		Jeshile e plotë. Switch-i është i ndezur dhe funksionon normalisht. Fikur. Energjia nuk furnizohet në switch.
Fan (Ventilatori)		Fikur. Ventilatori po punon siç duhet. E verdhë e plotë. Ventilatori nuk po punon siç duhet.
PoE Max (Statusi i buxhetit PoE të switch-it)		Fikur. Energji e mjaftueshme PoE (më shumë se 7W) është e disponueshme. E verdhë e plotë. Më pak se 7W energji PoE është e disponueshme. E verdhë që pulson. Të paktën një herë gjatë dy minutave të mëparshme, më pak se 7W energji PoE ishte e disponueshme.
LED-i i portit të majtë		Jeshile e plotë. Lidhje 1000 Mbps në këtë port. Jeshile që pulson. Aktivitet 1000 Mbps në këtë port. E verdhë e plotë. Lidhje 100 Mbps ose 10 Mbps në këtë port. E verdhë që pulson. Aktivitet 100 Mbps ose 10 Mbps në këtë port. Fikur. Nuk zbulohet asnjë lidhje në këtë port.
LED-i i portit të djathtë		Jeshile e plotë. Porti po ofron energji PoE. Fikur. Porti nuk po ofron energji PoE. E verdhë e plotë. Ndodhi një defekt PoE.

Modaliteti PoE

Çelësat DIP në panelin e përparmë ju lejojnë të zgjidhni modalitetet e mëposhtme PoE++:

Modaliteti 802.3bt. Modaliteti për pajisjet që janë plotësisht në përputhje me IEEE 802.3bt (PoE++). Ky është modaliteti i parazgjedhur për të gjitha portet PoE++.
Modaliteti para-802.3bt. Modaliteti për pajisjet që mund të marrin energji më të lartë se 30W, por që nuk janë plotësisht në përputhje me IEEE 802.3bt (PoE++).

PoE++ Mode (Modaliteti PoE++)	DIP Switch Position (Pozicioni i Çelësit DIP)	Ports 1–4 (Portet 1–4)	Ports 5–8 (Portet 5–8)	Ports 9–12 (GS524UP Only) (Portet 9–12 (Vetëm GS524UP))	Ports 13–16 (GS524UP Only) (Portet 13–16 (Vetëm GS524UP))
802.3bt	Up (Lart)	Default (Parazgjedhur)	Default (Parazgjedhur)	Default (Parazgjedhur)	Default (Parazgjedhur)
pre-802.3bt	Down (Poshtë)	Optional (Opsionale)	Optional (Opsionale)	Optional (Opsionale)	Optional (Opsionale)

Për informacion se cilin modalitet të zgjidhni, konsultohuni me dokumentacionin që erdhi me pajisjen me energji (PD). Nëse nuk jeni i sigurt, mbajeni modalitetin e parazgjedhur. Megjithatë, nëse PD nuk ndizet, vendoseni çelësin DIP në modalitetin para-802.3bt.

Konsideratat PoE

Fuqia PoE që switch-i furnizon pajisjeve të fuqizuara (PD) është e prioritizuar në rendin ngjitës të porteve. Nëse kërkesat e energjisë për PD-të e lidhura tejkalojnë buxhetin total të energjisë të switch-it, PD-ja në portin me numrin më të lartë çaktivizohet për t'u siguruar që PD-të e lidhura me portet me numër më të ulët, me prioritet më të lartë, të mbështeten së pari.

Një PD e listuar si një pajisje e fuqizuar 802.3bt PoE++ nuk kërkon domosdoshmërisht kufirin maksimal të fuqisë së specifikimit. Shumë PD kërkojnë më pak energji, duke lejuar potencialisht që të gjitha portet PoE++ dhe PoE+ të jenë aktive njëkohësisht.

Tabela e mëposhtme tregon intervalet standarde të fuqisë të llogaritura me gjatësinë maksimale të kabllit prej 328 këmbësh (100 metra).

Klasa e Pajisjes	Standardi i pajtueshëm PoE	Përshkrimi i Klasës	Fuqia Maksimale e Furnizuar nga Switch-i	Fuqia e Dorëzuar në PD
0	PoE, PoE+, dhe PoE++	Fuqi e parazgjedhur (e plotë)	0.44W	0.44W–12.95W
1	PoE, PoE+, dhe PoE++	Fuqi shumë e ulët	4.0W	0.44W–3.84W
2	PoE, PoE+, dhe PoE++	Fuqi e ulët	7.0W	3.84W–6.49W
3	PoE, PoE+, dhe PoE++	Fuqi mesatare	15.4W	6.49W–12.95W
4	PoE+ dhe PoE++	Fuqi e lartë	30.0W	12.95W–25.5W
5–6	Vetëm PoE++	Fuqi ultra	45.0W	25.5W–51W

Nëse një pajisje merr fuqi të pamjaftueshme PoE nga switch-i, merrni parasysh përdorimin e një kablli më të shkurtër.

Mund 2020 © NETGEAR, Inc., NETGEAR dhe Logoja NETGEAR janë marka tregtare të NETGEAR, Inc. Çdo markë tregtare jo‑NETGEAR përdoret vetëm për qëllime referimi.

Zgjidhja e problemeve PoE

Këtu janë disa këshilla për korrigjimin e problemeve PoE që mund të ndodhin:

Nëse LED-i PoE Max është i verdhë i pandërprerë, shkëputni një ose më shumë pajisje PoE për të parandaluar mbishkrimin e PoE.
Për çdo pajisje të fuqizuar (PD) që është e lidhur me switch-in, LED-i i lidhur PoE në switch ndizet jeshil i pandërprerë. Nëse LED-i PoE ndizet i verdhë i pandërprerë, ka ndodhur një defekt PoE dhe PoE është ndalur për shkak të një prej kushteve të listuara në tabelën e mëposhtme.

Gjendja e Defektit PoE	Zgjidhje e Mundshme
Një qark i shkurtër i lidhur me PoE ka ndodhur në port.	Problemi ka shumë të ngjarë të jetë me PD-në e lidhur. Kontrolloni gjendjen e PD-së, ose rindizni PD-në duke shkëputur dhe rilidhur PD-në.
Kërkesa e energjisë PoE e PD-së tejkaloi nivelin maksimal që lejon switch-i. Niveli maksimal është 15.4W për një lidhje PoE, 30W për një lidhje PoE+ dhe 60W për një lidhje PoE++.
Rryma PoE në port tejkaloi kufirin e klasifikimit të PD-së.
Tensioni PoE i portit është jashtë intervalit që lejon switch-i	Rindizni switch-in për të parë nëse gjendja zgjidhet vetë.

Montoni switch-in në një raft

Ne rekomandojmë që të përdorni kllapat dhe vidhat që erdhën me switch-in.

Bashkangjitni kllapat e montimit të furnizuara në anën e switch-it.
Futni vidhat e vogla të furnizuara nëpër çdo kllapë dhe në vrimat e montimit të kllapave në switch.
Shtrëngoni vidhat me një kaçavidë Phillips Nr. 1 për të siguruar çdo kllapë.
Rreshtoni vrimat e montimit në kllapa me vrimat në raft dhe futni vidhat e kokës së tiganit të ofruara (mund të zgjidhni midis dy llojeve të vidhave të kokës së tiganit) me rondele najloni nëpër çdo kllapë dhe në raft.
Shtrëngoni vidhat me një kaçavidë Phillips Nr. 2 për të siguruar kllapat e montimit në raft.

Specifikimet

Specifikimi	Modeli GS516UP	Modeli GS524UP
Portet RJ-45	16 Gigabit Ethernet për 1 Gbps, 100 Mbps dhe 10 Mbps.	24 Gigabit Ethernet për 1 Gbps, 100 Mbps dhe 10 Mbps.
Portet PoE++	8 (portet 1–8)	16 (portet 1–16)
Portet PoE+	8 (portet 9–16)	8 (portet 17–24)
Buxheti maksimal PoE	380W për të gjithë switch-in	480W për të gjithë switch-in
Hyrja e energjisë AC	100–240V ~ 50/60 Hz, 8–4A	100–240V ~ 50/60 Hz, 8–4A
Përmasat (G x D x L)	13.0 x 8.2 x 1.7 in. (330 x 207 x 43 mm)	15.4 x 8.7 x 1.7 in. (390 x 220 x 43 mm)
Pesha	5.73 lb (2.6 kg)	6.83 lb (3.1 kg)
Temperatura e funksionimit	32–122°F (0–50°C)
Lagështia e funksionimit	10%–90% lagështi relative, pa kondensim
Pajtueshmëria	FCC class A, UL 62368-1, CB, CE LVD, CE class A, VCCI class A, RCM class A, KC, BSMI

Mbështetje dhe Komunitet

Vizitoni netgear.com/support për të marrë përgjigjet për pyetjet tuaja dhe për të hyrë në shkarkimet më të fundit.

Ju gjithashtu mund të shikoni Komunitetin tonë NETGEAR për këshilla të dobishme në community.netgear.com.

Rregulloret dhe ligjet

Nëse ky produkt shitet në Kanada, ju mund të hyni në këtë dokument në frëngjishten kanadeze në https://www.netgear.com/support/download/.
Për informacione rreth pajtueshmërisë rregullatore, duke përfshirë Deklaratën e Konformitetit të BE-së, vizitoni https://www.netgear.com/about/regulatory/.
Shikoni dokumentin e pajtueshmërisë rregullatore përpara se të lidhni furnizimin me energji elektrike.
Për Politikën e Privatësisë të NETGEAR, vizitoni https://www.netgear.com/about/privacy-policy.
Duke përdorur këtë pajisje, ju po bini dakord me Termat dhe Kushtet e NETGEAR në https://www.netgear.com/about/terms-and-conditions. Nëse nuk jeni dakord, kthejeni pajisjen në vendin e blerjes brenda periudhës suaj të kthimit.
Mos e përdorni këtë pajisje jashtë. Burimi PoE është i destinuar vetëm për lidhje brenda ndërtesës.
