NETGEAR GS324v2 - Manual do Switch Não Gerenciado Gigabit Ethernet de 24 Portas

Conteúdo

Conteúdo da embalagem

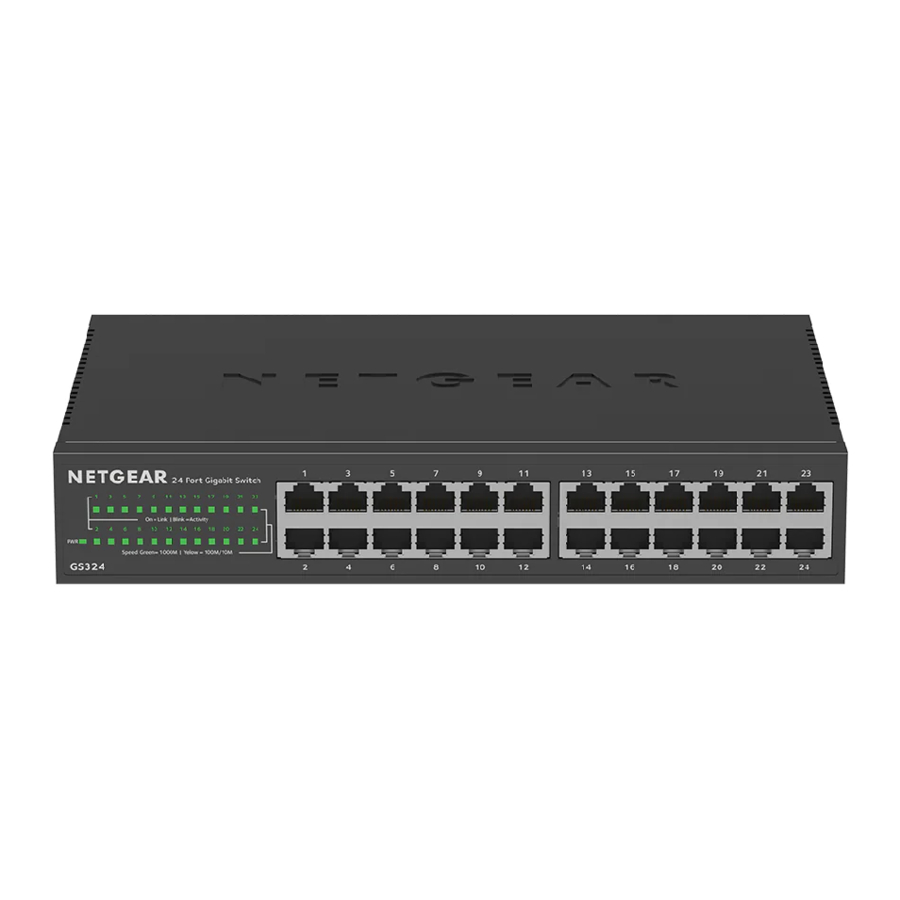

  • Switch Não Gerenciado Gigabit Ethernet de 24 Portas NETGEAR Modelo GS324v2
  • Cabo de alimentação (varia conforme a região)
  • Suportes e parafusos para montagem em rack
  • Parafusos para montagem na parede
  • Almofadas de borracha para os pés
  • Guia de instalação

Registre o dispositivo

  1. De um computador ou dispositivo móvel conectado à Internet, visite my.netgear.com.
  2. Faça login na sua conta NETGEAR.
    OBSERVAÇÃO: Se você não tiver uma conta NETGEAR gratuita, poderá criar uma.
    A página Meus produtos é exibida.
  3. No menu à esquerda, selecione Register a Product (Registrar um Produto).
  4. No campo Serial Number (Número de Série), digite o número de série do seu switch.
    O número de série tem 13 dígitos. Ele está impresso na etiqueta do switch.
  5. No menu Date of Purchase (Data da Compra), selecione a data em que você comprou o switch.
  6. Clique no botão REGISTER (REGISTRAR).
    Seu switch é registrado na sua conta NETGEAR.
    Um e-mail de confirmação é enviado para o endereço de e-mail da sua conta NETGEAR.

Conecte o equipamento

Conectando o equipamento
Exemplos de conexões

Este switch foi projetado apenas para uso interno. Se você quiser conectá-lo a um dispositivo localizado ao ar livre, o dispositivo externo deve estar devidamente aterrado e protegido contra surtos, e você deve instalar um protetor contra surtos Ethernet em linha entre o switch e o dispositivo externo. Caso contrário, o switch poderá ser danificado.


Antes de conectar este switch a cabos ou dispositivos externos, consulte https://kb.netgear.com/000057103 para obter informações sobre segurança e garantia.

Conecte à energia

Conectando à energia

Verifique o status

Verificando o status

LED de alimentação (Power LED) LED de link e atividade da porta (Port Link and Activity LED)
(um LED numerado para cada porta) 		LED de velocidade da porta (Port Speed LED)
(um LED quadrado para cada porta)
Ligado (verde contínuo) Link (verde contínuo) Link de 1000 Mbps (verde contínuo)
Desligado (apagado) Atividade (verde piscando) Link de 100/10 Mbps (amarelo contínuo)
Sem link (apagado)

Fixe o dispositivo em uma parede

Para fixar o switch em uma parede, você precisa dos parafusos de montagem na parede fornecidos com o switch. Esses parafusos têm 6,3 mm de diâmetro e 27 mm de comprimento.
O switch deve ser montado horizontalmente, com as portas na parte inferior ou superior do switch. Não o monte verticalmente.

Para fixar o switch em uma parede:

  1. Localize os quatro orifícios de montagem no painel inferior do switch.
  2. Marque e faça quatro furos na parede onde deseja montar o switch.
    Você deve montar o switch horizontalmente. Os quatro furos devem estar a uma distância precisa de 3,94 pol. (100 mm) um do outro, de modo que formem um quadrado onde cada lado tenha 3,94 pol. (100 mm).
  3. Insira as buchas fornecidas na parede e aperte os parafusos fornecidos com uma chave de fenda Phillips nº 2.
    Deixe cerca de 0,15 pol. (4 mm) de cada parafuso saindo da parede para que você possa inserir os parafusos nos orifícios no painel inferior.
  4. Posicione o switch de forma que os orifícios de montagem fiquem diretamente sobre os parafusos e deslize o switch para baixo até que a parte superior de cada orifício de montagem fique diretamente sobre o parafuso, travando o switch com segurança.

Instale o dispositivo em um rack

Para instalar o switch em um rack, você precisa dos suportes e parafusos de montagem em rack fornecidos com o switch.

Para instalar o switch em um rack:

  1. Fixe os suportes de montagem fornecidos na lateral do switch.
    Insira os parafusos fornecidos na embalagem do produto através de cada suporte e nos orifícios de montagem do suporte no switch.
  2. Aperte os parafusos com uma chave de fenda Phillips nº 2 para fixar cada suporte.
  3. Alinhe os orifícios de montagem nos suportes com os orifícios no rack e insira dois parafusos de cabeça redonda com arruelas de nylon através de cada suporte e no rack.
  4. Aperte os parafusos com uma chave de fenda Phillips nº 2 para fixar os suportes de montagem no rack.

Especificações

Especificação Descrição
Interfaces de rede Conector RJ-45 para 1000BASE-T, 100BASE-TX e 10BASE-T
Portas 24
Cabo de rede Recomendamos que você use cabos de Categoria 5e (Cat 5e) ou cabos com classificação superior para conexões Gigabit Ethernet.
Entrada de alimentação CA 100-240 VCA 50/60 Hz, 0,7 A
Consumo de energia 12,1 W máx.
Peso 2,67 lb. (1,21 kg)
Dimensões (L x P x A) 9,92 x 7,09 x 1,73 pol. (252 x 180 x 44 mm)
Temperatura de operação 32–104 °F (0–40 °C)
Umidade de operação 10%–90% de umidade relativa, sem condensação
Temperatura de armazenamento –4 a 158 °F (–20 a 70 °C)
Umidade de armazenamento 5 a 95% de umidade relativa, sem condensação
Altitude máxima de operação e armazenamento 10.000 pés (3.000 m)
Certificações e conformidade eletromagnéticas CE, FCC Parte 15 Classe A, ISED Classe A, RCM, VCCI, BSMI, KC
Certificações de segurança CB, CE LVD, RCM, BSMI, CSA

Suporte e comunidade

Visite netgear.com/support para obter respostas às suas perguntas e acessar os downloads mais recentes.
Você também pode consultar nossa Comunidade NETGEAR para obter conselhos úteis em community.netgear.com.
