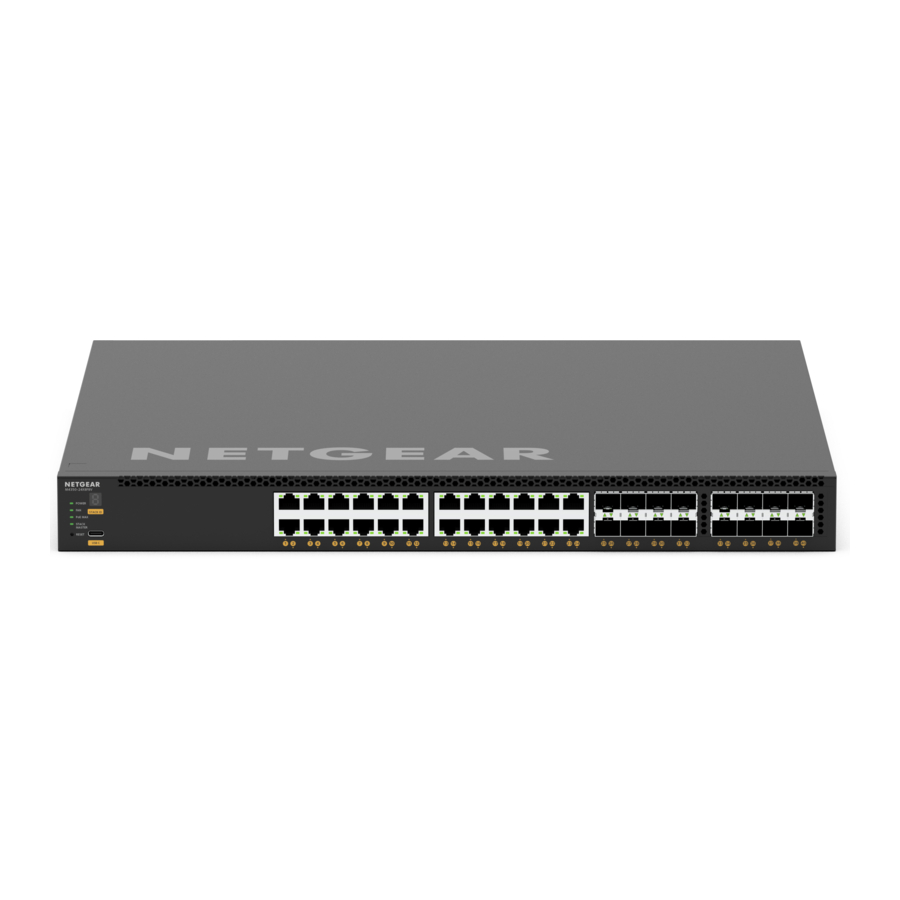

NETGEAR Série M4350 - Guia de Instalação do Switch Totalmente Gerenciado

Conteúdo

Passo 1. Configure o switch

Prepare o local de instalação para que os requisitos de montagem, acesso, fonte de alimentação e ambientais sejam atendidos.

aviso NOTA: Para obter mais informações sobre esses requisitos, o processo de configuração de hardware, os LEDs e como conectar dispositivos, consulte o guia de instalação de hardware, que você pode baixar visitando netgear.com/support/download/.

  1. Instale o switch usando um dos seguintes métodos:
    • Em uma superfície plana. Anexe uma das almofadas de borracha que vieram com o switch em cada um dos quatro espaços côncavos na parte inferior do switch.
    • Em um rack. Exceto para modelos de mesa, use o kit de montagem em rack fornecido com o seu switch.
  2. Aplique energia.
    O LED de energia acende em amarelo fixo enquanto o switch realiza um autoteste de inicialização (POST). Após a conclusão do POST, o LED de energia indica os resultados:
    • Verde fixo. O switch está funcional.
    • Amarelo fixo. O POST falhou.
      Se o LED de energia não acender, verifique se o cabo de alimentação ou o adaptador de energia está conectado corretamente e se a fonte de alimentação está funcionando.
  3. Conecte os dispositivos ao switch.
    Recomendamos o uso dos seguintes cabos:
    • Cabo de Categoria 5e (Cat 5e) ou superior para uma porta de cobre a 1 Gbps ou 2,5 Gbps.
    • Cabo de Categoria 6a (Cat 6a) ou superior para uma porta de cobre a 10 Gbps.

Se aplicável à sua rede, recomendamos o uso dos seguintes módulos SFP:

  • Módulo NETGEAR AGM734 para uma porta de cobre a 1 Gbps.
  • Módulo NETGEAR AXM765 para uma porta de cobre a 10 Gbps.
  • Módulo NETGEAR AGM731F ou AGM732F para uma porta de fibra a 1 Gbps.
  • Módulo NETGEAR AXM761, AXM762, AXM763 ou AXM764 para uma porta de fibra a 10 Gbps.
  • Cabo DAC NETGEAR AXC761 (1 m) ou AXC763 (3 m) para uma porta de fibra a 10 Gbps.

aviso NOTA: Se comprados, os módulos e cabos SFP são enviados separadamente.

Este switch foi projetado apenas para uso interno. Se você quiser conectá-lo a um dispositivo localizado ao ar livre, o dispositivo externo deve estar devidamente aterrado e protegido contra surtos, e você deve instalar um protetor contra surtos Ethernet em linha entre o switch e o dispositivo externo. A falha em fazer isso pode danificar o switch.

Antes de conectar este switch a cabos ou dispositivos externos, consulte https://kb.netgear.com/000057103 para obter informações sobre segurança e garantia.

Etapa 2. Faça login e configure o switch

Você pode fazer login e configurar o switch através da porta fora de banda (OOB) (que também é referida como porta de serviço), através de qualquer porta de rede Ethernet ou através de uma porta de console. Por padrão, o switch funciona como um cliente DHCP.
Para fazer login e configurar o switch, use um dos seguintes métodos:

  • A. Interface de usuário do navegador local de áudio e vídeo: Use a interface de usuário do navegador local de áudio e vídeo, abreviada como AV UI, através da porta OOB ou de qualquer porta de rede Ethernet (consulte Acessar a AV UI para configurar o switch).
  • B. Interface de usuário do navegador local principal: Use a interface de usuário do navegador local principal, abreviada como main UI, através da porta OOB ou de qualquer porta de rede Ethernet (consulte Acessar a main UI para configurar o switch).
  • C. CLI: Use a interface de linha de comando (CLI) através da porta de console USB Type-C. Você pode configurar o endereço IP manualmente ou usar o utilitário ezconfig (consulte Acessar a CLI para configurar o switch).

aviso OBSERVAÇÃO: Apenas para instalações AV, você pode usar o controlador Engage para configurar e gerenciar switches da série M4350 e outros switches totalmente gerenciados da NETGEAR. Para obter mais informações, visite netgear.com/business/solutions/engage-controller/.

aviso OBSERVAÇÃO: Independentemente do método de gerenciamento que você usa, certifique-se de que o switch esteja executando a versão mais recente do firmware. Para baixar o firmware, visite netgear.com/support/download/.

Acessar a AV UI para configurar o switch

Você pode usar um computador na mesma sub-rede do switch para acessar a AV UI ou a main UI através do endereço IP padrão do switch.

  1. Configure seu computador com um endereço IP estático:
    • Para acesso através de uma porta de rede Ethernet, use um endereço IP na sub-rede 169.254.0.0 com máscara de sub-rede 255.255.0.0. Por exemplo, use 169.254.100.201.
    • Para acesso através da porta OOB, use um endereço IP na sub-rede 192.168.0.0 com máscara de sub-rede 255.255.0.0. Por exemplo, use 192.168.0.201.
  2. Conecte um cabo Ethernet de uma porta Ethernet no seu computador à porta OOB ou a uma porta de rede Ethernet no switch:
  3. Inicie um navegador da web e insira o endereço IP padrão do switch no campo de endereço do navegador:
    • Ethernet port (porta Ethernet): Para acesso através de uma porta de rede Ethernet, insira http://169.254.100.100.
    • OOB port (porta OOB): Para acesso através da porta OOB, insira http://192.168.0.239.
      A página de login é exibida.
  4. Para fazer login pela primeira vez, insira admin para o nome de usuário e deixe o campo de senha em branco, e
  5. Clique no botão AV UI Login (Login da AV UI).
    No primeiro login, você deve especificar uma senha.
  6. Especifique uma senha e faça login novamente usando sua nova senha.
  7. Configure as configurações do switch.
    Em cada página da UI, se você fizer alterações, certifique-se de salvar as alterações.

aviso OBSERVAÇÃO: Para obter informações sobre como usar a AV UI, incluindo informações sobre como atribuir um endereço IP estático ao switch, consulte o manual do usuário de áudio e vídeo, que você pode baixar visitando netgear.com/support/download/.

Acessar a main UI para configurar o switch

Você pode usar um computador na mesma sub-rede do switch para acessar a AV UI ou a main UI através do endereço IP padrão do switch.

  1. Configure seu computador com um endereço IP estático:
    • Para acesso através de uma porta de rede Ethernet, use um endereço IP na sub-rede 169.254.0.0 com máscara de sub-rede 255.255.0.0. Por exemplo, use 169.254.100.201.
    • Para acesso através da porta OOB, use um endereço IP na sub-rede 192.168.0.0 com máscara de sub-rede 255.255.0.0. Por exemplo, use 192.168.0.201.
  2. Conecte um cabo Ethernet de uma porta Ethernet no seu computador à porta OOB ou a uma porta de rede Ethernet no switch:
  3. Inicie um navegador da web e insira o endereço IP padrão do switch no campo de endereço do navegador:
    • Ethernet port (porta Ethernet): Para acesso através de uma porta de rede Ethernet, insira http://169.254.100.100.
    • OOB port (porta OOB): Para acesso através da porta OOB, insira http://192.168.0.239. A página de login é exibida.
  4. Para fazer login pela primeira vez, clique no botão Main UI Login (Login da Main UI). A página de login da main UI é exibida em uma nova guia.
  5. Insira admin para o nome de usuário, deixe o campo de senha em branco e clique no botão Login (Login). No primeiro login, você deve especificar uma senha.
  6. Especifique uma senha e faça login novamente usando sua nova senha.
  7. Configure as configurações do switch. Em cada página da UI, se você fizer alterações, certifique-se de salvar as alterações.

aviso OBSERVAÇÃO: Para obter informações sobre como usar a main UI, incluindo informações sobre como atribuir um endereço IP estático ao switch, consulte o manual do usuário principal, que você pode baixar visitando netgear.com/support/download/.

Acessar a CLI para configurar o switch

Para usar a CLI para configuração inicial e atribuir um endereço IP estático ou dinâmico ao switch, conecte um computador ou terminal VT100/ANSI a uma das portas de console no switch.

  1. Use o cabo de console USB com a porta de console USB Type-C. O cabo está incluído no pacote do produto.
    aviso OBSERVAÇÃO: Para usar a porta USB Type-C, pode ser necessário instalar o driver de console USB no computador. Você pode baixar o driver visitando netgear.com/support/download/
  2. Conecte uma extremidade do cabo à porta apropriada no switch e conecte a outra extremidade ao seu computador ou terminal.
  3. Se você conectar um computador a uma porta de console no switch, inicie um programa de emulação de terminal:
    • Em um computador com um sistema operacional Windows, você pode usar o HyperTerminal ou o Tera Term.
    • Em um computador com um sistema operacional Mac, você pode usar o ZTerm.
    • Em um computador com um sistema operacional Linux, você pode usar o Minicom.
  4. Configure o programa de emulação de terminal para usar as seguintes configurações: taxa de transmissão, 115.200 bps; bits de dados, 8; paridade, nenhuma; bit de parada, 1; controle de fluxo, nenhum.
  5. No prompt do usuário, faça login no switch usando o nome de usuário admin e pressione Enter (Enter).
    No prompt de senha, não digite uma senha, mas pressione Enter (Enter).
    No primeiro login, o switch força você a especificar uma senha.
  6. Especifique uma senha e faça login novamente usando sua nova senha. Agora você pode usar a CLI para configurar manualmente o switch, incluindo o endereço IP. Para usar o utilitário ezconfig, continue com a próxima etapa.
  7. No próximo prompt de comando, digite ezconfig e pressione Enter (Enter).
    O utilitário ezconfig agora está sendo executado no switch.
    Netgear Switch) #ezconfig
    EZ Configuration Utility
  8. Usando o utilitário ezconfig, configure a configuração básica do switch, incluindo um endereço IP estático e máscara de sub-rede.

Você também pode usar o endereço IP do switch que você configura manualmente na CLI ou que é atribuído pelo utilitário ezconfig para fazer login na AV UI ou na main UI do switch, iniciando um navegador da web e inserindo http://<ipaddress> no campo de endereço.

aviso OBSERVAÇÃO: Para obter mais informações sobre o gerenciamento da CLI, consulte o manual de referência da CLI, que você pode baixar visitando netgear.com/support/download/

Encontre o endereço IP atribuído por um servidor DHCP

Por padrão, o switch funciona como um cliente DHCP e obtém seu endereço IP de um servidor DHCP na rede. Para encontrar o endereço IP atribuído da porta OOB do switch ou da interface de gerenciamento (que pode ser qualquer uma das portas Ethernet), conecte um computador ou terminal VT100/ANSI a uma das portas de console no switch.

  1. Certifique-se de que o switch esteja conectado a um servidor DHCP.
  2. Configure uma conexão de console com o switch. Para obter informações sobre como configurar uma conexão de console, consulte as etapas de 1 a 6 em
    Acesse a CLI para configurar o switch. Depois de fazer login e estar no prompt de comando da CLI, continue com a próxima etapa.
  3. No prompt de comando, faça um dos seguintes:
    • Para encontrar o endereço IP da porta OOB (que também é conhecida como porta de serviço), digite o comando show serviceport e pressione Enter.
    • Para encontrar o endereço IP da interface de gerenciamento, entre no modo EXEC privilegiado digitando enable, digite o comando show ip management e pressione Enter.
      O endereço IP atribuído pelo servidor DHCP é exibido.
  4. Faça login na AV UI ou na UI principal do switch abrindo um navegador da web e digitando http://<ipaddress> no campo de endereço:
    • OOB port (porta OOB): Insira o endereço IP atribuído à porta OOB.
    • Any Ethernet network port (qualquer porta de rede Ethernet): Insira o endereço IP atribuído à interface de gerenciamento.

Suporte e Comunidade

Visite netgear.com/support para obter respostas às suas perguntas e acessar os downloads mais recentes.

Você também pode consultar nossa Comunidade NETGEAR para obter conselhos úteis em community.netgear.com.
