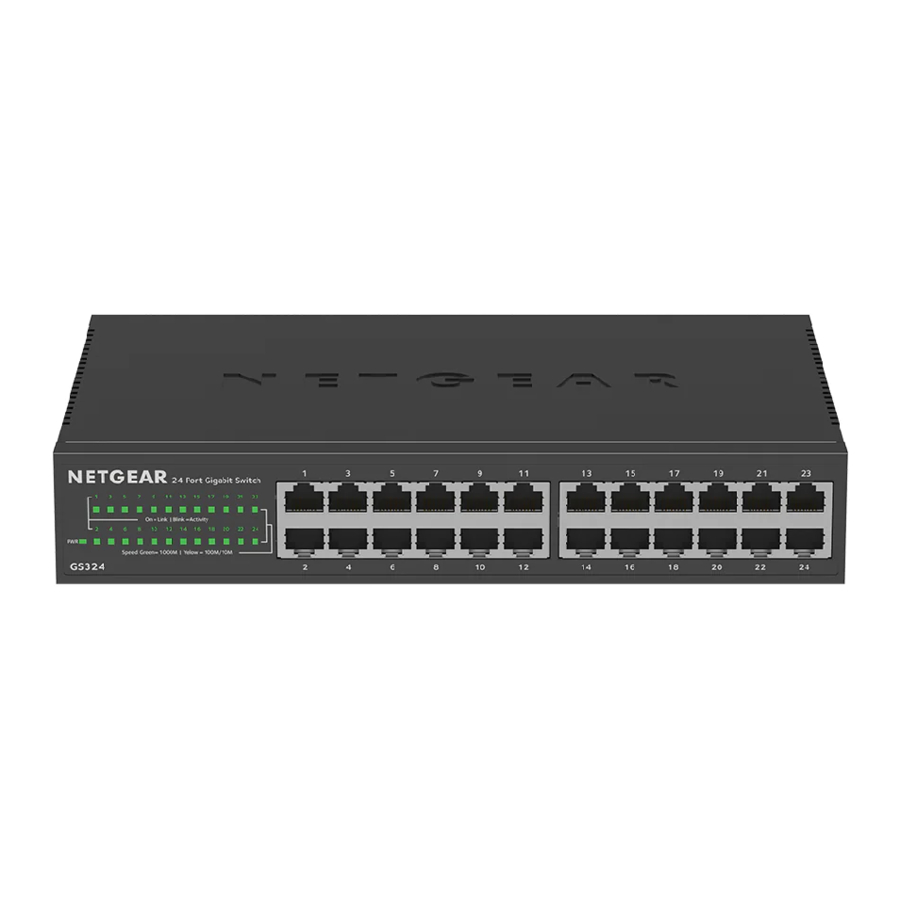

NETGEAR GS324v2 - 24-pordiline Gigabit Etherneti haldamata lüliti kasutusjuhend
Pakendi sisu
- NETGEAR 24-pordiline Gigabit Etherneti haldamata lüliti mudel GS324v2
- Toitejuhe (oleneb piirkonnast)
- Rack-kinnituse klambrid ja kruvid
- Seinakinnituse kruvid
- Kummist jalad
- Paigaldusjuhend
Registreeri seade
- Interneti-ühendusega arvutist või mobiilseadmest külastage my.netgear.com.
- Logige sisse oma NETGEARi kontole.
MÄRKUS: Kui teil pole tasuta NETGEARi kontot, saate selle luua.
Kuvatakse leht Minu tooted (My Products). - Valige vasakpoolsest menüüst Registreeri toode (Register a Product).
- Sisestage väljale Seerianumber (Serial Number) oma lüliti seerianumber.
Seerianumber on 13-kohaline. See on trükitud lüliti etiketile. - Valige menüüst Ostukuupäev (Date of Purchase) kuupäev, millal te lüliti ostsite.
- Klõpsake nuppu REGISTREERI (REGISTER).
Teie lüliti on registreeritud teie NETGEARi kontole.
Kinnituskiri saadetakse teie NETGEARi konto e-posti aadressile.
Ühendage seadmed
Näidisühendused
See lüliti on mõeldud ainult sisetingimustes kasutamiseks. Kui soovite selle ühendada väljas asuva seadmega, peab välistingimustes asuv seade olema korralikult maandatud ja kaitstud liigpinge eest ning lüliti ja välistingimustes asuva seadme vahele peate paigaldama Etherneti liigpingekaitse. Kui te seda ei tee, võib lüliti kahjustuda.
Enne selle lüliti ühendamist välistingimustes kasutatavate kaablite või seadmetega vaadake ohutus- ja garantiiteavet aadressilt https://kb.netgear.com/000057103.
Ühendage toitega
Kontrollige olekut
| Toite LED (Power LED) | Pordi lingi ja aktiivsuse LED (Port Link and Activity LED) (üks nummerdatud LED iga pordi jaoks) | Pordi kiiruse LED (Port Speed LED) (üks ruudukujuline LED iga pordi jaoks) | |||
 | Toide sees (pidev roheline) |  | Link (pidev roheline) |  | 1000 Mbps link (pidev roheline) |
 | Toide väljas (väljas) |  | Aktiivsus (vilkuv roheline) |  | 100/10 Mbps link (pidev kollane) |
 | Link puudub (väljas) | ||||
Kinnitage seade seinale
Lüliti seinale kinnitamiseks vajate lülitiga kaasasolevaid seinakinnituskruvisid. Need kruvid on läbimõõduga 6,3 mm ja pikkusega 27 mm.
Lüliti tuleb paigaldada horisontaalselt, pordid kas lüliti allosas või ülaosas. Ärge paigaldage seda vertikaalselt.
Lüliti seinale kinnitamiseks:
- Leidke lüliti alumisel paneelil neli kinnitusava.
- Märkige ja puurige seina neli auku, kuhu soovite lüliti paigaldada.
Lüliti tuleb paigaldada horisontaalselt. Neli auku peavad olema üksteisest täpselt 3,94 tolli (100 mm) kaugusel, nii et need moodustavad ruudu, mille iga külg on 3,94 tolli (100 mm). - Sisestage kaasasolevad ankrud seina ja pingutage kaasasolevad kruvid nr 2 Phillipsi kruvikeerajaga.
Jätke seinast välja umbes 0,15 tolli (4 mm) iga kruvi, et saaksite kruvid sisestada alumise paneeli aukudesse. - Asetage lüliti nii, et kinnitusavad oleksid otse kruvide kohal, ja libistage lüliti alla, kuni iga kinnitusava ülaosa asetseb otse kruvil, lukustades lüliti kindlalt.
Paigaldage seade racki
Lüliti racki paigaldamiseks vajate lülitiga kaasasolevaid rack-kinnituse klambreid ja kruvisid.
Lüliti racki paigaldamiseks:
- Kinnitage kaasasolevad kinnitusklambrid lüliti küljele.
Sisestage tootepakendis olevad kruvid läbi iga klamber ja lüliti klambrite kinnitusavadesse. - Pingutage kruvid nr 2 Phillipsi kruvikeerajaga, et iga klamber kinnitada.
- Joondage klambrite kinnitusavad racki aukudega ja sisestage kaks nailonseibidega pannpeaga kruvi läbi iga klamber ja racki.
- Pingutage kruvid nr 2 Phillipsi kruvikeerajaga, et kinnitada kinnitusklambrid racki külge.
Spetsifikatsioonid
| Spetsifikatsioon (Specification) | Kirjeldus (Description) |
| Võrguliidesed (Network interfaces) | RJ-45 pistik 1000BASE-T, 100BASE-TX ja 10BASE-T jaoks |
| Pordid (Ports) | 24 |
| Võrgukaabel (Network cable) | Soovitame kasutada 5e kategooria (Cat 5e) kaableid või kõrgema reitinguga kaableid Gigabit Etherneti ühenduste jaoks. |
| Vahelduvvoolu sisend (AC power input) | 100-240VAC 50/60 Hz, 0.7A |
| Energiatarve (Power consumption) | 12.1W max. |
| Kaal (Weight) | 2.67 lb. (1.21 kg) |
| Mõõtmed (L x S x K) (Dimensions (W x D x H)) | 9.92 x 7.09 x 1.73 in (252 x 180 x 44 mm) |
| Töötemperatuur (Operating temperature) | 32–104°F (0–40°C) |
| Suhteline õhuniiskus töörežiimis (Operating humidity) | 10%–90% suhteline õhuniiskus, mittekondenseeruv |
| Säilitustemperatuur (Storage temperature) | –4 to 158°F (–20 to 70°C) |
| Suhteline õhuniiskus säilitamisel (Storage humidity) | 5 kuni 95% suhteline õhuniiskus, mittekondenseeruv |
| Maksimaalne töö- ja säilituskõrgus (Maximum operating and storage altitude) | 10,000 ft. (3,000 m) |
| Elektromagnetilised sertifikaadid ja vastavus (Electromagnetic certifications and compliance) | CE, FCC Part 15 Class A, ISED Class A, RCM, VCCI, BSMI, KC |
| Ohutussertifikaadid (Safety certifications) | CB, CE LVD, RCM, BSMI, CSA |
Tugi ja kogukond
Küsimustele vastuste saamiseks ja uusimate allalaadimiste jaoks külastage veebisaiti netgear.com/support.
Samuti võite kasulikke nõuandeid leida meie NETGEARi kogukonnast aadressilt community.netgear.com.
NETGEAR, Inc.
350 East Plumeria Drive
San Jose, CA 95134, USA
NETGEAR INTERNATIONAL LTD
Floor 6, Penrose Two,
Penrose Dock, Cork,
T23 YY09, Ireland
© NETGEAR, Inc., NETGEAR ja NETGEARi logo on NETGEAR, Inc. kaubamärgid. Kõiki mitte-NETGEARi kaubamärke kasutatakse ainult viitamise eesmärgil.
