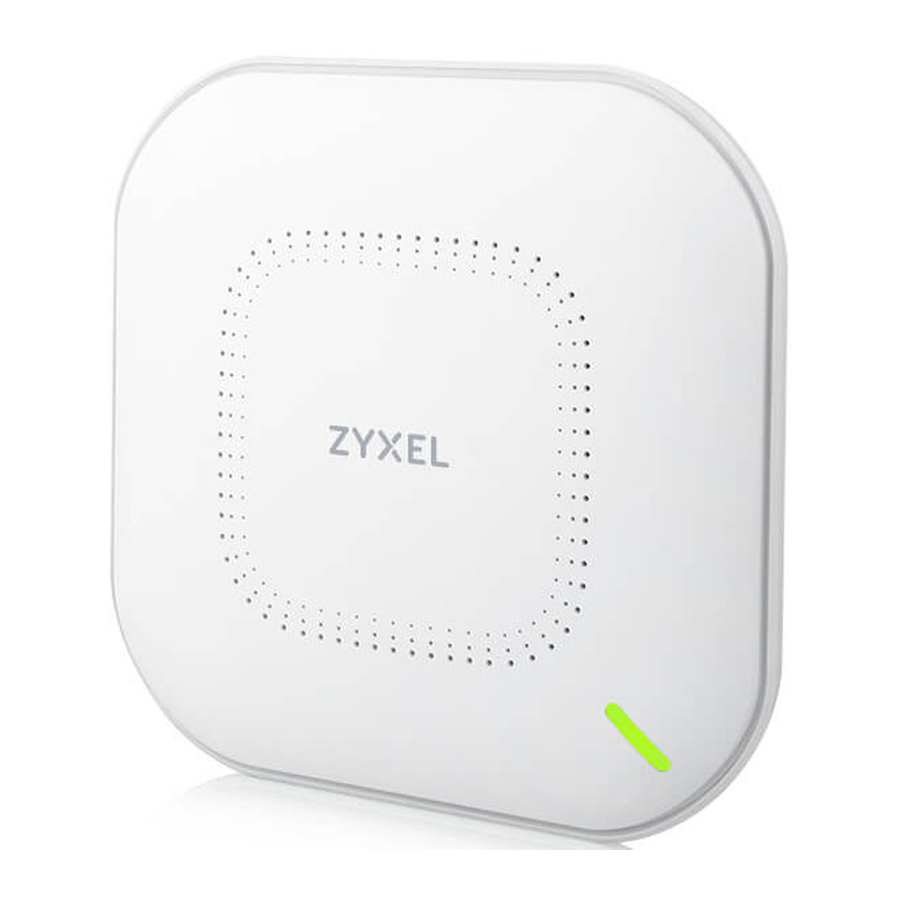

Zyxel WAX510D - 802.11ax (WiFi 6) Біріктірілген Кіру Нүктесін Жылдам Іске Қосу

Аппараттық Құралды Орнату

Қауіпсіздігіңіз үшін алдымен жерге қосыңыз

Жарықдиодты индикатор тұрақты жасыл болып жыпылықтағанша күте тұрыңыз

UPLINK портын Интернетке қосылу мүмкіндігі бар маршрутизаторға қосыңыз. Егер сіз PoE пайдаланбасаңыз, WAX510D қуат ұясын сәйкес қуат көзіне қосыңыз.

Бұлтты Басқару

1-нұсқа: NCC-де құрылғыны қосу үшін MAC мекенжайын және сериялық нөмірін пайдаланыңыз

Zyxel бұлттық желіні басқару жүйесі арқылы WAX510D-ді басқару үшін төмендегі қадамдарды орындаңыз.
Ескертпе: Қосылған маршрутизатордың Интернетке қосылуы бар екеніне көз жеткізіңіз.

1. Zyxel Nebula Control Center (NCC) веб-сайтына өтіңіз
   (https://nebula.zyxel.com). MyZyxel тіркелгісіне жазылу және кіру үшін Get Started ("Бастау") түймесін басыңыз.

2. NCC-де ұйым мен сайтты (желіні) жасаңыз.

3. NCC конфигурация экранында WAX510D LAN MAC мекенжайын және сериялық нөмірін (S/N) (құрылғыдағы жапсырманы қараңыз) енгізіңіз.

Ескертпе: WAX510D сайтқа тіркелгеннен кейін автоматты түрде бұлтты басқару режиміне өтіп, қайта іске қосылады. NCC арқылы WAX510D конфигурациялау туралы қосымша ақпарат алу үшін NCC пайдаланушы нұсқаулығын қараңыз.

2-нұсқа: NCC-де құрылғыны қосу үшін Zyxel Nebula Mobile қосымшасын пайдаланыңыз

QR кодын қайдан табуға болады:

Zyxel Nebula Mobile қосымшасын жүктеп алыңыз және ашыңыз. MyZyxel тіркелгісімен кіріңіз.

Ұйым мен сайт жасаңыз немесе бар сайтты таңдаңыз. Сайтқа қосу үшін WAX510D QR кодын сканерлеңіз. (QR кодын оның веб-конфигураторынан немесе құрылғыдағы немесе оның қорабындағы жапсырмадан табуға болады.)

Ескертпе: WAX510D сайтқа тіркелгеннен кейін автоматты түрде бұлтты басқару режиміне өтіп, қайта іске қосылады.

Дербес Басқару

1. Қосылым
   1. WiFi қосылымы
      WiFi қосылымы қосылған компьютерден WAX510D әдепкі WiFi желісінің атауын іздеңіз (Zyxel-xxxx, мұндағы xxxx - MAC мекенжайының соңғы төрт таңбасы) және оған қосылыңыз.
      Веб-шолғышыңызды ашып, бастапқы конфигурация үшін "http://1.1.1.1" енгізіңіз.
      Әдепкі пайдаланушы атын (admin) және құпия сөзді (1234) енгізіңіз. Login ("Кіру") түймесін басыңыз. Ескертпе: Егер WAX510D Интернетке қосыла алмаса, оның веб-конфигураторына кіру үшін WAX510D DHCP арқылы тағайындалған IP мекенжайын пайдаланыңыз. WAX510D IP мекенжайы үшін қосылған маршрутизаторды немесе DHCP серверін тексеріңіз.



2. Сымды қосылым
   Компьютеріңізді PoE инжекторы немесе PoE қосқышы арқылы WAX510D UPLINK портына қосу үшін Ethernet кабелін пайдаланыңыз. Веб-конфигураторға кіру үшін оның DHCP арқылы тағайындалған IP немесе әдепкі статикалық IP мекенжайын "http://192.168.1.2" пайдаланыңыз. Компьютеріңіздің IP мекенжайы WAX510D-мен бірдей ішкі желіде екеніне көз жеткізіңіз.


2. Шебер автоматты түрде пайда болады. WAX510D орнату үшін шеберді пайдаланыңыз. Ескертпе: Шебер өзгерістерін қолдану үшін 1-2 минут кетеді. Қуат жарықдиоды кезекпен қызыл және жасыл болып жыпылықтайды. Содан кейін жүйе дайын болғанда қуат және WiFi жарықдиодтары тұрақты жасыл болып жанады. Dashboard ("Басқару тақтасы") экранын тексеріп, оның веб-конфигураторына қайта кіру қажет болған жағдайда WAX510D IP мекенжайын жазып алыңыз.
   Ескертпе: 1.1.1.1 тек бастапқы орнатуға арналған. WAX510D конфигурацияланғаннан кейін оны пайдалануға болмайды.

3. Шеберде өзгертсеңіз, Интернетке кіру үшін WAX510D жаңа сымсыз параметрлерін (SSID және кілт) пайдаланып, WAX510D WiFi желісіне қайта қосылыңыз.


Қабырғаға / Төбеге Орнату

1. Орнату
   1. Қабырғаға орнату: Бұрандалы анкерлер (A) үшін екі тесікті 62,4 мм қашықтықта бұрғылаңыз. Бұрандалы анкерлерді қабырғаға салыңыз.

   2. Төбеге орнату: Бұрандалы анкерлер (A) үшін екі тесікті 62,4 мм немесе 70,1 мм қашықтықта бұрғылаңыз. Бұрандалы анкерлерді төбеге салыңыз.


2. Кронштейндегі (B) тесіктер арқылы екі бекіту бұрандасын ашаларға/анкерлерге орнатып, кронштейнді қабырғаға/төбеге бекітіңіз. Бұрандалардың қабырғаға/төбеге мықтап және сенімді бекітілгеніне көз жеткізіңіз. 3 Кронштейн қабырғаға/төбеге бекітілгеннен кейін, WAX510D орнына түскенше кронштейнге сырғытыңыз.

3. Кронштейн қабырғаға/төбеге бекітілгеннен кейін, WAX510D орнына түскенше кронштейнге сырғытыңыз.


T-тәрізді Төбеге Орнату

1. Екі қыстырғышты төбелік торларға көрсетілгендей бекітіңіз.

2. Кронштейнді қыстырғыштарға бекіту үшін екі бұранданы орнатыңыз.


3. WAX510D орнына түскенше кронштейнге сырғытыңыз.
   Ескертпе: Қыстырғыштар (ACCESSORY-ZZ0105F) бөлек сатылады.


Жерге Қосу

1. Көрсетілгендей WAX510D артқы панелінен M4 жерге қосу бұрандасын алыңыз. M4 жерге қосу бұрандасын пайдаланып, жасыл/сары жерге қосу кабелін (18 AWG немесе одан кіші) WAX510D артқы панеліне бекітіңіз.

2. Жерге қосу кабелінің екінші ұшын қабырғаға немесе жерге бекітіңіз. Құрылғыны дұрыс электрлік жерге қосу үшін еліңіздің ережелері мен қауіпсіздік нұсқауларын орындаңыз. Білікті қызмет көрсетуші персонал ғимараттың қорғаныш жерге қосу терминалының жарамды екенін растауы керек.
