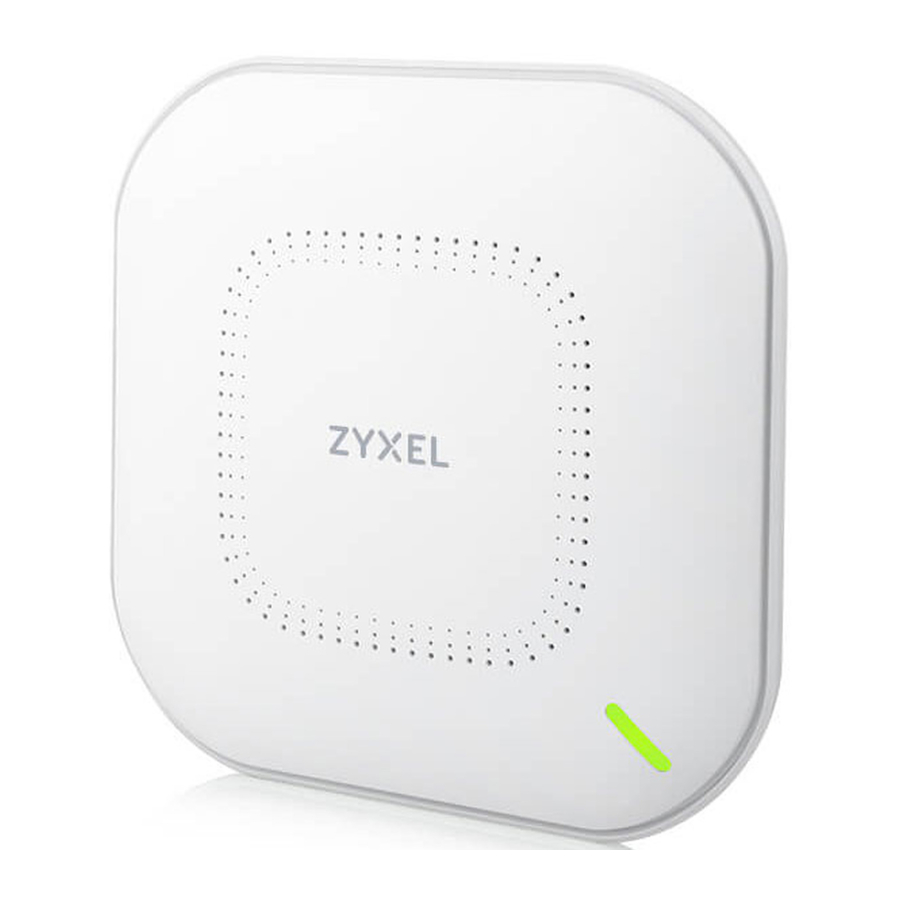

Zyxel WAX510D - 802.11ax (WiFi 6) Birleşik Erişim Noktası Hızlı Başlangıç

İçerikler

1 Donanım Kurulumu
2 Bulut Yönetimi
3 Bağımsız Yönetim
4 Duvar / Tavan Montajı
5 T-bar Tavan Montajı
6 Topraklama
7 Destek Bilgileri
8 Referanslar
9 Kılavuzu indir
10 Diğer Dillerde

Donanım Kurulumu

Güvenliğiniz için önce topraklama yapın

LED sürekli yeşil yanıp sönene kadar bekleyin

UPLINK portunu İnternet erişimi olan bir yönlendiriciye bağlayın. PoE kullanmıyorsanız, WAX510D güç soketini uygun bir güç kaynağına bağlayın.

Bulut Yönetimi

Seçenek 1: NCC'de bir cihaz eklemek için MAC adresi ve seri numarasını kullanın

WAX510D'yi Zyxel'in bulut tabanlı ağ yönetim sistemi aracılığıyla yönetmek için aşağıdaki adımları izleyin.
Not: Bağlı yönlendiricinin İnternet erişimi olduğundan emin olun.

Zyxel Nebula Kontrol Merkezi (NCC) web sitesine gidin
(https://nebula.zyxel.com). Bir myZyxel hesabı için kaydolmak ve oturum açmak için Get Started (Başla) seçeneğine tıklayın.
NCC'de bir kuruluş ve bir site (ağ) oluşturun.
NCC yapılandırma ekranında WAX510D'nin LAN MAC adresini ve seri numarasını (S/N) (cihaz üzerindeki etikete bakın) girin.

Not: WAX510D, bir siteye kaydedildikten sonra otomatik olarak bulut yönetim moduna girecek ve yeniden başlayacaktır. WAX510D'yi NCC aracılığıyla yapılandırma hakkında daha fazla bilgi için NCC Kullanım Kılavuzu'na bakın.

Seçenek 2: NCC'de bir cihaz eklemek için Zyxel Nebula Mobil uygulamasını kullanın

QR kodunu nerede bulabilirsiniz:

Zyxel Nebula Mobile uygulamasını indirin ve açın. myZyxel hesabınızla oturum açın.

Bir kuruluş ve site oluşturun veya mevcut bir site seçin. Siteye eklemek için WAX510D'nin QR kodunu tarayın. (QR kodunu web yapılandırıcısında veya cihazın veya kutusunun üzerindeki bir etikette bulabilirsiniz.)

Not: WAX510D, bir siteye kaydedildikten sonra otomatik olarak bulut yönetim moduna girecek ve yeniden başlayacaktır.

Bağımsız Yönetim

Bağlantı
1. WiFi bağlantısı
  WiFi özellikli bir bilgisayardan, WAX510D'nin varsayılan WiFi ağ adını (Zyxel-xxxx, burada xxxx, MAC adresinin son dört karakteridir) arayın ve ona bağlanın.
  Web tarayıcınızı açın ve ilk yapılandırma için "http://1.1.1.1" adresini girin.
  Varsayılan kullanıcı adını (admin) ve şifreyi (1234) girin. Login (Giriş Yap) seçeneğine tıklayın. Not: WAX510D İnternet'e bağlanamıyorsa, web yapılandırıcısına erişmek için WAX510D'nin DHCP tarafından atanan IP adresini kullanın. WAX510D'nin IP adresi için bağlı yönlendiriciyi veya DHCP sunucusunu kontrol edin.

Kablolu bağlantı
Bilgisayarınızı bir Ethernet kablosu kullanarak bir PoE enjektörü veya PoE anahtarı aracılığıyla WAX510D'nin UPLINK portuna bağlayın. Web yapılandırıcısına erişmek için DHCP tarafından atanan IP'sini veya varsayılan statik IP adresi "http://192.168.1.2" adresini kullanın. Bilgisayarınızın IP adresinin WAX510D'ninkiyle aynı alt ağda olduğundan emin olun.

Sihirbaz otomatik olarak görünür. WAX510D'nizi kurmak için sihirbazı kullanın. Not: Sihirbaz değişikliklerinizi uygulamak 1 ila 2 dakika sürer. Güç LED'i dönüşümlü olarak kırmızı ve yeşil yanıp sönecektir. Sistem hazır olduğunda güç ve WiFi LED'leri sürekli yeşil yanar. Dashboard (Gösterge Paneli) ekranını kontrol edin ve web yapılandırıcısına tekrar erişmeniz gerekmesi ihtimaline karşı WAX510D'nin IP adresini not alın.
Not: 1.1.1.1 yalnızca ilk kurulum içindir. WAX510D yapılandırıldıktan sonra kullanılamaz.
Sihirbazda değiştirirseniz, İnternet erişimi için WAX510D'nin WiFi ağına yeniden bağlanmak için WAX510D'nin yeni kablosuz ayarlarını (SSID ve anahtar) kullanın.

Duvar / Tavan Montajı

Montaj
1. Duvar montajı: Vida dübelleri (A) için 62,4 mm aralıklarla iki delik açın. Vida dübellerini duvara yerleştirin.
2. Tavan montajı: Vida dübelleri (A) için 62,4 mm veya 70,1 mm aralıklarla iki delik açın. Vida dübellerini tavana yerleştirin.
Montaj braketini (B) duvara/tavana sabitlemek için braketteki deliklerden vidaları dübellere/ankrajlara takın. Vidaların duvara/tavana sıkıca ve güvenli bir şekilde sabitlendiğinden emin olun. 3 Braket duvara/tavana takıldıktan sonra, yerine oturana kadar WAX510D'yi braketin üzerine kaydırın.
Braket duvara/tavana takıldıktan sonra, yerine oturana kadar WAX510D'yi braketin üzerine kaydırın.

T-bar Tavan Montajı

İki klipsi gösterildiği gibi tavan ızgaralarına takın.
Braketi klipslere sabitlemek için iki vida takın.
Yerine oturana kadar WAX510D'yi braketin üzerine kaydırın.
Not: Klipsler (ACCESSORY-ZZ0105F) ayrı olarak satılır.

Topraklama

Gösterildiği gibi WAX510D'nin arka panelinden M4 topraklama vidasını çıkarın. Yeşil/sarı bir topraklama kablosunu (18 AWG veya daha küçük) M4 topraklama vidasını kullanarak WAX510D'nin arka paneline sabitleyin.
Topraklama kablosunun diğer ucunu bir duvara veya toprağa bağlayın. Cihazı elektrikle düzgün şekilde topraklamak için ülkenizin düzenlemelerine ve güvenlik talimatlarına uyun. Nitelikli servis personeli, binanın koruyucu topraklama terminalinin geçerli olduğunu doğrulamalıdır.
