Icom IC-F1100D, IC-F2100D serijos - VHF/UHF skaitmeninių radijo stočių instrukcijos

PRIDEDAMI PRIEDAI

PASTABA: Kai kurie priedai nepridedami arba jų forma skiriasi, priklausomai nuo radijo stoties versijos.

Akumuliatorius

Pritvirtinimas:

1. Stumkite akumuliatorių rodyklės kryptimi.
2. Stumkite akumuliatorių, kol akumuliatoriaus fiksatoriai spragtelės.

Nuėmimas:

1. Stumkite abu akumuliatoriaus fiksatorius rodyklės kryptimi.

• Tada akumuliatorius atlaisvinamas.

2. Pakelkite, kad nuimtumėte akumuliatorių.

Lanksti antena

Prijunkite anteną prie antenos jungties.

NENEŠKITE radijo stoties laikydami tik už antenos.

• NEGALIMA jungti kitos antenos, nei nurodyta skyriuje "OPTIONS" (parinktys).
• Siuntimas be antenos gali sugadinti radijo stotį.

Diržo segtukas

Pritvirtinimas:

1. Nuimkite akumuliatorių nuo radijo stoties, jei jis pritvirtintas.
2. Stumkite diržo segtuką rodyklės kryptimi, kol diržo segtukas užsifiksuos ir spragtelės.

Nuėmimas:

• Pakelkite skirtuką aukštyn , ir stumkite diržo segtuką rodyklės kryptimi .

BŪKITE ATSARGŪS! NEGALIMA nulaužti nago.

PANELIO APRAŠYMAS

IC-F1100D ir IC-F2100D serijose yra 3 tipų radijo stotys.

• IC-F1100D / IC-F2100D: Neturinčios ekrano tipas
• IC-F1100DS / IC-F2100DS: Paprasto klavišo tipas
• IC-F1100DT / IC-F2100DT: Dešimties klavišų tipas

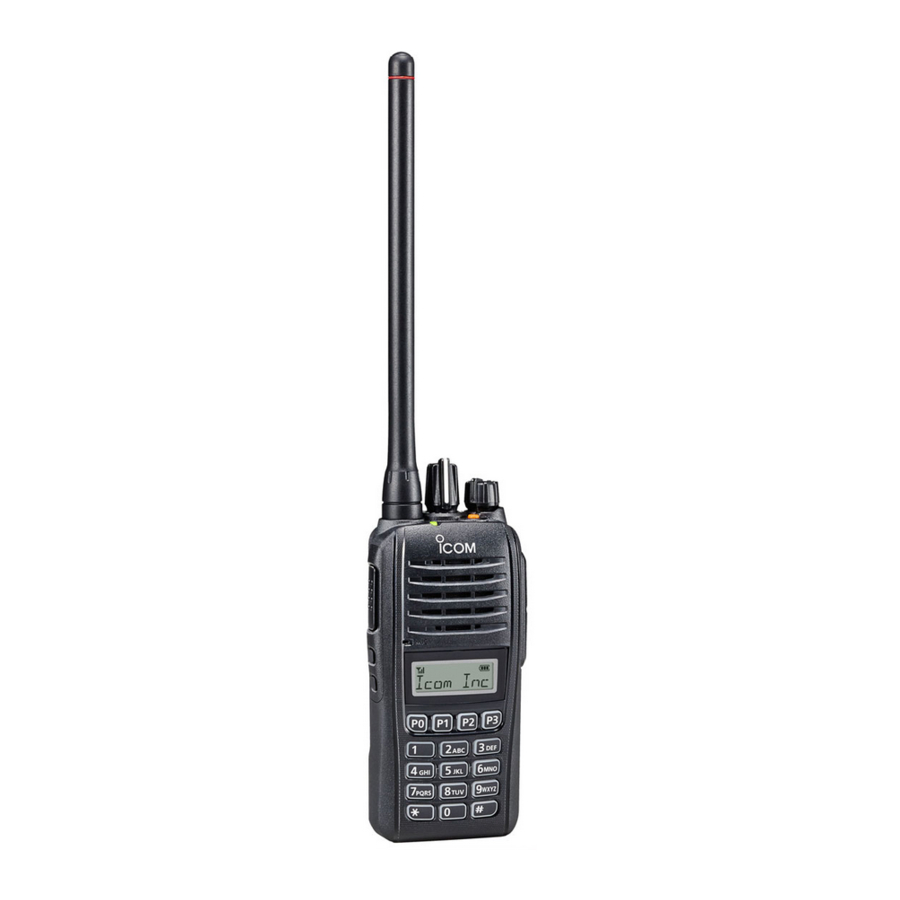

Žemiau esančioje iliustracijoje parodyta dešimties klavišų tipo radijo stotis.

*1: Priskiria pardavėjas.

*2: Tik paprasto klavišo ir dešimties klavišų tipams.

*3: Tik dešimties klavišų tipui.

*4: Tik neturinčiam ekrano tipui.

Būsenos indikatorius

Šviečia raudonai: Siunčiama.

Šviečia žaliai: Priimama arba triukšmo slopintuvas atidarytas.

Šviečia arba mirksi oranžine spalva: Gaunamas atitinkamas signalas, priklausomai nuo išankstinio nustatymo.

Lėtai mirksi žaliai: Akumuliatorių reikia įkrauti.

Greitai mirksi žaliai: Akumuliatorių reikia įkrauti.

Garsiakalbio mikrofono lizdas

NEGALIMA naudoti radijo stoties be lizdo dangtelio arba papildomos įrangos.
Radijo stotis atitinka IP67 reikalavimus dėl apsaugos nuo dulkių ir vandens tik tada, kai pritvirtintas lizdo dangtelis arba papildomas HM-168LWP, HM-171GPW, HS-94LWP arba HS-95LWP.

Funkcijų ekranas

(Tik paprasto klavišo ir dešimties klavišų tipams)

1. SIGNALO STIPRUMO INDIKATORIUS
   Rodo santykinį priėmimo signalo stiprumo lygį.
2. MAŽOS GALIOS PIKTOGRAMA
   Rodoma, kai pasirinkta maža išėjimo galia.
3. GIRDIMUMO PIKTOGRAMA

• Rodoma, kai kanalas yra "Audible" (girdimas) režime.
• Rodoma, kai gaunamas atitinkamas 2-Tonų arba 5-Tonų signalas.
• dPMR modeliams: Rodoma, kai gaunamas skambučio nustatymas (skaitmeninis režimas).

4. GPS PIKTOGRAMA
   Rodoma, kai gaunamas GPS signalas, priklausomai nuo išankstinio nustatymo.
5. ŠIFRAVIMO / SLAPTINIMO PIKTOGRAMA
   NXDN modeliams: Rodoma, kai įjungta šifravimo funkcija (ON).
   dPMR modeliams: Rodoma, kai įjungta slaptinimo funkcija (ON).
6. VARPELIO PIKTOGRAMA
   Rodoma arba mirksi, kai gaunamas atitinkamas signalas, priklausomai nuo išankstinio nustatymo.
7. SKENAVIMO PIKTOGRAMA
   Rodoma arba mirksi skenavimo metu.
8. KLAVIŠŲ UŽRAKTO PIKTOGRAMA
   Rodoma, kai įjungta klavišų užrakto funkcija (ON).
9. AKUMULIATORIAUS INDIKATORIUS

• Rodo likusį akumuliatoriaus įkrovimą.
• Mirksi, kai akumuliatoriaus įkrova sumažėja iki nustatyto lygio.

Indikacija
Akumuliatoriaus būsena	Pilnas	Vidutinis	Reikia įkrauti	Akumuliatorius išsikrovęs

10. ALFANUMERINIS RODMUO
    Rodo tokius pranešimus kaip kanalo tekstas.
11. PERJUNGIMO INDIKATORIUS
    Rodomas, kai paspaudžiamas [Shift] (perjungimo) klavišas.

AKUMULIATORIAUS ĮKROVIMAS

PASTABA: Prieš nuimdami arba pritvirtindami akumuliatorių, BŪTINAI išjunkite radijo stotį pasukdami [VOL] (garsumo) reguliatorių visiškai prieš laikrodžio rodyklę, kol pasigirs "click" (spragtelėjimo) garsas. Priešingu atveju gali atsirasti radijo stoties gedimas.

Greitas įkrovimas su BC-213

Galite greitai įkrauti ličio jonų akumuliatorių su BC-213.

Įkrovimo laikas:
Apie 3,5 valandos BP-280 akumuliatoriui

Papildomai reikalingas elementas (įsigyjamas atskirai):

• Maitinimo adapteris (gali būti tiekiamas su įkrovikliu, priklausomai nuo įkroviklio versijos).

CP-23L (12 V cigarečių degiklio lizdui) galima naudoti vietoj maitinimo adapterio.

Įkrovimo indikatorius
Šviečia oranžine spalva: Įkraunama
Šviečia žalia spalva: Įkrauta

* Skirtingas tipas arba maitinimo adapteris netiekiamas, priklausomai nuo įkroviklio versijos.

PASTABA: Jei įkrovimo indikatorius pakaitomis mirksi žaliai ir oranžine spalva, išimkite akumuliatorių arba radijo stotį iš įkroviklio, tada vėl įdėkite.

Greitas įkrovimas su BC-214

Galite greitai ir vienu metu įkrauti iki 6 akumuliatorių su papildomu BC-214 (įdiegti AD-130 ĮKROVIKLIO ADAPTERIAI).

Įkrovimo laikas:
Apie 3,5 valandos BP-280 akumuliatoriui

Papildomai reikalingas elementas (įsigyjamas atskirai):

• BC-157S AC ADAPTERIS arba OPC-656 DC MAITINIMO KABELIS

NEGALIMA pakeisti poliškumo jungiant OPC-656 prie maitinimo šaltinio. Tai sugadins akumuliatoriaus įkroviklį.
Raudona: , Juoda:

OPC-656
Prijunkite prie nuolatinės srovės maitinimo šaltinio:
12–16 V, mažiausiai 7 A
Raudona: , Juoda:

*1: Įkroviklio adapterio forma gali skirtis, priklausomai nuo įkroviklio versijos.

*2: Skirtingas tipas arba maitinimo adapteris netiekiamas, priklausomai nuo įkroviklio versijos.

PASTABA: BC-214 turi įkrovimo laikmatį, kuris sustabdo įkrovimą po maždaug 5,3 valandų įkrovimo.

PAGRINDINĖ VEIKLA

Siųstuvo-imtuvo įjungimas

PASTABA: Prieš naudojant siųstuvą-imtuvą pirmą kartą, akumuliatorių reikia visiškai įkrauti, kad užtikrintumėte optimalų tarnavimo laiką ir veikimą. Žr. skyrių AKUMULIATORIAUS ĮKROVIMAS.

• Pasukite [VOL], kad įjungtumėte siųstuvą-imtuvą.

Priėmimas ir perdavimas

Priėmimas:

1. Pasirinkite kanalą.
   Pasukite [Rotary Selector] (sukamąjį selektorių) arba paspauskite [CH Up] (kanalas aukštyn) arba [CH Down] (kanalas žemyn), priklausomai nuo išankstinio nustatymo.
2. Kai gaunate skambutį, pasukite [VOL], kad sureguliuotumėte garso išvesties lygį iki patogaus klausymosi lygio.

PASTABA: Priklausomai nuo išankstinio nustatymo, siųstuvas-imtuvas gali automatiškai perduoti mikrofono garsą nustatytą laikotarpį, kai gaunamas atitinkamas signalas. (Auto TX funkcija)

Perdavimas:

Prieš perduodant pritvirtinkite anteną. Perdavimas be antenos gali sugadinti siųstuvą-imtuvą.

Norėdami maksimaliai padidinti savo signalo įskaitomumą:

Klavišų užrakto funkcija

Galite naudoti klavišų užrakto funkciją, kad išvengtumėte atsitiktinių kanalų pakeitimų ir nereikalingos prieigos prie funkcijų, priklausomai nuo išankstinio nustatymo.

Visi priskiriami klavišai, išskyrus šiuos, yra elektroniniu būdu užrakinti: [Monitor] (monitorius), [Call] (skambutis), [Call A] (skambutis A), [Call B] (skambutis B), [Emergency] (avarinis), [Light] (šviesa), [Lock] (užraktas), [Lone Worker] (vienišas darbuotojas), [Siren] (sirena), [Surveillance] (stebėjimas), [Sp. Func 1], [Sp. Func 2], [Shift] (perjungimas), [Clear] (išvalyti)* ir [PTT].

*: Tik dPMR modeliams.

Taip pat galite skambinti arba priimti skambučius arba įjungti arba išjungti siųstuvą-imtuvą, kai klavišų užrakto funkcija yra įjungta.

• Palaikykite nuspaudę [Lock] (užraktas) 1 sekundę, kad įjungtumėte arba išjungtumėte klavišų užrakto funkciją.
  Tik Simple-key ir Ten-key tipams:
• "" rodoma, kai klavišų užrakto funkcija yra įjungta.
• "" išnyksta, kai klavišų užrakto funkcija yra išjungta.

AquaQuake^TM vandens pašalinimo funkcija

Jei [AquaQuake] priskirtas klavišui, AquaQuake vandens pašalinimo funkcija pašalina vandenį iš garsiakalbio grotelių, kad būtų išlaikytas aiškus garsas vibruojant garsiakalbio kūgiui.

PASTABA:

DAŽNIŲ DIAPAZONAS IR IŠVESTIES GALIA

Modelis	Versija	Dažnių diapazonas	Išvesties galia
VHF Digital Transceiver IC-F1100D series	–	136–174 MHz	5 W
UHF Digital Transceiver IC-F2100D series	USA-02	450–512 MHz	4 W
	EXP-04 AUS-01	450–520 MHz
	EXP-02 EXP-03	350–400 MHz
	Other	400–470 MHz	4 W or 5 W

• Kanalų atstumas:
  6.25 kHz*¹/12.5 kHz/25 kHz*²

*¹ Tik skaitmeninis režimas, *² Išskyrus USA versijas

GALIMYBĖS

AKUMULIATORIAI

• BP-278/BP-279/BP-280 AKUMULIATORIAI

IC-F1100D serijai, išėjimo galia 5 W/
IC-F2100D serijai, išėjimo galia 4 W:

Akumuliatorius	Įtampa	Talpa	Apytikslis akumuliatoriaus veikimo laikas*
BP-278	7.2 V	1130 mAh (minimum) 1190 mAh (tipinis)	9 valandos
BP-279	7.2 V	1485 mAh (minimum) 1570 mAh (tipinis)	11.5 valandos
BP-280	7.2 V	2280 mAh (minimum) 2400 mhA (tipinis)	18 valandų

IC-F2100D serijai, išėjimo galia 5 W:

Akumuliatorius	Įtampa	Talpa	Apytikslis akumuliatoriaus veikimo laikas*
BP-278	7.2 V	1130 mAh (minimum) 1190 mAh (tipinis)	8.5 valandos
BP-279	7.2 V	1485 mAh (minimum) 1570 mAh (tipinis)	11 valandų
BP-280	7.2 V	2280 mAh (minimum) 2400 mhA (tipinis)	17 valandų

* Kai įjungta energijos taupymo funkcija ir veikimo laikotarpiai apskaičiuojami pagal šias sąlygas.
TX: RX: budėjimo režimas = 5: 5: 90

ĮKROVIKLIAI

• BC-213 STALINIS ĮKROVIKLIS
  Greitai įkrauna vieną akumuliatorių. Maitinimo adapteris gali būti tiekiamas, priklausomai nuo įkroviklio versijos.
• BC-214 DAUGIAFUNKCINIS ĮKROVIKLIS + BC-157S KINTAMOSIOS SROVĖS ADAPTERIS
  Greitai įkrauna iki 6 akumuliatorių.

NUOLATINĖS SROVĖS KABELIAI

• CP-23L CIGAREČIŲ PRIDEGIMO KABELIS
  Naudokite, kai įkraunate akumuliatorių iš 12 V cigarečių pridegimo lizdo. (Naudokite su BC-213)
• OPC-656 NUOLATINĖS SROVĖS MAITINIMO LIZDAS
  Naudokite su 13.8 V maitinimo šaltiniu vietoj maitinimo adapterio. (Naudokite su BC-214)

ANTENOS

• FA-SC25V/FA-SC28V/FA-SC29V/FA-SC55V VHF ANTENOS

FA-SC25V: 136–150 MHz

FA-SC28V: 148–162 MHz

FA-SC29V: 160–174 MHz

FA-SC55V: 150–174 MHz

• FA-SC26VS/FA-SC27VS/FA-SC56VS/FA-SC57VS VHF STUBBY ANTENOS

FA-SC26VS: 136–144 MHz

FA-SC27VS: 142–150 MHz

FA-SC56VS: 150–162 MHz

FA-SC57VS: 160–174 MHz

• FA-SC61VC VHF CUT ANTENA

FA-SC61VC: 136–174 MHz

• FA-SC25U/FA-SC57U/FA-SC72U/FA-SC73US UHF ANTENOS

FA-SC25U: 400–430 MHz

FA-SC57U: 430–470 MHz

FA-SC72U: 470–520 MHz

FA-SC73US: 450–490 MHz

• FA-SC26US UHF STUBBY ANTENOS

FA-SC26US: 400–450 MHz

• FA-SC01U/FA-SC02U UHF ANTENOS

FA-SC01U: 350–400 MHz

FA-SC02U: 330–380 MHz

• FA-SC61UC UHF CUT ANTENOS FA-SC61UC: 380–520 MHz

KITA

• MB-130 ĮKROVIKLIO LAIKIKLIS
  Montuoja BC-213 stalinį įkroviklį įvairiose transporto priemonės vietose.
• MB-133 DIRŽO KLIPSAS
• HM-158LA/HM-159LA/HM-168LWP/HM-171GPW GARSIAKALBIO MIKROFONAS
  Kombinuotas garsiakalbio-mikrofonas, užtikrinantis patogų valdymą, kai siųstuvas-imtuvas kabo ant jūsų diržo.
  HM-171GPW apima didelio našumo GPS imtuvą.

Prieš naudodami sureguliuokite mikrofono stiprinimą.

• HM-153LA/HM-166LA AUSINIŲ MIKROFONAS
  Idealiai tinka naudoti be rankų. Prisekite HM-153LA arba HM-166LA (su integruotu PTT jungikliu) prie atlapo arba krūtinės kišenės.

Prieš naudodami sureguliuokite mikrofono stiprinimą.

• HS-94/HS-95/HS-97 AUSINĖS
  + VS-4LA PTT JUNGIKLIO KABELIS/OPC-2004LA ADAPTERIO KABELIS

HS-94: Už ausies kabinamas tipas

HS-95: Ant kaklo laikomas tipas

HS-97: Gerklės mikrofonas

VS-4LA: Jungimui prie ausinių

OPC-2004LA: Jungimui prie ausinių VOX veikimui

Prieš naudodami sureguliuokite mikrofono ir VOX stiprinimą.

• HS-94LWP/HS-95LWP AUSINĖS

HS-94LWP: Už ausies kabinamas tipas

HS-95LWP: Ant kaklo laikomas tipas

Prieš naudodami sureguliuokite mikrofono ir VOX stiprinimą.

Kai kurios galimybės gali būti neprieinamos kai kuriose šalyse. Kreipkitės į savo pardavėją dėl išsamesnės informacijos.
