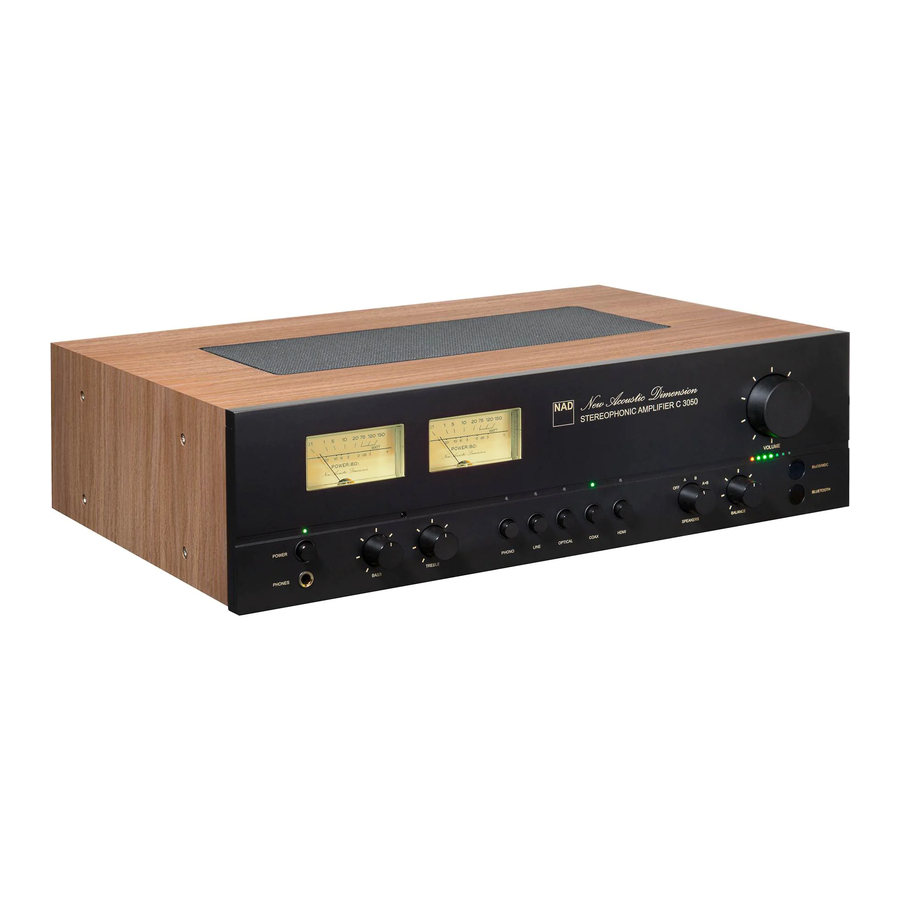

NAD C3050 - stereofoninio stiprintuvo vadovas

SVARBIOS SAUGOS INSTRUKCIJOS

• Perskaitykite instrukcijas - Prieš naudojant gaminį, reikia perskaityti visas saugos ir naudojimo instrukcijas.
• Išsaugokite instrukcijas - Saugos ir naudojimo instrukcijos turi būti saugomos ateičiai.
• Laikykitės įspėjimų - Būtina laikytis visų įspėjimų, pateiktų ant gaminio ir naudojimo instrukcijose.
• Vykdykite instrukcijas - Būtina laikytis visų naudojimo ir naudojimosi instrukcijų.
• Valymas - Prieš valydami atjunkite šį gaminį nuo sieninio elektros lizdo. Nenaudokite skystų ar aerozolinių valiklių. Valymui naudokite drėgną šluostę.
• Priedai - Nenaudokite priedų, kurių nerekomenduoja gaminio gamintojas, nes jie gali sukelti pavojų.
• Vanduo ir drėgmė - Nenaudokite šio gaminio šalia vandens, pavyzdžiui, šalia vonios, praustuvo, virtuvės kriauklės ar skalbimo kubilo; drėgname rūsyje; arba šalia baseino ir pan.
• Priedai - Nestatykite šio gaminio ant nestabilaus vežimėlio, stovo, trikojo, laikiklio ar stalo. Produktas gali nukristi ir sunkiai sužaloti vaiką ar suaugusįjį bei rimtai sugadinti gaminį. Naudokite tik su vežimėliu, stovu, trikoju, laikikliu ar stalu, kurį rekomenduoja gamintojas arba kuris parduodamas kartu su gaminiu. Bet koks gaminio montavimas turi būti atliekamas pagal gamintojo instrukcijas ir naudojant gamintojo rekomenduojamą montavimo priedą.
• Vežimėlis - Gaminio ir vežimėlio derinį reikia perkelti atsargiai. Staigūs sustojimai, per didelė jėga ir nelygūs paviršiai gali apversti gaminio ir vežimėlio derinį.
• Vėdinimas - Korpuso plyšiai ir angos skirti ventiliacijai, kad būtų užtikrintas patikimas gaminio veikimas ir apsaugotas nuo perkaitimo. Šių angų negalima užblokuoti ar uždengti. Angų niekada negalima užblokuoti padėjus gaminį ant lovos, sofos, kilimo ar kito panašaus paviršiaus. Šio gaminio negalima statyti į įmontuotą instaliaciją, pvz., knygų lentyną ar stelažą, nebent būtų užtikrintas tinkamas vėdinimas arba laikomasi gamintojo instrukcijų.
• Maitinimo šaltiniai - Šis gaminys turi būti naudojamas tik su tokio tipo maitinimo šaltiniu, kuris nurodytas ant ženklinimo etiketės, ir prijungtas prie MAINS lizdo su apsauginiu įžeminimo jungimu. Jei nesate tikri dėl jūsų namų maitinimo šaltinio tipo, kreipkitės į savo gaminio pardavėją arba vietinę elektros energijos tiekimo įmonę.
• Maitinimo laido apsauga - Maitinimo laidai turi būti nutiesti taip, kad ant jų nebūtų galima užlipti arba prispausti daiktais, padėtais ant jų arba prie jų, ypatingą dėmesį skiriant laidams prie kištukų, patogių lizdų ir vietos, kur jie išeina iš gaminio.
• Maitinimo kištukas - Jei maitinimo kištukas arba prietaiso jungtis naudojama kaip atjungimo įrenginys, atjungimo įrenginys turi likti lengvai valdomas.
• Lauko antenos įžeminimas - Jei prie gaminio prijungta išorinė antena arba kabelinė sistema, įsitikinkite, kad antena arba kabelinė sistema yra įžeminta, kad būtų užtikrinta tam tikra apsauga nuo įtampos šuolių ir susikaupusių statinių krūvių. Nacionalinio elektros kodekso, ANSI/NFPA 70, 810 straipsnyje pateikiama informacija apie tinkamą stiebo ir atraminės konstrukcijos įžeminimą, įvadinio laido įžeminimą į antenos iškrovimo įrenginį, įžeminimo laidininkų dydį, antenos iškrovimo įrenginio vietą, prijungimą prie įžeminimo elektrodų ir įžeminimo elektrodo reikalavimus.
• Žaibas - Norėdami papildomai apsaugoti šį gaminį per perkūniją arba kai jis ilgą laiką paliekamas be priežiūros ir nenaudojamas, atjunkite jį nuo sieninio elektros lizdo ir atjunkite anteną arba kabelinę sistemą. Tai apsaugos gaminį nuo žaibo ir elektros linijų įtampos šuolių.
• Elektros linijos - Lauko antenos sistema neturėtų būti įrengta šalia virš galvos esančių elektros linijų ar kitų elektros šviesos ar elektros grandinių arba ten, kur ji gali į jas įkristi. Įrengiant lauko antenos sistemą, reikia būti ypač atsargiems, kad neprisiliestumėte prie tokių elektros linijų ar grandinių, nes prisilietimas prie jų gali būti mirtinas.
• Perkrovimas - Neperkraukite sieninių elektros lizdų, ilgintuvų ar integruotų patogių lizdų, nes tai gali sukelti gaisro arba elektros smūgio pavojų.
• Liepsnos šaltiniai - Ant gaminio negalima dėti jokių atviros liepsnos šaltinių, pvz., uždegtų žvakių.
• Objektų ir skysčių patekimas - Niekada nekiškite jokių daiktų į šį gaminį per angas, nes jie gali paliesti pavojingos įtampos taškus arba trumpinti dalis, kurios gali sukelti gaisrą arba elektros smūgį. Niekada nepilkite jokių skysčių ant gaminio.
• Ausinės - Pernelyg didelis ausinių garso slėgis gali sukelti klausos praradimą.
• Pažeidimai, kuriems reikia priežiūros - Atjunkite šį gaminį nuo sieninio elektros lizdo ir kreipkitės į kvalifikuotą aptarnavimo personalą šiomis sąlygomis:
  • Kai pažeistas maitinimo laidas arba kištukas.
  • Jei išsiliejo skystis arba į gaminį įkrito daiktai.
  • Jei gaminys buvo veikiamas lietaus ar vandens.
  • Jei gaminys neveikia normaliai vadovaujantis naudojimo instrukcijomis. Reguliuokite tik tuos valdiklius, kurie yra nurodyti naudojimo instrukcijose, nes netinkamas kitų valdiklių reguliavimas gali sukelti pažeidimų ir dažnai prireiks didelio kvalifikuoto techniko darbo, kad gaminys būtų atstatytas į normalų veikimą.
  • Jei gaminys buvo numestas arba kitaip pažeistas.
  • Kai gaminio veikimas pastebimai pasikeičia - tai rodo, kad reikia atlikti priežiūrą.
• Atsarginės dalys - Kai reikalingos atsarginės dalys, įsitikinkite, kad aptarnaujantis technikas panaudojo gamintojo nurodytas atsargines dalis arba turinčias tokias pačias charakteristikas kaip ir originali dalis. Neteisėtas pakeitimas gali sukelti gaisrą, elektros smūgį ar kitus pavojus.
• Baterijų utilizavimas - Utilizuodami naudotas baterijas, laikykitės vyriausybinių reglamentų arba aplinkosaugos viešųjų instrukcijų taisyklių, taikomų jūsų šalyje ar vietovėje.
• Saugos patikrinimas - Baigus bet kokią šio gaminio priežiūrą ar remontą, paprašykite aptarnaujančio techniko atlikti saugos patikrinimus, kad nustatytumėte, ar gaminys yra tinkamos darbinės būklės.
• Montavimas ant sienos arba lubų - Gaminys turi būti montuojamas ant sienos arba lubų tik taip, kaip rekomenduoja gamintojas.

ŽAIBO SIMBOLIS SU STRĖLĖS ANTGALIO ŽENKLU LYGIAŠONIO TRIKAMPIO VIDUJE SKIRTAS ĮSPĖTI NAUDOTOJĄ APIE NEIZOLIUOTĄ "PAVOJINGĄ ĮTAMPĄ" GAMINIO KORPUSE, KURI GALI BŪTI PAKANKAMO DYDŽIO, KAD SUKELTŲ ELEKTROS SMŪGIO RIZIKĄ ASMENIMS

ŠAUKTUKAS LYGIAŠONIO TRIKAMPIO VIDUJE SKIRTAS ĮSPĖTI NAUDOTOJĄ APIE SVARBIAS NAUDOJIMO IR PRIEŽIŪROS (APTARNAVIMO) INSTRUKCIJAS DOKUMENTACIJOJE, PRIDĖTOJE PRIE PRIETAISO.

ELEKTROS SMŪGIO RIZIKA
NEATIDARYTI

ATSARGUMO PRIEMONĖS DĖL PASTATYMO

Norėdami užtikrinti tinkamą vėdinimą, būtinai palikite vietos aplink įrenginį (nuo didžiausių išorinių matmenų, įskaitant iškyšas), kuri būtų lygi arba didesnė nei nurodyta toliau.

Kairysis ir dešinysis skydeliai: 10 cm
Galinis skydelis: 10 cm
Viršutinis skydelis: 10 cm

ATSARGIAI

• Šio įrenginio pakeitimai arba modifikacijos, kurių aiškiai nepatvirtino NAD Electronics, kad atitiktų reikalavimus, gali panaikinti vartotojo teisę naudoti šį įrenginį.
• Šis įrenginys atitinka FCC taisyklių 15 dalį / "Industry Canada" licencijai netaikomą RSS standartą (-us). Naudojimui taikomos šios dvi sąlygos:
  1. Šis įrenginys negali sukelti žalingų trukdžių ir
  2. Šis įrenginys turi priimti bet kokius gautus trukdžius, įskaitant trukdžius, kurie gali sukelti nepageidaujamą veikimą.
• Pagal "Industry Canada" reglamentus, šis radijo siųstuvas gali veikti tik naudojant anteną, kurios tipas ir didžiausias (arba mažesnis) stiprinimas yra patvirtintas "Industry Canada" siųstuvui. Siekiant sumažinti galimus radijo trukdžius kitiems naudotojams, antenos tipas ir jos stiprinimas turi būti parinkti taip, kad ekvivalentinė izotropiškai spinduliuojama galia (e.i.r.p.) neviršytų tos, kuri būtina sėkmingam ryšiui.
• Kad išvengtumėte elektros smūgio, sulygiuokite platų kištuko ašmenį su plačiu plyšiu, įkiškite iki galo.
• Ženklinimo ir vardinė lentelė yra galiniame aparato skydelyje.
• Kad sumažintumėte gaisro arba elektros smūgio riziką, nelaikykite šio aparato lietuje ar drėgmėje. Aparatas neturi būti veikiamas lašėjimo ar purslų, o ant aparato negalima dėti jokių skysčių pripildytų daiktų, pvz., vazų.
• Maitinimo kištukas naudojamas kaip atjungimo įrenginys ir naudojimo metu jis turi likti lengvai valdomas. Norint visiškai atjungti aparatą nuo maitinimo tinklo, maitinimo kištukas turi būti visiškai atjungtas nuo maitinimo tinklo lizdo.
• Baterija neturi būti veikiama per didelio karščio, pvz., saulės spindulių, ugnies ar pan.
• Sprogimo pavojus, jei baterija pakeista netinkamai. Pakeiskite tik tokio paties arba lygiaverčio tipo baterija.
• Prietaisas su apsauginiu įžeminimo gnybtu turi būti prijungtas prie maitinimo lizdo su apsauginiu įžeminimo jungtimi.

MPE PRIMINIMAS
Kad būtų patenkinti FCC/IC RF apšvitos reikalavimai, tarp šio įrenginio antenos ir asmenų įrenginio veikimo metu turi būti išlaikytas 20 cm ar didesnis atstumas. Siekiant užtikrinti atitiktį, nerekomenduojama naudoti įrenginį arčiau nei šis atstumas.
JEI ABEJOJATE, PASIKONSULTUOKITE SU KOMPETENTINGU ELEKTRIKU.

KAS YRA DĖŽUTĖJE

Kartu su C 3050 rasite:

• Du nuimami maitinimo laidai

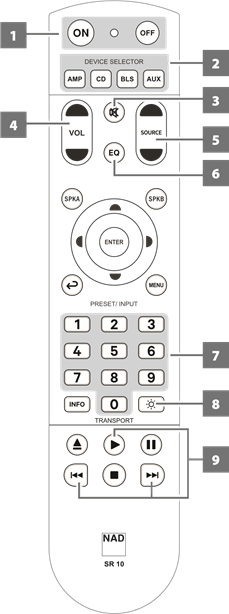

• SR 10 nuotolinio valdymo pultas su 2 AA baterijomis
• Bluetooth antena
• Greitas sąrankos vadovas

IŠSAUGOKITE PAKUOTĘ

Išsaugokite dėžę ir pakuotę, kuri buvo pateikta kartu su jūsų C 3050. Jei persikraustysite arba jums reikės transportuoti C 3050, tai yra saugiausias konteineris, kurį galite naudoti. Mes matėme per daug kitaip puikių komponentų, sugadintų transportuojant dėl tinkamos transportavimo dėžės trūkumo. Taigi, prašau, išsaugokite tą dėžę!

VIETOS PASIRINKIMAS

Pasirinkite gerai vėdinamą vietą (su bent keliais coliais abiejose pusėse ir už jo) ir kuri užtikrins aiškų matymo lauką, esantį 23 pėdų / 7 metrų atstumu tarp C 3050 priekinio skydelio ir pagrindinės klausymo / žiūrėjimo pozicijos. Tai užtikrins patikimą infraraudonųjų spindulių nuotolinio valdymo ryšį. C 3050 generuoja nedidelį kiekį šilumos, bet nieko, kas turėtų trikdyti gretimus komponentus. Puikiai įmanoma sukrauti C 3050 ant kitų komponentų, bet paprastai reikėtų vengti atvirkščiai.

Ypač svarbu užtikrinti pakankamą vėdinimą. Jei svarstote galimybę patalpinti C 3050 spintelėje ar kituose balduose, pasitarkite su savo NAD garso / vaizdo specialistu dėl patarimų, kaip užtikrinti pakankamą oro srautą.

PASTABOS DĖL ĮDIEGIMO

• Padėkite savo C 3050 ant tvirto, lygaus paviršiaus.
• Venkite statyti įrenginį tiesioginiuose saulės spinduliuose arba šalia šilumos ir drėgmės šaltinių.
• Nestatykite įrenginio ant minkšto paviršiaus, pvz., kilimo.
• Užtikrinkite tinkamą vėdinimą.
• Prieš atlikdami bet kokius prijungimus, įsitikinkite, kad įrenginys išjungtas.
• Norėdami užtikrinti optimalų veikimą ir patikimumą, naudokite aukštos kokybės laidus ir lizdus.
• Įsitikinkite, kad laidai ir lizdai nėra pažeisti ir visi lizdai yra tvirtai įstumti.
• Jei į jūsų C 3050 patenka vandens, išjunkite įrenginio maitinimą ir ištraukite kištuką iš kintamosios srovės lizdo. Prieš bandydami vėl naudoti įrenginį, leiskite jį patikrinti kvalifikuotam techninės priežiūros specialistui.
• Įrenginiui valyti naudokite sausą minkštą šluostę. Jei reikia, šluostę šiek tiek sudrėkinkite muiluotu vandeniu. Nenaudokite tirpalų, kurių sudėtyje yra benzolo ar kitų lakiųjų medžiagų.

NENUIMKITE DANGTELIO. VIDUJE NĖRA NAUDOTOJO APTARNAVIMO DALIES.

NUOGI LAIDAI IR KAIŠČIŲ JUNGTYS

Gnybtai, pažymėti šiuo simboliu, yra pavojingi gyvi. Išorinius laidus, prijungtus prie šių gnybtų, turi įrengti apmokytas asmuo arba naudoti jau pagamintus laidus ar laidus.

Nuogi laidai ir kaiščių lizdai turi būti įkišti į angą gnybto velene. Atsukite garsiakalbio gnybto plastikinę įvorę, kol atsivers anga varžto velene. Įkiškite kaištį arba nuogą kabelio galą į angą ir pritvirtinkite kabelį priverždami gnybto įvorę. Įsitikinkite, kad nuogas laidas nuo garsiakalbių kabelių neliečia galinio skydelio ar kito lizdo. Įsitikinkite, kad yra tik 1/2" (1 cm) nuogo kabelio ar kaiščio ir nėra palaidų garsiakalbio laido gijų.

GAMYKLINIAI NUSTATYMAI

Gamyklinius nustatymus rekomenduojama atkurti, jei jūsų C 3050 netinkamai veikia arba užstrigo.

C 3050 gamyklinius nustatymus galima atkurti arba atkurti gamyklinius numatytuosius nustatymus naudojant šį metodą.

1. Kai C 3050 veikia, išjunkite galinio skydelio POWER (maitinimo) jungiklį.
2. Paspauskite ir laikykite priekinio skydelio POWER (maitinimo) mygtuką ir tuo pačiu metu įjunkite galinio skydelio POWER (maitinimo) jungiklį. Neatleiskite POWER (maitinimo) mygtuko.
3. Laikykite nuspaudę POWER (maitinimo) mygtuką ilgiau nei 30 sekundžių arba tol, kol VU matuoklis du kartus užsidegs (baltas su geltonu fonu). Tai rodo, kad inicijuojamas gamyklinių nustatymų atkūrimas. Atleiskite POWER (maitinimo) mygtuką.
4. Priekinio skydelio maitinimo LED indikatorius išsijungs ir tada persijungs į nuolatinę gintarinę spalvą. C 3050 gamyklinių nustatymų atkūrimas baigtas, kai priekinio skydelio maitinimo LED indikatorius tampa nuolat gintarinės spalvos, o VU matuoklis nešviečia arba išjungtas.

Atleidus priekinio skydelio POWER (maitinimo) mygtuką bet kuriuo metu, kol VU matuoklis du kartus užsidegs, gamyklinių nustatymų atkūrimas bus atšauktas ir C 3050 liks atnaujinimo režime. Tiesiog vėl pradėkite gamyklinių nustatymų atkūrimo procedūrą.

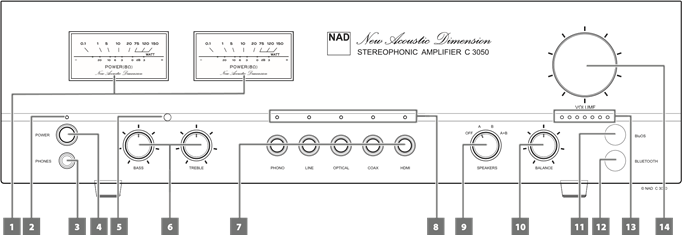

VALDIKLIO IDENTIFIKAVIMAS – PRIEKINIS SKYDELIS

NAD VU MATUOKLIS

• C 3050 turi porą galios matuoklių, kurie stebi įvesties signalo arba garsiakalbio išvesties lygius.
• Abu galios matuokliai sukalibruoti vatais ir dB (decibelais), kurie atitinka 8 omų apkrovą.
• Taip pat žiūrėkite punktą apie VU MATUOKLĮ VALDIKLIO IDENTIFIKAVIMAS – GALINIS SKYDELIS.

MAITINIMO LED INDIKATORIUS

• Šis indikatorius degs gintarine spalva, kai C 3050 veikia budėjimo režimu.
• Kai C 3050 įjungiamas iš budėjimo režimo, šis indikatorius švies žaliai.
• Rimtų C 3050 pažeidimų atvejais, pavyzdžiui, esant per žemai garsiakalbio varžai ir trumpam jungimui, C 3050 įjungs savo apsaugos grandinę, kurią parodys maitinimo LED indikatoriaus spalvos pasikeitimas iš žalios į raudoną ir garso nutildymas.

  Tokiu atveju, kai įsijungia apsaugos grandinė, išjunkite C 3050 galiniame skydelyje esančiu MAITINIMO jungikliu. Palaukite, kol atvės, ir (arba) patikrinkite garsiakalbio jungtis. Pašalinę priežastį, dėl kurios įsijungė apsaugos grandinė, įjunkite galiniame skydelyje esantį MAITINIMO jungiklį. Tada paspauskite priekiniame skydelyje esantį MAITINIMO mygtuką, kad atnaujintumėte įprastą veikimą.

AUSINĖS

• Yra 1/4" stereo lizdas ausinėms klausytis ir veiks su įprastomis bet kokios varžos ausinėmis.
• Ausinių lizdas veiks lygiagrečiai su pasirinktais garsiakalbiais. Norėdami klausytis tik per ausines, pasukite SPEAKERS rankenėlę į OFF padėtį.
• Garso, tono ir balanso valdikliai veikia klausantis per ausines.
• Naudokite tinkamą adapterį, kad prijungtumėte ausines su kitų tipų lizdais, pvz., 3,5 mm "asmeninio stereo" kištukais.

PASTABA: Prieš prijungdami arba atjungdami ausines, įsitikinkite, kad garso valdiklis pasuktas į minimumą (visiškai prieš laikrodžio rodyklę, o garso lygio LED indikatorius tik gintarinės spalvos). Klausymasis dideliu lygiu gali pažeisti jūsų klausą.

MAITINIMO MYGTUKAS

• Kai galiniame skydelyje esantis MAITINIMO jungiklis nustatytas į ON padėtį, paspauskite šį mygtuką, kad įjungtumėte C 3050 iš budėjimo režimo. Maitinimo LED indikatorius pasikeis iš gintarinės į žalią spalvą. NAD VU matuoklis taip pat apšvies iš gintarinės į baltą su geltonu fonu. C 3050 yra paruoštas naudoti, kai NAD VU matuoklis šviečia baltai su geltonu fonu.
• Dar kartą paspaudus maitinimo mygtuką, įrenginys vėl pereina į budėjimo režimą. Maitinimo LED indikatorius pasikeis iš žalios į gintarinę spalvą. NAD VU matuoklis taip pat išsijungs.
• Maitinimo mygtukas negali įjungti C 3050, jei galiniame skydelyje esantis MAITINIMO jungiklis yra išjungtas.

SVARBIOS PASTABOS

Sąlygos, kurioms esant maitinimo mygtukas įjungiamas

1. Įkiškite pridedamo maitinimo laido kištuką į maitinimo lizdą, užtikrindami, kad kitas maitinimo laido galas būtų tvirtai prijungtas prie C 3050 kintamosios srovės maitinimo įvesties lizdo.
2. Galiniame skydelyje esantis MAITINIMO jungiklis turi būti nustatytas į ON padėtį.

AUTOMATINIS BUDĖJIMO REŽIMAS

Automatinio budėjimo režimo funkcija yra neatsiejama C 3050 funkcija, atitinkanti Europos ekologinio projektavimo reglamentus. C 3050 galima nustatyti automatiškai pereiti į budėjimo režimą, jei per 15 minučių nevyksta jokios vartotojo sąsajos sąveikos arba nėra garso dabartiniame šaltinyje. Vykdykite toliau pateiktą procedūrą, kad įjungtumėte arba išjungtumėte automatinio budėjimo režimą. Taip pat žiūrėkite toliau esantį tinklo budėjimo režimą.

ĮJUNGTI / IŠJUNGTI AUTOMATINIO BUDĖJIMO REŽIMĄ
Veikimo režimu paspauskite ir palaikykite priekiniame skydelyje esantį PHONO mygtuką, kol PHONO šaltinio LED indikatorius sumirksės.

Įjungtas – PHONO šaltinio LED indikatorius sumirksės du kartus.
Išjungtas - PHONO šaltinio LED indikatorius sumirksės vieną kartą.

TINKLO BUDĖJIMO REŽIMAS

C 3050 numatytasis arba po gamyklinių parametrų atstatymo veikia tinklo budėjimo režimu. Jei per 15 minučių nevyksta jokios vartotojo sąsajos sąveikos ir nėra jokio aktyvaus šaltinio įvesties, įrenginys persijungia į tinklo budėjimo režimą sumažintu sistemos veikimo lygiu (mažiau nei 2 W).

• Tinklo ir Bluetooth ryšiai palaikomi tinklo budėjimo režimu.
• Tinklo budėjimo režimu C 3050 galima grąžinti į veikimo režimą naudojant bet kurį iš šių būdų.
  • Atnaujinkite analoginių arba skaitmeninių šaltinių atkūrimą
  • Suaktyvinkite arba paleiskite prie tinklo prijungtą programėlę
  • Paleiskite suporuotą Bluetooth šaltinį
  • Paspauskite bet kurį iš SOURCE mygtukų
  • Paspauskite priekiniame skydelyje esantį POWER arba SR 10 ON mygtuką

GILUS BUDĖJIMO REŽIMAS

Veikiant gilaus budėjimo režimu, C 3050 persijungia į budėjimo režimą su mažiausiomis energijos sąnaudomis (mažiau nei 0,5 W).

C 3050 NUSTATYMAS Į GILŲ BUDĖJIMO REŽIMĄ

1. Veikimo režimu paspauskite ir palaikykite priekiniame skydelyje esantį POWER mygtuką, kol maitinimo LED indikatorius sumirksės du kartus.
2. Atleiskite priekiniame skydelyje esantį POWER mygtuką. Įrenginys pereis į gilaus budėjimo režimą.
3. Veikiant gilaus budėjimo režimu, C 3050 galima grąžinti į veikimo režimą tik naudojant šiuos būdus.
   • Paspauskite bet kurį iš SOURCE mygtukų
   • Paspauskite priekiniame skydelyje esantį POWER arba SR 10 ON mygtuką
4. C 3050 persijungia į tinklo budėjimo režimą, kai įjungiamas iš gilaus budėjimo režimo. Pakartokite 1 veiksmą, kad grąžintumėte C 3050 į gilaus budėjimo režimą.

NUOTOLINIO VALDYMO PULTELIO JUTIKLIS

• Nukreipkite SR 10 nuotolinio valdymo pultelį į nuotolinio valdymo pultelio jutiklį ir paspauskite mygtukus.
• Saugokite, kad ant C 3050 nuotolinio valdymo pultelio jutiklio nepatektų stiprus šviesos šaltinis, pvz., tiesioginiai saulės spinduliai arba apšvietimas. Jei taip padarysite, galbūt negalėsite valdyti C 3050 nuotolinio valdymo pulteliu.

Atstumas: Apie 23 pėdas (7 m) nuo nuotolinio valdymo pultelio jutiklio priekio.
Kampas: Apie 30^o kiekviena kryptimi nuo nuotolinio valdymo pultelio jutiklio priekio.

TONO VALDIKLIAI

• C 3050 turi BASS ir TREBLE tono valdiklius, kad būtų galima reguliuoti jūsų sistemos tonų balansą. 12 valandos padėtis yra "tiesi" be jokio stiprinimo ar mažinimo, o įdubimas rodo šią padėtį.
• Pasukite valdiklį pagal laikrodžio rodyklę, kad padidintumėte žemų arba aukštų dažnių lygį. Pasukite valdiklį prieš laikrodžio rodyklę, kad sumažintumėte žemų arba aukštų dažnių lygį.

ŠALTINIO ĮVESTIES RINKIKLIAI

• Šie mygtukai pasirenka aktyvųjį šaltinio įvestį į C 3050 ir signalą, siunčiamą į garsiakalbius, ausines ir PRE OUT lizdus.

PHONO: Patefonas, prijungtas prie galiniame skydelyje esančių PHONO įvesties lizdų, pasirenkamas kaip aktyvusis šaltinis.
LINE: Linijos lygio šaltinis, prijungtas prie galiniame skydelyje esančių LINE įvesties lizdų, pasirenkamas kaip aktyvusis šaltinis.
OPTICAL: Skaitmeninis optinis šaltinis, prijungtas prie galiniame skydelyje esančio OPTICAL įvesties lizdo, pasirenkamas kaip aktyvusis šaltinis.
COAX: Skaitmeninis bendraašis šaltinis, prijungtas prie galiniame skydelyje esančio COAXIAL įvesties lizdo, pasirenkamas kaip aktyvusis šaltinis.
HDMI: HDMI išvesties šaltinis, prijungtas prie galiniame skydelyje esančio HDMI įvesties lizdo, pasirenkamas kaip aktyvusis šaltinis.

• Paspaudus bet kurį iš šaltinio įvesties rinkiklio mygtukų, C 3050 taip pat įsijungs iš budėjimo režimo.

ŠALTINIO ĮVESTIES LED INDIKATORIAI

• Kai pasirenkamas šaltinio įvestis, atitinkamas šaltinio įvesties LED indikatorius, esantis virš minėto šaltinio įvesties mygtuko, švies žaliai.

GARSIAKALBIAI (A, B, A+B, OFF)

Pasukite SPEAKERS rankenėlę, kad pasirinktumėte
A: Pasirinkite SPEAKERS A kaip aktyvų garsiakalbį. SPEAKERS B yra išjungtas arba neaktyvus.
B: Pasirinkite SPEAKERS B kaip aktyvų garsiakalbį. SPEAKERS A yra išjungtas arba neaktyvus.
A+B: Pasirinkite abu SPEAKERS A ir SPEAKERS B kaip aktyvius garsiakalbius.
OFF: Abu SPEAKERS A ir SPEAKERS B yra neaktyvūs arba išjungti.

• Išvesties signalas visada yra PHONES lizde visais SPEAKER rinkiklio nustatymais. Naudojant ausines, paprastai patartina SPEAKER rinkiklio valdymo rankenėlę nustatyti į "OFF", nutildant abu SPEAKERS A ir B.

BALANSAS

• BALANCE valdiklis reguliuoja santykinius kairiojo ir dešiniojo garsiakalbių lygius. 12 valandos padėtis užtikrina vienodą lygį kairiajam ir dešiniajam kanalams. Fiksatorius rodo šią padėtį.
• Pasukus valdiklį pagal laikrodžio rodyklę, balansas pasislenka į dešinę.
  Pasukus valdiklį prieš laikrodžio rodyklę, balansas pasislenka į kairę.

BluOS/MDC

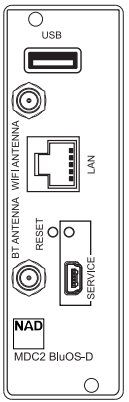

• Šis BluOS/MDC talpos jutiklinis mygtukas neveikia, nebent įdiegtas atitinkamas MDC2 modulis, pvz., MDC2 BluOS D.
• Įdiegus pasirinktinį MDC2 BluOS D, paspauskite BluOS/MDC talpos jutiklinį mygtuką, kad pasirinktumėte BluOS kaip aktyvųjį šaltinį.

  Žemiau pateikiama BluOS/MDC mirksėjimo kodų lentelė, kai įdiegtas pasirinktinis MDC2 BluOS D.

BLUOS/MDC LED MIRKSĖJIMO KODAS	APRAŠYMAS
Nuolatinė žalia	Mobiliojo ryšio prieigos taško režimas
Mirksi žaliai	Jungiamasi prie tinklo
Nuolatinė raudona	Atnaujinimo režimas
Mirksi raudonai	Vyksta gamyklinių parametrų atstatymas
Pakaitomis mirksi raudonai ir žaliai	Atnaujinama
Nuolatinė mėlyna	Prisijungta prie tinklo – paruošta naudoti su BluOS programėle
Mirksi mėlynai	Nutildymo režimas
Nuolatinė purpurinė	Mobiliojo ryšio prieigos taško režimo laikas baigėsi

BLUETOOTH

• Paspauskite BLUETOOTH talpos jutiklinį mygtuką, kad pasirinktumėte Bluetooth kaip aktyvųjį šaltinį. Taip pat žiūrėkite toliau pateiktas gaires, kaip nustatyti Bluetooth kaip šaltinį.

BLUETOOTH KAIP ŠALTINIS

Inicijuokite Bluetooth įrenginio susiejimą su C 3050, atlikdami toliau nurodytą procedūrą.

1. Įsitikinkite, kad pridedama Bluetooth antena prijungta prie galiniame skydelyje esančio BT antenos gnybto. Taip pat įsitikinkite, kad jūsų Bluetooth įrenginys yra aktyvus arba įjungtas.
2. Naudodami savo iOS, Android arba Bluetooth įrenginį, eikite į Settings – Bluetooth (nustatymai – Bluetooth) ir tada ieškokite Bluetooth įrenginių.
3. Pasirinkite unikalų C 3050 įrenginio ID tarp galimų įrenginių, išvardytų Bluetooth nustatymuose. Susiekite arba prijunkite C 3050 ir Bluetooth įrenginį.
4. Sėkmingai susieję Bluetooth įrenginį ir C 3050, pasirinkite Bluetooth kaip aktyvųjį šaltinį ir pradėkite klausytis muzikos atkūrimo iš Bluetooth įrenginio.

GARSO LYGIO LED INDIKATORIAI

• Ši LED diodų serija vienas po kito apšviečia didėjant garso lygiui ir vienas po kito užgęsta mažėjant garso lygiui.
• Tik gintarinės spalvos LED diodas rodo, kad garso lygis yra minimalus.

GARSAS

• VOLUME valdiklis reguliuoja bendrą signalo, siunčiamo į garsiakalbius ir ausines, garsumą.
• Garso valdikliui būdingas puikus signalo sekimas ir kanalų balansas. Jis užtikrina labai linijišką ir mažo triukšmo veikimą.
• Pasukite pagal laikrodžio rodyklę, kad padidintumėte garso lygį, ir prieš laikrodžio rodyklę, kad jį sumažintumėte.

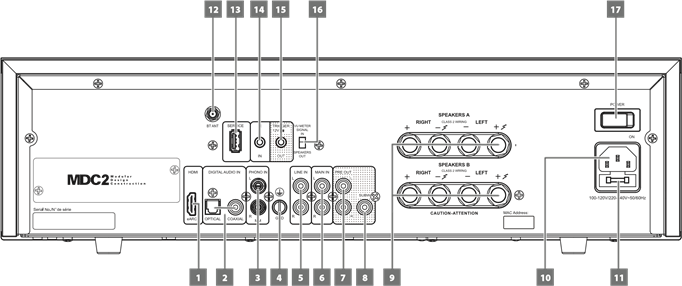

VALDIKLIŲ IDENTIFIKAVIMAS – GALINIS SKYDELIS

DĖMESIO
Prieš jungdami bet kokius laidus, įsitikinkite, kad C 3050 yra išjungtas arba atjungtas nuo maitinimo šaltinio. Taip pat patartina išjungti arba atjungti visus susijusius komponentus, jungiant arba atjungiant bet kokius signalo ar kintamosios srovės maitinimo jungtis.

HDMI eARC

• Prijunkite prie televizoriaus, kuris palaiko HDMI valdiklio (CEC) ir patobulinto garso grįžtamojo kanalo (eARC) funkcijas. HDMI CEC ir eARC funkcijos galimos, jei išoriniai įrenginiai, kurie taip pat palaiko šias funkcijas, yra sujungti su C 3050 per HDMI jungtį.
• Naudokite HDMI kabelį, kad prijungtumėte HDMI eARC prie atitinkamo televizoriaus HDMI eARC prievado. Naudokite HDMI kabelį, kuris turi „Ultra High-Speed HDMI Certification Label“, kad galėtumėte mėgautis didesniu pralaidumu ir didelio bitų spartos formatu.
• Kai nustatytas eARC ryšys, C 3050 išves garso signalą iš televizoriaus.

• Užtikrinkite, kad garso nustatymas / formatas įrenginių, prijungtų per eARC prie C 3050, būtų nustatytas tik į PCM.
• HDMI eARC prievadas palaiko tik garso išvesties signalą iš televizoriaus.
• HDMI eARC prievadas C 3050 neturi vaizdo išvesties.

CEC MAITINIMAS

CEC Power leidžia C 3050 įjungti arba išjungti išoriniu televizoriumi, prijungtu per HDMI eARC prievadą.

CEC Power įjungimas / išjungimas
Veikimo režimu paspauskite ir palaikykite priekinio skydelio HDMI mygtuką, kol sumirksės HDMI šaltinio šviesos diodas.

Įjungta – HDMI šaltinio šviesos diodas sumirksės du kartus.
Išjungta – HDMI šaltinio šviesos diodas sumirksės vieną kartą.

SKAITMENINIS GARSO ĮĖJIMAS (OPTINIS /KOAKSIALINIS)

• Prijunkite prie atitinkamos optinės ir koaksialinės skaitmeninės šaltinių, tokių kaip CD arba BD/DVD grotuvai, skaitmeninis kabelinis imtuvas, skaitmeniniai imtuvai ir kiti tinkami komponentai, išvesties.

PHONO ĮĖJIMAS

• Įvestis skirta tik judančio magneto (MM) fono galvutei. Prijunkite dvigubą RCA–RCA laidą nuo patefono prie šios įvesties, jei naudojate judančio magneto galvutę.
• Jei jūsų patefone yra įžeminimo laidas, jį galima prijungti prie įžeminimo gnybto.

ĮŽEMINIMO GNYBTAS

• Įsitikinkite, kad C 3050 yra įjungtas į įžemintą kintamosios srovės lizdą.
• Jei reikia, naudokite šį įžeminimo gnybtą, kad įžemintumėte fono arba patefono šaltinį, skirtą PHONO įvesties lizdui.
• Jei reikia atskiro įžeminimo, naudokite šį gnybtą, kad įžemintumėte savo C 3050. C 3050 galima prijungti prie įžeminimo prijungiant įžeminimo laidą arba panašų prie šio gnybto. Įdėję priveržkite gnybtą, kad pritvirtintumėte laidą.

LINE ĮĖJIMAS

• Įvestis linijos lygio šaltiniams, tokiems kaip CD grotuvas, imtuvas arba bet kuris suderinamas įrenginys. Naudokite dvigubą RCA–RCA laidą, kad prijungtumėte šaltinio įrenginio kairįjį ir dešinįjį "Audio Output" (garso išvesties) prievadus prie šio Line įvesties prievado.

MAIN ĮĖJIMAS

• Jungtys prie išorinio priešstiprintuvo arba procesoriaus, pvz., erdvinio garso dekoderio.
• Įprastai naudojant, tai turėtų būti prijungta prie PRE OUT lizdų su pateiktomis jungtimis. Norėdami prijungti savo C 3050 prie išorinio procesoriaus arba priešstiprintuvo, pirmiausia nuimkite šias jungtis.
• Naudokite dvigubą RCA–RCA laidą, kad prijungtumėte išorinio priešstiprintuvo arba procesoriaus kairįjį ir dešinįjį "Audio Output" (garso išvesties) prievadus prie MAIN IN lizdų.
• Prieš jungdami arba atjungdami ką nors prie MAIN IN lizdų, visada išjunkite C 3050 ir susijusius išorinius priešstiprintuvus.

PRE OUT

• Naudokite dvigubą RCA–RCA laidą, kad prijungtumėte PRE-OUT prie atitinkamos analoginės garso įvesties suderinamų įrenginių, tokių kaip stiprintuvai, imtuvai ar kiti tinkami įrenginiai. Tai leidžia naudoti C 3050 kaip priešstiprintuvį tokiems įrenginiams.
• Įprastai naudojant, tai turėtų būti prijungta prie MAIN IN lizdų su pateiktomis jungtimis. Norėdami prijungti savo C 3050 prie išorinio procesoriaus arba stiprintuvo, pirmiausia nuimkite šias jungtis.
• PRE OUT išvesties signalą paveiks C 3050 garsumo ir tono valdymo nustatymai.
• Prieš jungdami arba atjungdami ką nors prie PRE OUT lizdų, visada išjunkite C 3050 ir susijusius išorinius galios stiprintuvus.

SUBW

• Prijunkite SUBW prie žemo lygio atitinkamo maitinamo žemų dažnių garsiakalbio įvesties.
• Žemo dažnio informacija iki 80 Hz siunčiama į prijungtą žemų dažnių garsiakalbį.

GARSIAKALBIAI A, B

• C 3050 yra įrengtas su dviem garsiakalbių gnybtų rinkiniais. Naudokite SPEAKERS A gnybtus "pagrindiniams" garsiakalbiams, o SPEAKERS B gnybtus – antrai porai, pavyzdžiui, papildomiems garsiakalbiams, esantiems kitame kambaryje.
• Prijunkite C 3050 dešiniojo garsiakalbio gnybtus, pažymėtus "R +" ir "R-", prie atitinkamų "+" ir " - " pažymėtų dešiniojo garsiakalbio gnybtų. Pakartokite tą patį su C 3050 kairiojo garsiakalbio gnybtais ir atitinkamu kairiuoju garsiakalbiu.
• Prieš įjungdami C 3050, dar kartą patikrinkite garsiakalbių jungtis.
• Taip pat žr. elementą apie GARSIAKALBIŲ PASIRINKIMO JUNGIKLĮ (A, B, A+B, OFF) VALDIKLIŲ IDENTIFIKAVIMAS – PRIEKINIS SKYDELIS.

KINTAMOSIOS SROVĖS MAITINIMO ĮVESTIS

• C 3050 tiekiamas su dviem atskirais maitinimo laidais. Pasirinkite savo regionui tinkamą maitinimo laidą.
• Prieš įkišdami kištuką į maitinimo lizdą, įsitikinkite, kad kitas maitinimo laido galas tvirtai prijungtas prie C 3050 kintamosios srovės maitinimo įvesties lizdo.
• Prieš atjungdami kitą maitinimo laido galą nuo C 3050 kintamosios srovės maitinimo įvesties lizdo, visada atjunkite maitinimo kištuką nuo maitinimo lizdo.

SAUGIKLIO LAIKIKLIS

• Tik kvalifikuoti NAD techninės priežiūros specialistai gali turėti prieigą prie šio saugiklio laikiklio. Atidarius šį saugiklio laikiklį, galite sugadinti įrenginį, todėl jūsų C 3050 garantija bus anuliuota.

BLUETOOTH ANTENOS GNYBTAS

• Prijunkite pateiktą Bluetooth anteną prie šio Bluetooth antenos gnybto.

TECHNINĖ PRIEŽIŪRA

• Techninės priežiūros prievadas skirtas tik vidiniam naudojimui, o ne klientams.

IR ĮVESTIS

• Ši įvestis prijungta prie IR (infraraudonųjų spindulių) kartotuvo (Xantech ar panašaus) išvesties arba kito suderinamo įrenginio IR išvesties, kad būtų galima valdyti C 3050 iš nuotolinės vietos.

+12V TRIGGER OUT

• +12V TRIGGER OUT naudojamas išorinei įrangai, turinčiai +12V trigerio įvestį, valdyti.
• Prijunkite šį +12V TRIGGER OUT prie kito įrangos atitinkamo +12V DC įvesties lizdo naudodami mono kabelį su 3,5 mm vyrišku kištuku.
• Ši išvestis bus 12 V, kai C 3050 yra įjungtas, ir 0 V, kai jis yra išjungtas arba budėjimo režime.

VU MATUOKLIS

• Nukreipia NAD VU matuoklį priekiniame skydelyje stebėti įvesties signalą arba garsiakalbio išvestį

Input Signal: Stebėkite ir atspindėkite esamą šaltinio įvesties signalą
Speaker Output: Stebėkite ir atspindėkite garsiakalbio išvesties signalą

MAITINIMAS

• Tiekia kintamosios srovės maitinimą į C 3050.
• Kai POWER jungiklis nustatytas į ON (įjungta) padėtį, C 3050 pereina į budėjimo režimą, kaip rodo gintarinė priekinio skydelio maitinimo šviesos diodo indikatoriaus būsena.
• Paspauskite priekinio skydelio maitinimo mygtuką, SR 10 ON (įjungta) mygtuką arba bet kurį iš šaltinio įvesties pasirinkimo mygtukų, kad įjungtumėte C 3050 iš budėjimo režimo.
• Jei neketinate naudoti C 3050 ilgą laiką (pavyzdžiui, atostogaujant), išjunkite POWER jungiklį.
• Kai galinio skydelio POWER (maitinimas) išjungtas, C 3050 negalima įjungti priekinio skydelio maitinimo mygtuku, SR 10 ON (įjungta) mygtuku arba bet kuriuo iš šaltinio įvesties pasirinkimo mygtukų.

MDC2 ATNAUJINIMO ANGA

C 3050 palaiko NAD MDC2 architektūrą. Įgalindama dvipusį ryšį tarp modulio ir komponento, MDC2 atveria ateitį naujiems atnaujinimams.

MDC2 BLUOS-D

Pasirenkamas MDC2 BluOS-D modulis leidžia klausytojams leisti muziką iš mėgstamų transliavimo paslaugų per C 3050. MDC2 BluOS-D yra aprūpintas Wi-Fi ir Ethernet ir naudoja pripažintą BluOS Controller programėlę, skirtą Android, iOS, macOS ir Windows.

Kaip ir visi BluOS įgalinti produktai, MDC2 BluOS-D turi integruotą daugybės transliavimo paslaugų palaikymą ir palaiko Apple AirPlay 2, Spotify Connect ir Tidal Connect. Dvipusis ryšys taip pat leidžia MDC2 BluOS-D transliuoti muziką iš šaltinių, prijungtų prie C 3050, į BluOS įgalintus komponentus kituose kambariuose.

MDC2 BluOS-D yra įdiegta Dirac Live® Limited Bandwidth (20Hz – 500Hz) su galimybe pažengusiems vartotojams atnaujinti į Dirac Live Full Frequency versiją. Dirac Live funkcija leidžia išmatuoti savo kambario akustiką naudojant pateiktą mikrofoną ir intuityvią programėlę, o tada įkelti korekcijos kreives į MDC2 BluOS-D. Kompensuodamas akustines anomalijas jūsų klausymo aplinkoje, Dirac Live žymiai pagerina bosų aiškumą, vaizdavimą ir tembrinį tikslumą. Dėl savo dvipusės architektūros MDC2 BluOS-D atlieka kambario korekciją visiems šaltiniams, prijungtiems prie jūsų C 3050. Dirac Live sąrankos gaires rasite support.nadelectronics.com ir ieškokite "Dirac Setup".

SR 10 NUOTOLINIO VALDYMO PULTAS

SR 10 nuotolinio valdymo pultas valdo pagrindines C 3050 funkcijas. Jis taip pat gali valdyti iki 4 įrenginių. SR 10 gali veikti iki 23 pėdų (7 m) atstumu. Šarminės baterijos rekomenduojamos maksimaliam veikimo laikui. Dvi AA baterijos turi būti įdėtos į nuotolinio valdymo pulto baterijų skyrių, esantį gale. Keisdami baterijas, patikrinkite, ar jos įdėtos tinkamai, kaip nurodyta baterijų skyriaus pagrinde.

• SR 10 funkciniai mygtukai, kurie nėra aptariami, nurodyti ar paryškinti, reiškia, kad jie nėra taikomi arba neveikia konkrečiam įrenginiui.
• Šviesos diodų indikatorius tarp ON ir OFF mygtukų mirksės mėlynai, kai tik bus paspaustas valdymo mygtukas.

Pasirinkite AMP iš DEVICE SELECTOR (Įrenginio pasirinkimas) mygtukų, kad paleistumėte šias C 3050 nuotolinio valdymo komandas.

1. ON/OFF (ĮJUNGTI/IŠJUNGTI): SR 10 nuotolinio valdymo pulte yra atskiri ON (ĮJUNGTI) ir OFF (IŠJUNGTI) mygtukai. Paspauskite ON (ĮJUNGTI), kad perjungtumėte C 3050 iš budėjimo į veikimo režimą. Paspauskite OFF (IŠJUNGTI), kad perjungtumėte į budėjimo režimą.

2. DEVICE SELECTOR (ĮRENGINIO PASIRINKIMAS): Įrenginio pasirinkimo mygtukas nustato tik tai, kurį komponentą valdys SR 10; jis neatlieka jokios funkcijos C 3050. Paspauskite norimą Įrenginio pasirinkimo mygtuką, kad atitinkami mygtukai būtų nukreipti į komandų "puslapį", susijusį su pasirinktu įrenginiu. Pasirinkę įrenginį, dabar galite paspausti atitinkamus SR 10 valdymo mygtukus, taikomus pasirinktam įrenginiui.

3. MUTE (NUTILDYMAS): Paspauskite [MUTE (NUTILDYMAS)] mygtuką, kad laikinai išjungtumėte garsą į garsiakalbius ir ausines. MUTE (NUTILDYMO) režimą rodo gintarinis šviesos diodas, kuris yra vienintelis apšviestas tarp VOLUME LEVEL (GARSO LYGIO) šviesos diodų indikatorių; likę šviesos diodai nedega. Dar kartą paspauskite MUTE (NUTILDYMAS), kad atkurtumėte garsą. Sureguliavus garsumo lygį per SR 10 arba priekinio skydelio garsumo rankenėlę, automatiškai bus atšaukta nutildymo funkcija.

4. VOL []: Paspauskite [] mygtuką, kad padidintumėte arba sumažintumėte garsumo lygį. Atleiskite mygtuką, kai pasieksite norimą lygį. VOLUME LEVEL (GARSO LYGIO) šviesos diodų indikatoriai įsižiebs po vieną, kai garsumo lygis didės, ir užges po vieną, kai garsumo lygis mažės.

5. SOURCE (ŠALTINIS) []: Pereikite per šaltinio įvesties pasirinkimus
6. EQ: Su pasirinktiniu MDC2 BluOS D įdiegimu ir Dirac Live kalibravimu, naudokite EQ, kad pasirinktumėte galimus išsaugotus Dirac filtro nustatymus.
7. NUMERIC BUTTONS (SKAIČIŲ MYGTUKAI): Skaičių mygtukai leidžia tiesiogiai pasirinkti šaltinio įvestį. Paspauskite atitinkamą skaičiaus mygtuką, kad tiesiogiai pasirinktumėte šaltinį.
   1. Phono (fono)
   2. Line (linija)
   3. Optical (optinis)
   4. Coax (koaksialinis)
   5. HDMI
   6. BluOS - kai įdiegtas pasirinktinis MDC2 BluOS D.

8. : Sumažinkite, išjunkite arba atkurkite SOURCE INPUT (ŠALTINIO ĮVESTIES) ir VOLUME LEVEL (GARSO LYGIO) šviesos diodų indikatorių ekrano ryškumą. Yra 6 šviesos diodo ryškumo lygiai, kai perjungiamas DIM (PRITEMDYMAS) mygtukas. 0 yra išjungta, o 5 yra ryškiausia.

9. Su pasirinktiniu MDC2 BluOS D įdiegimu ir esant BluOS šaltinyje, pasirinkite
   : Paleiskite arba pristabdykite atkūrimą
   : Pereikite atgal į dabartinės dainos pradžią
   : Pereikite į priekį prie kitos dainos

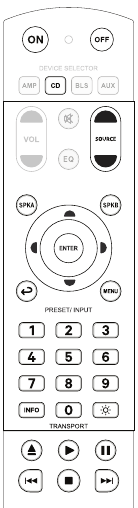

CD PLAYER CONTROL (CD GROTUVŲ VALDYMAS) (taikoma NAD CD grotuvams): Pasirinkite CD tarp DEVICE SELECTOR (ĮRENGINIO PASIRINKIMO) mygtukų, kad gautumėte prieigą prie šių taikomų valdymo mygtukų. Patikrinkite savo taikomo NAD CD grotuvo savininko vadovą, kad sužinotumėte apie valdymo mygtukų suderinamumą.

ON/OFF (ĮJUNGTI/IŠJUNGTI): Paspauskite ON (ĮJUNGTI), kad perjungtumėte CD grotuvą iš budėjimo į veikimo režimą. Paspauskite OFF (IŠJUNGTI), kad perjungtumėte į budėjimo režimą.

SOURCE (ŠALTINIS) []: Paspauskite ir palaikykite, kad pagreitintumėte/atbuline eiga atkūrimo paiešką

SPK A: Pasirinkite CD kaip aktyvų šaltinį
SPK B: Pasirinkite USB kaip aktyvų šaltinį
: Pasirinkite Optical (optinį) kaip aktyvų šaltinį
MENU (MENIU): Perjunkite, kad pasirinktumėte norimą SRC režimą

NUMERIC BUTTONS (SKAIČIŲ MYGTUKAI) (1-9, 0): Naudokite skaičių mygtukus, kad tiesiogiai įvestumėte ir pasirinktumėte norimos dainos takelio numerį

: Pasirinkite per aplankus
: Pasirinkite per failus
ENTER (ĮVESTI): Pasirinkite norimą aplanką arba failą

INFO: Rodykite atkūrimo laiką ir kitą informaciją ekrane
: Sumažinkite, išjunkite arba atkurkite ekrano ryškumą

: Atidarykite/uždarykite disko dėklą
: Pradėkite arba pristabdykite atkūrimą
: Laikinai pristabdykite atkūrimą
: Pereikite atgal į dabartinės dainos pradžią
: Pereikite į priekį prie kitos dainos
: Sustabdykite atkūrimą

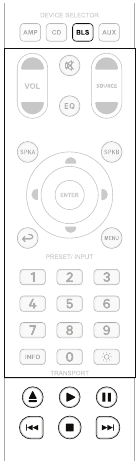

BluOS PLAYBACK CONTROLS (BluOS ATKŪRIMO VALDIKLIAI) (taikoma NAD produktams su įdiegtais MDC BluOS arba MDC2 BluOS D moduliais): Pasirinkite BLS tarp DEVICE SELECTOR (ĮRENGINIO PASIRINKIMO) mygtukų, kad naudotumėte šiuos valdymo mygtukus BluOS atkūrimui.

Įsitikinkite, kad jūsų taikomas NAD produktas yra nustatytas į BluOS šaltinį.

: Pradėkite arba pristabdykite atkūrimą
: Laikinai pristabdykite atkūrimą
: Pereikite atgal į dabartinės dainos pradžią
: Pereikite į priekį prie kitos dainos

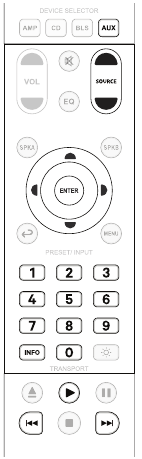

AUX PLAYER CONTROL (AUX GROTUVO VALDYMAS) (taikoma NAD imtuvams): Pasirinkite AUX tarp DEVICE SELECTOR (ĮRENGINIO PASIRINKIMO) mygtukų, kad gautumėte prieigą prie šių taikomų valdymo mygtukų. AUX įrenginys pagal numatytuosius nustatymus yra NAD imtuvo įrenginio nuotolinio valdymo kodai.

SOURCE (ŠALTINIS) []: Žingsnis aukštyn arba žemyn tarp AM arba FM dažnių

: Žingsnis aukštyn arba žemyn tarp išsaugotų radijo stočių
: Žingsnis aukštyn arba žemyn tarp AM arba FM dažnių
ENTER (ĮVESTI): AM/FM režimu perjunkite, kad pasirinktumėte Preset (iš anksto nustatytas) arba Tune (derinimas) režimą. DAB režimu paspauskite ir palaikykite, kad patikrintumėte signalo stiprumą.

NUMERIC BUTTONS (SKAIČIŲ MYGTUKAI) (1-9, 0): Naudokite skaičių mygtukus, kad tiesiogiai įvestumėte norimos AM arba FM stoties dažnio numerį

INFO: Perjunkite, kad būtų rodoma pateikta informacija apie dabartinę radijo stotį ir atitinkamą leidžiamą mediją. Kai kurios radijo stotys gali nepalaikyti jokios informacijos ekrane.

: Perjunkite, kad pasirinktumėte AM, FM, DAB arba XM diapazoną (jei taikoma)
: Žingsnis aukštyn arba žemyn tarp išsaugotų radijo stočių

SR 10 NUOTOLINIO VALDYMO PULTO BIBLIOTEKOS NAUDOJIMAS

SR 10 gali saugoti skirtingą numatytųjų NAD kodų biblioteką kiekvienam DEVICE SELECTO (ĮRENGINIO PASIRINKIMO) "puslapiui". Jei originali numatytoji biblioteka nevaldo jūsų NAD CD grotuvo, BluOS grotuvo ar imtuvo, atlikite toliau nurodytą procedūrą, kad pakeistumėte bibliotekos kodą. Taip pat žr. toliau esančią lentelę, kurioje pateikiamas taikomų NAD bibliotekos kodų sąrašas su atitinkamais NAD modeliais.

KITOS BIBLIOTEKOS KODO ĮKELIMAS

Pavyzdys: Įkelkite NAD DVD grotuvo T 517 bibliotekos kodus į SR 10 "AUX" įrenginį.

1. Paspauskite ir palaikykite [AUX] SR 10 DEVICE SELECTOR (ĮRENGINIO PASIRINKIMO) skyriuje.
2. Laikydami nuspaudę įrenginio mygtuką AUX, paspauskite "2" ir "2" naudodami SR 10 skaičių mygtukus. "22" yra atitinkamas T 517 bibliotekos kodas.
3. Paspauskite [ENTER (ĮVESTI)], vis dar laikydami nuspaudę įrenginio mygtuką (AUX). AUX įrenginio parinkiklis sumirksės vieną kartą, nurodydamas, kad bibliotekos įvestis buvo sėkminga. Dabar galima atleisti ir įrenginio parinkiklio mygtuką (AUX), ir [ENTER (ĮVESTI)].

SR 10 NUOTOLINIO VALDYMO PULTO TAIKOMŲ BIBLIOTEKOS KODŲ LENTELĖ

BIBLIOTEKOS KODAS	PRODUKTO APRAŠYMAS
10	Numatytoji "AMP" puslapio biblioteka
11	2 zona
12	Numatytoji "AMP" puslapio biblioteka be atskirų ON/OFF (įjungimo/išjungimo) (įjungimo/išjungimo perjungimo) mygtukų
20	Numatytoji "CD" puslapio biblioteka; C 515BEE, C 545BEE, C 565BEE
21	T 535, T 585, M55, L 54 DVD skyrius, VISO TWO, VISO FIVE
22	T 513, T 514, T 515, T 517
23	T587
30	Numatytoji "BLS" puslapio biblioteka
31	IPD 2
40	Numatytoji "AUX" puslapio biblioteka. Įkelta su imtuvo numatytaisiais kodais. Taip pat taikoma imtuvo skyriui C 725BEE, T 175, T 737,T 747, T 755, T 765, T 775, T 785
41	C 422, C 425
42	C 445
50	DAC

SR 10 nebūtinai turi visus valdymo mygtukus, taikomus pirmiau minėtiems NAD produktams. Norėdami gauti visą taikomų nuotolinio valdymo mygtukų komplektą, naudokite nurodytą specifinio NAD produkto nuotolinio valdymo pultą.

SR 10 ATSTATYMAS Į GAMYKLINIUS NUMATYTUOSIUS NUSTATYMUS

SR 10 nuotolinio valdymo pultą galima atkurti į gamklinius numatytuosius nustatymus (įskaitant numatytąsias bibliotekas) atliekant šias procedūras.

1. Paspauskite ir palaikykite [ON (ĮJUNGTI)] ir mygtukus.
2. Kai tik [AMP] įrenginio mygtukas užsidegs, atleiskite abu [ON (ĮJUNGTI)] ir mygtukus.
3. Jei [CD] įrenginio mygtukas sumirksi du kartus, SR 10 gamyklinis atstatymas yra baigtas.

SPECIFIKACIJOS

Visos specifikacijos matuojamos pagal IHF 202 CEA 490-AR-2008 standartą. THD matuojamas naudojant AP AUX 0025 pasyvų filtrą ir AES 17 aktyvų filtrą.

PRIEŠSTIPRINTUVO SKYRIUS

LINE INPUT, PRE-OUT (Analoginis apėjimas įjungtas)
THD (20 Hz – 20 kHz)	<0.005% esant 2 V išėjimui
Signalo ir triukšmo santykis	>95 dB (IHF; A svertinis, nuoroda 500 mV išėjimas, vieneto stiprinimas)
Kanalų atskyrimas	>100 dB (1 kHz) >90 dB (10 kHz)
Įvesties varža (R ir C)	28 kohmai + 360 pF
Maksimalus įvesties signalas	>4.5 Vrms (nuoroda 0.1% THD)
Išvesties varža	440 omų
Įvesties jautrumas	270 mV (nuoroda 500 mV išėjimas, maksimalus garsumas)
Dažnio atsakas	±0.3 dB (20 Hz - 20 kHz)
Maksimali įtampos išvestis -IHF apkrova	>2 V (nuoroda 0.1% THD)
PHONO INPUT, PRE-OUT (Analoginis apėjimas įjungtas)
THD (20 Hz – 20 kHz)	<0.03% esant 2 V išėjimui
Signalo ir triukšmo santykis	>79 dB (200 omų šaltinis; A svertinis, nuoroda 500 mV išėjimas)
Įvesties varža (R ir C)	46 kohmai/100 pF
Įvesties jautrumas	5.5 mV (nuoroda 500 mV išėjimas, maksimalus garsumas)
Dažnio atsakas	±0.3 dB (20 Hz - 20 kHz)
Maksimalus įvesties signalas esant 1kHz	>80 mVrms (nuoroda 0.1% THD)
LINE INPUT, HEADPHONE OUT (Analoginis apėjimas įjungtas)
THD (20 Hz – 20 kHz)	<0.005% esant 1 V išėjimui
Signalo ir triukšmo santykis	>96 dB (32 omų apkrovos; A-WTD, nuoroda 2 V išėjimas, vieneto stiprinimas
Dažnio atsakas	±0.3 dB (20 Hz - 20 kHz)
Kanalų atskyrimas	>60 dB esant 1kHz
Išvesties varža	2.2 omai

BLUOS SKYRIUS

AUDIO
Palaikomas garso failų formatas	MP3, AAC, WMA, OGG, WMA-L, ALAC, OPUS
Palaikomas didelės raiškos garso failų formatas	FLAC, MQA, WAV, AIFF
Diskretizavimo dažnis	iki 192 kHz
Bitų gylis	16 – 24
PALAIKOMOS PASLAUGOS***
Srautinio perdavimo debesijos paslaugos	„Amazon Music“, „Bugs“, „CustomChannels“, „Deezer“, IDAGIO, KKBOX, „Napster“, „Neil Young Archives“, nugs.net, Qobuz, Qsic, „Spotify“, SOUNDMACHINE, TIDAL, Tunify
Interneto radijas	CALM Radio, iHeartRadio, LiveXLive, RADIO.COM, Radio Paradise, SiriusXM, TuneIn
Integracijos partneriai	Control4, Crestron, ELAN, Lutron, Push, Roon, RTI, URC
Valdymas balsu Integracija	Įgūdžiai ir palaikymas „Amazon Alexa“, „Google Assistant“ ir „Apple“ „Siri“ su atitinkamais įgalintais įrenginiais ir programėle
JUNGTYS
Tinklo jungtis	Gigabitinis Ethernet RJ45 „Wi-Fi 5“
Palaikomas tinklo failų bendrinimo protokolas	Server Message Block (SMB)
USB	1 x A tipo prievadas, skirtas prijungti prie USB atmintinės (suformatuota FAT32 arba NTFS) ir palaikomiems periferiniams įrenginiams
„Bluetooth“ kokybė	aptX HD 5.0
„Bluetooth“ jungtis	Dviejų krypčių (priėmimo ir ausinių režimai)
VARTOTOJO SĄSAJA ***
Palaikoma operacinė sistema	Muzikos atkūrimas iš tinklo bendrinamų failų šiose darbalaukio operacinėse sistemose: „Microsoft Windows XP“, 2000, „Vista“, 7, 8 iki dabartinių „Windows“ operacinių sistemų ir „macOS“ versijų
Mobilioji programėlė	Nemokama BluOS valdiklio programėlė, kurią galima atsisiųsti iš atitinkamų Apple iOS įrenginių (iPad, iPhone ir iPod), Android įrenginių, Kindle Fire ir Windows arba macOS darbalaukių programėlių parduotuvių

BENDROSIOS SPECIFIKACIJOS

MAIN IN, SPEAKER OUT
Nuolatinė išėjimo galia į 8 omus ir 4 omus	100 W (nuoroda 20 Hz–20 kHz esant nominaliam THD, abu kanalai varomi)
THD (20 Hz – 20 kHz)	<0.03% (250 mW iki 100 W, 8 omai ir 4 omai)
Signalo ir triukšmo santykis	>95dB (A svertinis, 500 mV įvestis, nuoroda 1 W išėjimas į 8 omus)
Apkarpymo galia	>115 W (esant 1 kHz 0.1% THD)
IHF dinaminė galia	8 omai: 180 W 4 omai: 250W 2 omai: 300 W
Didžiausia išėjimo srovė	>20A (į 1 omą, 1 ms)
Dažnio atsakas	±0.3 dB (20 Hz - 20 kHz)
Kanalų atskyrimas	>75dB (1 kHz) >70dB (10 kHz)
Įvesties jautrumas (esant 100 W į 8 omus)	540 mV Skaitmeninis: -6dBFS
Energijos suvartojimas kai įjungtas automatinis budėjimo režimas ir išjungtas tinklo budėjimo režimas kai įjungtas automatinis budėjimo režimas ir įjungtas tinklo budėjimo režimas OFF režimas (išjungtas maitinimas)	0.5 W* 2.0 W** 0.1 W

MATMENYS IR SVORIS

Bendri matmenys (P x A x G) ****	435 x 110 x 355mm 17 1/4 x 4 3/8 x 14 coliai
Neto svoris	10 kg (22 svarai)
Siuntimo svoris	12.6 kg (27.8 svarai)

* - Po 20 minučių, kai nevyksta vartotojo sąsajos sąveika ir nėra aktyvaus šaltinio įvesties

** - Kai užmegztas laidinis arba belaidis tinklo ryšys, belaidis Bluetooth ryšys ir nevyksta vartotojo sąsajos sąveika ir nėra aktyvaus šaltinio įvesties 15 minučių

*** - Taikoma, kai įdiegtas pasirinktinis MDC2 BluOS D. Palaikomos paslaugos gali keistis laikui bėgant. Kreipkitės per support.bluos.net, kad gautumėte atnaujintą sąrašą

**** - Bendras matmuo apima kojeles, garsumo rankenėlę ir išplėstus priekinius ir galinius skydelio gnybtus.

Specifikacijos gali būti keičiamos be išankstinio įspėjimo. Norėdami gauti atnaujintą dokumentaciją ir funkcijas, patikrinkite www.NADelectronics.com, kad gautumėte naujausią informaciją apie C 3050.

FCC PAREIŠKIMAS

Ši įranga buvo išbandyta ir nustatyta, kad atitinka B klasės skaitmeninio įrenginio apribojimus pagal FCC taisyklių 15 dalį. Šie apribojimai yra skirti užtikrinti tinkamą apsaugą nuo žalingų trukdžių įrengiant gyvenamąją vietą. Ši įranga generuoja, naudoja ir gali skleisti radijo dažnio energiją ir, jei ji neįdiegta ir naudojama pagal instrukcijas, gali sukelti žalingų radijo ryšio trukdžių. Tačiau nėra jokios garantijos, kad tam tikrame įrengime nebus trikdžių. Jei ši įranga sukelia žalingus radijo ar televizijos priėmimo trukdžius, kuriuos galima nustatyti išjungus ir įjungus įrangą, naudotojas raginamas pabandyti ištaisyti trikdžius viena ar keliomis iš šių priemonių:

• Perorientuokite arba perkelkite priimančią anteną.
• Padidinkite atstumą tarp įrangos ir imtuvo.
• Prijunkite įrangą į lizdą, esantį kitoje grandinėje nei ta, prie kurios prijungtas imtuvas.
• Kreipkitės pagalbos į pardavėją arba patyrusį radijo televizijos techniką.

PASTABOS DĖL APLINKOS APSAUGOS

Šis gaminys pagamintas taip, kad atitiktų EEC DIREKTYVOS 2004/108/EC radijo trukdžių reikalavimus.

Pasibaigus naudojimo laikui, šis gaminys neturi būti išmetamas kartu su įprastomis buitinėmis atliekomis, bet turi būti grąžintas į surinkimo punktą, skirtą elektros ir elektroninės įrangos perdirbimui. Tai nurodo simbolis ant gaminio, naudotojo vadove ir pakuotėje.

Medžiagos gali būti pakartotinai naudojamos pagal jų ženklinimą. Pakartotinai naudojant, perdirbant žaliavas arba kitaip perdirbant senus gaminius, jūs labai prisidedate prie mūsų aplinkos apsaugos.

Vietinė administracinė įstaiga gali patarti, kur yra atsakingas atliekų šalinimo punktas.

INFORMACIJA APIE ATLIEKŲ BATERIJŲ SURINKIMĄ IR ŠALINIMĄ (EUROPOS PARLAMENTO IR EUROPOS SĄJUNGOS TARYBOS DIREKTYVA 2006/66/EB) (TIK EUROPOS KLIENTAMS)

Baterijos, pažymėtos bet kuriuo iš šių simbolių, rodo, kad jos turėtų būti tvarkomos kaip "atskiras surinkimas", o ne kaip komunalinės atliekos. Skatinama įgyvendinti būtinas priemones, siekiant maksimaliai padidinti atliekų baterijų atskirą surinkimą ir kuo labiau sumažinti baterijų išmetimą kaip mišrių komunalinių atliekų.

Galutiniai naudotojai raginami neišmesti atliekų baterijų kaip nerūšiuotų komunalinių atliekų. Siekiant užtikrinti aukštą atliekų baterijų perdirbimo lygį, išmeskite atliekų baterijas atskirai ir tinkamai per prieinamą surinkimo punktą jūsų vietovėje. Norėdami gauti daugiau informacijos apie atliekų baterijų surinkimą ir perdirbimą, kreipkitės į savo vietos savivaldybę, atliekų šalinimo tarnybą arba prekybos vietą, kurioje įsigijote prekes.

Užtikrinant atitiktį ir atitikimą tinkamam atliekų baterijų šalinimui, užkertamas kelias galimam pavojingam poveikiui žmonių sveikatai ir sumažinamas neigiamas baterijų ir atliekų baterijų poveikis aplinkai, taip prisidedant prie aplinkos apsaugos, išsaugojimo ir kokybės gerinimo.

Nuorodos

• NAD Electronics | Aukštos kokybės Hi-Fi ir namų kinas

Atsisiųsti instrukciją

Čia galite atsisiųsti visą pdf instrukcijos versiją, kurioje gali būti papildomų saugos instrukcijų, garantijos informacijos, FCC taisyklių ir kt.

Atsisiųsti NAD C3050 - stereofoninio stiprintuvo vadovas

Prieinamos kalbos
