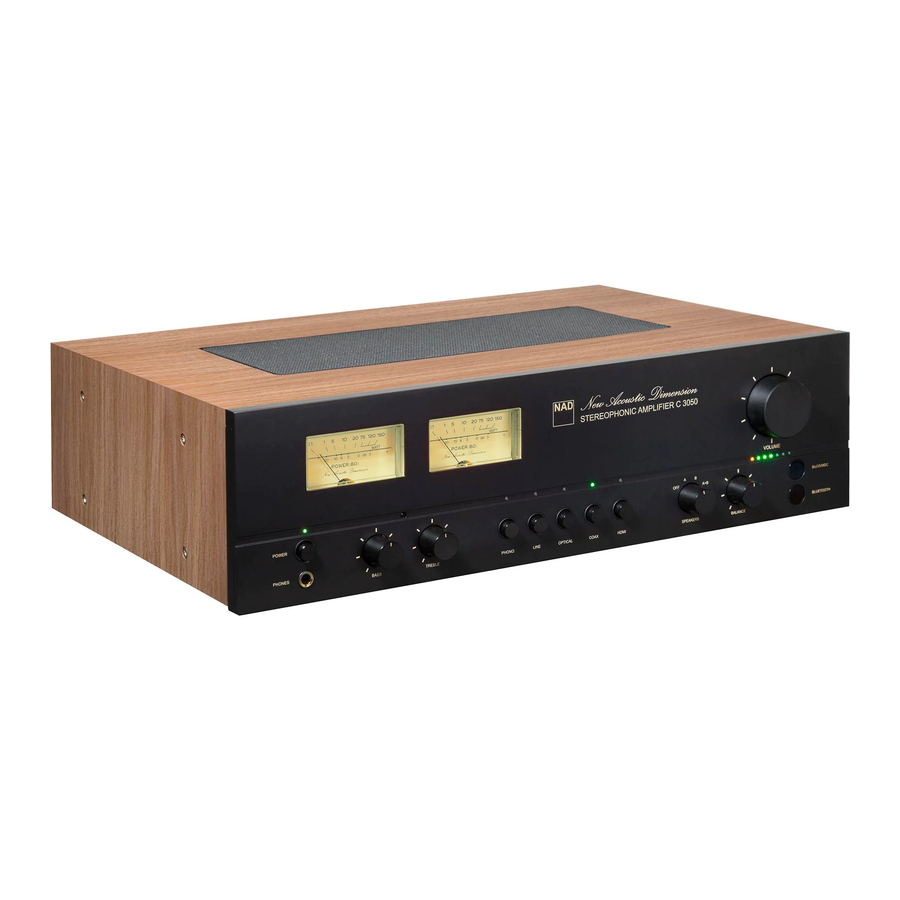

NAD C3050 - Stereofonik Amplifikatör Kılavuzu

ÖNEMLİ GÜVENLİK TALİMATLARI

• Talimatları Okuyun - Ürün çalıştırılmadan önce tüm güvenlik ve çalıştırma talimatları okunmalıdır.
• Talimatları Saklayın - Güvenlik ve çalıştırma talimatları, ileride başvurmak üzere saklanmalıdır.
• Uyarılara Dikkat Edin - Ürün üzerindeki ve çalıştırma talimatlarındaki tüm uyarılara uyulmalıdır.
• Talimatlara Uyun - Tüm çalıştırma ve kullanım talimatlarına uyulmalıdır.
• Temizlik - Temizlemeden önce bu ürünü duvar prizinden çıkarın. Sıvı temizleyiciler veya aerosol temizleyiciler kullanmayın. Temizlemek için nemli bir bez kullanın.
• Ekler - Ürün üreticisi tarafından tavsiye edilmeyen ekleri kullanmayın, çünkü bunlar tehlikeye neden olabilir.
• Su ve Nem - Bu ürünü su yakınında kullanmayın; örneğin, küvet, lavabo, mutfak lavabosu veya çamaşır teknesi yakınında; ıslak bir bodrumda; veya bir yüzme havuzu yakınında ve benzeri yerlerde.
• Aksesuarlar - Bu ürünü dengesiz bir araba, sehpa, tripod, braket veya masa üzerine yerleştirmeyin. Ürün düşebilir, bir çocuk veya yetişkin için ciddi yaralanmalara ve üründe ciddi hasara neden olabilir. Yalnızca üretici tarafından tavsiye edilen veya ürünle birlikte satılan bir araba, sehpa, tripod, braket veya masa ile kullanın. Ürünün herhangi bir montajı, üreticinin talimatlarına uygun olmalı ve üretici tarafından tavsiye edilen bir montaj aksesuarı kullanılmalıdır.
• Araba - Bir ürün ve araba kombinasyonu dikkatle taşınmalıdır. Ani duruşlar, aşırı güç ve düzensiz yüzeyler, ürün ve araba kombinasyonunun devrilmesine neden olabilir.
• Havalandırma - Kabindeki yuvalar ve açıklıklar, ürünün güvenilir çalışmasını sağlamak ve aşırı ısınmaya karşı korumak için havalandırma amacıyla sağlanmıştır. Bu açıklıklar kapatılmamalı veya örtülmemelidir. Açıklıklar, ürün bir yatak, kanepe, halı veya benzeri bir yüzeye yerleştirilerek asla kapatılmamalıdır. Bu ürün, uygun havalandırma sağlanmadığı veya üreticinin talimatlarına uyulmadığı sürece, kitaplık veya raf gibi yerleşik bir kurulumda bulunmamalıdır.
• Güç Kaynakları - Bu ürün yalnızca işaretleme etiketinde belirtilen türde bir güç kaynağından çalıştırılmalı ve koruyucu bir topraklama bağlantısı olan bir ŞEBEKE prizine bağlanmalıdır. Evinizdeki güç kaynağının türünden emin değilseniz, ürün satıcınıza veya yerel elektrik şirketinize danışın.
• Güç Kablosu Koruması - Güç kaynağı kabloları, üzerine basılma veya üzerine veya yanına yerleştirilen öğeler tarafından sıkıştırılma olasılığı olmayacak şekilde yönlendirilmelidir; özellikle fişlerdeki, prizlerdeki ve üründen çıktıkları noktadaki kablolara dikkat edilmelidir.
• Şebeke Fişi - Şebeke fişi veya bir cihaz kuplörü bağlantı kesme cihazı olarak kullanıldığında, bağlantı kesme cihazı kolayca çalışır durumda kalmalıdır.
• Dış Mekan Anteni Topraklaması - Ürüne harici bir anten veya kablo sistemi bağlanırsa, anten veya kablo sisteminin voltaj dalgalanmalarına ve statik yüklere karşı bir miktar koruma sağlamak için topraklı olduğundan emin olun. Ulusal Elektrik Yasası'nın 810. Maddesi, ANSI/NFPA 70, direk ve destekleyici yapının uygun şekilde topraklanması, anten deşarj ünitesine giden kablonun topraklanması, topraklama iletkenlerinin boyutu, anten deşarj ünitesinin konumu, topraklama elektrotlarına bağlantı ve topraklama elektrotu için gereksinimler hakkında bilgi sağlar.
• Yıldırım - Yıldırım fırtınası sırasında veya uzun süre gözetimsiz ve kullanılmadığında bu ürün için ek koruma sağlamak amacıyla, duvar prizinden çıkarın ve anten veya kablo sistemini ayırın. Bu, yıldırım ve elektrik hattı dalgalanmaları nedeniyle üründe oluşabilecek hasarı önleyecektir.
• Elektrik Hatları - Harici bir anten sistemi, havai elektrik hatlarının veya diğer elektrik ışığı veya güç devrelerinin yakınında veya bu tür elektrik hatlarına veya devrelerine düşebileceği bir yerde bulunmamalıdır. Harici bir anten sistemi kurarken, bu tür elektrik hatlarına veya devrelerine dokunmaktan kaçınmak için son derece dikkatli olunmalıdır, çünkü bunlarla temas ölümcül olabilir.
• Aşırı Yükleme - Duvar prizlerini, uzatma kablolarını veya entegre prizleri aşırı yüklemeyin, çünkü bu yangın veya elektrik çarpması riskine neden olabilir.
• Alev Kaynakları - Ürün üzerine yanan mumlar gibi açık alev kaynakları yerleştirilmemelidir.
• Nesne ve Sıvı Girişi - Tehlikeli voltaj noktalarına dokunabilecek veya yangına veya elektrik çarpmasına neden olabilecek parçaları kısa devre yapabilecekleri için, bu ürünün açıklıklarından içeriye herhangi bir nesne itmeyin. Ürün üzerine asla herhangi bir sıvı dökmeyin.
• Kulaklıklar - Kulaklıklardan ve kulaklıklardan gelen aşırı ses basıncı işitme kaybına neden olabilir.
• Servis Gerektiren Hasar - Bu ürünü duvar prizinden çıkarın ve aşağıdaki koşullar altında servis için kalifiye servis personeline başvurun:
  • Güç kaynağı kablosu veya fişi hasar gördüğünde.
  • Ürüne sıvı döküldüğünde veya nesneler düştüğünde.
  • Ürün yağmura veya suya maruz kaldığında.
  • Ürün, çalıştırma talimatlarına uyularak normal şekilde çalışmıyorsa. Diğer kontrollerin yanlış ayarlanması hasara neden olabileceğinden ve ürünün normal çalışmasına geri döndürülmesi için genellikle kalifiye bir teknisyen tarafından kapsamlı bir çalışma gerektireceğinden, yalnızca çalıştırma talimatlarında belirtilen kontrolleri ayarlayın.
  • Ürün düşürüldüğünde veya herhangi bir şekilde hasar gördüğünde.
  • Ürün performansta belirgin bir değişiklik gösterdiğinde - bu, servis ihtiyacını gösterir.
• Yedek Parçalar - Yedek parçalar gerektiğinde, servis teknisyeninin üretici tarafından belirtilen veya orijinal parçayla aynı özelliklere sahip yedek parçalar kullandığından emin olun. Yetkisiz ikameler yangına, elektrik çarpmasına veya diğer tehlikelere neden olabilir.
• Pil İmhası - Kullanılmış pilleri atarken, lütfen ülkenizde veya bölgenizde geçerli olan devlet düzenlemelerine veya çevresel kamu talimatı kurallarına uyun.
• Güvenlik Kontrolü - Bu ürüne herhangi bir servis veya onarım tamamlandıktan sonra, servis teknisyeninden ürünün uygun çalışma koşulunda olduğunu belirlemek için güvenlik kontrolleri yapmasını isteyin.
• Duvara veya Tavana Montaj - Ürün yalnızca üretici tarafından tavsiye edildiği şekilde bir duvara veya tavana monte edilmelidir.

EŞKENAR BİR ÜÇGEN İÇİNDEKİ OK BAŞLI ŞİMŞEK SEMBOLÜ, KULLANICIYI ÜRÜNÜN MUHAFAZASI İÇİNDE, KİŞİLERE ELEKTRİK ÇARPMASI RİSKİ OLUŞTURABİLECEK KADAR BÜYÜK, YALITILMAMIŞ "TEHLİKELİ VOLTAJ" VARLIĞI KONUSUNDA UYARMAK İÇİN TASARLANMIŞTIR.

EŞKENAR BİR ÜÇGEN İÇİNDEKİ ÜNLEM İŞARETİ, KULLANICIYI CİHAZLA BİRLİKTE VERİLEN BELGELERDEKİ ÖNEMLİ ÇALIŞTIRMA VE BAKIM (SERVİS) TALİMATLARI VARLIĞI KONUSUNDA UYARMAK İÇİN TASARLANMIŞTIR.

ELEKTRİK ÇARPMASI RİSKİ
AÇMAYIN

YERLEŞTİRME İLE İLGİLİ DİKKAT

Uygun havalandırmayı sağlamak için, ünitenin etrafında (çıkıntılar dahil en büyük dış boyutlardan) aşağıda gösterilene eşit veya daha büyük bir boşluk bıraktığınızdan emin olun.

Sol ve Sağ Paneller: 10 cm
Arka Panel: 10 cm
Üst Panel: 10 cm

DİKKAT

• NAD Electronics tarafından uyumluluk için açıkça onaylanmayan bu ekipmanda yapılan değişiklikler veya modifikasyonlar, kullanıcının bu ekipmanı çalıştırma yetkisini geçersiz kılabilir.
• Bu cihaz, FCC Kurallarının 15. Bölümüne / Industry Canada lisansından muaf RSS standardına(larına) uygundur. Çalıştırma aşağıdaki iki koşula tabidir:
  1. Bu cihaz zararlı girişime neden olmayabilir ve
  2. Bu cihaz, istenmeyen çalışmaya neden olabilecek girişim dahil olmak üzere alınan herhangi bir girişimi kabul etmelidir.
• Industry Canada düzenlemelerine göre, bu radyo vericisi yalnızca Industry Canada tarafından verici için onaylanan bir tür ve maksimum (veya daha az) kazançlı bir anten kullanılarak çalıştırılabilir. Diğer kullanıcılara yönelik potansiyel radyo girişimini azaltmak için, anten türü ve kazancı, eşdeğer izotropik olarak yayılan gücün (e.i.r.p.) başarılı iletişim için gerekenden daha fazla olmaması için seçilmelidir.
• Elektrik çarpmasını önlemek için, fişin geniş ucunu geniş yuvaya denk getirin, tamamen yerleştirin.
• İşaretleme ve derecelendirme plakası cihazın arka panelinde bulunabilir.
• Yangın veya elektrik çarpması riskini azaltmak için, bu cihazı yağmura veya neme maruz bırakmayın. Cihaz damlamaya veya sıçramaya maruz bırakılmamalı ve cihaz üzerine vazo gibi sıvılarla dolu nesneler yerleştirilmemelidir.
• Şebeke fişi, bağlantı kesme cihazı olarak kullanılır ve amaçlanan kullanım sırasında kolayca çalışır durumda kalmalıdır. Cihazı şebekeden tamamen ayırmak için, şebeke fişi şebeke prizinden tamamen çıkarılmalıdır.
• Pil, güneş ışığı, ateş veya benzeri aşırı ısıya maruz bırakılmamalıdır.
• Pil yanlış değiştirilirse patlama tehlikesi vardır. Yalnızca aynı veya eşdeğer türde bir pille değiştirin.
• Koruyucu topraklama terminali olan bir cihaz, koruyucu topraklama bağlantısı olan bir şebeke prizine bağlanmalıdır.

MPE HATIRLATMASI
FCC/IC RF maruz kalma gereksinimlerini karşılamak için, cihaz çalışırken bu cihazın anteni ile kişiler arasında 20 cm veya daha fazla bir ayrım mesafesi korunmalıdır. Uyumluluğu sağlamak için, bu mesafeden daha yakın mesafelerde çalışma önerilmez.
ŞÜPHENİZ VARSA, YETKİLİ BİR ELEKTRİKÇİYE DANIŞIN.

KUTUDA NE VAR

C 3050'nizle birlikte şunları bulacaksınız:

• İki adet çıkarılabilir şebeke güç kablosu
• 2 adet AA pilli SR 10 uzaktan kumanda
• Bluetooth anteni
• Hızlı Kurulum Kılavuzu

AMBALAJI SAKLAYIN

Lütfen C 3050'nizle birlikte gelen kutuyu ve ambalajı saklayın. Taşınmanız veya C 3050'nizi taşımanız gerekirse, bu kullanılabilecek en güvenli kaptır. Uygun bir nakliye kartonu eksikliği nedeniyle nakliye sırasında hasar gören çok sayıda mükemmel bileşen gördük. Bu yüzden lütfen o kutuyu saklayın!

BİR YER SEÇME

İyi havalandırılan (her iki tarafında ve arkasında en az birkaç inç boşluk bulunan) ve C 3050'nin ön paneli ile birincil dinleme/izleme konumunuz arasında 23 fit/7 metre içinde net bir görüş hattı sağlayacak bir yer seçin. Bu, güvenilir kızılötesi uzaktan kumanda iletişimini sağlayacaktır. C 3050 mütevazı miktarda ısı üretir, ancak bitişik bileşenleri rahatsız etmemelidir. C 3050'yi diğer bileşenlerin üzerine istiflemek kesinlikle mümkündür, ancak tersi genellikle önlenmelidir.

Yeterli havalandırma sağlanması özellikle önemlidir. C 3050'yi bir dolap veya başka bir mobilya içine yerleştirmeyi düşünüyorsanız, yeterli hava akışı sağlamak için tavsiye almak üzere NAD ses/video uzmanınıza danışın.

KURULUM NOTLARI

• C 3050'nizi sağlam, düz bir yüzeye yerleştirin.
• Üniteyi doğrudan güneş ışığına veya ısı ve nem kaynaklarının yakınına yerleştirmekten kaçının.
• Üniteyi halı gibi yumuşak bir yüzeye yerleştirmeyin.
• Yeterli havalandırmaya izin verin.
• Herhangi bir bağlantı yapmadan önce ünitenin kapalı olduğundan emin olun.
• Optimum performans ve güvenilirlik için yüksek kaliteli kablolar ve soketler kullanın.
• Kabloların ve soketlerin herhangi bir şekilde hasar görmediğinden ve tüm soketlerin sıkıca yerine itildiğinden emin olun.
• C 3050'nize su girerse, ünitenin gücünü kapatın ve fişi AC prizinden çekin. Tekrar kullanmaya çalışmadan önce üniteyi kalifiye bir servis teknisyenine incelettirin.
• Üniteyi temizlemek için kuru, yumuşak bir bez kullanın. Gerekirse, bezi sabunlu suyla hafifçe nemlendirin. Benzin veya diğer uçucu maddeler içeren solüsyonlar kullanmayın.

KAPAĞI ÇIKARMAYIN. İÇERİDE KULLANICI TARAFINDAN SERVİS EDİLEBİLECEK PARÇA YOKTUR.

ÇIPLAK KABLOLAR VE PİM KONNEKTÖRLERİ

Bu sembolle işaretlenmiş terminaller tehlikeli gerilimlidir. Bu terminallere bağlanan harici kabloların, talimat almış bir kişi tarafından kurulması veya hazır kabloların veya kordonların kullanılması gerekir.

Çıplak kablolar ve pim soketleri, terminalin şaftındaki deliğe yerleştirilmelidir. Vida şaftındaki delik ortaya çıkana kadar hoparlör terminalinin plastik burcunu sökün. Pimi veya çıplak kablo ucunu deliğe yerleştirin ve terminalin burcunu sıkarak kabloyu sabitleyin. Hoparlör kablolarından gelen çıplak kablonun arka panele veya başka bir sokete dokunmadığından emin olun. Sadece 1/2" (1 cm) çıplak kablo veya pim ve hoparlör telinin gevşek tellerinin olmadığından emin olun.

FABRİKA AYARLARINA DÖNME

C 3050'niz arızalıysa veya kilitlenmişse fabrika ayarlarına dönülmesi önerilir.

C 3050, aşağıdaki yöntem kullanılarak fabrika ayarlarına döndürülebilir veya fabrika varsayılan ayarlarına geri yüklenebilir.

1. C 3050 çalışma modundayken, arka paneldeki GÜÇ (POWER) anahtarını KAPALI (OFF) konuma getirin.
2. Ön paneldeki GÜÇ (POWER) düğmesine basın ve basılı tutarken, arka paneldeki GÜÇ (POWER) anahtarını AÇIK (ON) konuma getirin. GÜÇ (POWER) düğmesini basılı tutmayı bırakmayın.
3. GÜÇ (POWER) düğmesini 30 saniyeden fazla veya VU metre iki kez (sarı arka planlı beyaz) yanana kadar basılı tutun. Bu, fabrika ayarlarına dönmenin başlatıldığını gösterir. GÜÇ (POWER) düğmesini basılı tutmayı bırakın.
4. Ön paneldeki Güç LED'i göstergesi sönecek ve ardından sabit kehribara dönecektir. Ön paneldeki Güç LED'i göstergesi sabit kehribara döndüğünde ve VU metre yanmadığında veya kapandığında C 3050 fabrika ayarlarına dönme tamamlanır.

VU metre iki kez yanmadan önce ön paneldeki GÜÇ (POWER) düğmesini herhangi bir zamanda bırakmak, fabrika ayarlarına dönmeyi iptal edecek ve
C 3050'yi Yükseltme Modunda bırakacaktır. Sadece Fabrika Ayarlarına Dönme prosedürüne yeniden başlayın.

KONTROLLERİN TANIMLANMASI - ÖN PANEL

NAD VU METRE

• C 3050, Giriş Sinyali veya Hoparlör Çıkış seviyelerini izleyen bir çift Güç ölçer ile donatılmıştır.
• Her iki Güç ölçer de 8 ohm'luk bir yüke karşılık gelen Watt ve dB (desibel) cinsinden kalibre edilmiştir.
• Ayrıca KONTROLLERİN TANIMLANMASI – ARKA PANEL bölümündeki VU METRE ile ilgili maddeye bakın.

GÜÇ LED GÖSTERGESİ

• Bu gösterge, C 3050 bekleme modundayken kehribar renginde yanacaktır.
• C 3050 bekleme modundan açıldığında, bu gösterge yeşil renkte yanacaktır.
• Aşırı düşük hoparlör empedansı ve kısa devre gibi C 3050'nin ciddi şekilde kötüye kullanılması durumunda, C 3050 Koruma devresini devreye sokacak, Güç LED'i yeşilden kırmızıya dönecek ve ses kapatılacaktır.

  Bu tür bir Koruma devresi senaryosunda, arka paneldeki GÜÇ anahtarı aracılığıyla C 3050'yi kapatın (OFF). Soğumasını bekleyin ve/veya hoparlör bağlantılarını kontrol edin. Koruma devresinin devreye girmesine neden olan durum ortadan kaldırıldıktan sonra, arka paneldeki GÜÇ anahtarını açın (ON). Ardından normal çalışmaya devam etmek için ön paneldeki GÜÇ düğmesine basın.

TELEFONLAR

• Kulaklık dinleme için 1/4" stereo jak soketi sağlanmıştır ve herhangi bir empedansa sahip geleneksel kulaklıklarla çalışacaktır.
• Kulaklık soketi, seçilen hoparlörlerle paralel olarak çalışacaktır. Yalnızca kulaklıkları dinlemek için HOPARLÖRLER düğmesini KAPALI (OFF) konumuna getirin.
• Ses seviyesi, ton ve denge kontrolleri kulaklık dinleme için etkindir.
• 3,5 mm "kişisel stereo" jak fişleri gibi diğer soket türlerine sahip kulaklıkları bağlamak için uygun bir adaptör kullanın.

NOT: Kulaklıkları bağlamadan veya çıkarmadan önce ses seviyesi kontrolünün minimuma (Ses Seviyesi LED Göstergesi yalnızca kehribar rengindeyken tamamen saat yönünün tersine) ayarlandığından emin olun. Yüksek seviyelerde dinlemek işitme duyunuza zarar verebilir.

GÜÇ DÜĞMESİ

• Arka paneldeki GÜÇ anahtarı AÇIK (ON) konumundayken, C 3050'yi bekleme modundan açmak için bu düğmeye basın. Güç LED göstergesi kehribar renginden yeşile dönecektir. NAD VU metre de kehribar renginden sarı arka planlı beyaza dönecektir. NAD VU metre sarı arka planlı beyaz renkte yandığında C 3050 kullanıma hazırdır.
• Güç düğmesine tekrar basmak üniteyi tekrar bekleme moduna geçirir. Güç LED göstergesi yeşilden kehribar rengine dönecektir. NAD VU metre de kapanacaktır.
• Arka paneldeki GÜÇ anahtarı kapalıysa, Güç düğmesi C 3050'yi etkinleştiremez.

ÖNEMLİ NOTLAR

Güç düğmesinin etkinleşme koşulları

1. Birlikte verilen güç kablosunun fişini bir elektrik prizine takın ve güç kablosunun diğer ucunun C 3050'nin AC Şebeke giriş soketine sıkıca bağlı olduğundan emin olun.
2. Arka paneldeki GÜÇ anahtarı AÇIK (ON) konumuna ayarlanmalıdır.

OTOMATİK BEKLEME

Otomatik Bekleme özelliği, Avrupa ekotasarım düzenlemelerine uygun olan C 3050'nin ayrılmaz bir özelliğidir. C 3050, 15 dakika içinde kullanıcı arayüzü etkileşimi veya mevcut kaynakta ses yoksa otomatik olarak bekleme moduna geçecek şekilde ayarlanabilir. Otomatik bekleme modunu etkinleştirmek veya devre dışı bırakmak için aşağıdaki prosedürü izleyin. Ayrıca aşağıdaki Ağ Bekleme moduna bakın.

OTOMATİK BEKLEME MODUNU ETKİNLEŞTİR/DEVRE DIŞI BIRAK
Çalışma modunda, ön paneldeki PHONO düğmesini PHONO Kaynak LED göstergesi yanıp sönene kadar basılı tutun.

Etkin – PHONO Kaynak LED göstergesi iki kez yanıp söner.
Devre Dışı - PHONO Kaynak LED göstergesi bir kez yanıp söner.

AĞ BEKLEME MODU

C 3050, varsayılan olarak veya fabrika ayarlarına sıfırlamadan sonra ağ Bekleme Modundadır. 15 dakika içinde kullanıcı arayüzü etkileşimi ve etkin bir kaynak girişi yoksa, ünite azaltılmış sistem performans seviyesinde (2W'dan az) Ağ Bekleme moduna geçer.

• Ağ ve Bluetooth bağlantıları ağ bekleme modunda korunur.
• Ağ Bekleme modunda, C 3050 aşağıdaki yöntemlerden herhangi biri kullanılarak çalışma moduna geri döndürülebilir.
  • Analog veya dijital kaynakların oynatılmasını sürdürün
  • Ağa bağlı Uygulamayı etkinleştirin veya oynatın
  • Eşleştirilmiş Bluetooth kaynağını oynatın
  • KAYNAK düğmelerinden herhangi birine basın
  • Ön paneldeki GÜÇ veya SR 10 AÇIK (ON) düğmesine basın

DERİN BEKLEME MODU

Derin Bekleme modunda, C 3050 en düşük güç tüketiminde (0,5W'dan az) bekleme moduna geçer.

C 3050'Yİ DERİN BEKLEME MODUNA AYARLAYIN

1. Çalışma modunda, ön paneldeki GÜÇ düğmesini Güç LED göstergesi iki kez yanıp sönene kadar basılı tutun.
2. Ön paneldeki GÜÇ düğmesini bırakın. Ünite Derin Bekleme moduna geçecektir.
3. Derin Bekleme modunda, C 3050 yalnızca aşağıdaki yöntemler kullanılarak çalışma moduna geri döndürülebilir.
   • KAYNAK düğmelerinden herhangi birine basın
   • Ön paneldeki GÜÇ veya SR 10 AÇIK (ON) düğmesine basın
4. C 3050, Derin Bekleme modundan açıldığında Ağ Bekleme moduna geçer. C 3050'yi Derin Bekleme moduna döndürmek için 1. Adımı tekrarlayın.

UZAKTAN SENSÖR

• SR 10 uzaktan kumandayı uzaktan sensöre doğrultun ve düğmelere basın.
• C 3050'nin uzaktan sensörünü doğrudan güneş ışığı veya aydınlatma gibi güçlü bir ışık kaynağına maruz bırakmayın. Bunu yaparsanız, C 3050'yi uzaktan kumanda ile çalıştıramayabilirsiniz.

Mesafe: Uzaktan sensörün önünden yaklaşık 23ft (7m).
Açı: Uzaktan sensörün önünün her yönünde yaklaşık 30^o.

TON KONTROLLERİ

• C 3050, sisteminizin ton dengesini ayarlamak için BAS ve TİZ ton kontrolleri ile donatılmıştır. Saat 12 konumu, herhangi bir yükseltme veya kesme olmadan "düz"dür ve bir girinti bu konumu gösterir.
• Bas veya Tiz seviyesini artırmak için kontrolü saat yönünde çevirin. Bas veya Tiz seviyesini azaltmak için kontrolü saat yönünün tersine çevirin.

KAYNAK GİRİŞ SEÇİCİLERİ

• Bu düğmeler, C 3050'ye etkin Kaynak girişini ve hoparlörlere, kulaklıklara ve PRE OUT soketlerine gönderilen sinyali seçer.

PHONO: Arka paneldeki PHONO giriş soketlerine bağlı olan pikap, etkin Kaynak olarak seçilir.
LINE: Arka paneldeki LINE giriş soketlerine bağlı olan hat seviyesi kaynağı, etkin Kaynak olarak seçilir.
OPTICAL: Arka paneldeki OPTICAL giriş soketine bağlı olan dijital optik kaynak, etkin Kaynak olarak seçilir.
COAX: Arka paneldeki COAXIAL giriş soketine bağlı olan dijital koaksiyel kaynak, etkin Kaynak olarak seçilir.
HDMI: Arka paneldeki HDMI giriş soketine bağlı olan HDMI çıkış kaynağı, etkin Kaynak olarak seçilir.

• Kaynak Giriş Seçici düğmelerinden herhangi birine basmak, C 3050'yi bekleme modundan da açacaktır.

KAYNAK GİRİŞ LED GÖSTERGELERİ

• Bir Kaynak girişi seçildiğinde, söz konusu Kaynak giriş düğmesinin üzerinde bulunan ilgili Kaynak giriş LED göstergesi yeşil renkte yanacaktır.

HOPARLÖRLER (A, B, A+B, KAPALI (OFF))

Seçmek için HOPARLÖRLER düğmesini çevirin
A: HOPARLÖRLER A'yı etkin hoparlör olarak seçin. HOPARLÖRLER B devre dışı veya etkin değildir.
B: HOPARLÖRLER B'yi etkin hoparlör olarak seçin. HOPARLÖRLER A devre dışı veya etkin değildir.
A+B: Hem HOPARLÖRLER A hem de HOPARLÖRLER B'yi etkin hoparlörler olarak seçin.
KAPALI (OFF): Hem HOPARLÖRLER A hem de HOPARLÖRLER B etkin değil veya devre dışıdır.

• Çıkış sinyali, tüm HOPARLÖR seçici ayarlarında PHONES jakında her zaman bulunur. Kulaklık kullanırken, HOPARLÖR seçici kontrol düğmesini "KAPALI (OFF)" konumuna ayarlayarak hem HOPARLÖRLER A hem de B'yi kapatmanız normalde tavsiye edilir.

DENGE

• DENGE kontrolü, sol ve sağ hoparlörlerin göreli seviyelerini ayarlar. Saat 12 konumu, sol ve sağ kanallara eşit seviye sağlar. Bir çentik bu konumu gösterir.
• Kontrolü saat yönünde çevirmek dengeyi sağa doğru hareket ettirir.
  Kontrolü saat yönünün tersine çevirmek dengeyi sola doğru hareket ettirir.

BluOS/MDC

• Bu BluOS/MDC kapasitif dokunmatik algılama düğmesi, MDC2 BluOS D gibi uygulanabilir bir MDC2 modülü takılı olmadığı sürece işlevsel değildir.
• İsteğe bağlı MDC2 BluOS D takılıyken, BluOS'u etkin Kaynak olarak seçmek için BluOS/MDC kapasitif dokunmatik algılama düğmesine basın.

  Aşağıda, isteğe bağlı MDC2 BluOS D takılıyken BluOS/MDC Yanıp Sönme kodlarının bir tablosu bulunmaktadır.

BLUOS/MDC LED YANIP SÖNME KODU	AÇIKLAMA
Sabit yeşil	Hotspot modu
Yanıp sönen yeşil	Ağa bağlanıyor
Sabit kırmızı	Yükseltme modu
Yanıp sönen kırmızı	Fabrika ayarlarına sıfırlama işlemi devam ediyor
Alternatif olarak yanıp sönen kırmızı ve yeşil	Yükseltiliyor
Sabit mavi	Ağa bağlı – BluOS Uygulaması ile kullanıma hazır
Yanıp sönen mavi	Sessiz modu
Sabit mor	Hotspot modu zaman aşımına uğradı

BLUETOOTH

• Bluetooth'u etkin Kaynak olarak seçmek için BLUETOOTH kapasitif dokunmatik algılama düğmesine basın. Ayrıca Bluetooth'u Kaynak olarak nasıl ayarlayacağınızla ilgili aşağıdaki kılavuza bakın.

BLUETOOTH'U KAYNAK OLARAK KULLANMA

Aşağıdaki prosedürü izleyerek Bluetooth cihazınızı C 3050 ile eşleştirmeyi başlatın.

1. Birlikte verilen Bluetooth anteninin arka paneldeki BT anten terminaline bağlı olduğundan emin olun. Ayrıca Bluetooth cihazınızın etkin veya AÇIK (ON) olduğundan emin olun.
2. iOS, Android veya Bluetooth cihazınızı kullanarak Ayarlar – Bluetooth'a gidin ve ardından Bluetooth cihazlarını tarayın.
3. Bluetooth ayarlarınızda listelenen mevcut cihazlar arasında C 3050'nizin benzersiz cihaz kimliğini seçin. C 3050'nizi ve Bluetooth cihazınızı eşleştirin veya birbirine bağlayın.
4. Bluetooth cihazınızın ve C 3050'nizin başarılı bir şekilde eşleştirilmesinin ardından, Bluetooth'u etkin Kaynak olarak seçin ve Bluetooth cihazınızdan müzik çalmayı dinlemeye başlayın.

SES SEVİYESİ LED GÖSTERGELERİ

• Ses seviyesi arttıkça bu LED serisi tek tek yanar ve ses seviyesi azaldıkça tek tek söner.
• Yalnızca kehribar rengindeki LED, ses seviyesinin minimumda olduğunu gösterir.

SES SEVİYESİ

• SES SEVİYESİ kontrolü, hoparlörlere ve kulaklıklara gönderilen sinyalin genel yüksekliğini ayarlar.
• Ses Seviyesi kontrolü, mükemmel sinyal takibi ve kanal dengesi ile karakterizedir. Son derece doğrusal ve düşük gürültülü bir çalışma sağlar.
• Ses seviyesini artırmak için saat yönünde ve azaltmak için saat yönünün tersine çevirin.

KONTROLLERİN TANIMLANMASI - ARKA PANEL

DİKKAT
Lütfen herhangi bir bağlantı yapmadan önce C 3050'nin kapalı olduğundan veya elektrik şebekesinden çıkarıldığından emin olun. Herhangi bir sinyal veya AC güç bağlantısı yaparken veya keserken, ilgili tüm bileşenlerin de kapatılması veya fişinin çekilmesi önerilir.

HDMI eARC

• HDMI Kontrolü (CEC) ve Gelişmiş Ses Dönüş Kanalı (eARC) işlevlerini destekleyen TV'ye bağlayın. HDMI CEC ve eARC işlevleri, bu özellikleri de destekleyen harici cihazlar C 3050'ye HDMI bağlantısı üzerinden bağlandığında mümkündür.
• HDMI eARC'yi TV'nin ilgili HDMI eARC bağlantı noktasına bağlamak için HDMI kablosu kullanın. Daha büyük bant genişliği ve yüksek bit hızlı format desteğinin keyfini çıkarmak için Ultra Yüksek Hızlı HDMI Sertifikasyon Etiketine sahip HDMI kablosu kullanın.
• eARC bağlantısı kurulduğunda, C 3050 TV'den ses sinyali çıkaracaktır.

• eARC'ye bağlı cihazların C 3050'ye olan ses ayarının/formatının yalnızca PCM olarak ayarlandığından emin olun.
• HDMI eARC bağlantı noktası yalnızca TV'den gelen ses çıkış sinyalini destekler.
• C 3050'nin HDMI eARC bağlantı noktasında video çıkışı yoktur.

CEC GÜCÜ

CEC Gücü, C 3050'nin HDMI eARC bağlantı noktası üzerinden bağlanan harici bir TV tarafından açılıp kapatılmasını sağlar.

CEC Gücünü Etkinleştirme/Devre Dışı Bırakma
Çalışma modunda, HDMI Kaynak LED'i yanıp sönene kadar ön paneldeki HDMI düğmesini basılı tutun.

Etkin - HDMI Kaynak LED'i iki kez yanıp sönecektir.
Devre Dışı - HDMI Kaynak LED'i bir kez yanıp sönecektir.

DİJİTAL SES GİRİŞİ (OPTİK / KOAKSİYEL)

• CD veya BD/DVD oynatıcılar, dijital kablo kutusu, dijital tunerler ve diğer uygulanabilir bileşenler gibi kaynakların ilgili optik ve koaksiyel dijital çıkışına bağlayın.

PHONO GİRİŞİ

• Yalnızca Hareketli Mıknatıs (MM) fono kartuşu için giriş. Hareketli Mıknatıs kartuşu kullanıyorsanız, pikabınızdan gelen çift RCA-RCA kablosunu bu girişe bağlayın.
• Pikabınızda bir toprak/şase kablosu varsa, Topraklama Terminaline bağlanabilir.

TOPRAKLAMA TERMİNALİ

• C 3050'nin topraklı bir AC duvar prizine takılı olduğundan emin olun.
• Gerekirse, PHONO girişi için bir fono veya pikap kaynağını topraklamak için bu topraklama terminalini kullanın.
• Ayrı bir toprak şasesi gerekliyse, C 3050'nizi topraklamak için bu terminali kullanın. C 3050, bu terminale bir toprak kablosu veya benzeri bağlanarak topraklanabilir. Takıldıktan sonra, kabloyu sabitlemek için terminali sıkın.

HAT GİRİŞİ

• CD çalar, tuner veya herhangi bir uyumlu cihaz gibi hat seviyesi kaynaklar için giriş. Kaynak cihazın sol ve sağ "Ses Çıkışı"nı bu Hat giriş bağlantı noktasına bağlamak için çift RCA-RCA kablosu kullanın.

ANA GİRİŞ

• Harici bir preamplifikatör veya işlemciye, örneğin bir surround ses kod çözücüsüne bağlantılar.
• Normal kullanımda, bu, birlikte verilen bağlantılarla PRE OUT soketlerine bağlanmalıdır. C 3050'nizi harici bir işlemciye veya preamplifikatöre bağlamak için önce bu bağlantıları çıkarın.
• Harici preamplifikatörün veya işlemcinin sol ve sağ "Ses Çıkışı"nı MAIN IN soketlerine bağlamak için çift RCA-RCA kablosu kullanın.
• MAIN IN soketlerine herhangi bir şey bağlamadan veya çıkarmadan önce daima C 3050'yi ve ilgili harici preamplifikatörleri KAPALI konuma getirin.

PRE OUT

• PRE-OUT'u amplifikatörler, alıcılar veya diğer uygulanabilir cihazlar gibi uyumlu cihazların ilgili analog ses girişine bağlamak için çift RCA-RCA kablosu kullanın. Bu, C 3050'nin bu tür cihazlar için bir preamplifikatör olarak kullanılmasını mümkün kılar.
• Normal kullanımda, bu, birlikte verilen bağlantılarla MAIN IN soketlerine bağlanmalıdır. C 3050'nizi harici bir işlemciye veya amplifikatöre bağlamak için önce bu bağlantıları çıkarın.
• PRE OUT çıkış sinyali, C 3050'nin ses seviyesi ve ton kontrol ayarlarından etkilenecektir.
• PRE OUT soketlerine herhangi bir şey bağlamadan veya çıkarmadan önce daima C 3050'yi ve ilgili harici güç amplifikatörlerini KAPALI konuma getirin.

SUBW

• SUBW'yi ilgili güçlü subwoofer'ın düşük seviyeli girişine bağlayın.
• 80 Hz'e kadar olan düşük frekanslı bilgiler bağlı subwoofer'a gönderilir.

HOPARLÖRLER A, B

• C 3050, iki set hoparlör terminali ile donatılmıştır. "Ana" hoparlörler için SPEAKERS A terminallerini ve örneğin başka bir odada bulunan uzatma hoparlörleri için ikinci bir çift için SPEAKERS B terminallerini kullanın.
• C 3050'nin "R +" ve "R-" işaretli Sağ hoparlör terminallerini, belirlenmiş sağ hoparlörünüzün karşılık gelen "+" ve " - " terminallerine bağlayın. C 3050'nin Sol hoparlör terminalleri ve karşılık gelen sol hoparlör için aynı işlemi tekrarlayın.
• C 3050'yi açmadan önce hoparlör bağlantılarını iki kez kontrol edin.
• Ayrıca, KONTROLLERİN TANIMLANMASI – ÖN PANEL bölümündeki HOPARLÖR SEÇİCİSİ (A, B, A+B, KAPALI) ile ilgili öğeye bakın.

AC ŞEBEKE GİRİŞİ

• C 3050, iki ayrı şebeke güç kablosuyla birlikte gelir. Bölgenize uygun şebeke güç kablosunu seçin.
• Fişi şebeke prizine bağlamadan önce, güç kablosunun diğer ucunun C 3050'nin AC Şebeke giriş soketine sıkıca bağlı olduğundan emin olun.
• Güç kablosunun diğer ucunu C 3050'nin AC Şebeke giriş soketinden çıkarmadan önce daima şebeke güç fişini şebeke prizinden çıkarın.

SİGORTA TUTUCU

• Bu sigorta tutucusuna yalnızca kalifiye NAD servis teknisyenleri erişebilir. Bu sigorta tutucunun açılması hasara neden olabilir ve bu nedenle C 3050'nizin garantisini geçersiz kılar.

BLUETOOTH ANTEN TERMİNALİ

• Birlikte verilen Bluetooth antenini bu Bluetooth anten terminaline bağlayın.

SERVİS

• Servis bağlantı noktası yalnızca dahili kullanım içindir ve müşteri kullanımı için değildir.

IR GİRİŞİ

• Bu giriş, C 3050'nin uzak bir konumdan kontrol edilmesini sağlamak için bir IR (kızılötesi) tekrarlayıcının (Xantech veya benzeri) çıkışına veya başka bir uyumlu cihazın IR çıkışına bağlanır.

+12V TETİK ÇIKIŞI

• +12V TETİK ÇIKIŞI, +12V tetik girişi ile donatılmış harici ekipmanı kontrol etmek için kullanılır.
• Bu +12V TETİK ÇIKIŞI'nı, 3,5 mm erkek fişli bir mono kablo kullanarak diğer ekipmanın karşılık gelen +12V DC giriş jakına bağlayın.
• Bu çıkış, C 3050 AÇIK olduğunda 12V ve KAPALI veya bekleme modunda olduğunda 0V olacaktır.

VU METRE

• Ön paneldeki NAD VU metresini Giriş Sinyalini veya Hoparlör Çıkışını izlemek için yönlendirir.

Giriş Sinyali: Mevcut Kaynak giriş sinyalini izleyin ve yansıtın
Hoparlör Çıkışı: Hoparlör Çıkış sinyalini izleyin ve yansıtın

GÜÇ

• C 3050'ye AC şebeke gücünü sağlar.
• GÜÇ anahtarı AÇIK konumuna ayarlandığında, C 3050 ön paneldeki Güç LED göstergesinin kehribar rengi durumunda gösterildiği gibi bekleme moduna geçer.
• C 3050'yi bekleme modundan açmak için ön paneldeki Güç düğmesine, SR 10 AÇIK düğmesine veya Kaynak Girişi seçici düğmelerinden herhangi birine basın.
• C 3050'yi uzun süre kullanmayı düşünmüyorsanız (örneğin tatildeyken), GÜÇ anahtarını kapatın.
• Arka paneldeki GÜÇ KAPALI konuma getirildiğinde, C 3050 ön paneldeki Güç düğmesi, SR 10 AÇIK düğmesi veya Kaynak Girişi seçici düğmelerinden herhangi biriyle açılamaz.

MDC2 YÜKSELTME YUVALARI

C 3050, NAD'ın MDC2 mimarisini destekler. Modül ve bileşen arasında iki yönlü iletişimi etkinleştirerek MDC2, yeni yükseltmeler için geleceği açar.

MDC2 BLUOS-D

İsteğe bağlı MDC2 BluOS-D modülü, dinleyicilerin favori akış hizmetlerinden müzik çalmasını sağlar C 3050 aracılığıyla. MDC2 BluOS-D, Wi-Fi ve Ethernet ile donatılmıştır ve Android, iOS, macOS ve Windows için beğenilen BluOS Controller uygulamasını kullanır.

Tüm BluOS özellikli ürünler gibi, MDC2 BluOS-D de düzinelerce akış hizmeti için entegre desteğe sahiptir ve Apple AirPlay 2, Spotify Connect ve Tidal Connect'i destekler. İki yönlü iletişim ayrıca MDC2 BluOS-D'nin C 3050'ye bağlı kaynaklardan diğer odalardaki BluOS özellikli bileşenlere müzik akışı yapmasını sağlar.

MDC2 BluOS-D, Dirac Live® Sınırlı Bant Genişliği (20Hz – 500Hz) ile birlikte gelir ve gelişmiş kullanıcıların Dirac Live Tam Frekans sürümüne yükseltme seçeneği vardır. Dirac Live işlevi, birlikte verilen bir mikrofon ve sezgisel bir uygulama kullanarak odanızın akustiğini ölçmenize ve ardından MDC2 BluOS-D'ye düzeltme eğrileri yüklemenize olanak tanır. Dirac Live, dinleme ortamınızdaki akustik anormallikleri telafi ederek bas netliğini, görüntülemeyi ve tınısal doğruluğu önemli ölçüde artırır. İki yönlü mimarisi sayesinde MDC2 BluOS-D, C 3050'nize bağlı tüm kaynaklar için oda düzeltmesi gerçekleştirir. Dirac Live Kurulum yönergeleri için support.nadelectronics.com adresine gidin ve "Dirac Setup" ("Dirac Kurulumu") araması yapın.

SR 10 UZAKTAN KUMANDA

SR 10 uzaktan kumanda cihazı, C 3050'nin temel işlevlerini yerine getirir. Ayrıca 4 adede kadar cihazı kontrol edebilir. SR 10, 7 m'ye (23 ft) kadar mesafeden çalışabilir. Maksimum çalışma ömrü için alkalin piller önerilir. Uzaktan kumanda cihazının arkasındaki pil bölmesine iki adet AA pil takılmalıdır. Pilleri değiştirirken, pil bölmesinin tabanında belirtildiği gibi doğru şekilde yerleştirildiğinden emin olun.

• SR 10 işlev düğmelerinin belirtilmemiş, atanmamış veya vurgulanmamış olması, ilgili cihaz için geçerli veya işlevsel olmadıklarını gösterir.
• AÇIK ve KAPALI düğmeleri arasındaki LED göstergesi, bir kontrol düğmesine her basıldığında mavi renkte yanıp söner.

Aşağıdaki C 3050 uzaktan kumanda komutlarını başlatmak için AYGIT SEÇİCİ düğmelerinden AMP'yi seçin.

1. AÇIK/KAPALI (ON/OFF): SR 10 uzaktan kumandasında ayrı AÇIK (ON) ve KAPALI (OFF) düğmeleri bulunur. C 3050'yi Bekleme modundan çalışma moduna geçirmek için AÇIK (ON) düğmesine basın. Bekleme moduna geçmek için KAPALI (OFF) düğmesine basın.

2. AYGIT SEÇİCİ (DEVICE SELECTOR): Bir Aygıt Seçici (Device Selector) düğmesi yalnızca SR 10'un hangi bileşeni komuta edeceğini belirler; C 3050 üzerinde herhangi bir işlev gerçekleştirmez. İlgili düğmelerin seçilen aygıta uygun bir komut "sayfasına" yönlendirilmesi için istenen Aygıt Seçici (Device Selector) düğmesine basın. Bir Aygıt seçtikten sonra, artık seçilen Aygıt için geçerli olan ilgili SR 10 kontrol düğmelerine basabilirsiniz.

3. SESSİZ (MUTE): Hoparlörlere ve kulaklıklara giden sesi geçici olarak kapatmak için [SESSİZ (MUTE)] düğmesine basın. SESSİZ (MUTE) modu, SES DÜZEYİ LED göstergeleri arasında yalnızca kehribar rengi LED'in yanmasıyla belirtilir; diğer LED'ler yanmaz. Sesi geri yüklemek için SESSİZ (MUTE) düğmesine tekrar basın. SR 10 veya ön paneldeki ses düğmesi aracılığıyla ses düzeyini ayarlamak, sessiz işlevini otomatik olarak serbest bırakır.

4. SES (VOL) []: Ses düzeyini artırmak veya azaltmak için [] düğmesine basın. İstenen düzeye ulaşıldığında düğmeyi bırakın. Ses düzeyi arttıkça SES DÜZEYİ LED göstergeleri tek tek yanar ve ses düzeyi azaldıkça tek tek söner.

5. KAYNAK (SOURCE) []: Kaynak giriş seçimleri arasında geçiş yapın
6. EQ: İsteğe bağlı MDC2 BluOS D takılıyken ve Dirac Live kalibrasyonu tamamlandığında, mevcut kaydedilmiş Dirac Filtre ayarlarını seçmek için EQ'yu kullanın.
7. SAYISAL DÜĞMELER (NUMERIC BUTTONS): Sayısal düğmeler, Kaynak girişinin doğrudan seçilmesini sağlar. Kaynağı doğrudan seçmek için ilgili sayı düğmesine basın.
   1. Phono
   2. Line
   3. Optical (Optik)
   4. Coax
   5. HDMI
   6. BluOS - isteğe bağlı MDC2 BluOS D takılı olduğunda.

8. : KAYNAK GİRİŞİ ve SES DÜZEYİ LED göstergelerinin ekran parlaklığını azaltın, kapatın veya geri yükleyin. DIM düğmesine basıldığında 6 LED parlaklık düzeyi vardır. 0 kapalı ve 5 en parlak düzeydir.

9. İsteğe bağlı MDC2 BluOS D takılıyken ve BluOS Kaynağındayken, şunu seçin:
   : Oynatmayı başlatın veya duraklatın (Play/Pause)
   : Geçerli şarkının başına atlayın (Skip back)
   : Sonraki şarkıya atlayın (Skip forward)

CD ÇALAR KONTROLÜ (NAD CD Çalarlar için geçerlidir): Aşağıdaki geçerli kontrol düğmelerine erişmek için AYGIT SEÇİCİ düğmeleri arasında CD'yi seçin. Kontrol düğmesi uyumluluğu için ilgili NAD CD Çalarınızın kullanım kılavuzuna bakın.

AÇIK/KAPALI (ON/OFF): CD çaları Bekleme modundan çalışma moduna geçirmek için AÇIK (ON) düğmesine basın. Bekleme moduna geçmek için KAPALI (OFF) düğmesine basın.

KAYNAK (SOURCE) []: Hızlı ileri/geri oynatma araması için basılı tutun

SPK A: CD'yi etkin kaynak olarak seçin
SPK B: USB'yi etkin kaynak olarak seçin
: Optik'i etkin kaynak olarak seçin
MENU: İstenen SRC modunu seçmek için geçiş yapın

SAYISAL DÜĞMELER (NUMERIC BUTTONS) (1-9, 0): İstenen şarkının parça numarasını doğrudan girmek ve seçmek için sayısal düğmeleri kullanın

: Klasörler arasında seçim yapın
: Dosyalar arasında seçim yapın
ENTER: İstenen klasörü veya dosyayı seçin

INFO: Oynatma süresini ve diğer ekran bilgilerini gösterin
: Ekran parlaklığını azaltın, kapatın veya geri yükleyin

: Disk tepsisini açın/kapatın (Open/close)
: Oynatmayı başlatın veya duraklatın (Start/pause)
: Oynatmayı geçici olarak duraklatın (Pause)
: Geçerli şarkının başına atlayın (Skip back)
: Sonraki şarkıya atlayın (Skip forward)
: Oynatmayı durdurun (Stop)

BluOS OYNATMA KONTROLLERİ (MDC BluOS veya MDC2 BluOS D modülü takılı NAD ürünleri için geçerlidir): BluOS oynatma için aşağıdaki kontrol düğmelerini kullanmak üzere AYGIT SEÇİCİ düğmeleri arasında BLS'yi seçin.

İlgili NAD ürününüzün BluOS kaynağına ayarlandığından emin olun.

: Oynatmayı başlatın veya duraklatın (Start/pause)
: Oynatmayı geçici olarak duraklatın (Pause)
: Geçerli şarkının başına atlayın (Skip back)
: Sonraki şarkıya atlayın (Skip forward)

AUX ÇALAR KONTROLÜ (NAD Tuner'lar için geçerlidir): Aşağıdaki geçerli kontrol düğmelerine erişmek için AYGIT SEÇİCİ düğmeleri arasında AUX'u seçin. AUX cihazı, NAD Tuner cihazı uzaktan kumanda kodlarına varsayılan olarak ayarlanmıştır.

KAYNAK (SOURCE) []: AM veya FM frekansları arasında yukarı veya aşağı adım atın

: Kaydedilmiş radyo ön ayarları arasında yukarı veya aşağı adım atın
: AM veya FM frekansları arasında yukarı veya aşağı adım atın
ENTER: AM/FM modunda, Ön Ayar veya Ayarlama modunu seçmek için geçiş yapın. DAB modunda, sinyal gücünü kontrol etmek için basılı tutun.

SAYISAL DÜĞMELER (NUMERIC BUTTONS) (1-9, 0): İstenen AM veya FM istasyonunun frekans numarasını doğrudan girmek için sayısal düğmeleri kullanın

INFO: Geçerli radyo istasyonu ve çalınan ilgili medya hakkında sağlanan bilgileri görüntülemek için geçiş yapın. Bazı radyo istasyonları herhangi bir ekran bilgisini desteklemeyebilir.

: AM, FM, DAB veya XM bandını (varsa) seçmek için geçiş yapın
: Kaydedilmiş radyo ön ayarları arasında yukarı veya aşağı adım atın

SR 10 UZAKTAN KUMANDA KÜTÜPHANESİNİ KULLANMA

SR 10, AYGIT SEÇİCİ "sayfalarının" her biri için farklı bir varsayılan NAD kodları kütüphanesi saklayabilir. Orijinal varsayılan kütüphane NAD CD çalarınızı, BluOS çalarınızı veya Tuner'ınızı kontrol etmiyorsa, kütüphane kodunu değiştirmek için aşağıdaki prosedürü izleyin. Ayrıca, ilgili NAD modelleriyle birlikte geçerli NAD Kütüphane Kodlarının bir listesi için aşağıdaki tabloya bakın.

BAŞKA BİR KÜTÜPHANE KODU YÜKLEME

Örnek: NAD DVD Oynatıcı T 517 kütüphane kodlarını SR 10'un "AUX" cihazına yükleyin.

1. SR 10'un AYGIT SEÇİCİ bölümünde [AUX]'u basılı tutun.
2. AUX cihazı düğmesini basılı tutarken, SR 10'un sayısal düğmelerini kullanarak "2" ve "2"ye basın. "22", T 517 için karşılık gelen kütüphane kodudur.
3. Cihaz düğmesini (AUX) hala basılı tutarken [ENTER]'a basın. AUX cihazı seçicisi, kütüphane girişinin başarılı olduğunu belirtmek için bir kez yanıp söner. Artık hem cihaz seçici düğmesi (AUX) hem de [ENTER] serbest bırakılabilir.

SR 10 UZAKTAN KUMANDA İÇİN GEÇERLİ KÜTÜPHANE KODLARI TABLOSU

KÜTÜPHANE KODU (LIBRARY CODE)	ÜRÜN AÇIKLAMASI (PRODUCT DESCRIPTION)
10	"AMP" sayfası için varsayılan kütüphane
11	Bölge 2 (Zone 2)
12	Ayrı AÇIK/KAPALI (ON/OFF) düğmeleri olmayan "AMP" sayfası için varsayılan kütüphane (AÇIK/KAPALI (ON/OFF) geçişi)
20	"CD" sayfası için varsayılan kütüphane; C 515BEE, C 545BEE, C 565BEE
21	T 535, T 585, M55, L 54'ün DVD bölümü, VISO TWO, VISO FIVE
22	T 513, T 514, T 515, T 517
23	T587
30	"BLS" sayfası için varsayılan kütüphane
31	IPD 2
40	"AUX" sayfası için varsayılan kütüphane. Tuner varsayılan kodlarıyla yüklendi. Ayrıca şu cihazların Tuner bölümü için de geçerlidir: C 725BEE, T 175, T 737,T 747, T 755, T 765, T 775, T 785
41	C 422, C 425
42	C 445
50	DAC

SR 10, yukarıda belirtilen NAD ürünleri için geçerli olan tüm kontrol düğmelerini içermeyebilir. Geçerli uzaktan kumanda düğmelerinin tam bir tamamlayıcısı için belirli NAD ürününün öngörülen uzaktan kumandasını kullanın.

SR 10'U FABRİKA AYARLARINA SIFIRLAMA

SR 10 uzaktan kumandası, aşağıdaki prosedürlerle fabrika varsayılan ayarlarına (varsayılan kütüphaneler dahil) geri yüklenebilir.

1. [ON] ve düğmelerini basılı tutun.
2. [AMP] cihazı düğmesi yanar yanmaz, hem [ON] hem de düğmelerini bırakın.
3. [CD] cihazı düğmesi iki kez yanıp sönerse, SR 10 fabrika sıfırlaması tamamlanmıştır.

TEKNİK ÖZELLİKLER

Tüm özellikler IHF 202 CEA 490-AR-2008 standardına göre ölçülmüştür. THD, AP AUX 0025 pasif filtresi ve AES 17 aktif filtresi kullanılarak ölçülür.

ÖN AMPLİFİKATÖR BÖLÜMÜ

HAT GİRİŞİ, ÖN ÇIKIŞ (Analog baypas açıkken)
THD (20 Hz – 20 kHz)	2V çıkışta <0.005%
Sinyal-Gürültü Oranı	>95 dB (IHF; A-ağırlıklı, ref. 500 mV çıkış, unity gain)
Kanal ayrımı	>100 dB (1 kHz) >90 dB (10 kHz)
Giriş empedansı (R ve C)	28 kohms + 360 pF
Maksimum giriş sinyali	>4.5 Vrms (ref. 0.1% THD)
Çıkış empedansı	440 ohms
Giriş hassasiyeti	270 mV (ref. 500 mV çıkış, Ses seviyesi maksimum)
Frekans yanıtı	±0.3 dB (20 Hz - 20 kHz)
Maksimum voltaj çıkışı -IHF yükü	>2 V (ref. 0.1% THD)
PHONO GİRİŞİ, ÖN ÇIKIŞ (Analog baypas açıkken)
THD (20 Hz – 20 kHz)	2 V çıkışta <0.03%
Sinyal-Gürültü Oranı	>79 dB (200 ohms kaynak; A-ağırlıklı, ref. 500 mV çıkış)
Giriş Empedansı (R ve C)	46 kohms/100 pF
Giriş hassasiyeti	5.5 mV (ref. 500 mV çıkış, Ses seviyesi maksimum)
Frekans yanıtı	±0.3 dB (20 Hz - 20 kHz)
1kHz'de maksimum giriş sinyali	>80 mVrms (ref. 0.1% THD)
HAT GİRİŞİ, KULAKLIK ÇIKIŞI (Analog baypas açıkken)
THD (20 Hz – 20 kHz)	1V çıkışta <0.005%
Sinyal-Gürültü Oranı	>96 dB (32 ohms yükler; A-WTD, ref. 2 V çıkış, unity gain
Frekans yanıtı	±0.3 dB (20 Hz - 20 kHz)
Kanal ayrımı	1kHz'de >60 dB
Çıkış empedansı	2.2 ohms

BLUOS BÖLÜMÜ

SES
Desteklenen ses dosyası formatı	MP3, AAC, WMA, OGG, WMA-L, ALAC, OPUS
Desteklenen yüksek çözünürlüklü ses dosyası formatı	FLAC, MQA, WAV, AIFF
Örnekleme oranı	192 kHz'e kadar
Bit derinlikleri	16 – 24
DESTEKLENEN HİZMETLER***
Akış bulut hizmetleri	Amazon Music, Bugs, CustomChannels, Deezer, IDAGIO, KKBOX, Napster, Neil Young Archives, nugs.net, Qobuz, Qsic, Spotify, SOUNDMACHINE, TIDAL, Tunify
İnternet radyosu	CALM Radio, iHeartRadio, LiveXLive, RADIO.COM, Radio Paradise, SiriusXM, TuneIn
Entegrasyon ortakları	Control4, Crestron, ELAN, Lutron, Push, Roon, RTI, URC
Ses Kontrol Entegrasyonu	İlgili etkin cihazlar ve Uygulama ile Amazon Alexa, Google Assistant ve Apple'ın Siri'si için beceriler ve destek
BAĞLANTI
Ağ bağlantısı	Gigabit Ethernet RJ45 Wi-Fi 5
Desteklenen ağ dosya paylaşım protokolü	Server Message Block (SMB)
USB	USB bellek çubuğuna (FAT32 veya NTFS formatlı) ve desteklenen çevre birimlerine bağlantı için 1 x Type-A portu
Bluetooth kalitesi	aptX HD 5.0
Bluetooth bağlantısı	İki Yönlü (Alım ve Kulaklık modları)
KULLANICI ARAYÜZÜ ***
Desteklenen işletim sistemi	Aşağıdaki masaüstü işletim sistemlerinde ağ paylaşımlarından müzik çalma: Microsoft Windows XP, 2000, Vista, 7, 8'den güncel Windows İşletim Sistemlerine ve macOS sürümlerine
Mobil Uygulama	Apple iOS cihazlarının (iPad, iPhone ve iPod), Android cihazlarının, Kindle Fire ve Windows veya macOS masaüstlerinin ilgili Uygulama mağazalarından ücretsiz olarak indirilebilen BluOS Controller Uygulaması

GENEL TEKNİK ÖZELLİKLER

ANA GİRİŞ, HOPARLÖR ÇIKIŞI
8 ohm ve 4 ohm'a sürekli çıkış gücü	100W (nominal THD'de 20 Hz-20 kHz ref., her iki kanal da sürülüyor)
THD (20 Hz – 20 kHz)	<0.03% (250 mW - 100 W, 8 ohm ve 4 ohm)
Sinyal-Gürültü Oranı	>95dB (A-ağırlıklı, 500 mV giriş, 8 ohm'da 1 W çıkış ref.)
Kırpma gücü	>115 W (1 kHz 0.1% THD'de)
IHF dinamik gücü	8 ohm: 180 W 4 ohm: 250W 2 ohm: 300 W
Tepe çıkış akımı	>20A (1 ohm'da, 1 ms)
Frekans yanıtı	±0.3 dB (20 Hz - 20 kHz)
Kanal ayrımı	>75dB (1 kHz) >70dB (10 kHz)
Giriş hassasiyeti (8 ohm'da 100 W için)	540 mV Dijital: -6dBFS
Güç tüketimi Otomatik Bekleme AÇIK ve Ağ Bekleme KAPALI iken Otomatik Bekleme AÇIK ve Ağ Bekleme AÇIK iken KAPALI modu (Güç KAPALI)	0.5 W* 2.0 W** 0.1 W

BOYUT VE AĞIRLIK

Brüt boyutlar (G x Y x D) ****	435 x 110 x 355mm 17 1/4 x 4 3/8 x 14 inç
Net ağırlık	10 kg (22 lbs)
Nakliye ağırlığı	12.6 kg (27.8 lbs)

* - 20 dakika boyunca kullanıcı arayüzü etkileşimi ve aktif kaynak girişi olmadığında

** - Kurulmuş kablolu veya kablosuz ağ bağlantısı, kablosuz Bluetooth bağlantısı ve 15 dakika boyunca kullanıcı arayüzü etkileşimi ve aktif kaynak girişi olmadığında

*** - İsteğe bağlı MDC2 BluOS D takıldığında geçerlidir. Desteklenen hizmetler zamanla değişebilir. Güncellenmiş liste için support.bluos.net adresinden bilgi alın

**** - Brüt boyut, ayakları, ses seviyesi düğmesini ve uzatılmış ön ve arka panel terminallerini içerir.

Teknik özellikler önceden haber verilmeksizin değiştirilebilir. Güncellenmiş belgeler ve özellikler için lütfen C 3050 hakkında en son bilgiler için www.NADelectronics.com adresini ziyaret edin.

FCC BEYANI

Bu ekipman test edilmiş ve FCC Kurallarının 15. Bölümüne göre B Sınıfı dijital cihaz sınırlarına uygun bulunmuştur. Bu sınırlar, ekipmanın bir konut kurulumunda zararlı enterferansa karşı makul koruma sağlamak üzere tasarlanmıştır. Bu ekipman radyo frekans enerjisi üretir, kullanır ve yayabilir ve talimatlara uygun olarak kurulmaz ve kullanılmazsa, radyo iletişimlerinde zararlı enterferansa neden olabilir. Ancak, belirli bir kurulumda enterferans oluşmayacağının garantisi yoktur. Bu ekipman, ekipmanı kapatıp açarak belirlenebilecek şekilde radyo veya televizyon alımında zararlı enterferansa neden olursa, kullanıcının aşağıdaki önlemlerden bir veya daha fazlasını alarak enterferansı düzeltmeye çalışması önerilir:

• Alıcı antenin yönünü veya yerini değiştirin.
• Ekipman ve alıcı arasındaki mesafeyi artırın.
• Ekipmanı, alıcının bağlı olduğundan farklı bir devre üzerindeki bir prize bağlayın.
• Yardım için satıcıya veya deneyimli bir radyo TV teknisyenine danışın.

ÇEVRE KORUMA İLE İLGİLİ NOTLAR

Bu ürün, EEC DIRECTIVE 2004/108/EC'nin radyo enterferans gereksinimlerine uygun olarak üretilmiştir.

Bu ürün, kullanım ömrünün sonunda normal evsel atıklarla birlikte atılmamalı, elektrikli ve elektronik ekipmanların geri dönüşümü için bir toplama noktasına iade edilmelidir. Ürün, kullanım kılavuzu ve ambalaj üzerindeki sembol bunu belirtmektedir.

Malzemeler, işaretlerine göre yeniden kullanılabilir. Eski ürünlerin yeniden kullanımı, ham maddelerin geri dönüşümü veya diğer geri dönüşüm biçimleri yoluyla, çevremizin korunmasına önemli bir katkıda bulunuyorsunuz.

Yerel idari ofisiniz size sorumlu atık bertaraf noktası hakkında tavsiyede bulunabilir.

ATIK PİLLERİN TOPLANMASI VE BERTARAFI HAKKINDA BİLGİ (AVRUPA PARLAMENTOSU VE AVRUPA BİRLİĞİ KONSEYİ'NİN 2006/66/EC SAYILI DİREKTİFİ) (SADECE AVRUPALI MÜŞTERİLER İÇİN)

Bu sembollerden herhangi birini taşıyan piller, "ayrı toplama" olarak ele alınması ve belediye atığı olarak ele alınmaması gerektiğini gösterir. Atık pillerin ayrı toplanmasını en üst düzeye çıkarmak ve pillerin karışık belediye atığı olarak bertaraf edilmesini en aza indirmek için gerekli önlemlerin uygulanması teşvik edilmektedir.

Son kullanıcılar, atık pilleri ayrıştırılmamış belediye atığı olarak atmamaya teşvik edilmektedir. Atık pillerin yüksek düzeyde geri dönüştürülmesini sağlamak için, atık pilleri ayrı olarak ve yakınınızdaki erişilebilir bir toplama noktası aracılığıyla uygun şekilde atın. Atık pillerin toplanması ve geri dönüştürülmesi hakkında daha fazla bilgi için lütfen yerel belediyenize, atık bertaraf hizmetinize veya ürünleri satın aldığınız satış noktasına başvurun.

Atık pillerin uygun şekilde bertaraf edilmesine uyum ve uygunluk sağlanarak, insan sağlığı üzerindeki potansiyel tehlikeli etkiler önlenir ve pillerin ve atık pillerin çevre üzerindeki olumsuz etkisi en aza indirilir, böylece çevrenin korunmasına, korunmasına ve kalite iyileştirilmesine katkıda bulunulur.

Referanslar

• NAD Electronics | Yüksek Performanslı Hi-Fi ve Ev Sinema Sistemi

Kılavuzu indir

Burada kılavuzun tam PDF sürümünü indirebilirsiniz, ek güvenlik talimatları, garanti bilgileri, FCC kuralları vb. içerebilir.

NAD C3050 - Stereofonik Amplifikatör Kılavuzu indir

Mevcut diller
