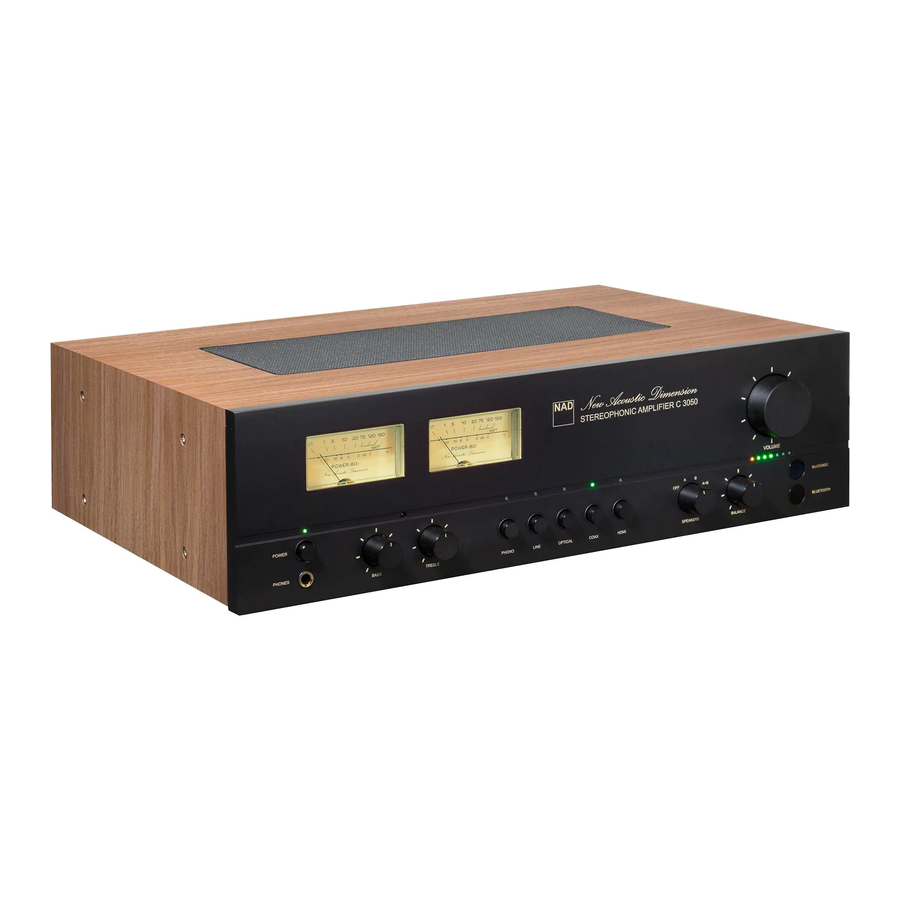

NAD C3050 - Mwongozo wa Amplifaya ya Stereophonic

MAELEKEZO MUHIMU YA USALAMA

• Soma maelekezo - Maelekezo yote ya usalama na uendeshaji yanapaswa kusomwa kabla ya bidhaa kuendeshwa.
• Hifadhi maelekezo - Maelekezo ya usalama na uendeshaji yanapaswa kuhifadhiwa kwa marejeleo ya baadaye.
• Sikiliza Maonyo - Maonyo yote kwenye bidhaa na katika maelekezo ya uendeshaji yanapaswa kuzingatiwa.
• Fuata Maelekezo - Maelekezo yote ya uendeshaji na matumizi yanapaswa kufuatwa.
• Usafishaji - Chomoa bidhaa hii kutoka kwa plagi ya ukuta kabla ya kusafisha. Usitumie visafishaji vya kimiminika au visafishaji vya erosoli. Tumia kitambaa kibichi kwa kusafisha.
• Viambatisho - Usitumie viambatisho ambavyo havijapendekezwa na mtengenezaji wa bidhaa kwani vinaweza kusababisha hatari.
• Maji na Unyevu - Usitumie bidhaa hii karibu na maji-kwa mfano, karibu na bafu, beseni la kunawia, sinki la jikoni, au bafu la kufulia; katika basement yenye unyevu; au karibu na bwawa la kuogelea; na kadhalika.
• Vifaa - Usiweke bidhaa hii kwenye gari lisilo imara, stendi, tripod, bracket, au meza. Bidhaa inaweza kuanguka, na kusababisha jeraha kubwa kwa mtoto au mtu mzima na uharibifu mkubwa kwa bidhaa. Tumia tu na gari, stendi, tripod, bracket, au meza iliyopendekezwa na mtengenezaji, au kuuzwa na bidhaa. Uwekaji wowote wa bidhaa unapaswa kufuata maelekezo ya mtengenezaji, na unapaswa kutumia kifaa cha kuwekea kilichopendekezwa na mtengenezaji.
• Gari - Mchanganyiko wa bidhaa na gari unapaswa kuhamishwa kwa uangalifu. Simamisho la ghafla, nguvu nyingi, na nyuso zisizo sawa zinaweza kusababisha mchanganyiko wa bidhaa na gari kupinduka.
• Uingizaji Hewa - Nafasi na fursa katika kabati hutolewa kwa uingizaji hewa ili kuhakikisha uendeshaji wa kuaminika wa bidhaa na kuilinda kutokana na joto kali. Fursa hizi hazipaswi kuzuiwa au kufunikwa. Fursa hizo hazipaswi kamwe kuzuiwa kwa kuweka bidhaa kwenye kitanda, sofa, zulia, au uso mwingine sawa. Bidhaa hii haipaswi kuwekwa katika usakinishaji uliojengwa ndani kama vile kabati la vitabu au rack isipokuwa uingizaji hewa sahihi umetolewa au maelekezo ya mtengenezaji yamezingatiwa.
• Vyanzo vya Nguvu - Bidhaa hii inapaswa kuendeshwa tu kutoka kwa aina ya chanzo cha nguvu kilichoonyeshwa kwenye lebo ya kuashiria na kuunganishwa kwenye soketi ya MAINS na unganisho la kinga la kutuliza. Ikiwa huna uhakika wa aina ya usambazaji wa umeme kwa nyumba yako, wasiliana na muuzaji wa bidhaa au kampuni ya umeme ya eneo lako.
• Ulinzi wa Kamba ya Nguvu - Kamba za usambazaji wa umeme zinapaswa kuelekezwa ili zisiweze kukanyagwa au kubanwa na vitu vilivyowekwa juu au dhidi yao, kwa kuzingatia hasa kamba kwenye plagi, vyombo vya urahisi, na mahali zinapotoka kwenye bidhaa.
• Plagi ya Mains - Pale ambapo plagi ya mains au kiunganishi cha kifaa kinatumika kama kifaa cha kukata, kifaa cha kukata kitasalia kuwa rahisi kufanya kazi.
• Kutuliza Antena ya Nje - Ikiwa antena ya nje au mfumo wa kebo umeunganishwa kwenye bidhaa, hakikisha antena au mfumo wa kebo umewekwa chini ili kutoa ulinzi fulani dhidi ya kuongezeka kwa voltage na chaji tuli iliyojengwa. Kifungu cha 810 cha Msimbo wa Kitaifa wa Umeme, ANSI/NFPA 70, kinatoa taarifa kuhusu utulizaji sahihi wa mlingoti na muundo unaounga mkono, utulizaji wa waya inayoongoza kwenye kitengo cha kutoa antena, ukubwa wa kondakta za kutuliza, eneo la kitengo cha kutoa antena, unganisho kwa electrodes za kutuliza, na mahitaji ya electrode ya kutuliza.
• Radi - Kwa ulinzi ulioongezwa kwa bidhaa hii wakati wa dhoruba ya radi, au inapoachwa bila kutunzwa na haitumiki kwa muda mrefu, ichomoe kutoka kwa plagi ya ukuta na ukate antena au mfumo wa kebo. Hii itazuia uharibifu wa bidhaa kutokana na radi na kuongezeka kwa njia ya umeme.
• Njia za Umeme - Mfumo wa antena ya nje haupaswi kuwa karibu na njia za umeme za juu au taa nyingine ya umeme au mizunguko ya umeme, au mahali ambapo inaweza kuanguka kwenye njia hizo za umeme au mizunguko. Wakati wa kufunga mfumo wa antena ya nje, tahadhari kubwa inapaswa kuchukuliwa ili kuepuka kugusa njia hizo za umeme au mizunguko kwani kuwasiliana nao kunaweza kuwa mbaya.
• Kupakia kupita kiasi - Usipakie kupita kiasi plagi za ukuta, kamba za upanuzi, au vyombo muhimu vya urahisi kwani hii inaweza kusababisha hatari ya moto au mshtuko wa umeme.
• Vyanzo vya Moto - Hakuna vyanzo vya moto wazi, kama vile mishumaa iliyowashwa, inapaswa kuwekwa kwenye bidhaa.
• Kuingia kwa Kitu na Kimiminika - Kamwe usisukume vitu vya aina yoyote kwenye bidhaa hii kupitia fursa kwani vinaweza kugusa sehemu za voltage hatari au kufupisha sehemu ambazo zinaweza kusababisha moto au mshtuko wa umeme. Kamwe usimwage kimiminika cha aina yoyote kwenye bidhaa.
• Headphones - Shinikizo la sauti kupita kiasi kutoka kwa vipokea sauti vya masikioni na headphones linaweza kusababisha upotezaji wa kusikia.
• Uharibifu Unaohitaji Huduma - Chomoa bidhaa hii kutoka kwa plagi ya ukuta na uelekeze huduma kwa wafanyakazi wa huduma waliohitimu chini ya masharti yafuatayo:
  • Wakati kamba ya usambazaji wa umeme au plagi imeharibiwa.
  • Ikiwa kimiminika kimemwagika, au vitu vimeanguka kwenye bidhaa.
  • Ikiwa bidhaa imefunuliwa na mvua au maji.
  • Ikiwa bidhaa haifanyi kazi kawaida kwa kufuata maelekezo ya uendeshaji. Rekebisha tu vidhibiti ambavyo vimefunikwa na maelekezo ya uendeshaji kwani marekebisho yasiyofaa ya vidhibiti vingine yanaweza kusababisha uharibifu na mara nyingi yatahitaji kazi kubwa na fundi aliyehitimu ili kurejesha bidhaa kwenye uendeshaji wake wa kawaida.
  • Ikiwa bidhaa imeangushwa au kuharibiwa kwa njia yoyote.
  • Wakati bidhaa inaonyesha mabadiliko tofauti katika utendaji-hii inaonyesha hitaji la huduma.
• Sehemu za Ubadilishaji - Wakati sehemu za ubadilishaji zinahitajika, hakikisha fundi wa huduma ametumia sehemu za ubadilishaji zilizobainishwa na mtengenezaji au zina sifa sawa na sehemu ya asili. Ubadilishaji usioidhinishwa unaweza kusababisha moto, mshtuko wa umeme, au hatari zingine.
• Utupaji wa Betri - Wakati wa kutupa betri zilizotumika, tafadhali zingatia kanuni za serikali au sheria za maagizo ya umma ya mazingira zinazotumika katika nchi au eneo lako.
• Ukaguzi wa Usalama - Baada ya kukamilika kwa huduma yoyote au ukarabati wa bidhaa hii, muulize fundi wa huduma kufanya ukaguzi wa usalama ili kubaini kuwa bidhaa iko katika hali sahihi ya uendeshaji.
• Kuweka Ukutani au Dari - Bidhaa inapaswa kuwekwa ukutani au dari tu kama inavyopendekezwa na mtengenezaji.

MWEKO WA RADI NA ALAMA YA KICHWA CHA MSHALE, NDANI YA PEMBE TATU SAWA, IMEKUSUDIWA KUMTAHADHARISHA MTUMIAJI KUHUSU UWAPO WA "VOLTAGE HATARI" ISIYOTENGENEZWA NDANI YA KIZIMBA CHA BIDHAA AMBACHO KINAWEZA KUWA NA UKUBWA WA KUTOSHA KUSABABISHA HATARI YA MSHTUKO WA UMEME KWA WATU

KITUO CHA MSHANGAO NDANI YA PEMBE TATU SAWA IMEKUSUDIWA KUMTAHADHARISHA MTUMIAJI KUHUSU UWAPO WA MAELEKEZO MUHIMU YA UENDESHAJI NA UTENGENEZAJI (HUDUMA) KATIKA VITABU VINAVYOAMBATANA NA KIFAA.

HATARI YA MSHTUKO WA UMEME
USIFUNGUE

TAHADHARI KUHUSU UWEKAJI

Ili kudumisha uingizaji hewa sahihi, hakikisha unaacha nafasi karibu na kitengo (kutoka kwa vipimo vikubwa vya nje ikiwa ni pamoja na makadirio) kuliko sawa na, au kubwa kuliko inavyoonyeshwa hapa chini.

Paneli za Kushoto na Kulia: 10 cm
Paneli ya Nyuma: 10 cm
Paneli ya Juu: 10 cm

TAHADHARI

• Mabadiliko au marekebisho kwenye kifaa hiki ambayo hayajaidhinishwa waziwazi na NAD Electronics kwa kufuata yanaweza kubatilisha mamlaka ya mtumiaji kuendesha kifaa hiki.
• Kifaa hiki kinatii Sehemu ya 15 ya Sheria za FCC / Leseni ya Industry Canada isiyo na msamaha wa RSS (s). Uendeshaji unategemea masharti mawili yafuatayo:
  1. Kifaa hiki hakiwezi kusababisha usumbufu mbaya, na
  2. Kifaa hiki lazima kikubali usumbufu wowote uliopokelewa, pamoja na usumbufu ambao unaweza kusababisha uendeshaji usiohitajika.
• Chini ya kanuni za Industry Canada, kisambaza redio hiki kinaweza kufanya kazi tu kwa kutumia antena ya aina na faida ya juu (au ndogo) iliyoidhinishwa kwa kisambaza data na Industry Canada. Ili kupunguza uwezekano wa kuingiliwa kwa redio kwa watumiaji wengine, aina ya antena na faida yake inapaswa kuchaguliwa ili nguvu sawa ya isotropiki iliyoangaziwa (e.i.r.p.) isiwe zaidi ya ile muhimu kwa mawasiliano yenye mafanikio.
• Ili kuzuia mshtuko wa umeme, linganisha blade pana ya plagi na nafasi pana, ingiza kikamilifu.
• Sahani ya kuashiria na ukadiriaji inaweza kupatikana kwenye paneli ya nyuma ya kifaa.
• Ili kupunguza hatari ya moto au mshtuko wa umeme, usiweke kifaa hiki kwenye mvua au unyevu. Kifaa hakitafunuliwa na matone au kumwagika na kwamba hakuna vitu vilivyojazwa na vimiminika, kama vile vases, vitawekwa kwenye kifaa.
• Plagi ya mains inatumika kama kifaa cha kukata na inapaswa kubaki rahisi kufanya kazi wakati wa matumizi yaliyokusudiwa. Ili kukata kifaa kutoka kwa mains kabisa, plagi ya mains inapaswa kukatwa kutoka kwa soketi ya mains kabisa.
• Betri haitafunuliwa na joto kali kama vile jua, moto au kadhalika.
• Hatari ya mlipuko ikiwa betri itabadilishwa vibaya. Badilisha tu na aina sawa au sawa.
• Kifaa chenye terminal ya kinga ya ardhi kinapaswa kuunganishwa kwenye plagi ya mains na unganisho la kinga ya ardhi.

KIKUMBUSHO CHA MPE
Ili kukidhi mahitaji ya mfiduo wa FCC/IC RF, umbali wa kutenganisha wa sentimita 20 au zaidi unapaswa kudumishwa kati ya antena ya kifaa hiki na watu wakati wa uendeshaji wa kifaa. Ili kuhakikisha utiifu, uendeshaji kwa karibu kuliko umbali huu haupendekezwi.
IKIWA UNA MASHAKA WASILIANA NA FUNDI UMEME MWENYE UWEZO.

KUNA NINI NDANI YA KISANDUKU

Ukiwa umefungashwa na C 3050 yako utapata:

• Kamba mbili za umeme za mains zinazoweza kutenganishwa
• Kidhibiti cha mbali cha SR 10 na betri 2 za AA
• Antena ya Bluetooth
• Mwongozo wa Usanidi wa Haraka

HIFADHI UFUNGASHAJI

Tafadhali hifadhi kisanduku na ufungashaji uliokuja na C 3050 yako. Iwapo utahamisha au unahitaji kusafirisha C 3050 yako, hiki ndicho chombo salama zaidi cha kutumia. Tumeona vipengele vingi vingine kamili vimeharibiwa wakati wa usafiri kwa kukosa katoni sahihi ya usafirishaji. Kwa hivyo tafadhali, hifadhi kisanduku hicho!

KUCHAGUA ENEO

Chagua eneo lenye uingizaji hewa mzuri (na angalau inchi kadhaa kwa pande zote mbili na nyuma), na ambalo litatoa mstari wazi wa kuona, ndani ya futi 23/mita 7, kati ya paneli ya mbele ya C 3050 na nafasi yako ya msingi ya kusikiliza/kutazama. Hii itahakikisha mawasiliano ya kuaminika ya udhibiti wa mbali wa infrared. C 3050 hutoa kiasi kidogo cha joto, lakini hakuna kitu ambacho kinapaswa kusumbua vipengele vya karibu. Inawezekana kabisa kuweka C 3050 juu ya vipengele vingine, lakini kinyume chake kawaida kinapaswa kuepukwa.

Ni muhimu sana kwamba uingizaji hewa wa kutosha utolewe. Ikiwa unafikiria kuweka C 3050 ndani ya kabati au samani nyingine, wasiliana na mtaalamu wako wa sauti/video wa NAD kwa ushauri juu ya kutoa mtiririko wa hewa wa kutosha.

MAELEZO KUHUSU USAKIRISHAJI

• Weka C 3050 yako kwenye uso thabiti, ulio sawa.
• Epuka kuweka kitengo kwenye jua moja kwa moja au karibu na vyanzo vya joto na unyevu.
• Usiweke kitengo kwenye uso laini kama zulia.
• Ruhusu uingizaji hewa wa kutosha.
• Hakikisha kitengo kimezimwa kabla ya kufanya miunganisho yoyote.
• Tumia nyaya na soketi za ubora wa juu kwa utendaji bora na uaminifu.
• Hakikisha kwamba nyaya na soketi haziharibiki kwa njia yoyote na soketi zote zimesukumwa nyumbani kwa uthabiti.
• Ikiwa maji yanaingia kwenye C 3050 yako, zima umeme kwenye kitengo na uondoe plagi kutoka kwa soketi ya AC. Fanya kitengo kikaguliwe na fundi wa huduma aliyehitimu kabla ya kujaribu kukitumia tena.
• Tumia kitambaa laini kavu kusafisha kitengo. Ikiwa ni lazima, lowesha kitambaa kidogo na maji ya sabuni. Usitumie suluhisho zilizo na benzol au mawakala wengine tete.

USIONDOE FUNGUO. HAKUNA SEHEMU ZINAZOWEZA KUTUMIWA NA MTUMIAJI NDANI.

WAYA TUPU NA VIUNGANISHI VYA PINI

Vituo vilivyo alama na alama hii ni hatari kuishi. Wiring ya nje iliyounganishwa na vituo hivi inahitaji ufungaji na mtu aliyeagizwa au matumizi ya nyaya au kamba zilizotengenezwa tayari.

Waya tupu na soketi za pini zinapaswa kuingizwa kwenye shimo kwenye shimoni la terminal. Fungua bushing ya plastiki ya terminal ya spika hadi shimo kwenye shimoni la screw lifunuliwe. Ingiza pini au mwisho wa kebo tupu kwenye shimo na uimarishe kebo kwa kukaza bushing ya terminal. Hakikisha waya tupu kutoka kwa nyaya za spika haigusi paneli ya nyuma au soketi nyingine. Hakikisha kuna 1/2" (1cm) tu ya kebo tupu au pini na hakuna vipande vilivyolegea vya waya wa spika.

WEKA UPYA KIWANDA

Kuweka upya kiwanda kunapendekezwa ikiwa C 3050 yako haifanyi kazi vizuri au imening'inia.

C 3050 inaweza kuwekwa upya kiwandani au kurejeshwa kwa mipangilio chaguomsingi ya kiwanda kwa kutumia njia ifuatayo.

1. C 3050 ikiwa katika hali ya uendeshaji, zima swichi ya POWER ya paneli ya nyuma.
2. Bonyeza na ushikilie kitufe cha POWER cha paneli ya mbele na wakati unafanya hivyo, washa swichi ya POWER ya paneli ya nyuma. Usitoe ushikiliaji wa kitufe cha POWER.
3. Shikilia kitufe cha POWER kwa zaidi ya sekunde 30 au hadi mita ya VU iangaze mara mbili (nyeupe na mandharinyuma ya manjano). Hii inaonyesha kuwa kuweka upya kiwanda kumeanzishwa. Toa ushikiliaji wa kitufe cha POWER.
4. Kiashiria cha LED cha Nguvu cha paneli ya mbele kitazimika na kisha kuzunguka hadi amber imara. Kuweka upya kiwanda cha C 3050 hukamilika wakati kiashiria cha LED cha Nguvu cha paneli ya mbele kinageuka kuwa amber imara na mita ya VU haijaangazwa au kuzimwa.

Kutoa kitufe cha POWER cha paneli ya mbele wakati wowote kabla ya mita ya VU kuangaza mara mbili itaghairi kuweka upya kiwanda na kuacha
Hali ya Uboreshaji ya C 3050. Anzisha tu tena utaratibu wa Kuweka Upya Kiwanda.

UTAMBULISHO WA VIPENGELE - PANELI YA MBELE

KIPIMO CHA NAD VU

• C 3050 ina vifaa vya vipimo vya Nguvu ambavyo vinafuatilia kiwango cha Mawimbi ya Ingizo au Matokeo ya Spika.
• Vipimo vyote vya Nguvu vimepangwa katika Wati na dB (desibeli) ambayo inalingana na mzigo wa 8-ohm.
• Rejelea pia kipengee kuhusu VU METER katika UTAMBULISHO WA VIPENGELE – PANELI YA NYUMA.

KIASHIRIA CHA NGUVU CHA LED

• Kiashiria hiki kitawaka rangi ya kaharabu wakati C 3050 iko katika hali ya kusubiri.
• Wakati C 3050 imewashwa kutoka hali ya kusubiri, kiashiria hiki kitawaka kijani.
• Katika hali za matumizi mabaya ya C 3050, kama vile impedance ya chini sana ya spika na mzunguko mfupi, C 3050 itashirikisha saketi yake ya Ulinzi, inayoonyeshwa na LED ya Nguvu kugeuka kutoka kijani hadi nyekundu na sauti kunyamazishwa.

  Katika hali kama hiyo ya saketi ya Ulinzi, ZIMA C 3050 kupitia swichi ya NGUVU ya paneli ya nyuma. Subiri ipoe na/au angalia miunganisho ya spika. Mara tu sababu ya saketi ya ulinzi kushirikishwa imeondolewa, WASHA swichi ya NGUVU ya paneli ya nyuma. Kisha bonyeza kitufe cha NGUVU cha paneli ya mbele ili kuendelea na operesheni ya kawaida.

SIMU

• Soketi ya jeki ya stereo ya 1/4" imetolewa kwa usikilizaji wa vipokea sauti vinavyobanwa kichwani na itafanya kazi na vipokea sauti vinavyobanwa kichwani vya kawaida vya impedance yoyote.
• Soketi ya vipokea sauti vinavyobanwa kichwani itafanya kazi sambamba na spika zilizochaguliwa. Ili kusikiliza vipokea sauti vinavyobanwa kichwani pekee, zungusha kitufe cha SPEAKERS hadi nafasi ya OFF.
• Udhibiti wa sauti, toni na usawa hufanya kazi kwa usikilizaji wa vipokea sauti vinavyobanwa kichwani.
• Tumia adapta inayofaa kuunganisha vipokea sauti vinavyobanwa kichwani na aina zingine za soketi, kama vile plagi za jeki za "stereo ya kibinafsi" za 3.5mm.

KUMBUKA: Hakikisha kuwa udhibiti wa sauti umezimwa hadi kiwango cha chini (kinyume kabisa na saa na Kiashiria cha LED cha Kiwango cha Sauti kikiwa na rangi ya kaharabu pekee) kabla ya kuunganisha au kukata vipokea sauti vinavyobanwa kichwani. Kusikiliza kwa viwango vya juu kunaweza kuharibu usikivu wako.

KITUFE CHA NGUVU

• Huku swichi ya NGUVU ya paneli ya nyuma ikiwa imewekwa kwenye nafasi ya ON, bonyeza kitufe hiki ili kuwasha C 3050 kutoka hali ya kusubiri. Kiashiria cha LED cha Nguvu kitageuka kutoka kaharabu hadi kijani. Kipimo cha NAD VU pia kitawaka kutoka kaharabu hadi nyeupe na mandharinyuma ya manjano. C 3050 iko tayari kufanya kazi wakati kipimo cha NAD VU kimewashwa nyeupe na mandharinyuma ya manjano.
• Kubonyeza kitufe cha Nguvu tena kunarudisha kitengo kwenye hali ya kusubiri. Kiashiria cha LED cha Nguvu kitabadilika kutoka kijani hadi rangi ya kaharabu. Kipimo cha NAD VU pia kitazima.
• Kitufe cha Nguvu hakiwezi kuamilisha C 3050 ikiwa swichi ya NGUVU ya paneli ya nyuma imezimwa.

MAELEZO MUHIMU

Masharti ya kitufe cha Nguvu kuamilishwa

1. Unganisha plagi ya kamba ya umeme iliyotolewa kwenye plagi ya umeme huku ukihakikisha kuwa ncha nyingine ya kamba ya umeme imeunganishwa kwa nguvu kwenye soketi ya ingizo ya AC Mains ya C 3050.
2. Swichi ya NGUVU ya paneli ya nyuma lazima iwekwe kwenye ON.

USUBIRI WA MOJA KWA MOJA

Kipengele cha Usibiri wa Moja kwa Moja ni kipengele muhimu cha C 3050 ambacho kinatii kanuni za ecodesign za Uropa. C 3050 inaweza kusanidiwa kwenda kiotomatiki kwenye hali ya kusubiri ikiwa hakuna mwingiliano wa kiolesura cha mtumiaji au hakuna sauti kwenye chanzo cha sasa ndani ya dakika 15. Fuata utaratibu hapa chini ili kuwezesha au kulemaza hali ya kusubiri kiotomatiki. Rejelea pia hali ya Kusubiri ya Mtandao hapa chini.

WEZESHA/LEMAZA HALI YA KUSUBIRI KIOTOMATIKI
Katika hali ya kufanya kazi, bonyeza na ushikilie kitufe cha PHONO cha paneli ya mbele hadi kiashiria cha LED cha Chanzo cha PHONO kiwaka.

Imewezeshwa – Kiashiria cha LED cha Chanzo cha PHONO huwaka mara mbili.
Imelemazwa - Kiashiria cha LED cha Chanzo cha PHONO huwaka mara moja.

HALI YA KUSUBIRI YA MTANDAO

C 3050 iko katika Hali ya Kusubiri ya mtandao kwa chaguo-msingi au baada ya kuweka upya kiwandani. Ikiwa hakuna mwingiliano wa kiolesura cha mtumiaji na hakuna ingizo la chanzo amilifu ndani ya dakika 15, kitengo hubadilika hadi hali ya Kusubiri ya Mtandao katika kiwango kilichopunguzwa cha utendaji wa mfumo (chini ya 2W).

• Miunganisho ya mtandao na Bluetooth inadumishwa katika hali ya kusubiri ya mtandao.
• Katika hali ya Kusubiri ya Mtandao, C 3050 inaweza kubadilishwa tena hadi hali ya kufanya kazi kwa kutumia mojawapo ya njia zifuatazo.
  • Endeleza uchezaji wa vyanzo vya analogi au dijitali
  • Washa au cheza Programu iliyounganishwa na mtandao
  • Cheza chanzo cha Bluetooth kilichooanishwa
  • Bonyeza mojawapo ya vitufe vya SOURCE
  • Bonyeza kitufe cha NGUVU cha paneli ya mbele au kitufe cha SR 10 ON

HALI YA KUSUBIRI KABISA

Katika hali ya Kusubiri Kabisa, C 3050 hubadilika hadi hali ya kusubiri kwa matumizi ya chini kabisa ya nguvu (chini ya 0.5W).

WEKA C 3050 KWENYE HALI YA KUSUBIRI KABISA

1. Katika hali ya kufanya kazi, bonyeza na ushikilie kitufe cha NGUVU cha paneli ya mbele hadi kiashiria cha LED cha Nguvu kiwaka mara mbili.
2. Achilia ushikiliaji wa kitufe cha NGUVU cha paneli ya mbele. Kitengo kitaenda kwenye hali ya Kusubiri Kabisa.
3. Katika hali ya Kusubiri Kabisa, C 3050 inaweza kubadilishwa tena hadi hali ya kufanya kazi kwa kutumia njia zifuatazo pekee.
   • Bonyeza mojawapo ya vitufe vya SOURCE
   • Bonyeza kitufe cha NGUVU cha paneli ya mbele au kitufe cha SR 10 ON
4. C 3050 hubadilika hadi hali ya Kusubiri ya Mtandao inapowashwa kutoka hali ya Kusubiri Kabisa. Rudia Hatua ya 1 ili kurudisha C 3050 kwenye hali ya Kusubiri Kabisa.

SENSORI YA MBALI

• Elekeza kidhibiti cha mbali cha SR 10 kwenye sensa ya mbali na ubonyeze vitufe.
• Usionyeshe sensa ya mbali ya C 3050 kwenye chanzo chenye nguvu cha mwanga kama vile mwanga wa jua moja kwa moja au mwangaza. Ukifanya hivyo, huenda usiweze kuendesha C 3050 na kidhibiti cha mbali.

Umbali: Takriban futi 23 (m 7) kutoka mbele ya sensa ya mbali.
Pembe: Takriban 30^o katika kila mwelekeo wa mbele ya sensa ya mbali.

UDHIBITI WA TONI

• C 3050 imewekwa na udhibiti wa toni wa BASS na TREBLE ili kurekebisha usawa wa toni wa mfumo wako. Nafasi ya saa 12 ni "bapa" bila nyongeza au kupunguzwa, na indent inaonyesha nafasi hii.
• Zungusha kidhibiti kisaa ili kuongeza kiwango cha Besi au Treble. Zungusha kidhibiti kinyume na saa ili kupunguza kiwango cha Besi au Treble.

VICHAGUZI VYA INGIZO LA CHANZO

• Vitufe hivi huchagua ingizo la Chanzo amilifu kwa C 3050 na mawimbi yanayotumwa kwa spika, vipokea sauti vinavyobanwa kichwani na soketi za PRE OUT.

PHONO: Turntable iliyounganishwa kwenye soketi za ingizo za PHONO za paneli ya nyuma huchaguliwa kama Chanzo amilifu.
LINE: Chanzo cha kiwango cha laini kilichounganishwa kwenye soketi za ingizo za LINE za paneli ya nyuma huchaguliwa kama Chanzo amilifu.
OPTICAL: Chanzo cha dijitali cha macho kilichounganishwa kwenye soketi ya ingizo ya OPTICAL ya paneli ya nyuma huchaguliwa kama Chanzo amilifu.
COAX: Chanzo cha dijitali cha coaxial kilichounganishwa kwenye soketi ya ingizo ya COAXIAL ya paneli ya nyuma huchaguliwa kama Chanzo amilifu.
HDMI: Chanzo cha matokeo ya HDMI kilichounganishwa kwenye soketi ya ingizo ya HDMI ya paneli ya nyuma huchaguliwa kama Chanzo amilifu.

• Kubonyeza mojawapo ya vitufe vya Kichaguzi cha Ingizo la Chanzo pia kutawasha C 3050 kutoka hali ya kusubiri.

VIASHIRIA VYA LED VYA INGIZO LA CHANZO

• Wakati ingizo la Chanzo limechaguliwa, kiashiria cha LED cha ingizo la Chanzo kinacholingana kilicho juu ya kitufe cha ingizo la Chanzo kitawaka kijani.

SPIKA (A, B, A+B, ZIMA)

Zungusha kitufe cha SPEAKERS ili kuchagua
A: Chagua SPEAKERS A kama spika amilifu. SPEAKERS B imezimwa au haifanyi kazi.
B: Chagua SPEAKERS B kama spika amilifu. SPEAKERS A imezimwa au haifanyi kazi.
A+B: Chagua SPEAKERS A na SPEAKERS B kama spika amilifu.
ZIMA: SPEAKERS A na SPEAKERS B hazifanyi kazi au zimezimwa.

• Mawimbi ya matokeo huwepo kila wakati kwenye jeki ya PHONES katika mipangilio yote ya kichaguzi cha SPEAKER. Unapotumia vipokea sauti vinavyobanwa kichwani, kwa kawaida inashauriwa kuweka kitufe cha udhibiti wa kichaguzi cha SPEAKER kwenye "OFF" kunyamazisha SPEAKERS A na B zote mbili.

USAWA

• Udhibiti wa BALANCE hurekebisha viwango vya jamaa vya spika za kushoto na kulia. Nafasi ya saa 12 hutoa kiwango sawa kwa chaneli za kushoto na kulia. Detent inaonyesha nafasi hii.
• Kuzungusha kidhibiti kisaa husogeza usawa kuelekea kulia.
  Kuzungusha kidhibiti kinyume na saa husogeza usawa kuelekea kushoto.

BluOS/MDC

• Kitufe hiki cha kuhisi mguso cha BluOS/MDC hakifanyi kazi isipokuwa kuna moduli inayotumika ya MDC2 iliyosakinishwa kama vile MDC2 BluOS D.
• Huku MDC2 BluOS D ya hiari ikiwa imesakinishwa, bonyeza kitufe cha kuhisi mguso cha BluOS/MDC ili kuchagua BluOS kama Chanzo amilifu.

  Hapa chini kuna jedwali la misimbo ya Mweko ya BluOS/MDC wakati MDC2 BluOS D ya hiari imesakinishwa.

MSIMBO WA MWEKO WA LED WA BLUOS/MDC	MAELEZO
Kijani iliyokolea	Hali ya Hotspot
Kijani inayowaka	Inaunganisha kwenye Mtandao
Nyekundu iliyokolea	Hali ya kuboresha
Nyekundu inayowaka	Uwekaji upya wa kiwandani unaendelea
Nyekundu na kijani inayowaka kwa njia mbadala	Inaboresha
Bluu iliyokolea	Imeunganishwa kwenye Mtandao – tayari kutumika na Programu ya BluOS
Bluu inayowaka	Hali ya kunyamazisha
Zambarau iliyokolea	Muda wa hali ya Hotspot umeisha

BLUETOOTH

• Bonyeza kitufe cha kuhisi mguso cha BLUETOOTH ili kuchagua Bluetooth kama Chanzo amilifu. Rejelea pia mwongozo hapa chini kuhusu jinsi ya kusanidi Bluetooth kama Chanzo.

BLUETOOTH KAMA CHANZO

Anzisha uoanishaji wa kifaa chako cha Bluetooth na C 3050 kwa kufuata utaratibu hapa chini.

1. Hakikisha kuwa antena ya Bluetooth iliyotolewa imeunganishwa kwenye terminal ya antena ya BT ya paneli ya nyuma. Hakikisha pia kuwa kifaa chako cha Bluetooth kinafanya kazi au kimewashwa.
2. Kwa kutumia iOS yako, Android au kifaa chako cha Bluetooth, nenda kwenye Mipangilio – Bluetooth na kisha uchanganue vifaa vya Bluetooth.
3. Chagua kitambulisho cha kipekee cha kifaa chako cha C 3050 kati ya vifaa vinavyopatikana vilivyoorodheshwa katika mipangilio yako ya Bluetooth. Oanisha au unganisha pamoja C 3050 yako na kifaa cha Bluetooth.
4. Baada ya kuoanisha kwa mafanikio kifaa chako cha Bluetooth na C 3050, chagua Bluetooth kama Chanzo amilifu na uanze kusikiliza uchezaji wa muziki kutoka kwa kifaa chako cha Bluetooth.

VIASHIRIA VYA LED VYA KIWANGO CHA SAUTI

• Msururu huu wa LED huwaka moja baada ya nyingine kadri kiwango cha sauti kinavyoongezeka na huzima moja baada ya nyingine kadri kiwango cha sauti kinavyopungua.
• LED ikiwa na rangi ya kaharabu pekee inaonyesha kuwa kiwango cha sauti kiko chini kabisa.

SAUTI

• Udhibiti wa VOLUME hurekebisha sauti ya jumla ya mawimbi yanayotumwa kwa spika na vipokea sauti vinavyobanwa kichwani.
• Udhibiti wa Sauti una sifa ya ufuatiliaji kamili wa mawimbi na usawa wa chaneli. Hutoa operesheni ya mstari wa juu na kelele ya chini.
• Zungusha kisaa ili kuongeza kiwango cha sauti na kinyume na saa ili kupunguza.

UTAMBULISHO WA VIPENGELE - PANELI YA NYUMA

TAHADHARI
Tafadhali hakikisha kuwa C 3050 imezimwa au imechomolewa kutoka kwa chanzo kikuu cha umeme kabla ya kufanya miunganisho yoyote. Pia inashauriwa kuzima au kuchomoa vipengele vyote vinavyohusika wakati wa kufanya au kukatisha mawimbi yoyote au miunganisho ya umeme wa AC.

HDMI eARC

• Unganisha kwenye TV inayotumia Udhibiti wa HDMI (CEC) na Kituo cha Kurudisha Sauti Kilichoboreshwa (eARC). Utendaji wa HDMI CEC na eARC unawezekana ikiwa vifaa vya nje ambavyo pia vinaunga mkono vipengele hivi vimeunganishwa na C 3050 kupitia muunganisho wa HDMI.
• Tumia kebo ya HDMI kuunganisha HDMI eARC kwenye bandari inayolingana ya HDMI eARC ya TV. Tumia kebo ya HDMI ambayo ina Lebo ya Uthibitisho wa HDMI ya Kasi ya Juu Zaidi ili kufurahia usaidizi wa bandwidth kubwa na umbizo la bitrate ya juu.
• Muunganisho wa eARC ukiwa umeanzishwa, C 3050 itatoa mawimbi ya sauti kutoka kwa TV.

• Hakikisha kuwa mpangilio/umbizo la sauti la vifaa vilivyounganishwa na eARC kwenye C 3050 umewekwa kwa PCM pekee.
• Ni mawimbi ya sauti tu kutoka kwa TV yanayoungwa mkono na bandari ya HDMI eARC.
• Hakuna pato la video kwenye bandari ya HDMI eARC ya C 3050.

NGUVU YA CEC

Nguvu ya CEC inaruhusu C 3050 kuwashwa au kuzimwa na TV ya nje iliyounganishwa kupitia bandari ya HDMI eARC.

Washa/Zima Nguvu ya CEC
Katika hali ya uendeshaji, bonyeza na ushikilie kitufe cha HDMI cha paneli ya mbele hadi LED ya Chanzo cha HDMI iwake.

Imewashwa - LED ya Chanzo cha HDMI itawaka mara mbili.
Imezimwa - LED ya Chanzo cha HDMI itawaka mara moja.

INGIZO LA SAUTI YA KIDIJITALI (OPTICAL /COAXIAL)

• Unganisha kwenye pato la kidijitali la optical na coaxial linalolingana la vyanzo kama vile CD au vicheza BD/DVD, kisanduku cha kebo ya kidijitali, tuners za kidijitali na vipengele vingine vinavyotumika.

PHONO IN

• Ingizo la cartridge ya phono ya Sumaku Inayohamishika (Moving Magnet - MM) pekee. Unganisha risasi pacha ya RCA-to-RCA kutoka kwa turntable yako kwenye ingizo hili ikiwa unatumia cartridge ya Sumaku Inayohamishika.
• Ikiwa turntable yako inajumuisha risasi ya ardhini/dunia, inaweza kuunganishwa kwenye Kituo cha Ardhi (Ground Terminal).

KITUO CHA ARDHI

• Hakikisha kuwa C 3050 imechomekwa kwenye plagi ya ukuta ya AC iliyo na msingi.
• Ikiwa ni lazima, tumia kituo hiki cha ardhi kuunganisha chanzo cha phono au turntable kwa ingizo la PHONO.
• Ikiwa ardhi tofauti ya dunia ni muhimu, tumia kituo hiki kuweka msingi C 3050 yako. C 3050 inaweza kuunganishwa na ardhi kwa kuunganisha waya wa risasi ya ardhi au sawa na kituo hiki. Baada ya kuingiza, kaza kituo ili kulinda risasi.

LINE IN

• Ingizo la vyanzo vya kiwango cha laini kama vile kicheza CD, tuner au vifaa vyovyote vinavyoendana. Tumia risasi mbili za RCA-to-RCA kuunganisha "Pato la Sauti" la kushoto na kulia la kifaa cha chanzo kwenye bandari hii ya ingizo la Laini.

MAIN IN

• Miunganisho kwa preamplifier au processor ya nje, kama vile dekoda ya sauti ya mazingira.
• Katika matumizi ya kawaida, hii inapaswa kuunganishwa kwenye soketi za PRE OUT na viunganishi vilivyotolewa. Ili kuunganisha C 3050 yako kwenye processor au preamplifier ya nje, ondoa kwanza viunganishi hivi.
• Tumia risasi mbili za RCA-to-RCA kuunganisha "Pato la Sauti" la kushoto na kulia la preamplifier au processor ya nje kwenye soketi za MAIN IN.
• Daima zima C 3050 na preamplifiers za nje zinazohusika kabla ya kuunganisha au kukata chochote kwenye soketi za MAIN IN.

PRE OUT

• Tumia risasi mbili za RCA-to-RCA kuunganisha PRE-OUT kwenye ingizo la sauti la analogi linalolingana la vifaa vinavyoendana kama vile amplifiers, vipokezi au vifaa vingine vinavyotumika. Hii inafanya uwezekano wa kutumia C 3050 kama preamplifier kwa vifaa kama hivyo.
• Katika matumizi ya kawaida, hii inapaswa kuunganishwa kwenye soketi za MAIN IN na viunganishi vilivyotolewa. Ili kuunganisha C 3050 yako kwenye processor au amplifier ya nje, ondoa kwanza viunganishi hivi.
• Mawimbi ya pato la PRE OUT yataathiriwa na mipangilio ya sauti na toni ya C 3050.
• Daima zima C 3050 na amplifiers za nguvu za nje zinazohusika kabla ya kuunganisha au kukata chochote kwenye soketi za PRE OUT.

SUBW

• Unganisha SUBW kwenye ingizo la kiwango cha chini cha subwoofer inayotumia nguvu inayolingana.
• Taarifa ya masafa ya chini hadi 80 Hz inatumwa kwa subwoofer iliyounganishwa.

WASPEKA A, B

• C 3050 ina vifaa vya seti mbili za vituo vya spika. Tumia vituo vya WASPEKA A kwa spika "kuu" na utumie vituo vya WASPEKA B kwa jozi ya pili, kwa mfano, spika za upanuzi zilizopo kwenye chumba kingine.
• Unganisha vituo vya spika vya kulia vya C 3050 vilivyoandikwa "R +" na "R-" kwenye vituo vinavyolingana vya "+" na " - " vya spika yako ya kulia iliyoteuliwa. Rudia vivyo hivyo kwa vituo vya spika vya kushoto vya C 3050 na spika ya kushoto inayolingana.
• Angalia mara mbili miunganisho ya spika kabla ya kuwasha C 3050.
• Rejelea pia kipengee kuhusu KICHAGUZI CHA WASPEKA (A, B, A+B, ZIMA) katika UTAMBULISHO WA VIPENGELE – PANELI YA MBELE.

INGIZO LA AC MAINS

• C 3050 inakuja ikiwa imetolewa na kamba mbili tofauti za nguvu za mains. Chagua kamba ya nguvu ya mains inayofaa kwa eneo lako.
• Kabla ya kuunganisha plagi kwenye plagi ya nguvu ya mains, hakikisha kuwa mwisho mwingine wa kamba ya nguvu umeunganishwa kwa nguvu kwenye soketi ya ingizo la AC Mains ya C 3050.
• Daima kata plagi ya nguvu ya mains kutoka kwenye plagi ya nguvu ya mains kabla ya kukata mwisho mwingine wa kamba ya nguvu kutoka kwenye soketi ya ingizo la AC Mains ya C 3050.

KISHIKILIA FUSE

• Mafundi wa huduma waliohitimu wa NAD pekee ndio wanaweza kufikia kishikilia fuse hiki. Kufungua kishikilia fuse hiki kunaweza kusababisha uharibifu na hivyo kubatilisha dhamana ya C 3050 yako.

KITUO CHA ANTENA YA BLUETOOTH

• Unganisha antena ya Bluetooth iliyotolewa kwenye kituo hiki cha antena ya Bluetooth.

HUDUMA

• Bandari ya huduma ni ya matumizi ya ndani pekee na sio ya matumizi ya mteja.

IR IN

• Ingizo hili limeunganishwa kwenye pato la kirudia cha IR (infrared) (Xantech au sawa) au pato la IR la kifaa kingine kinachooana ili kuruhusu udhibiti wa C 3050 kutoka eneo la mbali.

+12V TRIGGER OUT

• +12V TRIGGER OUT hutumiwa kudhibiti vifaa vya nje vilivyo na ingizo la kichochezi cha +12V.
• Unganisha +12V TRIGGER OUT hii kwenye jeki inayolingana ya ingizo ya +12V DC ya kifaa kingine kwa kutumia kebo ya mono yenye plagi ya kiume ya 3.5mm.
• Pato hili litakuwa 12V wakati C 3050 IMEWASHWA na 0V wakati IMEZIMWA au katika hali ya kusubiri.

VU METER

• Huelekeza mita ya NAD VU kwenye paneli ya mbele kufuatilia Mawimbi ya Ingizo au Pato la Spika

Mawimbi ya Ingizo: Fuatilia na uakisi mawimbi ya ingizo ya Chanzo ya sasa
Pato la Spika: Fuatilia na uakisi mawimbi ya Pato la Spika

NGUVU

• Hutoa nguvu ya AC mains kwa C 3050.
• Wakati swichi ya NGUVU imewekwa kwenye nafasi ya IMEWASHWA, C 3050 huenda kwenye hali ya kusubiri kama inavyoonyeshwa na hali ya rangi ya kaharabu ya kiashiria cha LED cha Nguvu cha paneli ya mbele.
• Bonyeza kitufe cha Nguvu cha paneli ya mbele, kitufe cha SR 10 ON au mojawapo ya vitufe vya kichaguzi cha Ingizo la Chanzo ili kuwasha C 3050 kutoka hali ya kusubiri.
• Ikiwa huna nia ya kutumia C 3050 kwa muda mrefu (kama vile ukiwa likizoni), zima swichi ya NGUVU.
• NGUVU ya paneli ya nyuma ikiwa IMEZIMWA, C 3050 haiwezi kuwashwa na kitufe cha Nguvu cha paneli ya mbele, kitufe cha SR 10 ON au mojawapo ya vitufe vya kichaguzi cha Ingizo la Chanzo.

SLOTI ZA UBORESHAJI ZA MDC2

C 3050 inasaidia usanifu wa MDC2 wa NAD. Kwa kuwezesha mawasiliano ya njia mbili kati ya moduli na kipengele, MDC2 inafungua siku zijazo kwa uboreshaji mpya.

MDC2 BLUOS-D

Moduli ya hiari ya MDC2 BluOS-D inaruhusu wasikilizaji kucheza muziki kutoka kwa huduma zao za utiririshaji wanazozipenda kupitia C 3050. MDC2 BluOS-D ina vifaa vya Wi-Fi na Ethernet na hutumia programu ya BluOS Controller iliyosifiwa kwa Android, iOS, macOS, na Windows.

Kama bidhaa zote zinazowezeshwa na BluOS, MDC2 BluOS-D ina usaidizi jumuishi kwa huduma nyingi za utiririshaji na inasaidia Apple AirPlay 2, Spotify Connect, na Tidal Connect. Mawasiliano ya njia mbili pia huwezesha MDC2 BluOS-D kutiririsha muziki kutoka kwa vyanzo vilivyounganishwa kwenye C 3050 hadi vipengele vinavyowezeshwa na BluOS katika vyumba vingine.

MDC2 BluOS-D inakuja na Dirac Live® Bandwidth Limited (20Hz – 500Hz) iliyosakinishwa na chaguo kwa watumiaji wa hali ya juu kuboresha hadi toleo la Dirac Live Full Frequency. Utendaji wa Dirac Live hukuruhusu kupima acoustics ya chumba chako kwa kutumia maikrofoni iliyotolewa na programu angavu, na kisha kupakia curves za marekebisho kwenye MDC2 BluOS-D. Kwa kulipa fidia kwa upungufu wa acoustic katika mazingira yako ya usikilizaji, Dirac Live inaboresha sana uwazi wa besi, upigaji picha, na usahihi wa timbral. Shukrani kwa usanifu wake wa njia mbili, MDC2 BluOS-D hufanya marekebisho ya chumba kwa vyanzo vyote vilivyounganishwa kwenye C 3050 yako. Kwa miongozo ya Usanidi wa Dirac Live, nenda kwa support.nadelectronics.com na utafute "Dirac Setup".

KIDHIBITI CHA MBALI CHA SR 10

Kidhibiti cha mbali cha SR 10 kinashughulikia kazi muhimu za C 3050. Pia kinaweza kudhibiti hadi vifaa 4. SR 10 inaweza kufanya kazi hadi umbali wa futi 23 (7m). Betri za alkali zinapendekezwa kwa maisha marefu ya uendeshaji. Betri mbili za AA lazima ziwekwe kwenye chumba cha betri nyuma ya kidhibiti cha mbali. Wakati wa kubadilisha betri, hakikisha kuwa zimewekwa kwa njia sahihi, kama inavyoonyeshwa kwenye msingi wa chumba cha betri.

• Vifungo vya kazi vya SR 10 ambavyo havijajadiliwa, kuonyeshwa au kuangaziwa vinaonyesha kuwa havifai au havifanyi kazi kwa kifaa fulani.
• Kiashiria cha LED kati ya vifungo vya ON na OFF kitawaka bluu kila wakati kitufe cha kudhibiti kinapobonyezwa.

Chagua AMP kutoka kwa vifungo vya DEVICE SELECTOR (kichaguzi cha kifaa) ili kuanzisha amri zifuatazo za kidhibiti cha mbali cha C 3050.

1. ON/OFF: Kidhibiti cha mbali cha SR 10 kina vifungo tofauti vya ON na OFF. Bonyeza ON ili kubadilisha C 3050 kutoka Standby (hali ya kusubiri) hadi hali ya uendeshaji. Bonyeza OFF ili kubadilisha hadi hali ya Standby (hali ya kusubiri).

2. DEVICE SELECTOR (kichaguzi cha kifaa): Kitufe cha Device Selector (kichaguzi cha kifaa) huamua ni sehemu gani SR 10 itaamuru; haifanyi kazi yoyote kwenye C 3050. Bonyeza kitufe cha Device Selector (kichaguzi cha kifaa) unachotaka ili vifungo vinavyotumika vielekezwe kwenye "ukurasa" wa amri zinazohusiana na kifaa kilichochaguliwa. Baada ya kuchagua Kifaa, sasa unaweza kubonyeza vifungo vinavyolingana vya kudhibiti vya SR 10 vinavyotumika kwa Kifaa kilichochaguliwa.

3. MUTE: Bonyeza kitufe cha [MUTE] (kimya) ili kuzima sauti kwa muda kwa spika na vipokea sauti vya masikioni. Hali ya MUTE (kimya) inaonyeshwa na LED ya rangi ya kaharaba kuwa ndiyo pekee inayowaka kati ya viashiria vya VOLUME LEVEL LED (kiwango cha sauti); LED zingine hazijawashwa. Bonyeza MUTE (kimya) tena ili kurejesha sauti. Kurekebisha kiwango cha sauti kupitia SR 10 au kitufe cha sauti cha paneli ya mbele itatoa kiotomatiki kazi ya kunyamazisha.

4. VOL []: Bonyeza kitufe cha [] ili kuongeza au kupunguza kiwango cha sauti. Achia kitufe wakati kiwango unachotaka kimefikiwa. Viashiria vya VOLUME LEVEL LED (kiwango cha sauti) vitawaka moja baada ya nyingine kadri kiwango cha sauti kinavyoongezeka na kuzima moja baada ya nyingine kadri kiwango cha sauti kinavyopungua.

5. SOURCE []: Badilisha kupitia chaguo za ingizo la chanzo
6. EQ: Ikiwa MDC2 BluOS D ya hiari imesakinishwa na urekebishaji wa Dirac Live umekamilika, tumia EQ kuchagua mipangilio ya Kichujio cha Dirac iliyohifadhiwa inayopatikana.
7. NUMERIC BUTTONS (vifungo vya nambari): Vifungo vya nambari huruhusu uteuzi wa moja kwa moja wa ingizo la chanzo. Bonyeza kitufe cha nambari kinacholingana ili kuchagua Chanzo moja kwa moja.
   1. Phono
   2. Line
   3. Optical (mwangaza)
   4. Coax (mhimili mmoja)
   5. HDMI
   6. BluOS - wakati MDC2 BluOS D ya hiari imesakinishwa.

8. : Punguza, zima au urejeshe mwangaza wa onyesho la viashiria vya SOURCE INPUT (ingizo la chanzo) na VOLUME LEVEL LED (kiwango cha sauti). Kuna viwango 6 vya mwangaza wa LED wakati wa kubadilisha kitufe cha DIM. 0 imezimwa na 5 ndiyo angavu zaidi.

9. Ikiwa MDC2 BluOS D ya hiari imesakinishwa na ukiwa kwenye Chanzo cha BluOS, chagua
   : Cheza au sitisha uchezaji
   : Ruka nyuma hadi mwanzo wa wimbo wa sasa
   : Ruka mbele hadi wimbo unaofuata

CD PLAYER CONTROL (udhibiti wa kicheza CD) (unatumika kwa Vicheza CD vya NAD): Chagua CD kati ya vifungo vya DEVICE SELECTOR (kichaguzi cha kifaa) ili kupata ufikiaji wa vifungo vifuatavyo vya kudhibiti vinavyotumika. Angalia mwongozo wa mmiliki wa Kicheza CD chako cha NAD kinachotumika kwa uoanifu wa kitufe cha kudhibiti.

ON/OFF: Bonyeza ON ili kubadilisha kicheza CD kutoka Standby (hali ya kusubiri) hadi hali ya uendeshaji. Bonyeza OFF ili kubadilisha hadi hali ya Standby (hali ya kusubiri).

SOURCE []: Bonyeza na ushikilie ili kusogeza mbele/nyuma uchezaji

SPK A: Chagua CD kama chanzo kinachotumika
SPK B: Chagua USB kama chanzo kinachotumika
: Chagua Optical (mwangaza) kama chanzo kinachotumika
MENU: Badilisha ili kuchagua modi ya SRC unayotaka

NUMERIC BUTTONS (vifungo vya nambari) (1-9, 0): Tumia vifungo vya nambari kuingiza moja kwa moja na kuchagua nambari ya wimbo wa wimbo unaotaka

: Chagua kupitia folda
: Chagua kupitia faili
ENTER: Chagua folda au faili unayotaka

INFO: Onyesha muda wa uchezaji na habari zingine za onyesho
: Punguza, zima au urejeshe mwangaza wa onyesho

: Fungua/funga trei ya diski
: Anza au sitisha uchezaji
: Sitisha uchezaji kwa muda
: Ruka nyuma hadi mwanzo wa wimbo wa sasa
: Ruka mbele hadi wimbo unaofuata
: Simamisha uchezaji

BluOS PLAYBACK CONTROLS (udhibiti wa uchezaji wa BluOS) (unatumika kwa bidhaa za NAD zilizosakinishwa na moduli ya MDC BluOS au MDC2 BluOS D): Chagua BLS kati ya vifungo vya DEVICE SELECTOR (kichaguzi cha kifaa) ili kutumia vifungo vifuatavyo vya kudhibiti kwa uchezaji wa BluOS.

Hakikisha kuwa bidhaa yako ya NAD inayotumika imewekwa kwenye chanzo cha BluOS.

: Anza au sitisha uchezaji
: Sitisha uchezaji kwa muda
: Ruka nyuma hadi mwanzo wa wimbo wa sasa
: Ruka mbele hadi wimbo unaofuata

AUX PLAYER CONTROL (udhibiti wa kicheza AUX) (unatumika kwa Tuners za NAD): Chagua AUX kati ya vifungo vya DEVICE SELECTOR (kichaguzi cha kifaa) ili kupata ufikiaji wa vifungo vifuatavyo vya kudhibiti vinavyotumika. Kifaa cha AUX kimebadilishwa kuwa nambari za udhibiti wa mbali za kifaa cha NAD Tuner.

SOURCE []: Panda juu au chini kati ya masafa ya AM au FM

: Panda juu au chini kati ya mipangilio ya redio iliyohifadhiwa
: Panda juu au chini kati ya masafa ya AM au FM
ENTER: Katika modi ya AM/FM, badilisha ili kuchagua modi ya Preset (iliyowekwa awali) au Tune (rekebisha). Katika modi ya DAB, bonyeza na ushikilie ili kuangalia nguvu ya mawimbi.

NUMERIC BUTTONS (vifungo vya nambari) (1-9, 0): Tumia vifungo vya nambari kuingiza moja kwa moja nambari ya masafa ya kituo cha AM au FM unachotaka

INFO: Badilisha ili kuonyesha habari iliyotolewa kuhusu kituo cha redio cha sasa na media inayotumika inayochezwa. Vituo vingine vya redio vinaweza kusiunge mkono habari yoyote ya onyesho.

: Badilisha ili kuchagua bendi ya AM, FM, DAB au XM (ikiwa inatumika)
: Panda juu au chini kati ya mipangilio ya redio iliyohifadhiwa

KUTUMIA MAKTABA YA KIDHIBITI CHA MBALI CHA SR 10

SR 10 inaweza kuhifadhi maktaba tofauti ya nambari chaguo-msingi za NAD kwa kila "ukurasa" wake wa DEVICE SELECTO (kichaguzi cha kifaa). Ikiwa maktaba asili chaguo-msingi haidhibiti kicheza CD chako cha NAD, kicheza BluOS au Tuner, fuata utaratibu ulio hapa chini ili kubadilisha nambari ya maktaba. Rejelea pia jedwali lililo hapa chini kwa orodha ya Nambari za Maktaba za NAD zinazotumika na miundo yao inayolingana ya NAD.

PAKIA NAMBARI NYINGINE YA MAKTABA

Mfano: Pakia nambari za maktaba za Kicheza DVD cha NAD T 517 kwenye kifaa cha "AUX" cha SR 10.

1. Bonyeza na ushikilie [AUX] katika sehemu ya DEVICE SELECTOR (kichaguzi cha kifaa) ya SR 10.
2. Ukiwa umeshikilia kitufe cha kifaa AUX, bonyeza "2" na "2" kwa kutumia vifungo vya nambari vya SR 10. "22" ndiyo nambari ya maktaba inayolingana ya T 517.
3. Bonyeza [ENTER] huku bado umeshikilia kitufe cha kifaa (AUX). Kichaguzi cha kifaa cha AUX kitawaka mara moja ili kuonyesha kuwa ingizo la maktaba limefaulu. Kitufe cha kichaguzi cha kifaa (AUX) na [ENTER] sasa vinaweza kuachiliwa.

JEDWALI LA NAMBARI ZA MAKTABA ZINAZOTUMIKA KWA KIDHIBITI CHA MBALI CHA SR 10

NAMBARI YA MAKTABA	MAELEZO YA BIDHAA
10	Maktaba chaguo-msingi ya "ukurasa" wa "AMP"
11	Eneo la 2
12	Maktaba chaguo-msingi ya "ukurasa" wa "AMP" bila vifungo tofauti vya ON/OFF (badilisha ON/OFF)
20	Maktaba chaguo-msingi ya "ukurasa" wa "CD"; C 515BEE, C 545BEE, C 565BEE
21	T 535, T 585, M55, sehemu ya DVD ya L 54, VISO TWO, VISO FIVE
22	T 513, T 514, T 515, T 517
23	T587
30	Maktaba chaguo-msingi ya "ukurasa" wa "BLS"
31	IPD 2
40	Maktaba chaguo-msingi ya "ukurasa" wa "AUX". Imepakiwa na nambari chaguo-msingi za Tuner. Inatumika pia kwa sehemu ya Tuner ya C 725BEE, T 175, T 737,T 747, T 755, T 765, T 775, T 785
41	C 422, C 425
42	C 445
50	DAC

SR 10 inaweza isiwe na vifungo vyote vya kudhibiti vinavyotumika kwa bidhaa za NAD zilizotajwa hapo juu. Tumia kidhibiti cha mbali kilichoagizwa cha bidhaa maalum ya NAD kwa vifungo kamili vya kudhibiti vya mbali vinavyotumika.

WEKA UPYA SR 10 KWENYE MIPANGILIO YAKE CHAGUO-MSINGI YA KIWANDA

Kidhibiti cha mbali cha SR 10 kinaweza kurejeshwa kwenye mipangilio yake chaguo-msingi ya kiwanda (pamoja na maktaba chaguo-msingi) kwa taratibu zifuatazo.

1. Bonyeza na ushikilie vifungo vya [ON] na .
2. Mara tu kitufe cha kifaa cha [AMP] kinapowaka, achia ushikiliaji wa vifungo vyote vya [ON] na .
3. Ikiwa kitufe cha kifaa cha [CD] kinawaka mara mbili, uwekaji upya wa kiwanda wa SR 10 umekamilika.

VIPIMO

Vipimo vyote vimepimwa kulingana na kiwango cha IHF 202 CEA 490-AR-2008. THD imepimwa kwa kutumia kichujio cha pasi cha AP AUX 0025 na kichujio amilifu cha AES 17.

SEHEMU YA AWALI YA AMPLIFIER

INGIZO LA LINE, PRE-OUT (Njia ya mkato ya analogi imewashwa)
THD (20 Hz – 20 kHz)	<0.005% kwa toleo la 2V
Uwiano wa Sauti kwa Kelele	>95 dB (IHF; A-weighted, ref. 500 mV out, unity gain)
Utengano wa chaneli	>100 dB (1 kHz) >90 dB (10 kHz)
Uzuiaji wa ingizo (R na C)	28 kohms + 360 pF
Kiwango cha juu cha mawimbi ya ingizo	>4.5 Vrms (ref. 0.1% THD)
Uzuiaji wa toleo	440 ohms
Usikivu wa ingizo	270 mV (ref. 500 mV out, Volume maximum)
Majibu ya marudio	±0.3 dB (20 Hz - 20 kHz)
Kiwango cha juu cha toleo la voltage - mzigo wa IHF	>2 V (ref. 0.1% THD)
INGIZO LA PHONO, PRE-OUT (Njia ya mkato ya analogi imewashwa)
THD (20 Hz – 20 kHz)	<0.03% kwa toleo la 2 V
Uwiano wa Sauti kwa Kelele	>79 dB (chanzo cha 200 ohms; A-weighted, ref. 500 mV out)
Uzuiaji wa Ingizo (R na C)	46 kohms/100 pF
Usikivu wa ingizo	5.5 mV (ref. 500 mV out, Volume maximum)
Majibu ya marudio	±0.3 dB (20 Hz - 20 kHz)
Kiwango cha juu cha mawimbi ya ingizo kwa 1kHz	>80 mVrms (ref. 0.1% THD)
INGIZO LA LINE, TOLEO LA HEADPHONE (Njia ya mkato ya analogi imewashwa)
THD (20 Hz – 20 kHz)	<0.005% kwa toleo la 1V
Uwiano wa Sauti kwa Kelele	>96 dB (mzigo wa 32 ohms; A-WTD, ref. 2 V out, unity gain
Majibu ya marudio	±0.3 dB (20 Hz - 20 kHz)
Utengano wa chaneli	>60 dB kwa 1kHz
Uzuiaji wa toleo	2.2 ohms

SEHEMU YA BLUOS

SAUTI
Umbizo la faili la sauti linalotumika	MP3, AAC, WMA, OGG, WMA-L, ALAC, OPUS
Umbizo la faili la sauti la ubora wa juu linalotumika	FLAC, MQA, WAV, AIFF
Kiwango cha sampuli	hadi 192 kHz
kina cha biti	16 – 24
HUDUMA ZINAZOTUMIKA***
Huduma za utiririshaji wa wingu	Amazon Music, Bugs, CustomChannels, Deezer, IDAGIO, KKBOX, Napster, Neil Young Archives, nugs.net, Qobuz, Qsic, Spotify, SOUNDMACHINE, TIDAL, Tunify
Redio ya mtandaoni	CALM Radio, iHeartRadio, LiveXLive, RADIO.COM, Radio Paradise, SiriusXM, TuneIn
Washirika wa ujumuishaji	Control4, Crestron, ELAN, Lutron, Push, Roon, RTI, URC
Ujumuishaji wa Udhibiti wa Sauti	Ujuzi na usaidizi kwa Amazon Alexa, Google Assistant na Siri ya Apple na vifaa vinavyowezeshwa na Programu inayolingana
UNGANISHO
Muunganisho wa mtandao	Gigabit Ethernet RJ45 Wi-Fi 5
Itifaki ya kushiriki faili ya mtandao inayotumika	Server Message Block (SMB)
USB	1 x bandari ya Aina-A ya kuunganisha kwenye kijiti cha kumbukumbu cha USB (kilicho katika umbizo la FAT32 au NTFS) na vifaa saidizi vinavyotumika
Ubora wa Bluetooth	aptX HD 5.0
Muunganisho wa Bluetooth	Njia Mbili (Njia za Kupokea na Headphone)
KIAMBATANISHO CHA MTUMIAJI***
Mfumo wa uendeshaji unaotumika	Uchezaji wa muziki kutoka kwa hisa za mtandao kwenye mifumo ifuatayo ya uendeshaji ya kompyuta ya mezani: Microsoft Windows XP, 2000, Vista, 7, 8 hadi Mifumo ya Uendeshaji ya sasa ya Windows na matoleo ya macOS
Programu ya Simu ya Mkononi	Programu Isiyolipishwa ya Kidhibiti cha BluOS inayopatikana kwa kupakuliwa kutoka kwa maduka husika ya Programu ya vifaa vya Apple iOS (iPad, iPhone na iPod), vifaa vya Android, Kindle Fire na kompyuta za mezani za Windows au macOS

VIPIMO VYA JUMLA

INGIZO KUU, TOLEO LA SPIKA
Nguvu endelevu ya toleo katika ohmu 8 na ohmu 4	100W (ref. 20 Hz-20 kHz kwa THD iliyokadiriwa, chaneli zote mbili zinaendeshwa)
THD (20 Hz – 20 kHz)	<0.03% (250 mW hadi 100 W, ohmu 8 na ohmu 4)
Uwiano wa Sauti kwa Kelele	>95dB (A-weighted, ingizo la 500 mV, ref. 1 W out in 8 ohms)
Nguvu ya kukata	>115 W (kwa 1 kHz 0.1% THD)
Nguvu tendaji ya IHF	ohmu 8: 180 W ohmu 4: 250W ohmu 2: 300 W
Kiwango cha juu cha sasa cha toleo	>20A (katika ohmu 1, 1 ms)
Majibu ya marudio	±0.3 dB (20 Hz - 20 kHz)
Utengano wa chaneli	>75dB (1 kHz) >70dB (10 kHz)
Usikivu wa ingizo (kwa 100 W katika ohmu 8)	540 mV Dijitali: -6dBFS
Matumizi ya nguvu ikiwa Hali ya Kusubiri Kiotomatiki IMEWASHWA na Hali ya Kusubiri ya Mtandao IMEZIMWA ikiwa Hali ya Kusubiri Kiotomatiki IMEWASHWA na Hali ya Kusubiri ya Mtandao IMEWASHWA Hali IMEZIMWA (Nguvu imezimwa)	0.5 W* 2.0 W** 0.1 W

UKUBWA NA UZITO

Vipimo jumla (W x H x D) ****	435 x 110 x 355mm 17 1/4 x 4 3/8 x 14 inches
Uzito halisi	kilo 10 (lbs 22)
Uzito wa usafirishaji	kilo 12.6 (lbs 27.8)

* - Baada ya dakika 20 bila mwingiliano wa kiolesura cha mtumiaji na bila ingizo la chanzo amilifu

** - Kwa muunganisho wa mtandao wa waya au bila waya ulioanzishwa, muunganisho wa Bluetooth bila waya na bila mwingiliano wa kiolesura cha mtumiaji na bila ingizo la chanzo amilifu kwa dakika 15

*** - Inatumika wakati MDC2 BluOS D ya hiari imesakinishwa. Huduma zinazotumika zinaweza kutofautiana baada ya muda. Uliza kupitia support.bluos.net kwa orodha iliyosasishwa

**** - Kipimo jumla kinajumuisha miguu, kitufe cha sauti na vituo vya paneli ya mbele na nyuma vilivyopanuliwa.

Vipimo vinaweza kubadilika bila taarifa. Kwa hati na vipengele vilivyosasishwa, tafadhali angalia www.NADelectronics.com kwa habari ya hivi punde kuhusu C 3050.

TAARIFA YA FCC

Kifaa hiki kimejaribiwa na kupatikana kuwa kinatii vikomo vya kifaa cha dijitali cha Hatari B, kwa mujibu wa Sehemu ya 15 ya Sheria za FCC. Vikomo hivi vimeundwa ili kutoa ulinzi unaofaa dhidi ya mwingiliano hatari katika usakinishaji wa makazi. Kifaa hiki huzalisha, hutumia, na kinaweza kuangaza nishati ya masafa ya redio na, ikiwa hakijasakinishwa na kutumiwa kwa mujibu wa maagizo, kinaweza kusababisha mwingiliano hatari kwa mawasiliano ya redio. Hata hivyo, hakuna uhakika kwamba mwingiliano hautatokea katika usakinishaji fulani. Ikiwa kifaa hiki kitasababisha mwingiliano hatari kwa mapokezi ya redio au televisheni, ambayo inaweza kubainishwa kwa kuzima na kuwasha kifaa, mtumiaji anahimizwa kujaribu kusahihisha mwingiliano kwa moja au zaidi ya hatua zifuatazo:

• Elekeza upya au uhamishe antena inayopokea.
• Ongeza utengano kati ya kifaa na kipokezi.
• Unganisha kifaa kwenye plagi kwenye saketi tofauti na ile ambayo kipokezi kimeunganishwa.
• Wasiliana na muuzaji au fundi mwenye uzoefu wa redio TV kwa usaidizi.

MAELEZO KUHUSU ULINZI WA MAZINGIRA

Bidhaa hii imetengenezwa ili kuzingatia mahitaji ya mwingiliano wa redio ya EEC DIRECTIVE 2004/108/EC.

Mwishoni mwa maisha yake muhimu, bidhaa hii haipaswi kutupwa pamoja na taka za kawaida za nyumbani lakini lazima irudishwe kwenye eneo la kukusanya kwa ajili ya kuchakata tena vifaa vya umeme na elektroniki. Ishara kwenye bidhaa, mwongozo wa mtumiaji na ufungaji zinaonyesha hili.

Vifaa vinaweza kutumika tena kulingana na alama zao. Kupitia utumiaji tena, kuchakata tena malighafi, au aina zingine za kuchakata tena bidhaa za zamani, unatoa mchango muhimu kwa ulinzi wa mazingira yetu.

Ofisi yako ya utawala ya eneo lako inaweza kukushauri kuhusu eneo la utupaji taka linalowajibika.

TAARIFA KUHUSU UKUSANYAJI NA UTUPAJI WA BETRI ZILIZOTUMIKA (MAELEKEZO 2006/66/EC YA BUNGE LA ULAYA NA BARAZA LA MUUNGANO WA ULAYA) (KWA WATEJA WA ULAYA PEKEE)

Betri zilizo na mojawapo ya alama hizi zinaonyesha kwamba zinapaswa kuchukuliwa kama "mkusanyiko tofauti" na si kama taka za manispaa. Inahimizwa kwamba hatua muhimu zitekelezwe ili kuongeza ukusanyaji tofauti wa betri zilizotumika na kupunguza utupaji wa betri kama taka mchanganyiko za manispaa.

Watumiaji wa mwisho wanahimizwa kutotupa betri zilizotumika kama taka za manispaa ambazo hazijapangwa. Ili kufikia kiwango cha juu cha kuchakata tena betri zilizotumika, tupa betri zilizotumika kando na vizuri kupitia eneo la kukusanya linalopatikana karibu nawe. Kwa habari zaidi kuhusu ukusanyaji na uchakataji wa betri zilizotumika, tafadhali wasiliana na manispaa yako ya eneo lako, huduma yako ya utupaji taka au eneo la kuuza uliponunua bidhaa.

Kwa kuhakikisha utiifu na ulinganifu wa utupaji sahihi wa betri zilizotumika, athari zinazoweza kuwa hatari kwa afya ya binadamu huzuiwa na athari hasi za betri na betri zilizotumika kwenye mazingira hupunguzwa, hivyo kuchangia ulinzi, uhifadhi na uboreshaji wa ubora wa mazingira.

Marejeleo

• NAD Electronics | High Performance Hi-Fi and Home Theatre

Pakua mwongozo

Hapa unaweza kupakua toleo kamili la pdf la mwongozo, linaweza kujumuisha maelekezo ya ziada ya usalama, taarifa za udhamini, sheria za FCC, n.k.

Pakua NAD C3050 - Mwongozo wa Amplifaya ya Stereophonic

Lugha zinazopatikana
