NAD C298 - Stereo Güç Amplifikatörü Kullanım Kılavuzu

İçerikler

1 ÖNEMLİ GÜVENLİK TALİMATLARI
- 1.1 YERLEŞTİRME İLE İLGİLİ DİKKAT
- 1.2 ÇEVRE KORUMA İLE İLGİLİ NOTLAR
2 GİRİŞ
- 2.1 HIZLI BAŞLANGIÇ
- 2.2 AMBALAJI SAKLAYIN
3 KONTROLLERİN TANIMLANMASI
- 3.1 ÖN PANEL
- 3.2 ARKA PANEL
4 ÖZELLİKLER
5 Referanslar
6 Kılavuzu indir
7 Diğer Dillerde

ÖNEMLİ GÜVENLİK TALİMATLARI

Talimatları Okuyun - Ürün çalıştırılmadan önce tüm güvenlik ve çalıştırma talimatları okunmalıdır.
Talimatları Saklayın - Güvenlik ve çalıştırma talimatları, ileride başvurmak üzere saklanmalıdır.
Uyarılara Dikkat Edin - Ürün üzerindeki ve çalıştırma talimatlarındaki tüm uyarılara uyulmalıdır.
Talimatlara Uyun - Tüm çalıştırma ve kullanım talimatlarına uyulmalıdır.
Temizlik - Temizlemeden önce bu ürünü duvar prizinden çıkarın. Sıvı temizleyiciler veya aerosol temizleyiciler kullanmayın. Temizlemek için kuru bir bez kullanın.
Ekler - Ürün üreticisi tarafından tavsiye edilmeyen ekleri kullanmayın, çünkü bunlar tehlikeye neden olabilir.
Su ve Nem - Bu ürünü su yakınında kullanmayın; örneğin, küvet, lavabo, mutfak lavabosu veya çamaşır teknesi yakınında; ıslak bir bodrumda; veya bir yüzme havuzu yakınında ve benzeri yerlerde.
Aksesuarlar - Bu ürünü dengesiz bir araba, sehpa, tripod, braket veya masa üzerine yerleştirmeyin. Ürün düşebilir, bir çocuk veya yetişkinin ciddi şekilde yaralanmasına ve üründe ciddi hasara neden olabilir. Yalnızca üretici tarafından tavsiye edilen veya ürünle birlikte satılan bir araba, sehpa, tripod, braket veya masa ile kullanın. Ürünün herhangi bir montajı, üreticinin talimatlarına uygun olmalı ve üretici tarafından tavsiye edilen bir montaj aksesuarı kullanılmalıdır.
Araba - Bir ürün ve araba kombinasyonu dikkatle taşınmalıdır. Ani duruşlar, aşırı güç ve düzensiz yüzeyler, ürün ve araba kombinasyonunun devrilmesine neden olabilir.
Havalandırma - Kabindeki yuvalar ve açıklıklar, ürünün güvenilir çalışmasını sağlamak ve aşırı ısınmaya karşı korumak için havalandırma için sağlanmıştır. Bu açıklıklar kapatılmamalı veya örtülmemelidir. Açıklıklar, ürün bir yatak, kanepe, halı veya benzeri bir yüzeye yerleştirilerek asla kapatılmamalıdır. Bu ürün, uygun havalandırma sağlanmadığı veya üreticinin talimatlarına uyulmadığı sürece, kitaplık veya raf gibi yerleşik bir kurulumda yer almamalıdır.
Güç Kaynakları - Bu ürün yalnızca işaretleme etiketinde belirtilen türde bir güç kaynağından çalıştırılmalı ve koruyucu topraklama bağlantısı olan bir ŞEBEKE prizine bağlanmalıdır. Evinize gelen güç kaynağının türünden emin değilseniz, ürün satıcınıza veya yerel elektrik şirketinize danışın.
Güç Kablosu Koruması - Güç kaynağı kabloları, üzerine basılma veya üzerine veya yanına yerleştirilen öğeler tarafından sıkıştırılma olasılığı olmayacak şekilde yönlendirilmelidir; özellikle fişlerdeki, prizlerdeki ve üründen çıktıkları noktadaki kablolara dikkat edilmelidir.
Şebeke Fişi - Şebeke fişi veya bir cihaz kuplörü bağlantı kesme cihazı olarak kullanıldığında, bağlantı kesme cihazı kolayca çalışır durumda kalmalıdır.
Dış Mekan Anteni Topraklaması - Ürüne harici bir anten veya kablo sistemi bağlanırsa, anten veya kablo sisteminin voltaj dalgalanmalarına ve birikmiş statik yüklere karşı bir miktar koruma sağlamak için topraklı olduğundan emin olun. Ulusal Elektrik Yasası'nın 810. Maddesi, ANSI/NFPA 70, direk ve destekleyici yapının uygun şekilde topraklanması, anten deşarj ünitesine giden kablonun topraklanması, topraklama iletkenlerinin boyutu, anten deşarj ünitesinin yeri, topraklama elektrotlarına bağlantı ve topraklama elektrotu için gereksinimler ile ilgili bilgiler sağlar.
Yıldırım - Yıldırım fırtınası sırasında veya uzun süre gözetimsiz bırakıldığında ve kullanılmadığında bu ürün için ek koruma sağlamak için, duvar prizinden çıkarın ve anten veya kablo sistemini ayırın. Bu, yıldırım ve elektrik hattı dalgalanmaları nedeniyle üründe oluşabilecek hasarı önleyecektir.
Elektrik Hatları - Harici bir anten sistemi, havai elektrik hatlarının veya diğer elektrikli ışık veya güç devrelerinin yakınında veya bu tür elektrik hatlarına veya devrelerine düşebileceği bir yerde bulunmamalıdır. Harici bir anten sistemi kurarken, bu tür elektrik hatlarına veya devrelerine dokunmaktan kaçınmak için son derece dikkatli olunmalıdır, çünkü onlarla temas ölümcül olabilir.
Aşırı Yükleme - Duvar prizlerini, uzatma kablolarını veya entegre prizleri aşırı yüklemeyin, çünkü bu yangın veya elektrik çarpması riskine neden olabilir.
Alev Kaynakları - Ürün üzerine yanan mumlar gibi açık alev kaynakları yerleştirilmemelidir.
Nesne ve Sıvı Girişi - Tehlikeli voltaj noktalarına dokunabilecekleri veya yangına veya elektrik çarpmasına neden olabilecek parçaları kısa devre yapabilecekleri için, bu ürüne açıklıklardan herhangi bir nesne itmeyin. Ürünün üzerine asla herhangi bir sıvı dökmeyin.
Kulaklıklar - Kulaklıklardan ve kulaklıklardan gelen aşırı ses basıncı işitme kaybına neden olabilir.
Servis Gerektiren Hasar - Bu ürünü duvar prizinden çıkarın ve aşağıdaki koşullar altında servisi yetkili servis personeline yaptırın:
- Güç kaynağı kablosu veya fişi hasar gördüğünde.
- Ürünün içine sıvı döküldüğünde veya nesneler düştüğünde.
- Ürün yağmura veya suya maruz kaldığında.
- Ürün, çalıştırma talimatlarına uyarak normal şekilde çalışmıyorsa. Diğer kontrollerin yanlış ayarlanması hasara neden olabileceğinden ve ürünün normal çalışmasına geri döndürülmesi için genellikle yetkili bir teknisyen tarafından kapsamlı bir çalışma gerektireceğinden, yalnızca çalıştırma talimatlarında belirtilen kontrolleri ayarlayın.
- Ürün düşürüldüğünde veya herhangi bir şekilde hasar gördüğünde.
- Ürün performansta belirgin bir değişiklik gösterdiğinde - bu, servis ihtiyacını gösterir.
Yedek Parçalar - Yedek parçalar gerektiğinde, servis teknisyeninin üretici tarafından belirtilen veya orijinal parça ile aynı özelliklere sahip yedek parçalar kullandığından emin olun. Yetkisiz ikameler yangına, elektrik çarpmasına veya diğer tehlikelere neden olabilir.
Pil İmhası - Kullanılmış pilleri atarken, lütfen ülkenizde veya bölgenizde geçerli olan devlet düzenlemelerine veya çevresel kamu talimatı kurallarına uyun.
Güvenlik Kontrolü - Bu ürüne herhangi bir servis veya onarım tamamlandıktan sonra, servis teknisyeninden ürünün uygun çalışma koşulunda olduğunu belirlemek için güvenlik kontrolleri yapmasını isteyin.

EŞKENAR BİR ÜÇGEN İÇİNDEKİ OK BAŞLI YILDIRIM ÇAKMASI SEMBOLÜ, KULLANICIYI ÜRÜNÜN MUHAFAZASI İÇİNDEKİ YALITILMAMIŞ "TEHLİKELİ VOLTAJ" VARLIĞI KONUSUNDA UYARMAK İÇİN TASARLANMIŞTIR VE BU VOLTAJ, KİŞİLERE ELEKTRİK ÇARPMASI RİSKİ OLUŞTURACAK KADAR BÜYÜK OLABİLİR.

uyarı EŞKENAR BİR ÜÇGEN İÇİNDEKİ ÜNLEM İŞARETİ, KULLANICIYI CİHAZLA BİRLİKTE VERİLEN BELGELERDEKİ ÖNEMLİ ÇALIŞTIRMA VE BAKIM (SERVİS) TALİMATLARI VARLIĞI KONUSUNDA UYARMAK İÇİN TASARLANMIŞTIR.

ELEKTRİK ÇARPMASI RİSKİ
AÇMAYIN

ELEKTRİK ÇARPMASI RİSKİNİ AZALTMAK İÇİN KAPAĞI (VEYA ARKA KISMI) ÇIKARMAYIN, İÇERİDE KULLANICI TARAFINDAN SERVİS GÖREBİLECEK PARÇA YOKTUR, SERVİS İÇİN YETKİLİ SERVİS PERSONELİNE BAŞVURUN

YERLEŞTİRME İLE İLGİLİ DİKKAT

Uygun havalandırmayı sağlamak için, ünitenin etrafında (çıkıntılar dahil en büyük dış boyutlardan) aşağıda gösterilene eşit veya daha büyük bir boşluk bıraktığınızdan emin olun.
Sol ve Sağ Paneller: 10 cm
Arka Panel: 10 cm
Üst Panel: 10 cm

Radyatörler, ısı kayıtları, sobalar veya ısı üreten diğer cihazlar (amplifikatörler dahil) gibi herhangi bir ısı kaynağının yakınına kurmayın.

Polarize veya topraklı tip fişin güvenlik amacını ortadan kaldırmayın. Polarize bir fişin, biri diğerinden daha geniş olan iki ucu vardır. Topraklı tip bir fişin iki ucu ve üçüncü bir topraklama ucu vardır. Geniş uç veya üçüncü uç güvenliğiniz için sağlanmıştır. Sağlanan fiş prizinize uymuyorsa, eski prizin değiştirilmesi için bir elektrikçiye danışın.

Cihaz yalnızca ılıman iklimlerde kullanılmalıdır.

Bu ekipmanda NAD Electronics tarafından uyumluluk için açıkça onaylanmayan değişiklikler veya modifikasyonlar, kullanıcının bu ekipmanı çalıştırma yetkisini geçersiz kılabilir.
Elektrik çarpmasını önlemek için, fişin geniş ucunu yuvanın geniş ucuna denk getirin ve tamamen yerleştirin.
İşaretleme ve derecelendirme plakası cihazın arka panelinde bulunabilir.
Yangın veya elektrik çarpması riskini azaltmak için, bu cihazı yağmura veya neme maruz bırakmayın. Cihaz damlamaya veya sıçramaya maruz bırakılmamalı ve vazo gibi sıvılarla dolu hiçbir nesne cihazın üzerine yerleştirilmemelidir.
Şebeke fişi, bağlantı kesme cihazı olarak kullanılır ve amaçlanan kullanım sırasında kolayca çalışır durumda kalmalıdır. Cihazı şebekeden tamamen ayırmak için, şebeke fişi şebeke prizinden tamamen çıkarılmalıdır.
Koruyucu bir toprak terminali olan bir cihaz, koruyucu bir toprak bağlantısı olan bir şebeke prizine bağlanmalıdır.

ŞÜPHENİZ VARSA, YETKİLİ BİR ELEKTRİKÇİYE DANIŞIN.

Bu ürün, EEC DIRECTIVE 2004/108/EC'nin radyo paraziti gereksinimlerine uygun olarak üretilmiştir.

ÇEVRE KORUMA İLE İLGİLİ NOTLAR

Kullanım ömrünün sonunda, bu ürün normal evsel atıklarla birlikte atılmamalı, elektrikli ve elektronik ekipmanların geri dönüşümü için bir toplama noktasına iade edilmelidir. Ürün, kullanım kılavuzu ve ambalaj üzerindeki sembol bunu belirtmektedir.

Malzemeler, işaretlerine göre yeniden kullanılabilir. Eski ürünlerin yeniden kullanımı, ham maddelerin geri dönüşümü veya diğer geri dönüşüm biçimleri yoluyla, çevremizin korunmasına önemli bir katkıda bulunuyorsunuz.

Yerel idari ofisiniz, sorumlu atık imha noktası konusunda size tavsiyelerde bulunabilir.

GİRİŞ

HIZLI BAŞLANGIÇ

Yeni NAD C 298'inizi kurma konusunda temel talimatlar için birlikte verilen C 298 Hızlı Kurulum Kılavuzu'na bakın. C 298'inizi kurarken aşağıdaki yönergelere uyulmalıdır.

Kurulum yapmadan veya bağlantı kurmadan önce, C 298'in ve C 298'e bağlanacak diğer cihazların fişinin çekildiğinden veya kapatıldığından emin olun.
Hoparlörlerinizi SOL ve SAĞ hoparlör terminallerine bağlayın. Hoparlör kablolarını, C 298 arka panelinde yansıtıldığı gibi ilgili hoparlör terminal bağlantılarına (R +/-, L +/-) bağlayın. Hoparlör kablolarından gelen çıplak tel veya gevşek teller arka panele veya diğer hoparlör terminallerine dokunmamalıdır.
Harici kaynaklarınızın hat çıkış terminalini, uygun konektörleri kullanarak DENGELİ ve/veya TEK UÇLU ANALOG SES GİRİŞ bağlantı noktalarına bağlayın.

Mavi terminaller asla toprağa (şaseye) bağlanmamalıdır.
Mavi terminalleri asla birbirine veya herhangi bir ortak toprak cihazına bağlamayın.
Bu amplifikatörün çıkışını herhangi bir kulaklık adaptörüne, hoparlör anahtarına veya sol ve sağ kanallar için ortak toprak kullanan herhangi bir cihaza bağlamayın.

Şebeke güç kablosunun ilgili ucunu C 298'in AC şebeke girişine ve fişi bir şebeke güç kaynağına bağlayın.

Optimum performans için C 298, topraklı bir AC prizi veya ayrı bir toprak hattı gerektirir. Sisteminizin uygun şekilde topraklanmasını sağlayın.

Aşağıdaki kontrol anahtarlarının varsayılan ayarlarını koruyun'

SOL ve SAĞ SEÇİMİ DENGELİ veya TEK UÇLU'ya doğru (her iki anahtar da aynı ayarda olmalıdır)
GİRİŞ SEÇİMİ SABİT'e
OTOMATİK ALGILAMA SEVİYESİ ORTA'ya

Arka paneldeki GÜÇ anahtarını "AÇIK" ayarına getirin. Bekleme LED göstergesi kehribar renginde yanacaktır. C 298'i AÇMAK için ön paneldeki BEKLEME düğmesine basın. Bekleme LED göstergesi kehribar renginden maviye dönecektir. C 298'iniz artık çalışır durumda!

AMBALAJI SAKLAYIN

Lütfen C 298'inizin geldiği kutuyu ve tüm ambalajı saklayın. Taşınmanız veya başka bir şekilde C 298'inizi taşımanız gerekirse, bu, bunu yapmak için en güvenli kaptır. Uygun bir nakliye kartonunun olmaması nedeniyle nakliye sırasında hasar gören çok sayıda mükemmel bileşen gördük, bu yüzden lütfen: O kutuyu saklayın!

KURULUM İLE İLGİLİ NOTLAR

NAD C 298'inizi sağlam, düz bir yüzeye yerleştirin.
Üniteyi doğrudan güneş ışığına veya ısı ve nem kaynaklarının yakınına yerleştirmekten kaçının.
Üniteyi halı gibi yumuşak bir yüzeye yerleştirmeyin.
C 298'i, havalandırma yuvalarından hava akışını engelleyebilecek bir kitaplık veya dolap gibi kapalı bir konuma yerleştirmeyin. Yeterli havalandırmaya izin verin.
Herhangi bir bağlantı yapmadan önce ünitenin kapalı olduğundan emin olun.
C 298'inizdeki RCA soketleri, kolaylık sağlamak için renk kodludur. Kırmızı ve beyaz sırasıyla Sağ ve Sol ses içindir. Optimum performans ve güvenilirlik için yüksek kaliteli kablolar ve soketler kullanın.
Kabloların ve soketlerin herhangi bir şekilde hasar görmediğinden ve tüm soketlerin sıkıca yerine itildiğinden emin olun.
C 298'inizin içine su girerse, ünitenin gücünü kapatın ve fişi AC prizinden çekin. Üniteyi tekrar kullanmaya çalışmadan önce yetkili bir servis teknisyenine incelettirin.
Üniteyi temizlemek için kuru, yumuşak bir bez kullanın. Gerekirse, bezi sabunlu suyla hafifçe nemlendirin. Benzin veya diğer uçucu maddeler içeren solüsyonlar kullanmayın.

KAPAĞI ÇIKARMAYIN; İÇERİDE KULLANICI TARAFINDAN SERVİS GÖREBİLECEK PARÇA YOKTUR.

KONTROLLERİN TANIMLANMASI

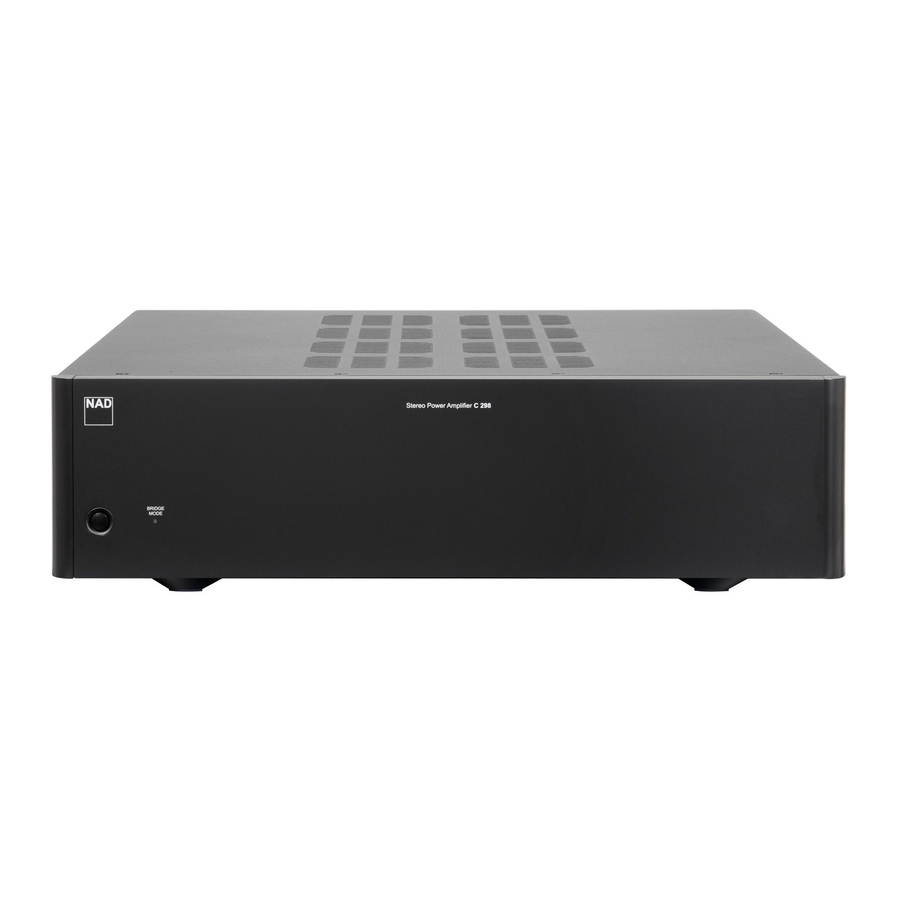

ÖN PANEL

STANDBY BUTTON (BEKLEME DÜĞMESİ)

C 298'i bekleme modundan AÇMAK için Bekleme düğmesine basın. Güç göstergesi amber renginden mavi renge dönecektir.
Bekleme düğmesine tekrar basmak C 298'i tekrar bekleme moduna geçirir. Güç göstergesi mavi renginden amber rengine dönecektir.
Arka paneldeki GÜÇ anahtarı kapalıysa Bekleme düğmesi C 298'i etkinleştiremez.

OTOMATİK BEKLEME
C 298, 15 dakika boyunca aktif bir giriş sinyali yoksa otomatik olarak bekleme moduna geçecek şekilde ayarlanabilir. Otomatik bekleme modu aşağıdaki adımlarla etkinleştirilebilir veya devre dışı bırakılabilir.

Otomatik Bekleme modunu etkinleştirme
Çalışma modunda, ön paneldeki Bekleme düğmesini basılı tutun ve 15 saniyeden fazla bekledikten sonra bırakın. Köprü modu gösterge ışığı üç kez yanıp söner.

Otomatik Bekleme modunu devre dışı bırakma
Çalışma modunda, ön paneldeki Bekleme düğmesini basılı tutun ve 15 saniyeden fazla bekledikten sonra bırakın. Köprü modu gösterge ışığı iki kez yanıp söner.

POWER INDICATOR (GÜÇ GÖSTERGESİ)

C 298 bekleme modundayken bu gösterge amber renginde yanacaktır.
C 298 bekleme modundan açıldığında, bu gösterge amber renginden kırmızıya ve son olarak maviye dönecektir.

Bekleme düğmesinin etkinleşmesi için aşağıdakilerin gerçekleşmesi gerekir:

C 298'den gelen verilen güç kablosu bir güç kaynağına takılı olmalıdır.
Arka paneldeki GÜÇ anahtarı AÇIK konumda olmalıdır.

BRIDGE MODE INDICATOR (KÖPRÜ MODU GÖSTERGESİ)

Arka paneldeki Köprü Modu anahtarı AÇIK (MONO) konumuna ayarlandığında bu KÖPRÜ MODU göstergesi mavi renkte yanar.

ARKA PANEL

DİKKAT!
Herhangi bir bağlantı yapmadan önce C 298'in kapalı olduğundan veya ana güç kaynağından çıkarıldığından emin olun. Herhangi bir sinyal veya AC güç bağlantısı yaparken veya keserken ilişkili tüm bileşenleri kapatmanız veya fişini çekmeniz de önerilir.

BALANCED (DENGELİ)

XLR ses kaynağını bu konektörlere bağlayın. Uygun pin yapılandırmalarının takip edildiğinden emin olun – Pin 1: Toprak, Pin 2: Pozitif (sinyal canlı) ve Pin 3: Negatif (sinyal dönüşü).

SELECT (SEÇ)
Hangi ses girişinin aktif kaynak olacağını seçmek için SELECT (SEÇ) anahtarını kullanın.

SELECT (SEÇ) anahtarını sağa, SINGLE ENDED (TEK UÇLU) giriş yönüne doğru ayarlayarak SINGLE-ENDED (TEK UÇLU) ses girişini seçin.
SELECT (SEÇ) anahtarını sola, BALANCED (DENGELİ) giriş yönüne doğru ayarlayarak BALANCED (DENGELİ) ses girişini seçin.

SINGLE-ENDED (TEK UÇLU)

Bu soketleri bir preamplifikatörün, işlemcinin veya herhangi bir uyumlu cihazın sol ve sağ analog çıkışına bağlamak için ikiz RCA-RCA kablosu kullanın.

GROUND (TOPRAK)

C 298'in topraklı bir AC duvar prizine takılı olduğundan emin olun.
Ayrı bir toprak hattı gerekliyse, C 298'inizi topraklamak için bu terminali kullanın. C 298, bir toprak hattı kablosu veya benzeri bu terminale bağlanarak topraklanabilir. Yerleştirdikten sonra, kabloyu sabitlemek için terminali sıkın.

LINE OUT (HAT ÇIKIŞI)

LINE OUT (HAT ÇIKIŞI) soketleri "zincirleme bağlantıya" izin verir - aynı kanala hoparlör eklemek için birden fazla amplifikatör kullanın.
LINE OUT'u (HAT ÇIKIŞI) amplifikatörler, alıcılar veya diğer uygulanabilir cihazlar gibi uyumlu cihazların ilgili analog ses girişine bağlamak için çift RCA kablosu kullanın.

INPUT SELECT (GİRİŞ SEÇİMİ)
Ses çıkış seviyesini yönetmek için INPUT SELECT (GİRİŞ SEÇİMİ) anahtarını kullanın.

FIX (SABİT): Ses çıkış seviyesi sabittir. C 298, ses çıkış seviyesi harici bir cihaz tarafından kontrol edilen temel bir amplifikatör gibi olur.
VAR (DEĞİŞKEN): Ses çıkış seviyesi, INPUT LEVEL (GİRİŞ SEVİYESİ) kontrol düğmesi kullanılarak ayarlanabilir.

INPUT LEVEL (GİRİŞ SEVİYESİ)
INPUT SELECT (GİRİŞ SEÇİMİ) anahtarı VAR (DEĞİŞKEN) olarak ayarlandığında, C 298'in ses çıkış seviyesini ayarlamak için INPUT LEVEL (GİRİŞ SEVİYESİ) kontrol düğmesi kullanılabilir.

Ses çıkış seviyesini artırmak için saat yönünde; azaltmak için saat yönünün tersine çevirin.

NOT
INPUT LEVEL (GİRİŞ SEVİYESİ) yalnızca bir seviye ayarıdır ve tam bir ses kontrolü değildir.

AUTO SENSE LEVEL (OTOMATİK ALGILAMA SEVİYESİ)
Otomatik Algılama özelliği, BALANCED (DENGELİ) veya SINGLE-ENDED (TEK UÇLU) soketlere uygulanan belirli bir giriş sinyali seviyesini algılarsa C 298'i anında bekleme modundan çalışma moduna geçirir. Üç Otomatik Algılama seviyesi vardır

AYAR	GİRİŞ SEVİYESİ
Düşük	0.85 mV
Orta	1.7 mV
Yüksek	3.7 mV

Otomatik Algılama modu aşağıdaki adımlarla etkinleştirilebilir veya devre dışı bırakılabilir.

Otomatik Algılama modunu etkinleştirme
Çalışma modunda, ön paneldeki Bekleme düğmesini basılı tutun ve 10-15 saniye içinde bırakın. Köprü modu gösterge ışığı üç kez yanıp söner.

Otomatik Algılama modunu devre dışı bırakma
Çalışma modunda, ön paneldeki Bekleme düğmesini basılı tutun ve 10-15 saniye içinde bırakın. Köprü modu gösterge ışığı iki kez yanıp söner.

SERVICE (SERVİS)

Yalnızca servis amaçlı kullanım içindir. Tüketici kullanımı için değildir.

+12V TRIGGER IN/OUT (TETİK GİRİŞİ/ÇIKIŞI) +12V TRIGGER OUT (TETİK ÇIKIŞI)

+12V TRIGGER OUT (TETİK ÇIKIŞI), +12V tetik girişi ile donatılmış harici ekipmanı kontrol etmek için kullanılır.
Bu +12V TRIGGER OUT'u (TETİK ÇIKIŞI), 3,5 mm erkek fişli bir mono kablo kullanarak diğer ekipmanın ilgili +12V DC giriş jakına bağlayın.
Bu çıkış, C 298 AÇIK olduğunda 12V ve KAPALI veya bekleme modunda olduğunda 0V olacaktır.

+12V TRIGGER IN (TETİK GİRİŞİ)

Bu giriş 12V DC kaynağı tarafından tetiklendiğinde, C 298, amplifikatörler, preamplifikatörler, alıcılar vb. gibi uyumlu cihazlar tarafından uzaktan bekleme modundan AÇIK konuma getirilebilir. 12V DC kaynağı kesilirse, C 298 bekleme moduna geri dönecektir.
Bu +12V Tetik girişini, 3,5 mm erkek fişli bir mono kablo kullanarak uzak cihazın ilgili +12V DC çıkış jakına bağlayın. Bu özelliği kullanmak için kontrol cihazının +12V tetik çıkışı ile donatılmış olması gerekir.

BRIDGE MODE (KÖPRÜ MODU)
C 298 amplifikatörü MONO (Köprü Modu) olarak yapılandırılabilir ve çıkış gücünü iki katından fazla artırır. Bu şekilde, C 298 ek güç amplifikatörleri bağlanarak yüksek güçlü bir stereo veya ev sinema sisteminin parçası olarak kullanılabilir.

KÖPRÜLÜ MODDA (anahtar AÇIK (MONO) ayarında), C 298 8 ohm'luk bir hoparlöre yaklaşık 620W güç üretecektir. Bu modda, amplifikatör bölümleri, hoparlör empedansı yarıya indirilmiş gibi tepki verecektir. Köprü Modu kullanılırken düşük empedanslı hoparlörler (8 ohm'un altında) önerilmez, çünkü bunlar yüksek seviyelerde çalındığında amplifikatörün termal kesmesinin çalışmasına neden olabilir.
BRIDGE MODE (KÖPRÜ MODU) anahtarını "ON (MONO)" (AÇIK (MONO)) konumuna ayarlayın ve hoparlörü "L +" ve "R-" olarak işaretlenmiş terminallere bağlayın, "L+"nın hoparlörünüzün "+" terminaline ve "R-"nin hoparlörün "-" terminaline bağlandığından emin olun.
Normal çalışma için BRIDGE MODE (KÖPRÜ MODU) anahtarını OFF (Stereo) (KAPALI (Stereo)) konumuna ayarlayın.

Sinyal kaynağı C 368 ise, C 368 Sağ kanal PRE OUT'u yalnızca C 298 SOL girişine bağlayın (hem C 368 hem de C 298 KÖPRÜ modunda). C 368 Sol kanal PRE OUT'u C 298 SOL girişini sürmek için asla kullanmayın.

SPEAKERS (HOPARLÖRLER)

C 298'in "R +" ve "R-" olarak işaretlenmiş Sağ hoparlör terminallerini, belirlenmiş sağ hoparlörünüzün ilgili "+" ve "-" terminallerine bağlayın. C 298'in Sol hoparlör terminalleri ve ilgili sol hoparlör için aynı işlemi tekrarlayın.
C 298'i çalıştırmadan önce hoparlör bağlantılarını iki kez kontrol edin.

Mavi terminaller asla toprağa (şaseye) bağlanmamalıdır.
Mavi terminalleri asla birbirine veya herhangi bir ortak toprak cihazına bağlamayın.
Bu amplifikatörün çıkışını herhangi bir kulaklık adaptörüne, hoparlör anahtarına veya sol ve sağ kanallar için ortak toprak kullanan herhangi bir cihaza bağlamayın.

NOTLAR

16 gauge (American Wire Gauge veya AWG) veya daha düşük çok telli tel kullanın. C 298'e bağlantılar muz tipi fişlerle yapılabilir.
Terminalin plastik somununu gevşeterek, temiz ve düzgün bir bağlantı yaparak ve yeniden sıkarak çıplak tel veya pimler de kullanılabilir. Kısa devre tehlikesini en aza indirmek için, bağlamak için yalnızca 1/2 inç açıkta tel veya pim kullanıldığından ve hoparlör telinin gevşek tellerinin olmadığından emin olun.

POWER (GÜÇ)

C 298'e AC şebeke gücünü sağlar.
POWER (GÜÇ) anahtarı AÇIK konumuna ayarlandığında, C 298 ön paneldeki Güç göstergesinin amber durum koşuluyla gösterildiği gibi bekleme moduna geçer.
C 298'i bekleme modundan AÇMAK için ön paneldeki Bekleme düğmesine basın.
C 298'i uzun süre kullanmayı düşünmüyorsanız (örneğin tatildeyken), POWER (GÜÇ) anahtarını kapatın.
POWER (GÜÇ) kapatıldığında, ön paneldeki Bekleme düğmesi C 298'i etkinleştiremez.

FUSE HOLDER (SİGORTA TUTUCU)

Bu sigorta tutucusuna yalnızca kalifiye NAD servis teknisyenleri erişebilir. Bu sigorta tutucunun açılması hasara neden olabilir ve bu nedenle C 298'inizin garantisini geçersiz kılar.

AC MAINS INPUT (AC ŞEBEKE GİRİŞİ)

C 298, iki ayrı şebeke güç kablosuyla birlikte verilir. Bölgenize uygun şebeke güç kablosunu seçin.
Fişi şebeke güç kaynağına bağlamadan önce, C 298'in AC Şebeke giriş soketine sıkıca bağlı olduğundan emin olun.
Kablosunu C 298'in AC Şebeke giriş soketinden çıkarmadan önce her zaman şebeke güç fişini şebeke güç kaynağından ayırın.

ÖZELLİKLER

Tüm özellikler IHF 202 CEA 490-AR-2008 standardına göre ölçülmüştür. THD, AP AUX 0025 pasif filtresi ve AES 17 aktif filtresi kullanılarak ölçülür.

SES ÖZELLİKLERİ
ANALOG SES GİRİŞİ/HAT ÇIKIŞI
THD (20 Hz – 20 kHz)	2V çıkışta <0.0005%
Sinyal-Gürültü Oranı	>120 dB (IHF; 20 Hz – 20 kHz, ref. 2V çıkış)
Kanal ayrımı	>110 dB (1 kHz) >100 dB (10 kHz)
Giriş empedansı (R ve C)	Tek uçlu: 56 kohms + 280 pF Dengeli: 56 kohms +280 pF
Maksimum giriş sinyali	>7.0 Vrms (ref. %0.1 THD)
Çıkış empedansı	390 ohm
Frekans yanıtı	±0.1 dB (20 Hz - 20 kHz)
Maksimum voltaj çıkışı -IHF yükü	>7.0 V (ref. %0.1 THD)
ANALOG SES GİRİŞİ/HOPARLÖR ÇIKIŞI
8 Ohm'a Nominal çıkış gücü (Stereo)	8 ohm'da 185 W (nominal THD'de 20 Hz-20 kHz, her iki kanal da sürülüyor)
4 ohm'a Nominal çıkış gücü (Stereo)	4 ohm'da 340 W (nominal THD'de 20 Hz-20 kHz, her iki kanal da sürülüyor)
8 Ohm'a Nominal çıkış gücü (Köprü modu)	8 ohm'da 620 W (nominal THD'de 20 Hz-20 kHz, her iki kanal da sürülüyor)
THD (20 Hz – 20 kHz)	<0.005% (1 W - 185 W, 8 ohm ve 4 ohm)
Sinyal-Gürültü Oranı	>98 dB (A-ağırlıklı, 500 mV giriş, 8 ohm'da 1 W çıkış referans alınarak) >120 dB (A-ağırlıklı, 8 ohm'da 185 W çıkış referans alınarak)
Kırpma gücü (Stereo modu, 1 kHz'de %0.1 THD)	>200 W
Kırpma gücü (Köprü modu, 1 kHz'de %0.1 THD)	>690 W
IHF dinamik gücü (Stereo modu, 1 kHz'de %1 THD)	8 ohm: 260 W 4 ohm: 490 W 2 ohm: 570 W
IHF dinamik gücü (Köprü modu, 1 kHz'de %1 THD)	8 ohm: 1000 W 4 ohm: 1100 W
Tepe çıkış akımı	>25 A (1 ohm'da, 1 ms)
Sönümleme faktörü	>800 (ref. 8 ohm 20 Hz – 6.5 kHz)
Frekans yanıtı	±0.2 dB (20 Hz - 20 kHz) -3 dB at 60 kHz
Kanal ayrımı	>100 dB (1 kHz) >80 dB (10 kHz)
Stereo Modu giriş hassasiyeti (8 ohm'da 185 W için)	Sabit Kazanç modu: 1.43 V
Stereo Modu Kazancı - Hat Girişi – Dengeli ve Tek Uçlu	Sabit Kazanç modu: 28.6 dB Değişken Kazanç modu: 8.5 dB – 28.5 dB
Köprü Modu Hassasiyeti - Hat Girişi – Dengeli ve Tek Uçlu	Sabit Kazanç modu: 8 ohm'da 620 W için 3.78 V Maksimumda Değişken Kazanç modu: 8 ohm'da 620 W için 1.41 V
Köprü Modu Kazancı - Hat Girişi – Dengeli ve Tek Uçlu	Sabit Kazanç modu: 25.4 dB Değişken Kazanç modu: 14.5 dB – 34.5 dB
Bekleme gücü	<0.5 W
BOYUT VE AĞIRLIK
Brüt boyutlar (G x Y x D) *	435 x 120 x 390 mm 17 ¹/₈ x 4 ³/₄ x 15 ³/₈ inç
Net ağırlık	11.2 kg (24.7 lbs)
Nakliye ağırlığı	13.6 kg (30 lbs)

* - Brüt boyut, ayakları ve uzatılmış arka panel terminallerini içerir.

Özellikler önceden bildirilmeksizin değiştirilebilir. Güncellenmiş belgeler veya C 298 hakkında en son bilgiler için www.NADelectronics.com adresini ziyaret edin.

SORUMLU TARAF
Lenbrook International
633 Granite Court
Pickering, ON L1W 3K1
Canada
Tel: 1 905 8316555

NAD, Lenbrook Industries Limited'in bir bölümü olan NAD Electronics International'ın ticari markasıdır
Copyright 2021, Lenbrook Industries Limited'in bir bölümü olan NAD Electronics International
