Oregon Scientific RTGR328N - Belaidis lauko jutiklis. Vartotojo vadovas

APIE ŠĮ VADOVĄ

Sveikiname pasirinkus RTGR328N, Oregon Scientific^TM belaidį lauko temperatūros, drėgmės ir RF laikrodžio jutiklį. Jis gali būti naudojamas su naujais Oregon Scientific imtuvo įrenginiais, pavyzdžiui:

• BAR998HG
• BAR321HG
• AWS888

PASTABA RTGR328N veikia kaip RF laikrodžio imtuvas aukščiau išvardytiems arba naujesniems modeliams, bet neveikia su ankstesniais modeliais.

Jei norite įsigyti papildomų nuotolinių jutiklių, pasirinkite modelį, kuriame nėra RF laikrodžio jutiklio:

• THGR228N / THGR238N (3 kanalų jutiklis)
• THGR328N (5 kanalų jutiklis)

Turėkite šį vadovą po ranka, kai naudosite naują gaminį. Jame pateikiamos praktinės nuoseklios instrukcijos, taip pat techninės specifikacijos ir įspėjimai, kuriuos turėtumėte žinoti.

PRODUKTO APŽVALGA

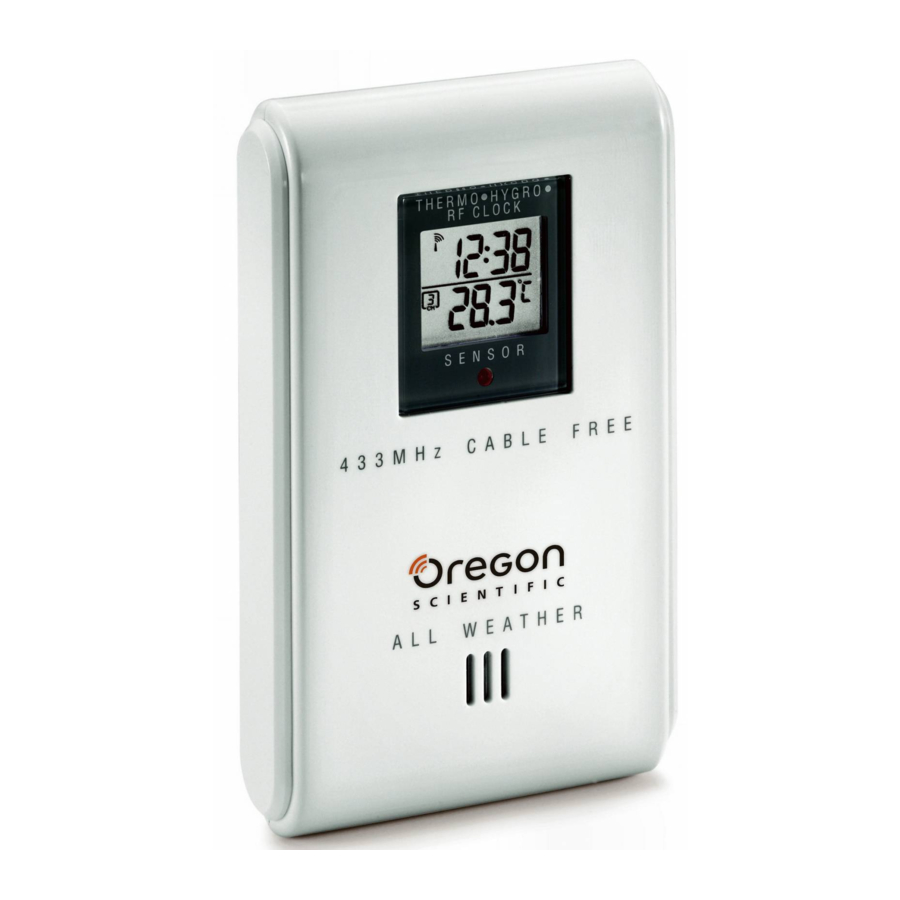

PRIEKINIS VAIZDAS

1. LCD ekranas
2. LED būsenos indikatorius
3. Ventiliacijos kanalas

LCD

1. Priėmimas
2. Kanalo Nr.
3. Žemos baterijos indikatorius
4. Laikas
5. Temperatūra (°C arba °F)
6. Santykinė drėgmė
7. Temperatūros / drėgmės rodmuo

GALINIS VAIZDAS

1. Montavimo ant sienos anga
2. Kanalo jungiklis
3. Atstatymas (Reset)
4. °C/°F jungiklis
5. Paieškos (Search) mygtukas
6. ES / JK radijo signalo formato jungiklis
7. Baterijų skyrius
8. Atlenkiamas stovas

ATLENKIAMAS STOVAS

1. Atlenkite stovą
2. Užfiksuokite jį vietoje

DARBO PRADŽIA

Šis gaminys gali priimti ir perduoti radijo bangomis valdomus laikrodžio signalus, lauko temperatūrą ir drėgmę, o tada perduoti juos atgal į pagrindinį (vidinį) įrenginį.
Jis gali būti naudojamas su iki 4 kitų nuotolinių termo-higro įrenginių, kad perduotų duomenis į pagrindinį įrenginį. Matavimo vieneto (°C arba °F) ir kanalo numerio (1,2,3,4 arba 5) jungikliai yra baterijų skyriuje ir turėtų būti nustatyti prieš montuojant.

PASTABA: Papildomi nuotoliniai įrenginiai, matuojantys temperatūrą ir drėgmę, parduodami atskirai. Jei naudojate daugiau nei vieną nuotolinį įrenginį, būtinai pasirinkite skirtingą kanalo numerį kiekvienam įrenginiui.

NUSTATYMAS

1. Padėkite nuotolinį įrenginį kuo arčiau pagrindinio įrenginio.
2. Nuimkite baterijų skyriaus dangtelį, atsukdami varžtus Philips atsuktuvu.
3. Priskirkite kanalo numerį. Jei naudojate daugiau nei vieną nuotolinį įrenginį, pasirinkite skirtingą kanalo numerį kiekvienam įrenginiui.
4. Nustatykite radijo signalo formatą automatinei laikrodžio nustatymo funkcijai.
5. Įdėkite baterijas. Atkreipkite dėmesį į poliškumą, kaip parodyta baterijų skyriuje.
6. Paspauskite RESET (ATSTATYMAS) buku daiktu (pvz., tušinuku).
7. Nustatykite matavimo vienetą.
8. Uždėkite baterijų skyriaus dangtelį. Užfiksuokite.
9. Padėkite nuotolinį įrenginį naudodami angą įrenginio gale arba pridedamą stovą. Norėdami gauti geriausius rezultatus:

• Padėkite įrenginį toliau nuo elektros ar mechaninių objektų.
• Padėkite įrenginį taip, kad jis nebūtų tiesioginiuose saulės spinduliuose ir drėgmėje.
• Nestatykite nuotolinio įrenginio toliau nei 100 metrų (328 pėdų) nuo pagrindinio (vidinio) įrenginio.
• Padėkite įrenginį taip, kad jis būtų nukreiptas į pagrindinį (vidinį) įrenginį. Sumažinkite kliūtis, tokias kaip durys, sienos ir baldai.
  Gali tekti eksperimentuoti su įvairiomis vietomis, kad gautumėte geriausią priėmimą.

10. Įdėjus baterijas, jutiklis siųs signalus kas 1 minutę. Rodmenys, rodomi pagrindiniame įrenginyje, priklauso nuo to, kuris nuotolinis jutiklis (1,2,3,4 arba 5) yra pasirinktas. Daugiau informacijos rasite pagrindinio įrenginio vartotojo vadove.

PASTABA: Jutiklio veikimo nuotolis yra 100 metrų (328 pėdos) be kliūčių, bet jei pagrindinio įrenginio veikimo nuotolis yra trumpesnis nei jutiklio, gali tekti perkelti jutiklį arčiau, kad būtų priimamas signalas.

LAIKRODIS

Šis nuotolinis įrenginys gali automatiškai sinchronizuoti datą ir laiką su oficialiomis laiko matavimo organizacijomis Frankfurte (Vokietija) ir Rugby (Anglija). Kai įrenginys yra 1500 km (932 mylių) atstumu nuo RF signalo, priėmimo piktograma mirksės priėmimo metu.

RADJO SIGNALO FORMATO NUSTATYMAS

RADIO SIGNAL FORMAT (RADJO SIGNALO FORMATAS) jungiklis yra baterijų skyriaus viduje. Pasirinkite EU (DCF) arba UK (MSF). Paspauskite RESET (ATSTATYMAS).
Priėmimas trunka 2–10 minučių. Kai bus baigta, piktograma nustos mirksėti. Jei RF signalas yra silpnas, gali prireikti iki 24 valandų, kad būtų gautas tinkamas RF signalo priėmimas.

STIPRUS SIGNALAS	SILPNAS SIGNALAS	NĖRA SIGNALO

PASTABA: Norėdami gauti geriausius rezultatus, padėkite jį toliau nuo metalinių ar elektrinių objektų ir vietoje, iš kurios gerai matyti dangus.

Paspauskite SEARCH (PAIEŠKA), kad rankiniu būdu suaktyvintumėte radijo bangomis valdomo laikrodžio signalo paiešką. Bokšto piktograma mirksės, kol bus rastas laikrodžio signalas arba pasibaigs paieškos laikotarpis.

KANALO KEITIMAS

Pakartokite nustatymo procedūrą. 3 veiksme pasirinkite kitą kanalo numerį.

ĮSPĖJIMAS APIE IŠSIKROVUSIĄ BATERIJĄ

Žemos baterijos indikatorius rodomas pagrindiniame įrenginyje, kai pasirinkto nuotolinio įrenginio baterija yra žema. Pakeiskite baterijas, kai tik pasirodys žemos baterijos signalas .

PASTABA: Nenaudokite įkraunamų baterijų. Tinkamai išmeskite panaudotas baterijas, nunešdami jas į įgaliotą utilizavimo stotį.

SISTEMOS ATSTATYMAS

RESET (ATSTATYMO) mygtukas yra baterijų skyriuje. Paspauskite jį, kai tik pakeičiate baterijas arba kai veikimas neatitinka lūkesčių (pvz., nepavyksta užmegzti radijo dažnio ryšio su pagrindiniu įrenginiu). Daugiau informacijos rasite pagrindinio įrenginio vartotojo vadove.

SAUGA IR PRIEŽIŪRA

Nuvalykite įrenginį šiek tiek drėgna šluoste ir švelniu plovikliu. Saugokite, kad įrenginys nenukristų arba nebūtų padėtas judrioje vietoje.
Saugokite, kad įrenginys nebūtų veikiamas tiesioginių saulės spindulių, nes tai gali turėti įtakos matavimų tikslumui.

ĮSPĖJIMAI

Šis gaminys sukurtas taip, kad tinkamai naudojamas tarnautų jums ilgus metus. Laikykitės šių nurodymų:

• Niekada nemerkite įrenginio į vandenį. Tai gali sukelti elektros šoką ir sugadinti įrenginį.
• Saugokite, kad pagrindinis įrenginys nebūtų veikiamas ekstremalių jėgų, smūgių ar temperatūros ar drėgmės svyravimų.
• Nekiškite rankų į vidinius komponentus.
• Nemaišykite naujų ir senų baterijų arba skirtingų tipų baterijų. Nenaudokite įkraunamų baterijų su šiuo gaminiu.
• Išimkite baterijas, jei laikote šį gaminį ilgą laiką.
• Nesubraižykite LCD ekrano.
• Nedarykite jokių pakeitimų ar modifikacijų šiam gaminiui. Neleistini pakeitimai gali panaikinti jūsų teisę naudoti gaminį.
• Šio vartotojo vadovo turinys gali būti keičiamas be išankstinio įspėjimo.
• Vaizdai nenupiešti pagal mastelį.

GEDIMŲ ŠALINIMAS

Prieš kreipdamiesi į mūsų klientų aptarnavimo skyrių, patikrinkite čia.

SPECIFIKACIJOS

Atsisiųsti instrukciją

Čia galite atsisiųsti visą pdf instrukcijos versiją, kurioje gali būti papildomų saugos instrukcijų, garantijos informacijos, FCC taisyklių ir kt.
