Oregon Scientific RTGR328N - Manual pentru senzorul wireless de exterior

DESPRE ACEST GHID

Felicitări pentru alegerea RTGR328N, senzorul wireless de temperatură exterioară, umiditate și ceas RF de la Oregon Scientific^TM. Acesta poate fi utilizat cu noile unități receptoare Oregon Scientific, de exemplu:

• BAR998HG
• BAR321HG
• AWS888

NOTĂ RTGR328N funcționează ca receptor de ceas RF pentru modelele enumerate mai sus sau mai noi, dar nu funcționează pentru modelele anterioare.

Dacă doriți să achiziționați senzori de la distanță suplimentari, selectați un model care nu include senzorul de ceas RF:

• THGR228N / THGR238N (senzor cu 3 canale)
• THGR328N (senzor cu 5 canale)

Păstrați acest manual la îndemână în timp ce utilizați noul produs. Acesta conține instrucțiuni practice pas cu pas, precum și specificații tehnice și avertismente pe care ar trebui să le cunoașteți.

PREZENTARE GENERALĂ A PRODUSULUI

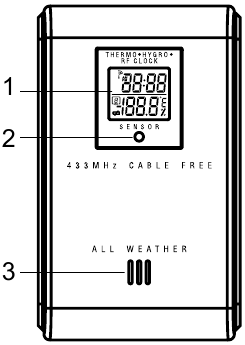

VEDERE FRONTALĂ

1. Afișaj LCD
2. Indicator LED de stare
3. Conductă de ventilație

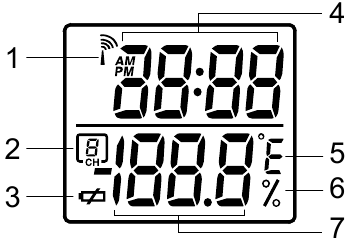

LCD

1. Recepție
2. Nr. canal
3. Indicator baterie descărcată
4. Ora
5. Temperatura (°C sau °F)
6. Umiditate relativă
7. Citire temperatură / umiditate

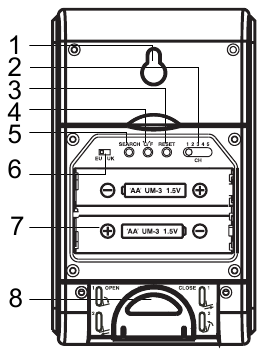

VEDERE DIN SPATE

1. Montare pe perete (orificiu încastrat)
2. Comutator canal
3. Resetare (Reset)
4. Comutator °C/°F
5. Buton de căutare (Search)
6. Comutator format semnal radio EU / UK
7. Compartiment baterie
8. Suport rabatabil

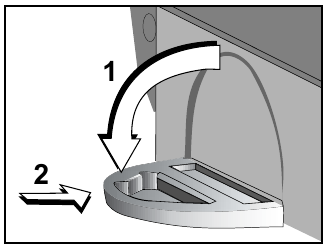

SUPORT RABATABIL

1. Rabatarea suportului
2. Blocarea în poziție

ÎNCEPUT RAPID

Acest produs poate primi și transmite semnale de ceas radiocontrolate, temperatura și umiditatea exterioară, apoi le transmite înapoi către unitatea principală (de interior).
Acesta poate fi utilizat cu până la 4 alte unități termo-higro de la distanță pentru a transmite date către unitatea principală. Unitatea de măsură (°C sau °F) și numărul canalului (1,2,3,4 sau 5) sunt situate în compartimentul bateriei și trebuie setate înainte de instalare.

NOTĂ: Unitățile suplimentare de la distanță care măsoară temperatura și umiditatea se vând separat. Dacă utilizați mai multe unități de la distanță, asigurați-vă că selectați un număr de canal diferit pentru fiecare unitate.

CONFIGURARE

1. Așezați unitatea de la distanță cât mai aproape de unitatea principală.
2. Scoateți capacul compartimentului bateriei folosind o șurubelniță Philips pentru a slăbi șuruburile.
3. Alocați un număr de canal. Dacă utilizați mai multe unități de la distanță, selectați un număr de canal diferit pentru fiecare unitate.
4. Setați formatul semnalului radio pentru funcția de setare automată a ceasului.
5. Introduceți bateriile. Potriviți polaritatea, așa cum se arată în compartimentul bateriei.
6. Apăsați RESET cu vârful unui obiect bont (cum ar fi un pix).
7. Setați unitatea de măsură.
8. Înlocuiți capacul compartimentului bateriei. Asigurați-l.
9. Poziționați unitatea de la distanță folosind fie orificiul încastrat de pe spatele unității, fie suportul inclus. Pentru rezultate optime:

• Așezați unitatea departe de obiecte electrice sau mecanice.
• Așezați unitatea ferită de lumina directă a soarelui și de umiditate.
• Nu așezați unitatea de la distanță la mai mult de 100 de metri (328 de picioare) de unitatea principală (de interior).
• Poziționați unitatea astfel încât să fie orientată spre unitatea principală (de interior). Reduceți la minimum obstrucțiile, cum ar fi ușile, pereții și mobilierul.
  Este posibil să fie nevoie să experimentați cu diverse locații pentru a obține cea mai bună recepție.

10. Odată ce bateriile sunt la locul lor, senzorul va transmite semnale la fiecare 1 minut. Citirile afișate pe unitatea principală depind de senzorul de la distanță selectat (1,2,3,4 sau 5). Consultați manualul de utilizare al unității principale pentru mai multe informații.

NOTĂ: Raza de acțiune a senzorului este de 100 de metri (328 de picioare) fără obstrucții, dar dacă unitatea principală are o rază de acțiune mai scurtă decât senzorul, este posibil să fie nevoie să mutați senzorul mai aproape pentru recepție.

CEAS

Această unitate de la distanță poate sincroniza automat data și ora cu organizațiile oficiale de păstrare a timpului din Frankfurt (Germania) și Rugby (Anglia). Când unitatea se află la o distanță de 1500 km (932 mile) de un semnal RF, pictograma de recepție va clipi în timpul recepției.

SETAREA FORMATULUI SEMNALULUI RADIO

Comutatorul RADIO SIGNAL FORMAT este situat în interiorul compartimentului bateriei. Selectați EU (DCF) sau UK (MSF). Apăsați RESET.
Recepția durează 2 - 10 minute pentru a se finaliza. Odată finalizată, pictograma va înceta să mai clipească. Dacă semnalul RF este slab, poate dura până la 24 de ore pentru a obține o recepție validă a semnalului RF.

SEMNAL PUTERNIC	SEMNAL SLAB	FĂRĂ SEMNAL

NOTĂ: Pentru rezultate optime, așezați-l departe de obiecte metalice sau electrice și într-o locație cu o vedere clară spre cer.

Apăsați SEARCH pentru a activa manual căutarea semnalului de ceas radiocontrolat. Pictograma turnului va clipi până când semnalul de ceas este găsit sau perioada de căutare expiră.

SCHIMBAREA CANALULUI

Repetați procedura de configurare (Set Up). La pasul 3, selectați un număr de canal diferit.

AVERTISMENT BATERIE DESCĂRCATĂ

Indicatorul de baterie descărcată este afișat pe unitatea principală atunci când bateria este descărcată pentru unitatea de la distanță selectată. Înlocuiți bateriile ori de câte ori apare semnalul de baterie descărcată .

NOTĂ: Nu utilizați baterii reîncărcabile. Aruncați în mod corespunzător bateriile uzate ducându-le la o stație de eliminare autorizată.

RESETARE SISTEM

Butonul RESET este situat în compartimentul bateriei. Apăsați-l ori de câte ori schimbați bateriile sau ori de câte ori performanța nu se comportă așa cum era de așteptat (de exemplu, nu se poate stabili o legătură de radiofrecvență cu unitatea principală). Consultați manualul de utilizare al unității principale pentru mai multe informații.

SIGURANȚĂ ȘI ÎNGRIJIRE

Spălați unitatea cu o cârpă ușor umedă și detergent delicat. Evitați să scăpați unitatea sau să o plasați într-o locație cu trafic intens.
Nu expuneți unitatea la lumina directă a soarelui, deoarece acest lucru poate afecta acuratețea măsurătorilor.

AVERTISMENTE

Acest produs este conceput pentru a vă oferi ani de funcționare dacă este manipulat corect. Respectați următoarele instrucțiuni:

• Nu scufundați niciodată unitatea în apă. Acest lucru poate provoca șocuri electrice și poate deteriora unitatea.
• Nu supuneți unitatea principală la forțe extreme, șocuri sau fluctuații de temperatură sau umiditate.
• Nu umblați la componentele interne.
• Nu amestecați baterii noi și vechi sau baterii de diferite tipuri. Nu utilizați baterii reîncărcabile cu acest produs.
• Scoateți bateriile dacă depozitați acest produs pentru o perioadă lungă de timp.
• Nu zgâriați afișajul LCD.
• Nu faceți modificări sau modificări la acest produs. Modificările neautorizate vă pot anula dreptul de a utiliza produsul.
• Conținutul acestui manual de utilizare poate fi modificat fără notificare prealabilă.
• Imaginile nu sunt desenate la scară.

DEPANARE

Verificați aici înainte de a contacta departamentul nostru de servicii pentru clienți.

SPECIFICAȚII
