Oregon Scientific RTGR328N - Instrukcja obsługi bezprzewodowego czujnika zewnętrznego

O NINIEJSZEJ INSTRUKCJI

Gratulujemy wyboru RTGR328N, bezprzewodowego czujnika temperatury, wilgotności i zegara RF firmy Oregon Scientific^TM. Może on być używany z nowymi jednostkami odbiorczymi Oregon Scientific, na przykład:

• BAR998HG
• BAR321HG
• AWS888

UWAGA: RTGR328N działa jako odbiornik zegara RF dla modeli wymienionych powyżej lub nowszych, ale nie działa dla poprzednich modeli.

Jeśli chcesz kupić dodatkowe czujniki zdalne, wybierz model, który nie zawiera czujnika zegara RF:

• THGR228N / THGR238N (czujnik 3-kanałowy)
• THGR328N (czujnik 5-kanałowy)

Miej tę instrukcję pod ręką podczas korzystania z nowego produktu. Zawiera ona praktyczne instrukcje krok po kroku, a także specyfikacje techniczne i ostrzeżenia, które powinieneś znać.

PRZEGLĄD PRODUKTU

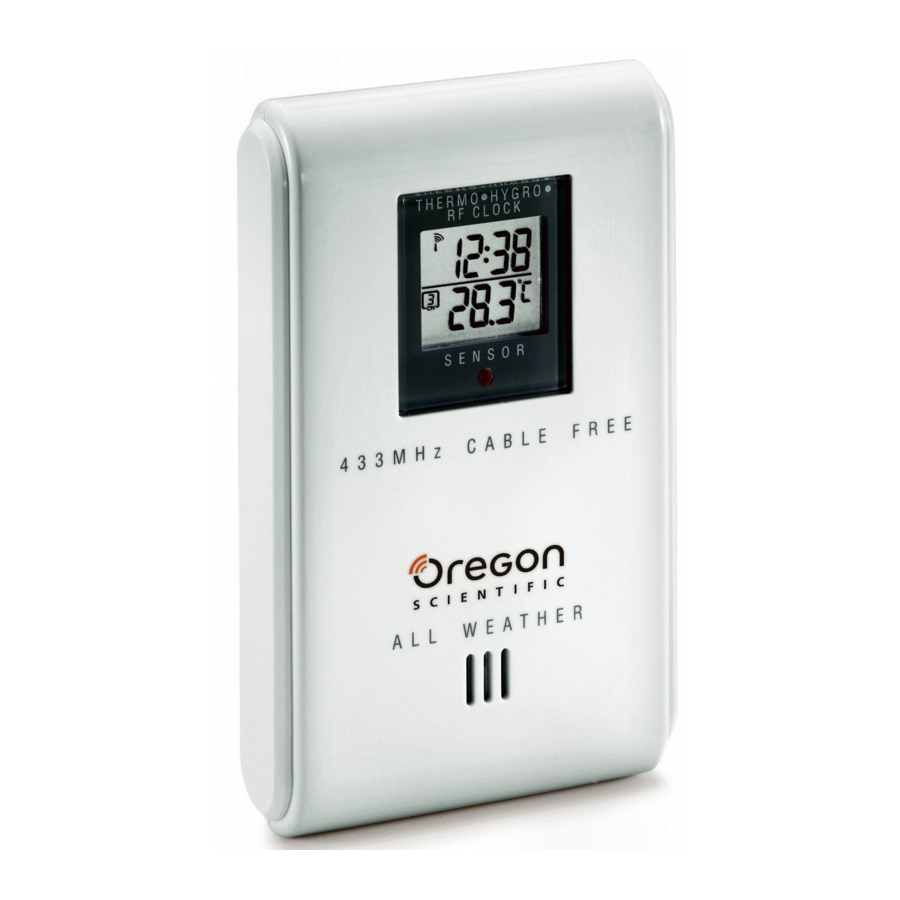

WIDOK Z PRZODU

1. Wyświetlacz LCD
2. Wskaźnik stanu LED
3. Kanał wentylacyjny

LCD

1. Odbiór
2. Numer kanału
3. Wskaźnik niskiego poziomu baterii
4. Czas
5. Temperatura (°C lub °F)
6. Wilgotność względna
7. Odczyt temperatury / wilgotności

WIDOK Z TYŁU

1. Uchwyt ścienny (otwór)
2. Przełącznik kanałów
3. Reset
4. Przełącznik °C/°F
5. Przycisk "Search" (Szukaj)
6. Przełącznik formatu sygnału radiowego EU / UK
7. Komora baterii
8. Rozkładana podstawka

ROZKŁADANA PODSTAWKA

1. Rozłóż podstawkę
2. Zablokuj ją na miejscu

PIERWSZE KROKI

Ten produkt może odbierać i transmitować sygnały zegara sterowanego radiowo, temperaturę zewnętrzną i wilgotność, a następnie przekazywać je z powrotem do jednostki głównej (wewnętrznej).
Może być używany z maksymalnie 4 innymi zdalnymi jednostkami termo-higro do przesyłania danych do jednostki głównej. Przełączniki jednostki miary (°C lub °F) i numeru kanału (1,2,3,4 lub 5) znajdują się w komorze baterii i powinny być ustawione przed instalacją.

UWAGA: Dodatkowe jednostki zdalne, które mierzą temperaturę i wilgotność, są sprzedawane oddzielnie. Jeśli używasz więcej niż jednej jednostki zdalnej, upewnij się, że dla każdej jednostki wybrałeś inny numer kanału.

KONFIGURACJA

1. Umieść jednostkę zdalną jak najbliżej jednostki głównej.
2. Zdejmij pokrywę komory baterii za pomocą śrubokręta Philips, aby poluzować śruby.
3. Przypisz numer kanału. Jeśli używasz więcej niż jednej jednostki zdalnej, wybierz inny numer kanału dla każdej jednostki.
4. Ustaw format sygnału radiowego dla funkcji automatycznego ustawiania zegara.
5. Włóż baterie. Dopasuj biegunowość, jak pokazano w komorze baterii.
6. Naciśnij RESET (reset) końcówką tępego przedmiotu (np. długopisem).
7. Ustaw jednostkę miary.
8. Załóż pokrywę komory baterii. Zabezpiecz.
9. Umieść jednostkę zdalną, korzystając z otworu z tyłu jednostki lub dołączonej podstawki. Aby uzyskać najlepsze wyniki:

• Umieść jednostkę z dala od obiektów elektrycznych lub mechanicznych.
• Umieść jednostkę z dala od bezpośredniego światła słonecznego i wilgoci.
• Nie umieszczaj jednostki zdalnej w odległości większej niż 100 metrów (328 stóp) od jednostki głównej (wewnętrznej).
• Umieść jednostkę tak, aby była skierowana w stronę jednostki głównej (wewnętrznej). Zminimalizuj przeszkody, takie jak drzwi, ściany i meble.
  Może być konieczne eksperymentowanie z różnymi lokalizacjami, aby uzyskać najlepszy odbiór.

10. Po włożeniu baterii czujnik będzie transmitował sygnały co 1 minutę. Odczyty wyświetlane na jednostce głównej zależą od wybranego czujnika zdalnego (1,2,3,4 lub 5). Więcej informacji można znaleźć w instrukcji obsługi jednostki głównej.

UWAGA: Zasięg czujnika wynosi 100 metrów (328 stóp) bez przeszkód, ale jeśli jednostka główna ma krótszy zasięg niż czujnik, może być konieczne przesunięcie czujnika bliżej, aby uzyskać odbiór.

ZEGAR

Ta jednostka zdalna może automatycznie synchronizować datę i godzinę z oficjalnymi organizacjami zajmującymi się pomiarem czasu we Frankfurcie (Niemcy) i Rugby (Anglia). Gdy jednostka znajduje się w odległości 1500 km (932 mil) od sygnału RF, ikona odbioru będzie migać podczas odbioru.

USTAW FORMAT SYGNAŁU RADIOWEGO

Przełącznik RADIO SIGNAL FORMAT (format sygnału radiowego) znajduje się wewnątrz komory baterii. Wybierz EU (DCF) lub UK (MSF). Naciśnij RESET (reset).
Odbiór trwa od 2 do 10 minut. Po zakończeniu ikona przestanie migać. Jeśli sygnał RF jest słaby, uzyskanie prawidłowego odbioru sygnału RF może potrwać do 24 godzin.

SILNY SYGNAŁ	SŁABY SYGNAŁ	BRAK SYGNAŁU

UWAGA: Aby uzyskać najlepsze wyniki, umieść go z dala od metalowych lub elektrycznych przedmiotów oraz w miejscu z wyraźnym widokiem na niebo.

Naciśnij SEARCH (szukaj), aby ręcznie aktywować wyszukiwanie sygnału zegara sterowanego radiowo. Ikona wieży będzie migać, dopóki sygnał zegara nie zostanie znaleziony lub nie upłynie limit czasu wyszukiwania.

ZMIANA KANAŁU

Powtórz procedurę konfiguracji. W kroku 3 wybierz inny numer kanału.

OSTRZEŻENIE O NISKIM POZIOMIE BATERII

Wskaźnik niskiego poziomu baterii jest wyświetlany na jednostce głównej, gdy bateria jest słaba dla wybranej jednostki zdalnej. Wymień baterie, gdy tylko pojawi się sygnał niskiego poziomu baterii .

UWAGA: Nie używaj akumulatorów. Zużyte baterie należy odpowiednio zutylizować, oddając je do autoryzowanego punktu utylizacji.

RESETOWANIE SYSTEMU

Przycisk RESET (reset) znajduje się w komorze baterii. Naciśnij go za każdym razem, gdy wymieniasz baterie lub gdy działanie nie przebiega zgodnie z oczekiwaniami (np. nie można nawiązać połączenia radiowego z jednostką główną). Więcej informacji można znaleźć w instrukcji obsługi jednostki głównej.

BEZPIECZEŃSTWO I PIELĘGNACJA

Czyść urządzenie lekko wilgotną szmatką i łagodnym detergentem. Unikaj upuszczania urządzenia lub umieszczania go w miejscu o dużym natężeniu ruchu.
Nie wystawiaj urządzenia na bezpośrednie działanie promieni słonecznych, ponieważ może to wpłynąć na dokładność pomiarów.

OSTRZEŻENIA

Ten produkt został zaprojektowany tak, aby służył przez wiele lat, jeśli będzie prawidłowo obsługiwany. Przestrzegaj następujących wskazówek:

• Nigdy nie zanurzaj urządzenia w wodzie. Może to spowodować porażenie prądem i uszkodzenie urządzenia.
• Nie narażaj jednostki głównej na ekstremalne siły, wstrząsy lub wahania temperatury lub wilgotności.
• Nie manipuluj wewnętrznymi elementami.
• Nie mieszaj nowych i starych baterii ani baterii różnych typów. Nie używaj akumulatorów z tym produktem.
• Wyjmij baterie, jeśli przechowujesz ten produkt przez dłuższy czas.
• Nie rysuj wyświetlacza LCD.
• Nie wprowadzaj żadnych zmian ani modyfikacji w tym produkcie. Nieautoryzowane zmiany mogą unieważnić Twoje prawo do korzystania z produktu.
• Zawartość niniejszej instrukcji obsługi może ulec zmianie bez powiadomienia.
• Obrazy nie są rysowane w skali.

ROZWIĄZYWANIE PROBLEMÓW

Sprawdź tutaj przed skontaktowaniem się z naszym działem obsługi klienta.

SPECYFIKACJE
