Oregon Scientific RTGR328N - Руководство по эксплуатации беспроводного наружного датчика

ОБ ЭТОМ РУКОВОДСТВЕ

Поздравляем с приобретением RTGR328N, беспроводного наружного датчика температуры, влажности и радиоуправляемых часов Oregon Scientific^TM. Его можно использовать с новыми приемниками Oregon Scientific, например:

• BAR998HG
• BAR321HG
• AWS888

ПРИМЕЧАНИЕ RTGR328N работает как приемник радиоуправляемых часов для моделей, перечисленных выше, или более новых, но не работает для предыдущих моделей.

Если вы хотите приобрести дополнительные выносные датчики, выберите модель, которая не включает датчик радиоуправляемых часов:

• THGR228N / THGR238N (3-канальный датчик)
• THGR328N (5-канальный датчик)

Держите это руководство под рукой, когда будете использовать свой новый продукт. Оно содержит практические пошаговые инструкции, а также технические характеристики и предупреждения, которые вам следует знать.

ОБЗОР ПРОДУКТА

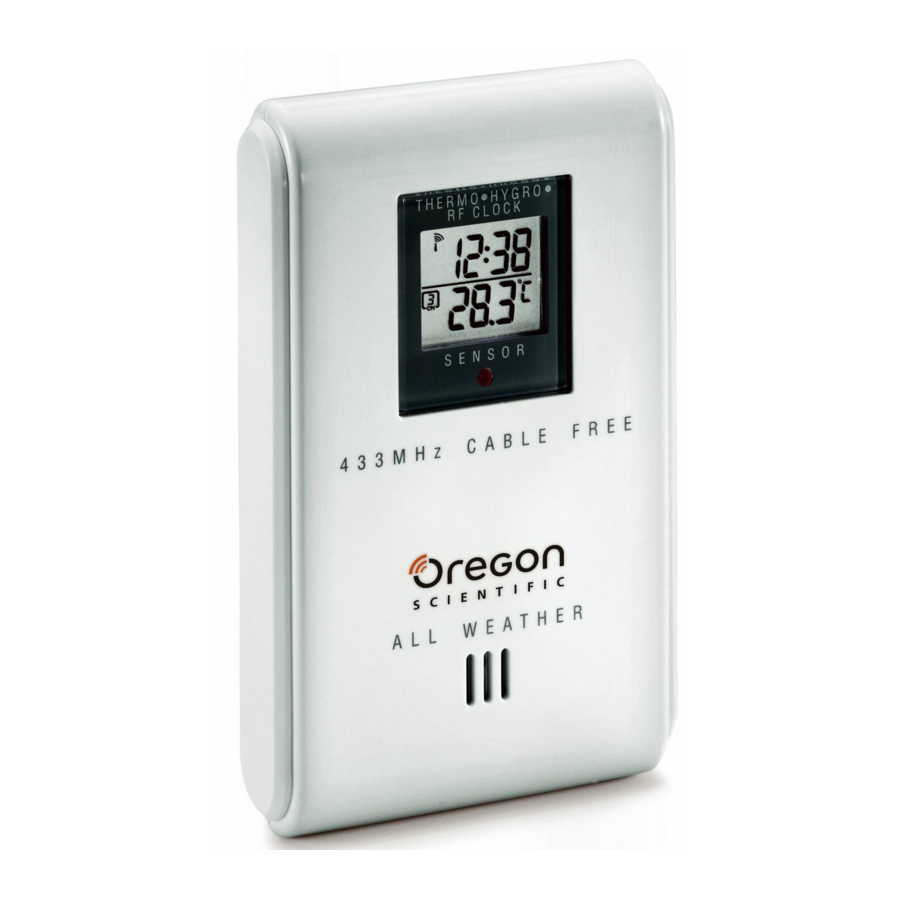

ВИД СПЕРЕДИ

1. LCD display (ЖК-дисплей)
2. LED status indicator (Светодиодный индикатор состояния)
3. Ventilation duct (Вентиляционный канал)

LCD

1. Reception (Прием)
2. Channel no. (Номер канала)
3. Low battery indicator (Индикатор низкого заряда батареи)
4. Time (Время)
5. Temperature (°C or °F) (Температура (°C или °F))
6. Relative humidity (Относительная влажность)
7. Temperature / Humidity reading (Показания температуры / влажности)

ВИД СЗАДИ

1. Wall mount (recess hole) (Настенное крепление (углубление))
2. Channel switch (Переключатель каналов)
3. Reset (Сброс)
4. °C/°F switch (Переключатель °C/°F)
5. Search button (Кнопка поиска)
6. EU / UK radio signal format switch (Переключатель формата радиосигнала EU / UK)
7. Battery compartment (Батарейный отсек)
8. Fold-out stand (Откидная подставка)

ОТКИДНАЯ ПОДСТАВКА

1. Fold-out the stand (Разложите подставку)
2. Lock it into place (Зафиксируйте ее на месте)

НАЧАЛО РАБОТЫ

Этот продукт может принимать и передавать сигналы радиоуправляемых часов, наружную температуру и влажность, а затем передавать их обратно на основной (внутренний) блок.
Его можно использовать с 4 другими выносными термо-гигро блоками для передачи данных на основной блок. Переключатели единиц измерения (°C или °F) и номера канала (1, 2, 3, 4 или 5) расположены в батарейном отсеке и должны быть установлены перед установкой.

ПРИМЕЧАНИЕ: Дополнительные выносные блоки, измеряющие температуру и влажность, продаются отдельно. Если вы используете несколько выносных блоков, обязательно выберите разные номера каналов для каждого блока.

НАСТРОЙКА

1. Разместите выносной блок как можно ближе к основному блоку.
2. Снимите крышку батарейного отсека, открутив винты крестовой отверткой.
3. Назначьте номер канала. Если вы используете несколько выносных блоков, выберите разные номера каналов для каждого блока.
4. Установите формат радиосигнала для функции автоматической установки часов.
5. Вставьте батарейки. Соблюдайте полярность, как показано в батарейном отсеке.
6. Нажмите RESET (СБРОС) кончиком тупого предмета (например, шариковой ручки).
7. Установите единицу измерения.
8. Установите на место крышку батарейного отсека. Закрепите.
9. Установите выносной блок, используя углубление на задней панели блока или прилагаемую подставку. Для достижения наилучших результатов:

• Разместите блок вдали от электрических или механических объектов.
• Разместите блок вдали от прямых солнечных лучей и влаги.
• Не размещайте выносной блок на расстоянии более 100 метров (328 футов) от основного (внутреннего) блока.
• Расположите блок так, чтобы он был направлен на основной (внутренний) блок. Сведите к минимуму препятствия, такие как двери, стены и мебель.
  Возможно, вам придется поэкспериментировать с различными местами, чтобы получить наилучший прием.

10. После установки батарей датчик будет передавать сигналы каждую 1 минуту. Показания, отображаемые на основном блоке, зависят от того, какой выносной датчик (1, 2, 3, 4 или 5) выбран. Дополнительную информацию см. в руководстве пользователя основного блока.

ПРИМЕЧАНИЕ: Дальность действия датчика составляет 100 метров (328 футов) без препятствий, но если основной блок имеет меньшую дальность действия, чем датчик, вам может потребоваться переместить датчик ближе для приема.

ЧАСЫ

Этот выносной блок может автоматически синхронизировать дату и время с официальными организациями, занимающимися учетом времени, во Франкфурте (Германия) и Регби (Англия). Когда блок находится в пределах 1500 км (932 мили) от радиосигнала, значок приема будет мигать во время приема.

УСТАНОВКА ФОРМАТА РАДИОСИГНАЛА

Переключатель RADIO SIGNAL FORMAT (ФОРМАТ РАДИОСИГНАЛА) находится внутри батарейного отсека. Выберите EU (DCF) или UK (MSF). Нажмите RESET (СБРОС).
Прием занимает 2-10 минут. По завершении значок перестанет мигать. Если радиосигнал слабый, для получения действительного приема радиосигнала может потребоваться до 24 часов.

STRONG SIGNAL (СИЛЬНЫЙ СИГНАЛ)	WEAK SIGNAL (СЛАБЫЙ СИГНАЛ)	NO SIGNAL (НЕТ СИГНАЛА)

ПРИМЕЧАНИЕ: Для достижения наилучших результатов разместите его вдали от металлических или электрических объектов и в месте с хорошим обзором неба.

Нажмите SEARCH (ПОИСК), чтобы вручную активировать поиск сигнала радиоуправляемых часов. Значок башни будет мигать до тех пор, пока не будет найден сигнал часов или не истечет время поиска.

СМЕНА КАНАЛА

Повторите процедуру настройки. На шаге 3 выберите другой номер канала.

ПРЕДУПРЕЖДЕНИЕ О НИЗКОМ ЗАРЯДЕ БАТАРЕИ

Индикатор низкого заряда батареи отображается на основном блоке, когда батарея разряжена для выбранного выносного блока. Замените батареи, когда появится сигнал низкого заряда батареи .

ПРИМЕЧАНИЕ: Не используйте аккумуляторные батареи. Утилизируйте использованные батареи надлежащим образом, отнеся их в авторизованный пункт утилизации.

СБРОС СИСТЕМЫ

Кнопка RESET (СБРОС) находится в батарейном отсеке. Нажимайте ее при каждой замене батарей или когда работа устройства не соответствует ожиданиям (например, не удается установить радиосвязь с основным блоком). Дополнительную информацию см. в руководстве пользователя основного блока.

БЕЗОПАСНОСТЬ И УХОД

Протирайте устройство слегка влажной тканью и мягким моющим средством. Избегайте падений устройства и размещения его в местах с интенсивным движением.
Не подвергайте устройство воздействию прямых солнечных лучей, так как это может повлиять на точность измерений.

ПРЕДУПРЕЖДЕНИЯ

Этот продукт разработан для многолетней службы при правильном обращении. Соблюдайте следующие правила:

• Никогда не погружайте устройство в воду. Это может привести к поражению электрическим током и повреждению устройства.
• Не подвергайте основной блок воздействию экстремальных сил, ударов или колебаний температуры или влажности.
• Не вмешивайтесь во внутренние компоненты.
• Не смешивайте новые и старые батареи или батареи разных типов. Не используйте аккумуляторные батареи с этим продуктом.
• Извлекайте батареи, если храните этот продукт в течение длительного периода времени.
• Не царапайте ЖК-дисплей.
• Не вносите никаких изменений или модификаций в этот продукт. Несанкционированные изменения могут лишить вас права использовать продукт.
• Содержание данного руководства пользователя может быть изменено без предварительного уведомления.
• Изображения не соответствуют масштабу.

УСТРАНЕНИЕ НЕПОЛАДОК

Прежде чем обращаться в нашу службу поддержки, проверьте здесь.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
