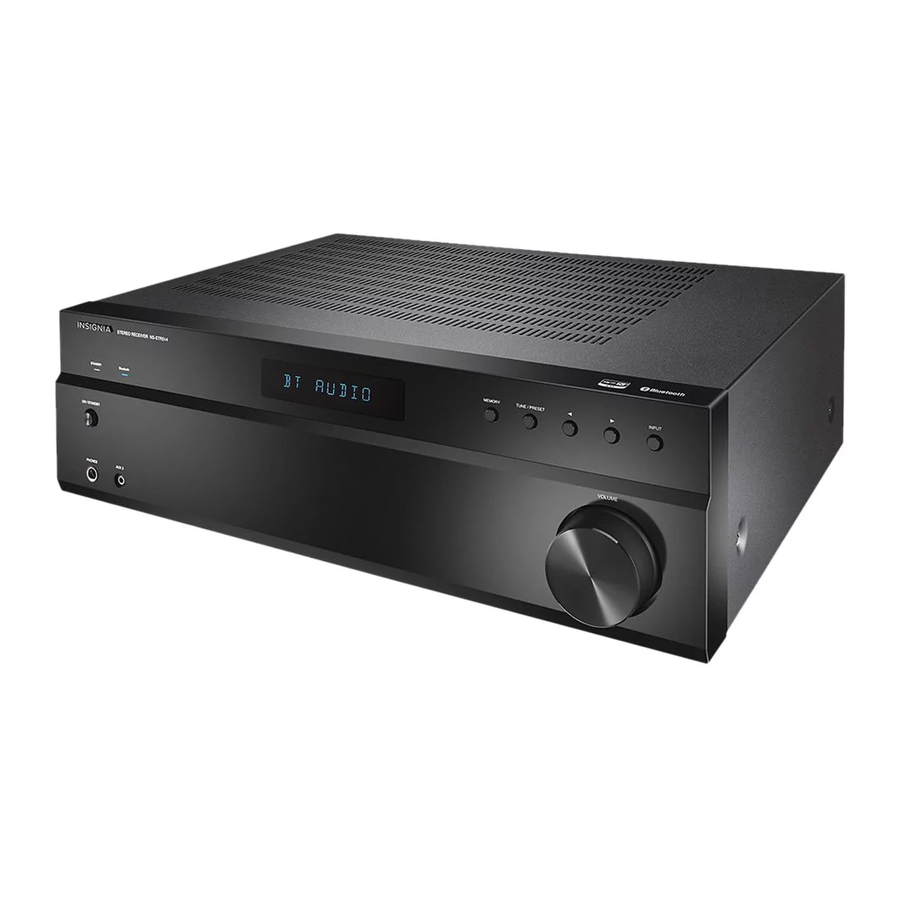

Insignia NS-STR514 - Stereo imtuvas su "Bluetooth" greitojo sąrankos vadovu

Turinys

Įvadas

Sveikiname įsigijus aukštos kokybės "Insignia" gaminį. Jūsų NS-STR514 atspindi naujausias stereo imtuvų dizaino tendencijas ir yra sukurtas patikimam ir be trikdžių veikimui.

Prieš naudodami naują gaminį, perskaitykite šias instrukcijas, kad išvengtumėte žalos.

Pakuotės turinys

  • Imtuvas
  • Nuotolinio valdymo pultas
  • AAA baterijos (2)
  • Vidinės AM ir FM antenos
  • Vartotojo vadovas
  • Greitojo sąrankos vadovas

Imtuvo nustatymas

  • Įdiekite imtuvą ant stabilaus, lygaus paviršiaus. Padėkite imtuvą taip, kad jis būtų tiesiogiai matomas nuotolinio valdymo pultui.
  • Saugokite imtuvą nuo ekstremalių temperatūrų ar drėgmės.
  • Nenorėkite imtuvo ant karšto paviršiaus, pavyzdžiui, ant kitos karštos veikiančios įrangos. Įsitikinkite, kad imtuvas tinkamai vėdinamas.

Antenų prijungimas

  1. Surinkite AM anteną.
    Antenų prijungimas - 1 žingsnis
  2. Norėdami prijungti vidinę AM anteną, paspauskite GND ir AM Loop svirtis, įkiškite laidų galus, tada atleiskite svirtis. Įsitikinkite, kad į lizdą įkištas tik plikas, nuvalytas laidas.
    Antenų prijungimas - 2 žingsnis
  3. Prijunkite vidinę FM anteną prie FM lizdo imtuvo gale.
  4. Vėliau perkelkite antenas, kol gausite geriausią mėgstamų AM ir FM stočių priėmimą.

Tik garso įrenginių prijungimas

Tik garso įrenginių prijungimas

Įrenginių su vaizdo įrašu prijungimas

  1. Prijunkite kabelį nuo garso įrenginio Audio Out (Garso išvestis) lizdo prie imtuvo L/R AUX IN (1 arba 2) lizdų.
  2. Prijunkite vaizdo kabelį (-ius) (komponentinį, kompozitinį, HDMI arba koaksialinį) nuo vaizdo įrenginio išvesties lizdo prie atitinkamo įvesties lizdo televizoriuje.

įspėjimas PASTABA: Norėdami gauti daugiau informacijos apie įrašymo įrenginio, pvz., vaizdo grotuvo ar kasetinio magnetofono, prijungimą, žr. Vartotojo vadovą.
Įrenginių su vaizdo įrašu prijungimas

Garsiakalbių prijungimas

Garsiakalbių prijungimas

įspėjimas PASTABA: Jei turite tik vieną garsiakalbių porą, prijunkite juos prie SPEAKER A (Garsiakalbis A) gnybtų.

  1. Pasukite gnybto dangtelį, kad jį atlaisvintumėte.
  2. Įkiškite pliką laidą į gnybtą ir priveržkite gnybto dangtelį, kad jį saugiai prijungtumėte. Įsitikinkite, kad laidas yra tinkamai nuvalytas, kad jokia laido izoliacija nebūtų po gnybtu.
  3. Įsitikinkite, kad kabeliai yra saugūs, švelniai patraukdami juos.
    įspėjimas PASTABA: Prijunkite garsiakalbius suderindami kanalą (kairįjį ir dešinįjį) ir poliškumą (+ ir -). Jei garsas nenatūralus ir trūksta žemų dažnių, garsiakalbio poliškumas yra neteisingas.

Ausinių prijungimas

Ausinių prijungimas

  • Įkiškite 1/4" ausinių kištuką į ausinių lizdą imtuvo priekyje. Ekrane pasirodo H ir garsas girdimas per ausines.
    įspėjimas PASTABA: Kai į imtuvą įkišate ausines, išoriniai garsiakalbiai išjungiami.

Maitinimo prijungimas

Maitinimo prijungimas

  • Įjunkite maitinimo laidą į kintamosios srovės lizdą.

Imtuvo naudojimas

  1. Įdėkite nuotolinio valdymo pulto baterijas.
  2. Paspauskite ON/STANDBY (ĮJUNGTI/STANDBY) ant nuotolinio valdymo pulto arba imtuvo, kad įjungtumėte imtuvą. STANDBY (Budėjimo) indikatorius išjungtas. Paspauskite dar kartą, kad perjungtumėte imtuvą į budėjimo režimą ir STANDBY (Budėjimo) indikatorius užsidega raudonai.
  3. Įjunkite prie imtuvo prijungtus įrenginius.
  4. Jei prijungėte vaizdo įrenginį, pvz., DVD arba "Blu-ray" grotuvą:
    • Televizoriuje pasirinkite to įrenginio įvestį.
    • Išjunkite televizoriaus garsiakalbius, jei norite, kad garsas sklindtų tik iš imtuvo.
  5. Paspauskite INPUT (ĮVESTIS) mygtuką ant imtuvo arba vieną iš įvesties mygtukų ant nuotolinio valdymo pulto, skirtą norimam įvesties šaltiniui. Kiekvieną kartą paspaudus mygtuką ant imtuvo, ekranas pasikeičia, atspindėdamas pasirinktą įvestį.
  6. Pradėkite atkūrimą pasirinktame įrenginyje.
  7. Paspauskite SPEAKER A (Garsiakalbis A) arba SPEAKER B (Garsiakalbis B) ant nuotolinio valdymo pulto, kad įjungtumėte atitinkamus garsiakalbius. Ekrane pasirodo SPK A, SPK B, SPK AB arba SPK OFF (Garsiakalbis IŠJUNGTAS) ir garsas girdimas iš garsiakalbių.
  8. Pasukite VOLUME (Garsumo) ratuką ant imtuvo arba paspauskite VOLUME +/- (Garsumas +/-) mygtukus ant nuotolinio valdymo pulto, kad sureguliuotumėte garso lygį.
    -ARBA-
    Paspauskite MUTE (Nutildyti) ant nuotolinio valdymo pulto, kad išjungtumėte garsą. Ekrane mirksi MUTE (Nutildyti).
    Paspauskite MUTE (Nutildyti) dar kartą, kad vėl įjungtumėte garsą.

"Bluetooth" prijungimas

  1. Pasirinkite BT AUDIO (BT Garsas) kaip įvesties šaltinį, paspausdami BLUETOOTH mygtuką ant nuotolinio valdymo pulto arba INPUT (ĮVESTIS) mygtuką ant imtuvo kelis kartus, kol pasirodys BT AUDIO (BT Garsas). Ekrane bus rodoma PAIRING (Susiejama) ir mirksės "Bluetooth" indikatorius.
  2. Eikite į savo įrenginio "Bluetooth" nustatymus, įjunkite "Bluetooth", tada ieškokite galimų įrenginių.
    1. "iPad"/"iPhone"/"iPod touch":
      1. Pagrindiniame puslapyje palieskite Settings (Nustatymai) > General (Bendrieji) > Bluetooth.
    2. "Android" telefonui/planšetiniam kompiuteriui:
      1. Iš savo išmaniojo telefono/planšetinio kompiuterio pagrindinio puslapio palieskite Settings (Nustatymai) > Wireless and networks (Belaidis ryšys ir tinklai).
      2. Palieskite, kad įjungtumėte "Bluetooth", tada palieskite "Bluetooth" nustatymai.
    3. Kompiuteriui arba "Mac" kompiuteriui šias instrukcijas galite rasti dokumentacijoje, kuri buvo pateikta kartu su kompiuteriu arba operacine sistema.
  3. Savo "Bluetooth" įrenginyje įrenginių sąraše pasirinkite "NS-STR514".
  4. Jei prašoma PIN kodo, įveskite "0000".
  5. Kai susiejimas bus baigtas, imtuvo ekrane bus rodoma "CONNECTED" (Prisijungta) ir įsijungs "Bluetooth" indikatorius.

įspėjimas PASTABA: Norėdami valdyti atkūrimą, naudokite "Bluetooth" atkūrimo mygtukus ant nuotolinio valdymo pulto. Norėdami gauti daugiau informacijos apie imtuvo naudojimą, žr. Vartotojo vadovą.

Funkcijos

Priekiniai valdikliai

Priekiniai valdikliai

Vaizdas iš galo

Vaizdas iš galo

Ekranas

Ekranas

Funkcijų aprašymas

# ELEMENTAS APRAŠYMAS
1 ON/STANDBY (ĮJUNGTA/STANDBY) mygtukas Paspauskite, kad įjungtumėte stereo imtuvą. Dar kartą paspauskite, kad stereo imtuvas veiktų budėjimo režimu.
2 STANDBY (BUDĖJIMO) indikatorius Šviečia raudonai, kai stereo imtuvas veikia budėjimo režimu.
3 BLUETOOTH indikatorius Mirksi, kai stereo imtuvas veikia susiejimo režimu ir ekrane rodoma "PAIRING" ("Susiejimas").
Šviečia, kai stereo imtuvas prijungtas per "Bluetooth" ir ekrane rodoma "CONNECTED" ("Prisijungta").
4 Nuotolinis jutiklis Gauna signalą iš nuotolinio valdymo pulto.
5 Ekranas Pateikia informaciją apie imtuvą.
6 MEMORY (ATMINTIES) mygtukas

Paspauskite, kad išsaugotumėte stoties nustatymą.

Paspauskite ir palaikykite, kad automatiškai ieškotumėte FM stočių ir išsaugotumėte jas atmintyje.
7 TUNE/PRESET (DERINTI/IŠANKSTINIS NUSTATYMAS) mygtukas Paspauskite, kad perjungtumėte derinimą ir iš anksto nustatyto režimą.
8 (funkcijos) mygtukai Atlieka vieną iš šių veiksmų, priklausomai nuo pasirinkto režimo:
  • TUNE (DERINIMO) režimu derina imtuvą aukštyn arba žemyn arba ieško kitos arba ankstesnės stoties.
  • MEMO (ATMINTINĖS) režimu išsaugo stotis pasirinktam iš anksto nustatytam numeriui.
  • PRESET (IŠANKSTINIO NUSTATYMO) režimu pasirenka norimą iš anksto nustatytą stotį.
  • BLUETOOTH atkūrimo režimu praleidžia arba ieško pirmyn arba atgal.
9 INPUT (ĮVESTIES) mygtukas Paspauskite, kad perjungtumėte galimas įvesties parinktis. Parinktys apima: FM, AM, CD, AUX 1, AUX 2, AUX 3, BT AUDIO.
10 HEADPHONE (AUSINIŲ) lizdas Įjunkite 1/4" stereo ausines į šį lizdą.
11 AUX 3 lizdas Prijunkite nešiojamąjį garso įrenginį, pvz., MP3 grotuvą, prie šio lizdo.
12 VOLUME (GARSUMO) rankenėlė Pasukite, kad padidintumėte arba sumažintumėte garsumą.
13 Kintamosios srovės maitinimo laidas Įjunkite šį laidą į kintamosios srovės maitinimo lizdą.
14 AM ir FM antenos lizdai Prijunkite AM ir FM antenas prie šių lizdų.
15 Garso įvesties lizdai Prijunkite garso įvesties įrenginius prie šių lizdų, kad leistumėte jų garsą per imtuvą.
16 Garso išvesties lizdai Prijunkite įrenginius, pvz., garso įrašymo įrenginį, kad įrašytumėte garsą, leidžiamą per imtuvą.
17 Garsiakalbių gnybtai Prijunkite garsiakalbius prie šių gnybtų.
18 Ekranas Rodo įvestį, dažnį, garsumo lygį ir veikimo informaciją.
19 Ausinių indikatorius Šviečia, kai veikia ausinių režimas ir prijungtos ausinės.
20 STEREO indikatorius Šviečia, kai veikia FM stereo režimas.
21 TUNE (DERINIMO) indikatorius Šviečia, kai suderinta su radijo stotimi.
22 SLEEP (MIEGO) indikatorius Šviečia, kai miego laikmatis yra aktyvus.
23 PRESET (IŠANKSTINIO NUSTATYMO) indikatorius Šviečia, nurodydamas, kad imtuvas skenuos iš anksto nustatytus radijo kanalus derinant.
24 MEM (stoties atminties) indikatorius Šviečia nustatant iš anksto nustatytus kanalus.
25 Iš anksto nustatyto stoties indikatorius Rodo pasirinktą iš anksto nustatytą numerį.

Nuotolinio valdymo pultas

Nuotolinio valdymo pultas

Funkcijų aprašymas

# ELEMENTAS APRAŠYMAS
1 Skaičius Paspauskite, kad įvestumėte iš anksto nustatytą numerį.
2 PRESET (Iš anksto nustatytas) Paspauskite, kad nuskaitytumėte iš anksto nustatytas stotis iš eilės. Paspauskite dar kartą, kad sustabdytumėte nuskaitymą.
3 Input (Įvestis) Paspauskite, kad pasirinktumėte garso šaltinį. Galimos parinktys: CD, AUX 1, AUX 2 arba AUX 3.
4 TUNER (Tiuneris) Paspauskite, kad pasirinktumėte tiunerį kaip garso šaltinį.
5

PRESET (Iš anksto nustatytas)

TUNE (Derinti)

MEMO (Atmintis)

Paspauskite, kad suderintumėte radiją į ankstesnę arba kitą iš anksto nustatytą stotį.

Paspauskite, kad suderintumėte radiją į žemesnį arba aukštesnį dažnį.

Paspauskite, kad įsimintumėte iš anksto nustatytą stotį.
6 BALANCE L (Balansas kairė) ir R (dešinė) Paspauskite, kad sureguliuotumėte balansą į kairę ir į dešinę.
7 BLUETOOTH Paspauskite, kad pasirinktumėte "Bluetooth" garsą kaip įvesties šaltinį.
8 BASS –/+ (Žemieji dažniai) Paspauskite, kad sumažintumėte arba padidintumėte žemuosius dažnius.
9 ON/STANDBY (Įjungta/Budėjimo režimas) Paspauskite, kad įjungtumėte imtuvą ir nustatytumėte imtuvą į budėjimo režimą.
10 SPEAKER A (Garsiakalbis A) ir B (B) Paspauskite, kad perjungtumėte į garsiakalbį A arba B.
11 DIMMER (Reguliatorius) Paspauskite, kad sureguliuotumėte ekrano ryškumą (On (įjungtas), Dim (pritemdytas), Off (išjungtas)).
12 SLEEP (Miego režimas) Paspauskite, kad perjungtumėte galimus miego laikmačio intervalus (nuo 10 iki 90 minučių).
13 MO/ST Paspauskite, kad perjungtumėte mono ir stereo režimus.
14 MUTE (Nutildyti) Paspauskite, kad nutildytumėte imtuvo garsą. Paspauskite dar kartą, kad atkurtumėte garsą.
15 VOLUME +/– (Garsumas) Paspauskite, kad padidintumėte arba sumažintumėte garsumą.
16 Bluetooth playback (Atkūrimas per "Bluetooth") Paspauskite, kad valdytumėte atkūrimą iš "Bluetooth" įrenginio.
  • Previous/Rewind button (Ankstesnis/Atsukimo atgal mygtukas)
  • Play/Pause button (Paleidimo/Pauzės mygtukas)
  • Next/Fast Forward button (Kitas/Greito persukimo į priekį mygtukas)
17 TREBLE –/+ (Aukštieji dažniai) Paspauskite, kad sumažintumėte arba padidintumėte aukštuosius dažnius.

Vienerių metų ribota garantija

Norėdami gauti daugiau informacijos, apsilankykite www.insigniaproducts.com.

Susisiekite su "Insignia"

Jei reikia klientų aptarnavimo, skambinkite 1-877-467-4289 (JAV ir Kanada) arba 01-800-926-3000 (Meksika) www.insigniaproducts.com

INSIGNIA yra "Best Buy" ir jos susijusių įmonių prekės ženklas.
Registruotas kai kuriose šalyse.
Platina "Best Buy Purchasing, LLC" 7601 Penn Ave South, Richfield, MN 55423 U.S.A.
©2014 Best Buy. Visos teisės saugomos.

Pagaminta Kinijoje
