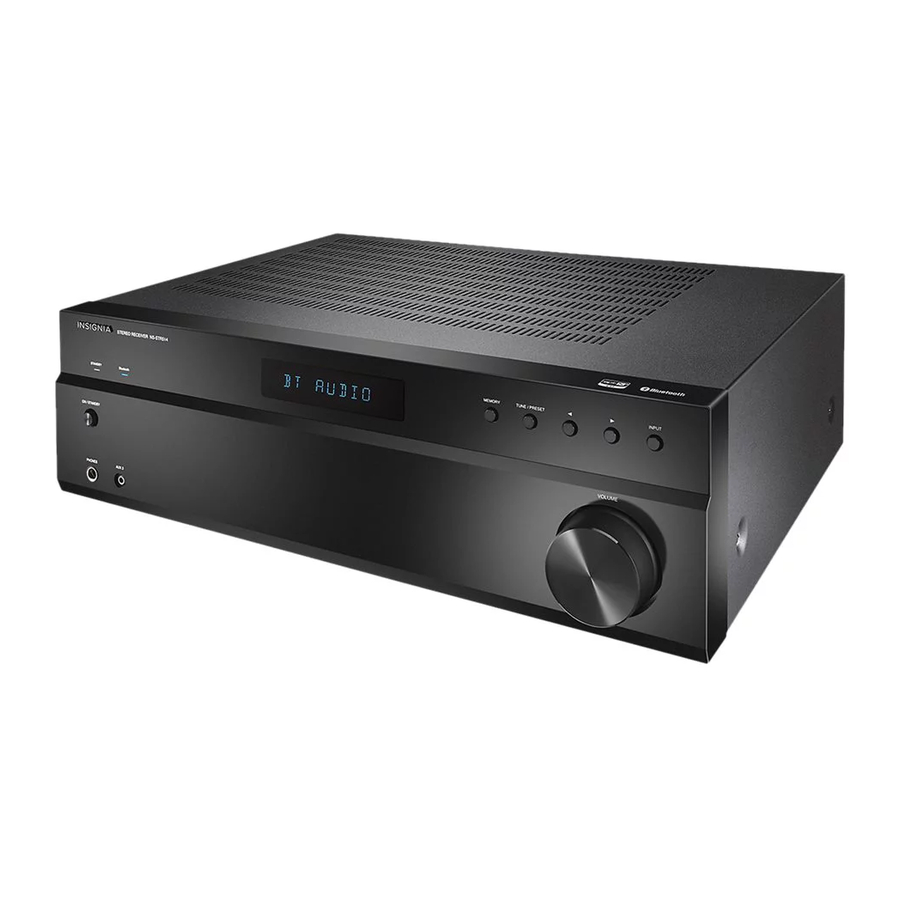

Insignia NS-STR514 - Стерео ресивер с Bluetooth. Краткое руководство по установке

Введение

Поздравляем с приобретением высококачественного продукта Insignia. Ваш NS-STR514 представляет собой современный стерео ресивер, разработанный для надежной и бесперебойной работы.

Перед использованием нового продукта, пожалуйста, прочтите эти инструкции, чтобы предотвратить любые повреждения.

Комплектация

• Ресивер
• Пульт дистанционного управления
• Батарейки AAA (2 шт.)
• Комнатные AM и FM антенны
• Руководство пользователя
• Краткое руководство по установке

Настройка ресивера

• Установите ресивер на устойчивую ровную поверхность. Разместите ресивер так, чтобы он находился в прямой видимости пульта дистанционного управления.
• Не подвергайте ресивер воздействию экстремальных температур или влажности.
• Не ставьте ресивер на горячую поверхность, например, на другое работающее оборудование. Убедитесь, что ресивер имеет достаточную вентиляцию.

Подключение антенн

1. Соберите AM антенну.

2. Чтобы подключить комнатную AM антенну, нажмите на рычаги GND и AM Loop, вставьте концы проводов, затем отпустите рычаги. Убедитесь, что в разъем вставлен только оголенный провод.

3. Подключите комнатную FM антенну к разъему FM на задней панели ресивера.
4. Позже перемещайте антенны до тех пор, пока не добьетесь наилучшего приема ваших любимых AM и FM станций.

Подключение устройств только с аудиовыходом

Подключение устройств с видеовыходом

1. Подключите кабель от разъема Audio Out на аудиоустройстве к разъемам L/R AUX IN (1 или 2) на ресивере.
2. Подключите видеокабель(и) (компонентный, композитный, HDMI или коаксиальный) от выходного разъема на видеоустройстве к соответствующему входному разъему на вашем телевизоре.

ПРИМЕЧАНИЕ: Для получения дополнительной информации о подключении записывающего устройства, такого как видеомагнитофон или кассетная дека, обратитесь к Руководству пользователя.

Подключение колонок

ПРИМЕЧАНИЕ: Если у вас только одна пара колонок, подключите их к клеммам SPEAKER A.

1. Поверните колпачок клеммы, чтобы ослабить его.
2. Вставьте оголенный провод в клемму и затяните колпачок клеммы, чтобы надежно закрепить его. Убедитесь, что вы достаточно зачистили провод, чтобы изоляция провода не находилась под клеммой.
3. Убедитесь, что кабели надежно закреплены, слегка потянув за них.
   ПРИМЕЧАНИЕ: Подключайте колонки, сопоставляя каналы (левый и правый) и полярность (+ и -). Если звук неестественный и не хватает басов, полярность колонок неправильная.

Подключение наушников

• Вставьте 1/4" штекер наушников в разъем для наушников на передней панели ресивера. На дисплее появляется H, и звук слышен в наушниках.
  ПРИМЕЧАНИЕ: Когда вы подключаете наушники к ресиверу, внешние колонки отключаются.

Подключение питания

• Вставьте шнур питания в розетку переменного тока.

Использование ресивера

1. Установите батарейки в пульт дистанционного управления.

2. Нажмите ON/STANDBY (Вкл./Режим ожидания) на пульте дистанционного управления или на ресивере, чтобы включить ресивер. Индикатор STANDBY (Режим ожидания) не горит. Нажмите еще раз, чтобы перевести ресивер в режим ожидания, и индикатор STANDBY (Режим ожидания) загорится красным.

3. Включите устройства, подключенные к ресиверу.
4. Если вы подключили видеоустройство, такое как DVD или Blu-ray плеер:
   • Выберите вход этого устройства на телевизоре.
   • Выключите динамики телевизора, если вы хотите, чтобы звук исходил только из ресивера.
5. Нажмите кнопку INPUT (Вход) на ресивере или одну из кнопок входа на пульте дистанционного управления для нужного источника входного сигнала. Каждый раз, когда вы нажимаете кнопку на ресивере, дисплей меняется, отображая выбранный вход.
6. Начните воспроизведение на выбранном устройстве.
7. Нажмите SPEAKER A (Колонка A) или SPEAKER B (Колонка B) на пульте дистанционного управления, чтобы включить соответствующие колонки. На дисплее появляется SPK A, SPK B, SPK AB или SPK OFF (Колонки выключены), и звук слышен из колонок.
8. Поверните ручку VOLUME (Громкость) на ресивере или нажмите кнопки VOLUME +/- (Громкость +/-) на пульте дистанционного управления, чтобы отрегулировать уровень звука.
   -ИЛИ-
   Нажмите MUTE (Отключить звук) на пульте дистанционного управления, чтобы выключить звук. На дисплее мигает MUTE (Отключить звук).
   Нажмите MUTE (Отключить звук) еще раз, чтобы снова включить звук.

Подключение Bluetooth

1. Выберите BT AUDIO в качестве источника входного сигнала, нажав кнопку BLUETOOTH на пульте дистанционного управления или кнопку INPUT (Вход) на ресивере несколько раз, пока не появится BT AUDIO. На дисплее появится PAIRING (Сопряжение), и индикатор Bluetooth начнет мигать.
2. Перейдите к настройкам Bluetooth вашего устройства, включите Bluetooth, затем выполните поиск доступных устройств.
   1. Для iPad/iPhone/iPod touch:
      1. На главной странице нажмите Settings (Настройки) > General (Основные) > Bluetooth.
   2. Для Android Phone/Tablet:
      1. На главной странице вашего смартфона/планшета нажмите Settings (Настройки) > Wireless and networks (Беспроводные сети).
      2. Нажмите, чтобы активировать Bluetooth, затем нажмите Bluetooth settings (Настройки Bluetooth).
   3. Для ПК или Mac вы можете найти эти инструкции в документации, прилагаемой к вашему компьютеру или операционной системе.
3. На вашем Bluetooth устройстве выберите "NS-STR514" из списка устройств.
4. Если запрашивается PIN-код, введите "0000".
5. Когда сопряжение будет завершено, на дисплее ресивера отобразится "CONNECTED" (Подключено), и индикатор Bluetooth загорится.

ПРИМЕЧАНИЕ: Для управления воспроизведением используйте кнопки управления Bluetooth на пульте дистанционного управления. Для получения дополнительной информации об использовании ресивера обратитесь к Руководству пользователя.

Функции

Передние элементы управления

Вид сзади

Дисплей

Описание функций

#	ЭЛЕМЕНТ	ОПИСАНИЕ
1	Кнопка ON/STANDBY (Вкл./Режим ожидания)	Нажмите, чтобы включить стерео ресивер. Нажмите еще раз, чтобы перевести стерео ресивер в режим ожидания.
2	Индикатор STANDBY (Режим ожидания)	Светится красным, когда ваш стерео ресивер находится в режиме ожидания.
3	Индикатор BLUETOOTH	Мигает, когда ваш стерео ресивер находится в режиме сопряжения, и на дисплее отображается "PAIRING" ("СОПРЯЖЕНИЕ"). Светится, когда ваш стерео ресивер подключен через Bluetooth, и на дисплее отображается "CONNECTED" ("ПОДКЛЮЧЕНО").
4	Датчик дистанционного управления	Принимает сигнал от пульта дистанционного управления.
5	Дисплей	Предоставляет информацию о ресивере.
6	Кнопка MEMORY (Память)	Нажмите, чтобы сохранить предустановку станции. Нажмите и удерживайте, чтобы автоматически искать FM-станции и сохранять их в памяти.
7	Кнопка TUNE/PRESET (Настройка/Предустановка)	Нажмите, чтобы переключиться между режимами настройки и предустановки.
8	Кнопки (функции)	Выполняет одно из следующих действий, в зависимости от выбранного режима: В режиме TUNE (НАСТРОЙКА) настраивает ресивер вверх или вниз или ищет следующую или предыдущую станцию. В режиме MEMO (ПАМЯТЬ) сохраняет станции в выбранный номер предустановки. В режиме PRESET (ПРЕДУСТАНОВКА) выбирает нужную предустановленную станцию. В режиме воспроизведения BLUETOOTH пропускает или ищет вперед или назад.
9	Кнопка INPUT (Вход)	Нажмите для переключения между доступными вариантами входа. Варианты включают: FM, AM, CD, AUX 1, AUX 2, AUX 3, BT AUDIO.
10	Разъем HEADPHONE (Наушники)	Подключите 1/4" стереонаушники к этому разъему.
11	Разъем AUX 3	Подключите к этому разъему портативное аудиоустройство, например MP3-плеер.
12	Ручка VOLUME (Громкость)	Поверните, чтобы увеличить или уменьшить громкость.
13	Шнур питания переменного тока	Вставьте этот шнур в розетку переменного тока.
14	Гнезда для AM и FM антенн	Подключите AM и FM антенны к этим гнездам.
15	Гнезда аудиовхода	Подключите устройства аудиовхода к этим гнездам, чтобы воспроизводить звук через ресивер.
16	Гнезда аудиовыхода	Подключите такие устройства, как аудиорекордер, для записи звука, воспроизводимого через ресивер.
17	Клеммы для подключения динамиков	Подключите динамики к этим клеммам.
18	Дисплей	Отображает вход, частоту, уровень громкости и рабочую информацию.
19	Индикатор наушников	Светится, когда включен режим наушников и подключены наушники.
20	Индикатор STEREO (Стерео)	Светится в режиме FM-стерео.
21	Индикатор TUNE (Настройка)	Светится при настройке на радиостанцию.
22	Индикатор SLEEP (Сон)	Светится, когда активен таймер сна.
23	Индикатор PRESET (Предустановка)	Светится, показывая, что ресивер будет сканировать предустановленные радиоканалы при настройке.
24	Индикатор MEM (память станции)	Светится при настройке предустановленных каналов.
25	Индикатор предустановленной станции	Показывает выбранный номер предустановки.

Пульт дистанционного управления

Описание функций

Ограниченная гарантия сроком на один год

Подробности на www.insigniaproducts.com.

Контакты Insignia

Для обслуживания клиентов звоните по номеру 1-877-467-4289 (США и Канада) или 01-800-926-3000 (Мексика) www.insigniaproducts.com

INSIGNIA является товарным знаком Best Buy и ее дочерних компаний.
Зарегистрирован в некоторых странах.
Распространяется Best Buy Purchasing, LLC 7601 Penn Ave South, Richfield, MN 55423 U.S.A.
©2014 Best Buy. Все права защищены.

Сделано в Китае
