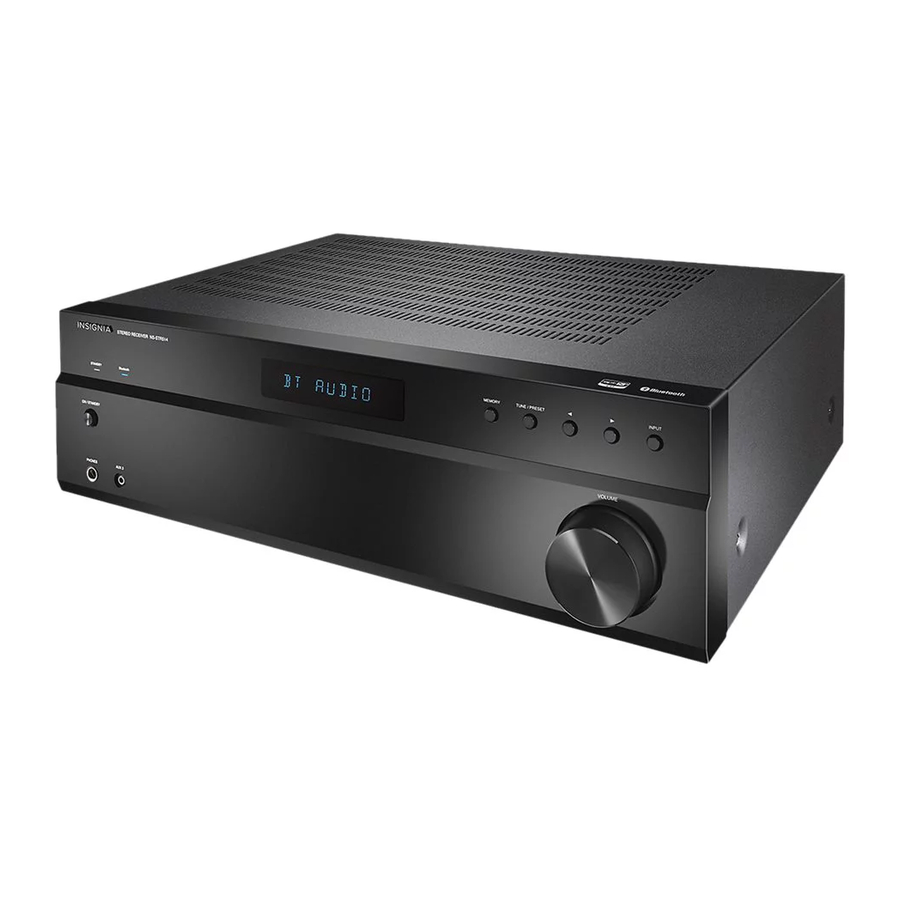

Insignia NS-STR514 - Receptor Estéreo com Bluetooth - Guia de Configuração Rápida

Introdução

Parabéns pela aquisição de um produto Insignia de alta qualidade. Seu NS-STR514 representa o estado da arte em design de receptor estéreo e foi projetado para um desempenho confiável e sem problemas.

Antes de usar seu novo produto, leia estas instruções para evitar qualquer dano.

Conteúdo da embalagem

• Receptor
• Controle remoto
• Pilhas AAA (2)
• Antenas AM e FM internas
• Guia do usuário
• Guia de Configuração Rápida

Configurando seu receptor

• Instale seu receptor em uma superfície plana e estável. Posicione seu receptor de forma que ele tenha uma linha de visão direta com o controle remoto.
• Não exponha seu receptor a temperaturas ou umidade extremas.
• Evite colocar seu receptor em uma superfície quente, como em cima de outros equipamentos em funcionamento que estejam quentes. Certifique-se de que haja ventilação adequada para o seu receptor.

Conectando as antenas

1. Monte a antena AM.

2. Para conectar a antena AM interna, pressione as alavancas GND e AM Loop, insira as extremidades dos fios e solte as alavancas. Certifique-se de que apenas o fio desencapado seja inserido no conector.

3. Conecte a antena FM interna ao conector FM na parte traseira do receptor.
4. Posteriormente, mova as antenas até obter a melhor recepção de suas estações AM e FM favoritas.

Conectando dispositivos somente de áudio

Conectando dispositivos com vídeo

1. Conecte o cabo do conector Audio Out no dispositivo de áudio aos conectores L/R AUX IN (1 ou 2) no receptor.
2. Conecte o(s) cabo(s) de vídeo (componente, composto, HDMI ou coaxial) do conector de saída no dispositivo de vídeo ao conector de entrada apropriado na sua TV.

NOTA: Para obter mais informações sobre como conectar um dispositivo de gravação, como um VCR ou tape deck, consulte o Guia do Usuário.

Conectando alto-falantes

NOTA: Se você tiver apenas um par de alto-falantes, conecte-os aos terminais SPEAKER A.

1. Gire a tampa do terminal para afrouxá-la.
2. Insira o fio desencapado no terminal e aperte a tampa do terminal para conectá-lo com segurança. Certifique-se de desencapar o fio adequadamente para que nenhum isolamento do fio fique sob o terminal.
3. Certifique-se de que os cabos estejam seguros, puxando-os levemente.
   NOTA: Conecte os alto-falantes combinando o canal (esquerdo e direito) e a polaridade (+ e -). Se o som for artificial e carecer de graves, a polaridade do alto-falante está incorreta.

Conectando fones de ouvido

• Insira um plugue de fone de ouvido de 1/4" no conector de fone de ouvido na parte frontal do receptor. H aparece no visor e o som pode ser ouvido nos fones de ouvido.
  NOTA: Quando você conecta fones de ouvido ao receptor, os alto-falantes externos são desligados.

Conectando a energia

• Conecte o cabo de alimentação a uma tomada CA.

Usando seu receptor

1. Instale as pilhas no controle remoto.

2. Pressione ON/STANDBY (LIGAR/ESPERA) no controle remoto ou no receptor para ligar o receptor. O indicador STANDBY (ESPERA) está desligado. Pressione novamente para colocar o receptor no modo de espera e o indicador STANDBY (ESPERA) acende em vermelho.

3. Ligue os dispositivos conectados ao receptor.
4. Se você conectou um dispositivo de vídeo, como um DVD ou Blu-ray player:
   • Selecione a entrada desse dispositivo na TV.
   • Desligue os alto-falantes da TV se quiser que o áudio venha apenas do seu receptor.
5. Pressione o botão INPUT (ENTRADA) no receptor ou pressione um dos botões de entrada no controle remoto para a fonte de entrada desejada. Cada vez que você pressiona o botão no receptor, o visor muda para refletir a entrada selecionada.
6. Inicie a reprodução no dispositivo selecionado.
7. Pressione SPEAKER A (ALTO-FALANTE A) ou SPEAKER B (ALTO-FALANTE B) no controle remoto para ligar os alto-falantes correspondentes. SPK A, SPK B, SPK AB ou SPK OFF (ALTO-FALANTE DESLIGADO) aparece no visor e o som pode ser ouvido nos alto-falantes.
8. Gire o botão VOLUME (VOLUME) no receptor ou pressione os botões VOLUME +/- (VOLUME +/-) no controle remoto para ajustar o nível do som.
   -OU-
   Pressione MUTE (MUDO) no controle remoto para desligar o som. MUTE (MUDO) pisca no visor.
   Pressione MUTE (MUDO) novamente para ligar o som novamente.

Conectando Bluetooth

1. Selecione BT AUDIO como a fonte de entrada pressionando o botão BLUETOOTH no controle remoto ou o botão INPUT (ENTRADA) no receptor repetidamente até que BT AUDIO apareça. PAIRING (EMPARELHAMENTO) será mostrado no visor e o indicador Bluetooth piscará.
2. Navegue até as configurações de Bluetooth do seu dispositivo, ative o Bluetooth e procure por dispositivos disponíveis.
   1. Para iPad/iPhone/iPod touch:
      1. Na página inicial, toque em Settings (Ajustes) > General (Geral) > Bluetooth.
   2. Para Android Phone/Tablet:
      1. Na página inicial do seu smartphone/tablet, toque em Settings (Ajustes) > Wireless and networks (Redes sem fio).
      2. Toque para ativar o Bluetooth e, em seguida, toque em Bluetooth settings (Configurações de Bluetooth).
   3. Para um PC ou Mac, você pode encontrar estas instruções na documentação que acompanha seu computador ou sistema operacional.
3. No seu dispositivo Bluetooth, selecione "NS-STR514" na lista de dispositivos.
4. Se um código PIN for solicitado, digite "0000".
5. Quando o emparelhamento for concluído, "CONNECTED" (CONECTADO) é mostrado no visor do receptor e o indicador Bluetooth acende.

NOTA: Para controlar a reprodução, use os botões de reprodução Bluetooth no controle remoto. Para obter informações adicionais sobre como usar seu receptor, consulte o Guia do Usuário.

Recursos

Controles frontais

Visão traseira

Tela

Descrição dos recursos

#	ITEM	DESCRIÇÃO
1	Botão ON/STANDBY	Pressione para ligar seu receptor estéreo. Pressione novamente para colocar o receptor estéreo no modo de espera (standby).
2	Indicador STANDBY	Acende em vermelho quando o receptor estéreo está no modo de espera (standby).
3	Indicador BLUETOOTH	Pisca quando o receptor estéreo está no modo de emparelhamento e "PAIRING" (EMPARELHANDO) é exibido na tela. Acende quando o receptor estéreo está conectado via Bluetooth e "CONNECTED" (CONECTADO) é exibido na tela.
4	Sensor remoto	Recebe o sinal do controle remoto.
5	Tela	Fornece informações sobre o receptor.
6	Botão MEMORY	Pressione para salvar uma estação predefinida. Pressione e segure para procurar automaticamente estações de FM e armazená-las na memória.
7	Botão TUNE/PRESET	Pressione para alternar entre o modo de sintonia (tune) e o modo predefinido (preset).
8	botões (função)	Realiza uma das seguintes ações, dependendo do modo selecionado: No modo TUNE, sintoniza o receptor para cima ou para baixo ou procura a próxima ou a estação anterior. No modo MEMO, armazena estações no número predefinido selecionado. No modo PRESET, seleciona a estação predefinida que você deseja. No modo de reprodução BLUETOOTH, pula ou procura para frente ou para trás.
9	Botão INPUT	Pressione para percorrer as opções de entrada disponíveis. As opções incluem: FM, AM, CD, AUX 1, AUX 2, AUX 3, BT AUDIO.
10	Entrada HEADPHONE	Conecte fones de ouvido estéreo de 1/4" nesta entrada.
11	Entrada AUX 3	Conecte um dispositivo de áudio portátil, como um MP3 player, a esta entrada.
12	Botão VOLUME	Gire para aumentar ou diminuir o volume.
13	Cabo de alimentação CA	Conecte este cabo a uma tomada de energia CA.
14	Entradas de antena AM e FM	Conecte as antenas AM e FM a estas entradas.
15	Entradas de entrada de áudio	Conecte dispositivos de entrada de áudio a estas entradas para reproduzir o áudio através do seu receptor.
16	Entradas de saída de áudio	Conecte dispositivos como um gravador de áudio para gravar o áudio reproduzido através do seu receptor.
17	Terminais de alto-falante	Conecte os alto-falantes a estes terminais.
18	Tela	Mostra a entrada, frequência, nível de volume e informações de operação.
19	Indicador de fone de ouvido (Headphone)	Acende quando no modo Fone de ouvido (Headphone) e os fones de ouvido estão conectados.
20	Indicador STEREO	Acende quando no modo estéreo FM.
21	Indicador TUNE	Acende quando sintonizado em uma estação de rádio.
22	Indicador SLEEP	Acende quando o temporizador de sono (sleep timer) está ativo.
23	Indicador PRESET	Acende para indicar que o receptor irá procurar canais de rádio predefinidos ao sintonizar.
24	Indicador MEM (memória da estação)	Acende ao definir canais predefinidos.
25	Indicador de estação predefinida	Mostra o número predefinido selecionado.

Controle remoto

Descrição dos recursos

Garantia limitada de um ano

Visite www.insigniaproducts.com para obter detalhes.

Contato Insignia

Para atendimento ao cliente, ligue para 1-877-467-4289 (EUA e Canadá) ou 01-800-926-3000 (México) www.insigniaproducts.com

INSIGNIA é uma marca comercial da Best Buy e suas empresas afiliadas.
Registrada em alguns países.
Distribuído pela Best Buy Purchasing, LLC 7601 Penn Ave South, Richfield, MN 55423 U.S.A.
©2014 Best Buy. Todos os direitos reservados.

Fabricado na China
