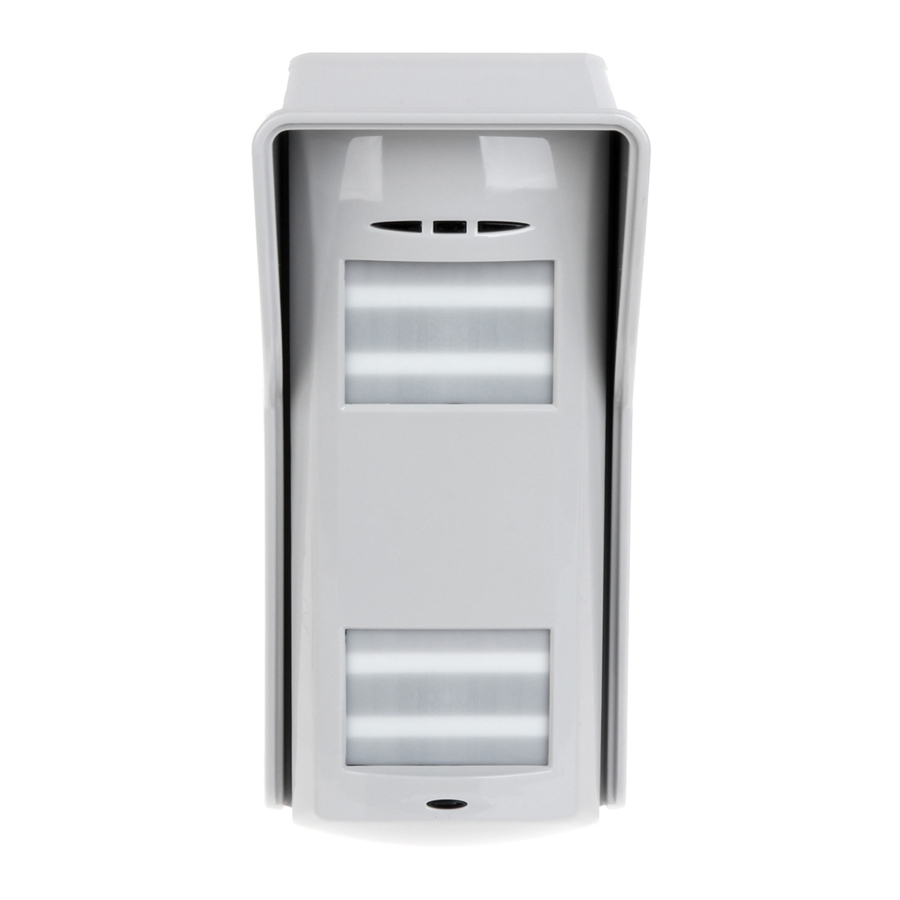

HIKVISION DS-PD2-T12P-WEL - 12 m Belaidis lauko detektorius, instrukcija
Montavimas
Įsitikinkite, kad detektorius sumontuotas atokiau nuo atspindėtos saulės šviesos ir didelių objektų.
Jungikliai
| ON padėtis (įjungta padėtis) | OFF padėtis (išjungta padėtis) | |
| 1 | Šviesos diodai įjungti | Šviesos diodai išjungti |
| 2 | Garso signalas įjungtas | Garso signalas išjungtas |
| 3 | Viršutinio PIR didelis jautrumas | Viršutinio PIR mažas jautrumas |
| 4 | Apatinio PIR didelis jautrumas | Apatinio PIR mažas jautrumas |
Mikrobangų diapazonas ir aptikimo kampas
Naudokite paryškintas rankenėles, kad pakeistumėte mikrobangų diapazoną ir aptikimo kampą.
Šviesos diodai
Keturi šviesos diodai rodo detektoriaus būseną.
 | Viršutinis PIR suaktyvintas |
 | Apatinis PIR suaktyvintas |
 | Mikrobangos suaktyvintos |
 | Aliarmas |
 | Įjungimas |
 | Išsikrovęs akumuliatorius |
Lęšių įdėklai
Naudokite lęšių įdėklus, kad valdytumėte aprėpties zoną.
Registracijos procedūra
Įjungus ir užregistravus, yra 10 minučių laikmatis, leidžiantis atlikti PIR ir mikrobangų jutiklių bandymą vaikštant. Galite nustatyti jautrumą ir mikrobangų diapazoną nenaudodami valdymo pulto, kad atliktumėte bandymą vaikštant. Po 10 minučių detektorius pereina į miego režimą. Užregistruokite įrenginį per 90 sekundžių nuo jo įjungimo.
Registruoti vietoje
- Įjunkite apsaugos valdymo pultą į registracijos režimą.
- Užregistruokite detektorių: laikykite registracijos klavišą, kol trys šviesos diodai pakaitomis mirksės. Jei registracija baigta, žalias šviesos diodas sumirksės 8 kartus.
- Ryšio testas: atleiskite TEMPER spyruoklę, kad suaktyvintumėte aliarmą. Pastaba: atstumas tarp apsaugos valdymo pulto ir detektoriaus turi būti mažesnis nei 50 cm.
![Registruoti vietoje]( "HIKVISION - DS-PD2-T12P-WEL - Registruoti vietoje")
Inicializuoti detektorių
- Išimkite akumuliatorių, kad išjungtumėte detektorių.
- Po 5 sekundžių laikykite registracijos klavišą ir tuo pačiu metu įdėkite akumuliatorių, kad įjungtumėte detektorių, kad trys šviesos diodai pradėtų mirksėti pakaitomis. Atleiskite registracijos klavišą, kai trys šviesos diodai sumirksi kartu.
![Inicializuoti detektorių]( "HIKVISION - DS-PD2-T12P-WEL - Inicializuoti detektorių")
Signalo stiprumo testas
Įjunkite signalo tikrinimo režimą veikdami valdymo pulte. Indikatorius šviečia žaliai: stiprus signalas. Indikatorius šviečia raudonai: silpnas signalas.
Techninė specifikacija
| Detektorių techninės charakteristikos | |
| Aptikimo diapazonas | 12 m |
| Aptikimo kampas | 90° |
| Aptikimo zonos | 2x22 zonos |
| Aptikimo greitis | 0,25–2,5 m/s |
| Montavimo aukštis | 1–1,5 m |
| Dvipusė belaidė technologija | Taip |
| „Blue Wave“ technologija | Taip |
| Dvigubo elemento piroelektrinis jutiklis | Taip |
| Apsauga nuo sabotažo | Priekinis, galinis ir laikiklio sabotažo signalo įvestis |
| Integruotas bandymo vaikštant garsinis signalas | Taip |
| Atskiras LED indikavimas: | Viršus: mikrobangos, PIR 1 ir aliarmas |
| Oranžinė (mikrobangos), mėlyna (aliarmas), žalia (PIR) | Apačia: PIR 2 |
| Signalo stiprumo indikatoriai (SSI) | Taip |
| 3 mikrobangų dažniai, kad būtų išvengta trukdžių | Taip |
| Skaitmeninė nepriklausoma plaukiojančio slenksčio (IFT) technologija | Taip |
| Plastikinis korpusas | 3 mm polikarbonatas |
| Atsparumas gyvūnams | Iki 24 kg |
| Optika | Dvigubo matymo sandari optika |
| Reguliuojamas jautrumas | Didelis arba mažas diapazonas |
| Lęšis | UV kompensuotas |
| Aptikimo metodas | Trigubo signalo aptikimo logika |
| Jutiklis | 2 mažo triukšmo dvigubo elemento pasyvūs infraraudonųjų spindulių jutikliai ir mikrobangų Doplerio įrenginys |
| Aplinkos ir veikimo savybės | |
| Atsparumas oro sąlygoms | IP55 įvertinimas |
| Sertifikuota veikimo temperatūra | -25 iki +60 (sertifikuota) |
| Fiziniai matmenys (A x P x G) | 118 mm x 77 mm x 84 mm |
| Svoris | 0,3 kg |
| Elektros ir akumuliatorius | |
| Akumuliatoriaus tipas | 2x3V 4700 mAh ličio akumuliatorių paketai |
| Akumuliatoriaus veikimo trukmė | Iki 3 metų |
| Akumuliatoriaus talpa | 4700 mAh |
| Priedai | |
| Pasukamas montuojamas ant sienos | Taip – papildomi sieniniai ir fiksuoti laikikliai parduodami atskirai |
| Fiksuotas montuojamas ant sienos | Taip – papildomi sieniniai ir fiksuoti laikikliai parduodami atskirai |
| Montuojamas ant lubų | Taip – papildomi sieniniai ir fiksuoti laikikliai parduodami atskirai |
| Akumuliatorius | Taip – papildomas akumuliatorius parduodamas atskirai |
Informacija apie akumuliatorių
Šiam gaminiui tiekiami akumuliatoriai buvo parinkti taip, kad užtikrintų ilgą tarnavimo laiką, o dėl saugos priežasčių – ribotą išėjimo srovę. Akumuliatoriaus laidai turi būti prijungti, kad įrenginys veiktų. Išmesdami gaminį, išimkite akumuliatorius ir išmeskite juos atskirai pagal vietinius įstatymus.
Atsisiųsti instrukciją
Čia galite atsisiųsti visą pdf instrukcijos versiją, kurioje gali būti papildomų saugos instrukcijų, garantijos informacijos, FCC taisyklių ir kt.
Atsisiųsti HIKVISION DS-PD2-T12P-WEL - 12 m Belaidis lauko detektorius, instrukcija
