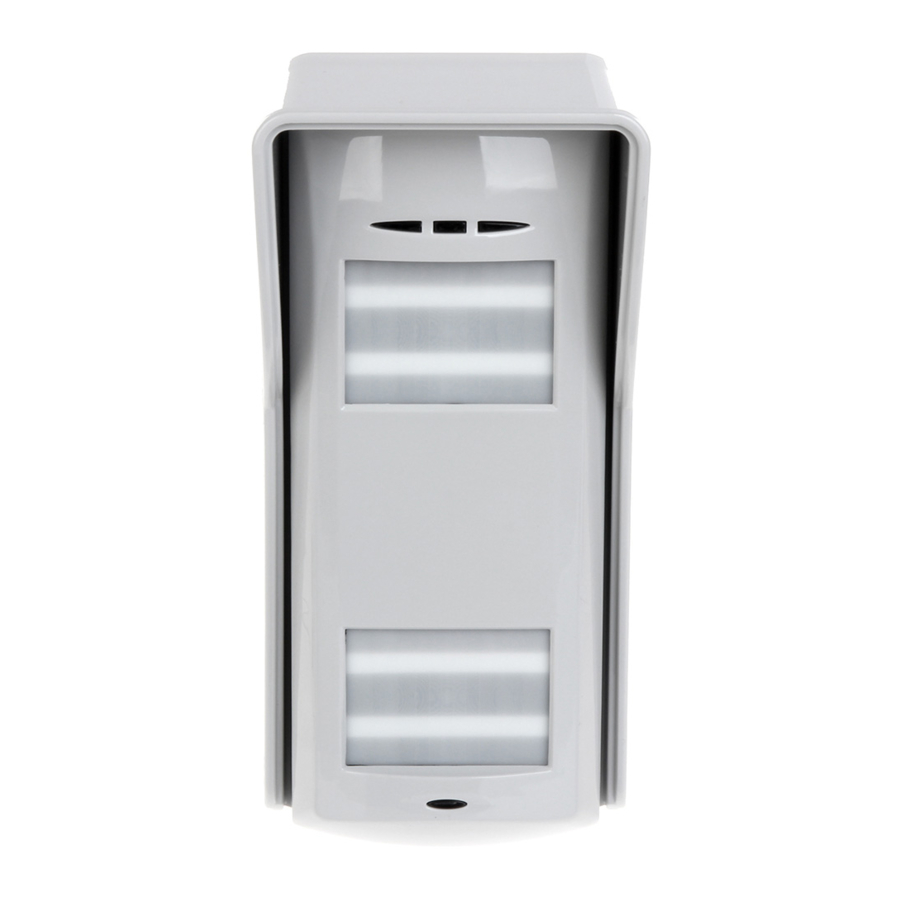

HIKVISION DS-PD2-T12P-WEL - 12m Draadloze Buitendetector Handleiding
Installatie
Zorg ervoor dat de detector uit de buurt van weerkaatst zonlicht en grote objecten wordt geïnstalleerd.
Schakelaars
| ON positie (Aan positie) | OFF positie (Uit positie) | |
| 1 | LEDs on (LED's aan) | LEDs off (LED's uit) |
| 2 | Buzzer on (Zoemer aan) | Buzzer off (Zoemer uit) |
| 3 | Top PIR high sensitivity (Top PIR hoge gevoeligheid) | Top PIR low sensitivity (Top PIR lage gevoeligheid) |
| 4 | Bottom PIR high sensitivity (Onderste PIR hoge gevoeligheid) | Bottom PIR low sensitivity (Onderste PIR lage gevoeligheid) |
Microgolfbereik en detectiehoek
Gebruik de gemarkeerde draaiknoppen om het microgolfbereik en de detectiehoek te wijzigen.
LEDs
Vier LEDs tonen de status van de detector.
 | Top PIR geactiveerd |
 | Onderste PIR geactiveerd |
 | Microgolf geactiveerd |
 | Alarm |
 | Opstarten |
 | Batterij bijna leeg |
Lens inserts
Gebruik lens inserts om het dekkingsgebied te beheren.
Registratieprocedure
Na het opstarten en na de registratie is er een timer van 10 minuten die een wandtest van de PIR- en microgolfsensoren mogelijk maakt. U kunt de gevoeligheid en het microgolfbereik instellen zonder het bedieningspaneel te gebruiken om een wandtest uit te voeren. Na 10 minuten gaat de detector in de slaapmodus. Registreer het apparaat binnen 90 seconden nadat het is ingeschakeld.
Lokaal registreren
- Zorg ervoor dat het beveiligingsbedieningspaneel in de registratiemodus komt.
- Registreer de detector: Houd de registratiesleutel ingedrukt totdat de drie LEDs afwisselend knipperen. De groene LED knippert 8 keer als de registratie is voltooid.
- Communicatietest: Laat de TEMPER-veer los om het alarm te activeren. Opmerking: de afstand tussen het beveiligingsbedieningspaneel en de detector moet minder dan 50 cm zijn.
![Lokaal registreren]( "HIKVISION - DS-PD2-T12P-WEL - Lokaal registreren")
Initialiseer de Detector
- Verwijder de batterij om de detector uit te schakelen (power off).
- Houd 5 seconden later de registratiesleutel ingedrukt en plaats de batterij terug om de detector tegelijkertijd in te schakelen (power on) om de drie LEDs afwisselend te laten knipperen. Laat de registratiesleutel los terwijl de drie LEDs één keer samen knipperen.
![Initialiseer de Detector]( "HIKVISION - DS-PD2-T12P-WEL - Initialiseer de Detector")
Signaalsterktetest
Ga naar de signaalcontrolemodus door op het bedieningspaneel te werken. Indicator wordt groen: Sterk signaal. Indicator wordt rood: Zwak signaal.
Technische specificatie
| Technische kenmerken van detectoren | |
| Detectiebereik | 12m |
| Detectiehoek | 90° |
| Detectiezones | 2x22 zones |
| Detectiesnelheid | 0.25–2.5 m/s |
| Montagehoogte | 1-1.5 m |
| Tweeweg draadloze technologie | Ja |
| Blue Wave Technology | Ja |
| Dual Element Pyroelectric Sensor | Ja |
| Tamper Protection (Sabotagebescherming) | Front, rear, and bracket tamper signal input (Sabotagesignaal input voor, achter en beugel) |
| Intergrated Walk Test Buzzer (Geïntegreerde Wandtest Zoemer) | Ja |
| Separated LED Indication: (Gescheiden LED Indicatie:) | Top: Microwave, PIR 1 and alarm (Microgolf, PIR 1 en alarm) |
| Orange(Microwave),Blue(Alarm),Green(PIR) (Oranje (Microgolf), Blauw (Alarm), Groen (PIR)) | Bottom: PIR 2 (PIR 2) |
| Signal Strength Indicators (SSI) (Signaalsterkte Indicatoren (SSI)) | Ja |
| 3 Microwave Frequencies to Avoid Interference (3 Microgolffrequenties om Interferentie te Vermijden) | Ja |
| Digital Independent Floating Threshold(IFT) Technology (Digitale Onafhankelijke Zwevende Drempel (IFT) Technologie) | Ja |
| Plastic Housing (Plastic Behuizing) | 3mm polycarbonate (3 mm polycarbonaat) |
| Animal Immunity (Dierimmuniteit) | Up to 24kg (Tot 24kg) |
| Optics (Optiek) | Dual-vision sealed optics (Dubbelzicht verzegelde optiek) |
| Adjustable Sensitivity (Instelbare Gevoeligheid) | High or low range (Hoog of laag bereik) |
| Lens | UV compensated (UV gecompenseerd) |
| Detection Method (Detectiemethode) | Tri-Signal Detection Logic (Tri-Signaal Detectie Logica) |
| Sensor | 2 low noise dual element passive infrared sensors and a microwave doppler unit (2 ruisarme dual element passieve infrarood sensoren en een microgolf doppler eenheid) |
| Environmental and Operating Features (Milieu- en Bedieningskenmerken) | |
| Weatherproof (Weerbestendig) | IP55 rated (IP55 beoordeeld) |
| Certified Operating Temperature (Gecertificeerde Bedrijfstemperatuur) | -25 to +60 (Certified) (-25 tot +60 (Gecertificeerd)) |
| Physical Dimensions(H x W x D) (Fysieke Afmetingen (H x B x D)) | 118mm x 77mm x 84mm |
| Weight (Gewicht) | 0.3kg |
| Electrical & battery (Elektrisch & batterij) | |
| Battery Type (Batterijtype) | 2x3V 4700mAh Lithium battery packs (2x3V 4700mAh Lithium batterijpakketten) |
| Battery Life (Levensduur Batterij) | Up to 3 years (Tot 3 jaar) |
| Battery Capacity (Batterijcapaciteit) | 4700mAh |
| Accessories (Accessoires) | |
| Rotatable Wall Mounted (Draaibaar aan de Muur Gemonteerd) | Yes – additional wall and fixed brackets available separately (Ja – extra muur- en vaste beugels apart verkrijgbaar) |
| Fixed Wall Mounted (Vast aan de Muur Gemonteerd) | Yes – additional wall and fixed brackets available separately (Ja – extra muur- en vaste beugels apart verkrijgbaar) |
| Ceiling Mounted (Aan het Plafond Gemonteerd) | Yes – additional wall and fixed brackets available separately (Ja – extra muur- en vaste beugels apart verkrijgbaar) |
| Battery (Batterij) | Yes – additional battery available separately (Ja – extra batterij apart verkrijgbaar) |
Batterij-informatie
De batterijen die bij dit product worden geleverd, zijn gekozen om een lange levensduur te bieden, terwijl ze om veiligheidsredenen een beperkte uitgangsstroom hebben. De batterijleidingen moeten zijn aangesloten voor gebruik. Verwijder de batterijen bij het afvoeren van het product en voer ze afzonderlijk af in overeenstemming met de lokale voorschriften.
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download HIKVISION DS-PD2-T12P-WEL - 12m Draadloze Buitendetector Handleiding
