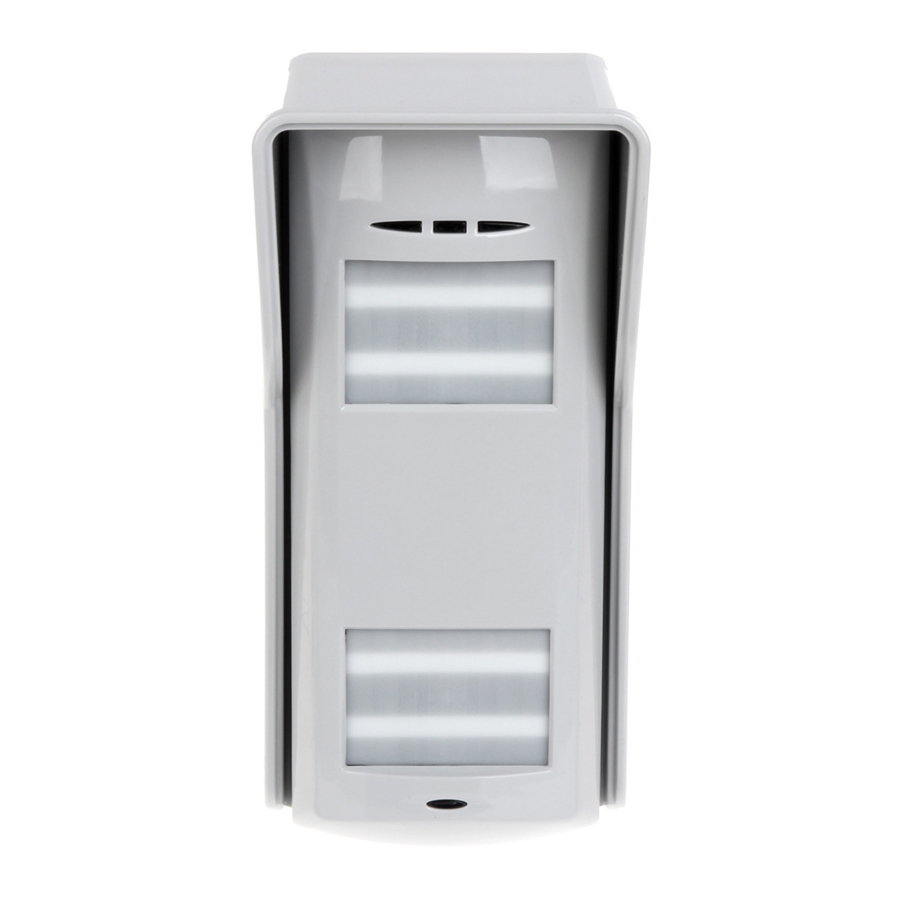

HIKVISION DS-PD2-T12P-WEL - 12m Kablosuz Dış Mekan Dedektörü Kullanım Kılavuzu
Kurulum
Dedektörün yansıyan güneş ışığından ve büyük nesnelerden uzağa kurulduğundan emin olun.
Anahtarlar
| AÇIK (ON) pozisyonu | KAPALI (OFF) pozisyonu | |
| 1 | LED'ler açık | LED'ler kapalı |
| 2 | Buzzer açık | Buzzer kapalı |
| 3 | Üst PIR yüksek hassasiyet | Üst PIR düşük hassasiyet |
| 4 | Alt PIR yüksek hassasiyet | Alt PIR düşük hassasiyet |
Mikrodalga menzili ve algılama açısı
Mikrodalga menzilini ve algılama açısını değiştirmek için vurgulanan kadranları kullanın.
LED'ler
Dört LED, dedektörün durumunu gösterir.
 | Üst PIR etkinleştirildi |
 | Alt PIR etkinleştirildi |
 | Mikrodalga etkinleştirildi |
 | Alarm |
 | Güç verme |
 | Düşük pil |
Lens ekleri
Kapsama alanını kontrol etmek için lens eklerini kullanın.
Kayıt prosedürü
Açıldıktan ve kayıttan sonra, PIR ve mikrodalga sensörlerinin yürüyüş testine izin veren 10 dakikalık bir zamanlayıcı vardır. Bir yürüyüş testi gerçekleştirmek için kontrol panelini kullanmadan hassasiyeti ve mikrodalga aralığını ayarlayabilirsiniz. 10 dakika sonra, dedektör uyku moduna girer. Lütfen cihazı açıldıktan sonra 90 saniye içinde kaydedin.
Yerel Olarak Kaydolun
- Güvenlik kontrol panelinin kayıt moduna girmesini sağlayın.
- Dedektörü kaydedin: Üç LED dönüşümlü olarak yanıp sönene kadar kayıt tuşunu basılı tutun. Kayıt tamamlandığında yeşil LED 8 kez yanıp sönecektir.
- İletişim Testi: Alarmı tetiklemek için KURCALAMA yayını serbest bırakın. Not: Güvenlik kontrol paneli ile dedektör arasındaki mesafe 50 cm'den az olmalıdır.
![Yerel Olarak Kaydolun]( "HIKVISION - DS-PD2-T12P-WEL - Yerel Olarak Kaydolun")
Dedektörü Başlat
- Dedektörü kapatmak için pili çıkarın.
- 5 saniye sonra, kayıt tuşunu basılı tutun ve üç LED'in dönüşümlü olarak yanıp sönmeye başlaması için pili aynı anda yeniden takarak dedektöre güç verin. Üç LED birlikte bir kez yanıp sönerken kayıt tuşunu bırakın.
![Dedektörü Başlat]( "HIKVISION - DS-PD2-T12P-WEL - Dedektörü Başlat")
Sinyal gücü testi
Kontrol panelinde işlem yaparak sinyal kontrol moduna girin. Gösterge yeşil renkte yanar: Güçlü Sinyal. Gösterge kırmızı renkte yanar: Zayıf Sinyal.
Teknik Özellikler
| Dedektörler Teknik Özellikleri | |
| Algılama Aralığı | 12m |
| Algılama Açısı | 90° |
| Algılama Bölgeleri | 2x22 bölge |
| Algılama Hızı | 0.25–2.5 m/s |
| Montaj Yüksekliği | 1-1.5 m |
| Çift Yönlü Kablosuz Teknoloji | Evet |
| Mavi Dalga Teknolojisi | Evet |
| Çift Elemanlı Piroelektrik Sensör | Evet |
| Kurcalama Koruması | Ön, arka ve braket kurcalama sinyal girişi |
| Entegre Yürüyüş Testi Buzzer'ı | Evet |
| Ayrılmış LED Göstergesi: | Üst: Mikrodalga, PIR 1 ve alarm |
| Turuncu(Mikrodalga),Mavi(Alarm),Yeşil(PIR) | Alt: PIR 2 |
| Sinyal Gücü Göstergeleri (SSI) | Evet |
| Girişimi Önlemek İçin 3 Mikrodalga Frekansı | Evet |
| Dijital Bağımsız Kayan Eşik (IFT) Teknolojisi | Evet |
| Plastik Muhafaza | 3mm polikarbonat |
| Hayvan Bağışıklığı | 24 kg'a kadar |
| Optik | Çift görüşlü sızdırmaz optik |
| Ayarlanabilir Hassasiyet | Yüksek veya düşük aralık |
| Lens | UV telafili |
| Algılama Yöntemi | Üçlü Sinyal Algılama Mantığı |
| Sensör | 2 düşük gürültülü çift elemanlı pasif kızılötesi sensör ve bir mikrodalga doppler ünitesi |
| Çevresel ve Çalışma Özellikleri | |
| Hava Koşullarına Dayanıklı | IP55 dereceli |
| Sertifikalı Çalışma Sıcaklığı | -25 ila +60 (Sertifikalı) |
| Fiziksel Boyutlar(Y x G x D) | 118mm x 77mm x 84mm |
| Ağırlık | 0.3kg |
| Elektrik ve pil | |
| Pil Tipi | 2x3V 4700mAh Lityum pil paketleri |
| Pil Ömrü | 3 yıla kadar |
| Pil Kapasitesi | 4700mAh |
| Aksesuarlar | |
| Döndürülebilir Duvara Monte | Evet – ek duvar ve sabit braketler ayrı olarak mevcuttur |
| Sabit Duvara Monte | Evet – ek duvar ve sabit braketler ayrı olarak mevcuttur |
| Tavana Monte | Evet – ek duvar ve sabit braketler ayrı olarak mevcuttur |
| Pil | Evet – ek pil ayrı olarak mevcuttur |
Pil Bilgileri
Bu ürünle birlikte verilen piller, güvenlik nedenleriyle sınırlı çıkış akımına sahipken uzun hizmet ömrü sağlamak üzere seçilmiştir. Çalışma için pil kabloları bağlanmalıdır. Ürünü atarken, pilleri çıkarın ve yerel düzenlemelere uygun olarak ayrı olarak atın.
