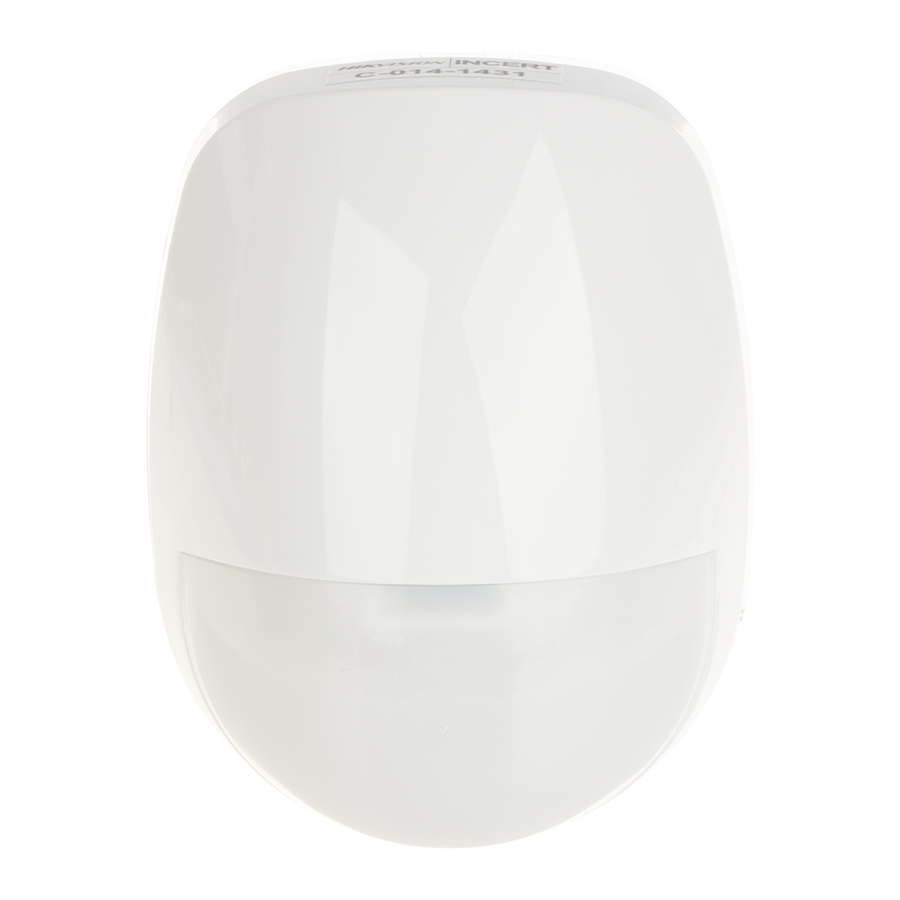

HIKVISION DS-PDP18-EG2 - 18m Dijital PIR Dedektörü Kullanım Kılavuzu

Giriş

Bu Kılavuz, Ürünün kullanımı ve yönetimi için talimatlar içerir. Resimler, çizelgeler, görseller ve bundan sonraki tüm diğer bilgiler yalnızca açıklama ve izahat amaçlıdır. Kılavuzda yer alan bilgiler, ürün yazılımı güncellemeleri veya diğer nedenlerle önceden bildirimde bulunulmaksızın değiştirilebilir. Lütfen bu Kılavuzun en son sürümünü Hikvision web sitesinde (https://www.hikvision.com/) bulabilirsiniz. Lütfen bu Kılavuzu, Ürünü destekleme konusunda eğitimli profesyonellerin rehberliği ve yardımıyla kullanın.
Hikvision ve diğer Hikvision ticari markaları ve logoları, çeşitli yargı bölgelerinde Hikvision'ın mülkiyetindedir.
Bahsedilen diğer ticari markalar ve logolar, ilgili sahiplerinin mülkiyetindedir.

Dedektörün Sökülmesi

Baskılı Devre Kartı (PCB)

Kurulum Yöntemi

Dedektör Arka Panel Kurulumu

Braket Kurulumu

1. Tavan Braketi Montajı (EN uyumlu değil)

   Not: Braketler isteğe bağlıdır.
2. Duvar Braketi Montajı


Kurulum İpuçları

18 m Lens

Evcil hayvan bağışıklık fonksiyonunu kullanmak için lütfen bir evcil hayvan maskesi takın.

1. Algılama Aralığı 85.9°
   52 bölge
   4 düzlem


EVCİL HAYVAN Tablosu

2. Montaj Yüksekliği
   Montaj yüksekliği 1,8 m ila 2,4 m aralığındadır.
   Not: EVCİL HAYVAN bağışıklığı 10 m'ye kadar ve üst görüş düzleminin altında bir yükseklikte mevcuttur.

Direnç Kablolaması

Dedektörün direnç kablolaması için iki yöntemi vardır:

1. ALARM/TAMPER başlık pinlerinde Hat Sonu direncini (Kontrol paneline bağlı) seçmek için başlıkları kullanma.
2. Bir direnç (Kontrol paneline bağlı) seçin ve direnci dedektörün ALARM/TAMPER kablolama portlarına ekleyin.

Not: EOL (Kullanım Ömrü Sonu) kablolaması kullanılmıyorsa, başlıkları KAPALI bırakın. Başlıklar ve başlık pinleri eşleşmiyorsa, başlığı zorlamayın, direnci kablolamak için lütfen 2. yöntemi seçin. Yöntem 1 ve yöntem 2, ALARM/TAMPER üzerinde aynı anda kullanılmamalıdır.

1. Alarm Direnci
   1K,
   2K2,
   4K7,
   5K6,
   8K2

2. Sabotaj Direnci
   5K6,
   4K7,
   2K2,
   1K


Bağlantı Türünü Seçin

1. Normalde Kapalı
   1. Alarm Kontrol Paneli

   2. Dedektör
2. Tek Hat Sonu Kablolaması
   1. Alarm Kontrol Paneli

   2. Dedektör
      Bağlantı örneği gösterir:
      1. Normal: 1K
      2. Alarm: Sonsuz
      3. Sabotaj: 0 K
3. Çift Hat Sonu Kablolaması
   1. Alarm Kontrol Paneli

   2. Dedektör
      Bağlantı örneği gösterir:
      1. Normal: 1K
      2. Alarm: 2K
      3. Sabotaj: 0 K veya sonsuz
4. Tek Girişe İki Çift Hat Sonu Dedektörü
   1. Alarm Kontrol Paneli


Güç Verme

Açıldıktan sonra, gösterge hızla yanıp söner. Dedektör kendi kendini test etmeyi tamamladıktan sonra, dedektör hareket algılayana kadar LED göstergesi söner.

Boyut ve Ağırlık

Teknik Özellikler
