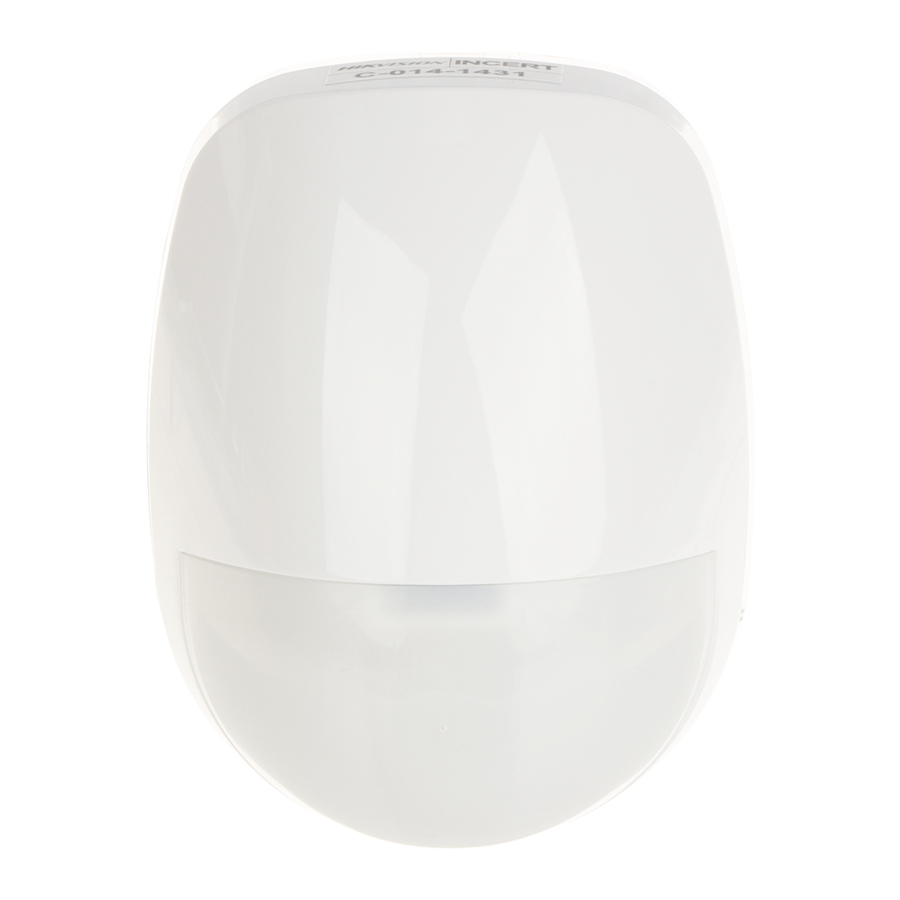

Manuali i Detektorit Dixhital PIR 18m HIKVISION DS-PDP18-EG2

Hyrje

Manuali përfshin udhëzime për përdorimin dhe menaxhimin e Produktit. Fotografitë, tabelat, imazhet dhe të gjitha informatat e tjera këtu e tutje janë vetëm përshkrim dhe shpjegim. Informacioni i përfshirë në Manual mund të ndryshojë, pa paralajmërim, për shkak të përditësimeve të firmuerit ose arsyeve të tjera. Ju lutemi gjeni versionin më të fundit të këtij Manuali në faqen e internetit të Hikvision (https://www.hikvision.com/). Ju lutemi përdorni këtë Manual me udhëzimet dhe ndihmën e profesionistëve të trajnuar në mbështetjen e Produktit.
Hikvision dhe markat tregtare dhe logot e tjera të Hikvision janë pronë e Hikvision në juridiksione të ndryshme.
Markat tregtare dhe logot e tjera të përmendura janë pronë e pronarëve të tyre përkatës.

Çmontimi i Detektorit

Pllaka e Qarkut të Shtypur (PCB)

Metoda e Instalimit

Instalimi i Prapavijës së Detektorit

Instalimi i Mbajtëses

1. Montimi i Mbajtëses së Tavanit (Jo në përputhje me EN)

   Shënim: Mbajtëset janë opsionale.
2. Montimi i Mbajtëses së Murit


Këshilla për Instalimin

Lente 18 m

Për të përdorur funksionin e imunitetit ndaj kafshëve shtëpiake, ju lutemi instaloni një maskë për kafshët shtëpiake.

1. Gama e Zbulimit 85.9°
   52 zona
   4 plane


Tabela PET

2. Lartësia e Montimit
   Gama e lartësisë së montimit nga 1.8 m deri në 2.4 m.
   Shënim: Imuniteti PET është i disponueshëm deri në 10 m dhe në një lartësi që është nën planin e sipërm të shikimit.

Telëzimi i Rezistencës

Detektori ka dy metoda për telëzimin e rezistencës:

1. Përdorimi i kokave për të zgjedhur rezistencën End of Line (në varësi të panelit të kontrollit) në kunjat e kokës ALARM/TAMPER.
2. Zgjidhni një rezistencë (në varësi të panelit të kontrollit) dhe shtoni rezistencën në portat e telëzimit ALARM/TAMPER të detektorit.

Shënim: Nëse nuk përdoret telëzimi EOL (End of Life), lëreni kokën OFF (fikur). Nëse kokat dhe kunjat e kokës nuk përputhen, mos e detyroni kokën, ju lutemi zgjidhni metodën 2 për të lidhur rezistencën. Metoda 1 dhe metoda 2 nuk duhet të përdoren në ALARM/TAMPER në të njëjtën kohë.

1. Rezistenca e Alarmit
   1K,
   2K2,
   4K7,
   5K6,
   8K2

2. Rezistenca e Sabotimit
   5K6,
   4K7,
   2K2,
   1K


Zgjidhni Llojin e Lidhjes

1. Normalisht e Mbyllur
   1. Paneli i Kontrollit të Alarmit

   2. Detektori
2. Telëzimi i Vetëm End of Line
   1. Paneli i Kontrollit të Alarmit

   2. Detektori
      Lidhja tregon shembullin:
      1. Normal: 1K
      2. Alarm: Pafundësi
      3. Sabotim: 0 K
3. Telëzimi i Dyfishtë End of Line
   1. Paneli i Kontrollit të Alarmit

   2. Detektori
      Lidhja tregon shembullin:
      1. Normal: 1K
      2. Alarm: 2K
      3. Sabotim: 0 K ose pafundësi
4. Dy Detektorë të Dyfishtë End of Line në Një Hyrje
   1. Paneli i Kontrollit të Alarmit


Ndizet

Pasi të ndizet, treguesi pulson shpejt. Pasi të përfundojë vetë-testi i detektorit, treguesi LED do të fiket derisa detektori të zbulojë lëvizje.

Dimensioni dhe Pesha

Specifikimi Teknik
