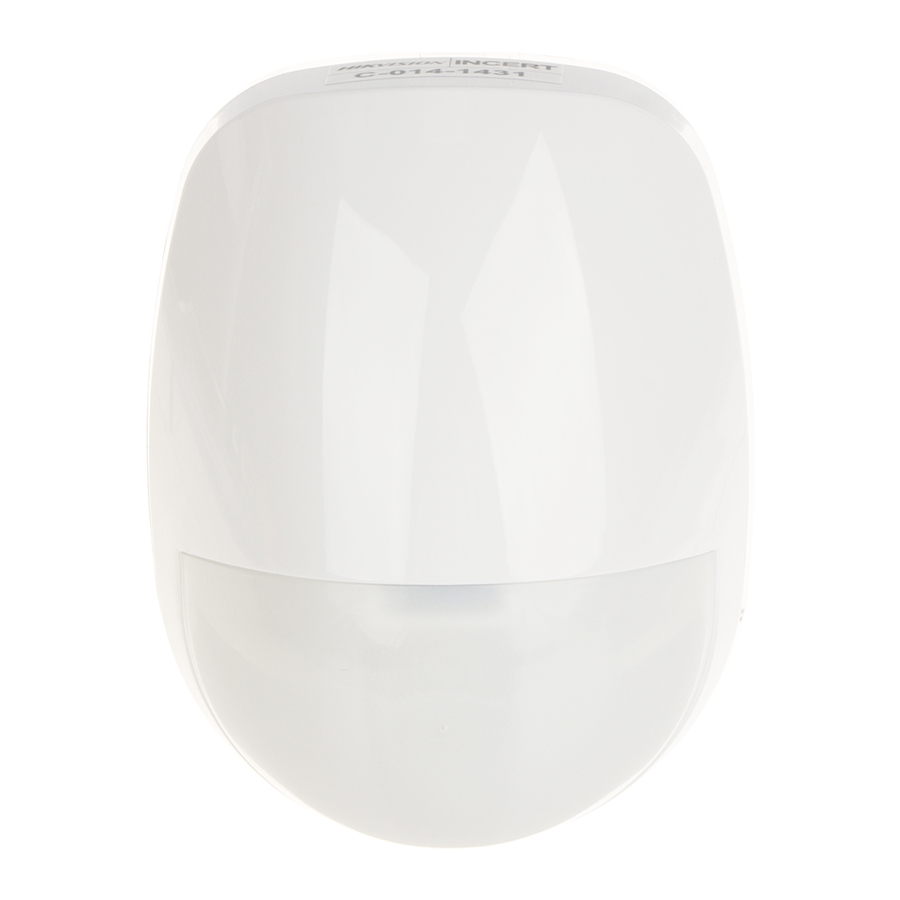

HIKVISION DS-PDP18-EG2 - 18m Digital PIR -ilmaisimen käyttöohje

Johdanto

Tämä käyttöohje sisältää ohjeet tuotteen käyttämiseen ja hallintaan. Kuvat, kaaviot, kuvat ja kaikki muut tiedot ovat tässä vain kuvausta ja selitystä varten. Käyttöohjeen sisältö voi muuttua ilman erillistä ilmoitusta esimerkiksi laiteohjelmistopäivitysten tai muiden syiden vuoksi. Löydät tämän käyttöohjeen uusimman version Hikvisionin verkkosivuilta (https://www.hikvision.com/). Käytä tätä käyttöohjetta yhdessä tuotteen tukemiseen koulutettujen ammattilaisten ohjauksen ja avun kanssa.
Hikvision ja muut Hikvisionin tavaramerkit ja logot ovat Hikvisionin omaisuutta eri lainkäyttöalueilla.
Muut mainitut tavaramerkit ja logot ovat omistajiensa omaisuutta.

Ilmaisimen purkaminen

Painettu piirilevy (PCB)

Asennustapa

Ilmaisimen taustalevyn asennus

Kiinnikkeen asennus

1. Kattokiinnikkeen asennus (ei EN-standardin mukainen)

   Huomautus: Kiinnikkeet ovat valinnaisia.
2. Seinäkiinnikkeen asennus


Asennusvinkkejä

18 metrin linssi

Käytä lemmikkieläinten tunnistuksen ohitustoimintoa asentamalla lemmikkimaski.

1. Tunnistusalue 85,9°
   52 vyöhykettä
   4 tasoa


Lemmikkitaulukko

2. Asennuskorkeus
   Asennuskorkeus 1,8–2,4 m.
   Huomautus: Lemmikkieläinten tunnistuksen ohitus on käytettävissä 10 metriin asti ja korkeudella, joka on näkymän ylätason alapuolella.

Vastuksen johdotus

Ilmaisimessa on kaksi vastuksen johdotustapaa:

1. Valitse rivin lopun vastus (ohjauspaneelista riippuen) käyttämällä liittimiä ALARM/TAMPER-liitinpisteissä.
2. Valitse vastus (ohjauspaneelista riippuen) ja lisää vastus ilmaisimen ALARM/TAMPER-johdotusportteihin.

Huomautus: Jos EOL (End of Life) -johdotusta ei käytetä, jätä liittimet OFF-asentoon. Jos liittimet ja liitinpisteet eivät täsmää, älä pakota liitintä, vaan valitse tapa 2 vastuksen johdottamiseksi. Tapaa 1 ja tapaa 2 ei pidä käyttää ALARM/TAMPER-liittimissä samanaikaisesti.

1. Hälytysvastus
   1K,
   2K2,
   4K7,
   5K6,
   8K2

2. Peukalointivastus
   5K6,
   4K7,
   2K2,
   1K


Valitse liitäntätyyppi

1. Normaalisti suljettu
   1. Hälytyksen ohjauspaneeli

   2. Ilmaisin
2. Yksinkertainen rivin lopun johdotus
   1. Hälytyksen ohjauspaneeli

   2. Ilmaisin
      Liitäntä näyttää esimerkin:
      1. Normaali: 1K
      2. Hälytys: Ääretön
      3. Peukalointi: 0 K
3. Kaksinkertainen rivin lopun johdotus
   1. Hälytyksen ohjauspaneeli

   2. Ilmaisin
      Liitäntä näyttää esimerkin:
      1. Normaali: 1K
      2. Hälytys: 2K
      3. Peukalointi: 0 K tai ääretön
4. Kaksi kaksinkertaista rivin lopun ilmaisinta yhteen tuloon
   1. Hälytyksen ohjauspaneeli


Virran kytkeminen

Virran kytkemisen jälkeen merkkivalo vilkkuu nopeasti. Kun ilmaisimen itsetestaus on valmis, LED-merkkivalo sammuu, kunnes ilmaisin havaitsee liikettä.

Mitat ja paino

Tekniset tiedot

Lisätietoja: www.recyclethis.info
