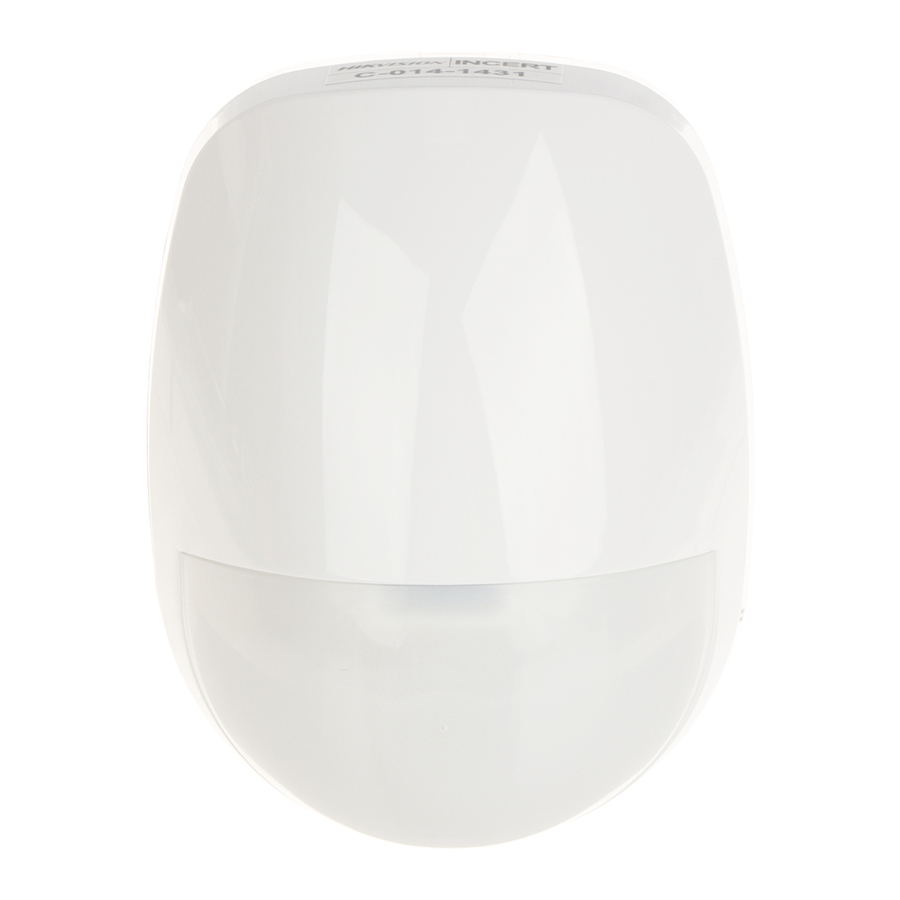

Manual del detector PIR digital de 18 m HIKVISION DS-PDP18-EG2

Introducción

El manual incluye instrucciones para el uso y la gestión del producto. Las imágenes, gráficos y cualquier otra información que aparezca a continuación tienen fines meramente descriptivos y explicativos. La información contenida en el manual está sujeta a cambios sin previo aviso debido a actualizaciones del firmware u otros motivos. Encuentre la versión más reciente de este manual en el sitio web de Hikvision (https://www.hikvision.com/). Utilice este manual con la orientación y la asistencia de profesionales capacitados para brindar soporte al producto.
Hikvision y otras marcas comerciales y logotipos de Hikvision son propiedad de Hikvision en varias jurisdicciones.
Las demás marcas comerciales y logotipos mencionados son propiedad de sus respectivos dueños.

Desmontaje del detector

La placa de circuito impreso (PCB)

Método de instalación

Instalación del panel posterior del detector

Instalación del soporte

1. Montaje del soporte de techo (no cumple con la norma EN)

   Nota: Los soportes son opcionales.
2. Montaje del soporte de pared


Sugerencias de instalación

La lente de 18 m

Para usar la función de inmunidad para mascotas, instale una máscara para mascotas.

1. Rango de detección 85.9°
   52 zonas
   4 planos


Tabla de mascotas

2. Altura de montaje
   Rango de altura de montaje de 1,8 m a 2,4 m.
   Nota: La inmunidad para mascotas está disponible hasta 10 m y a una altura inferior al plano de visión superior.

Cableado de la resistencia

El detector tiene dos métodos para el cableado de la resistencia:

1. Uso de conectores para seleccionar la resistencia de fin de línea (dependiente del panel de control) en los pines del conector ALARM/TAMPER.
2. Seleccione una resistencia (dependiente del panel de control) y agregue la resistencia a los puertos de cableado ALARM/TAMPER del detector.

Nota: Si no se utiliza el cableado EOL (fin de vida útil), deje los conectores en OFF (apagado). Si los conectores y los pines del conector no coinciden, no fuerce el conector, seleccione el método 2 para cablear la resistencia. El método 1 y el método 2 no deben utilizarse en ALARM/TAMPER al mismo tiempo.

1. Resistencia de alarma
   1K,
   2K2,
   4K7,
   5K6,
   8K2

2. Resistencia de manipulación
   5K6,
   4K7,
   2K2,
   1K


Elija el tipo de conexión

1. Normalmente cerrado
   1. Panel de control de alarma

   2. Detector
2. Cableado de fin de línea único
   1. Panel de control de alarma

   2. Detector
      La conexión muestra el ejemplo:
      1. Normal: 1K
      2. Alarma: Infinita
      3. Manipulación: 0 K
3. Cableado de fin de línea doble
   1. Panel de control de alarma

   2. Detector
      La conexión muestra el ejemplo:
      1. Normal: 1K
      2. Alarma: 2K
      3. Manipulación: 0 K o infinita
4. Dos detectores de fin de línea doble a una entrada
   1. Panel de control de alarma


Encendido

Después de encenderlo, el indicador parpadea rápidamente. Una vez que se completa la autoprueba del detector, el indicador LED se apaga hasta que el detector detecta movimiento.
