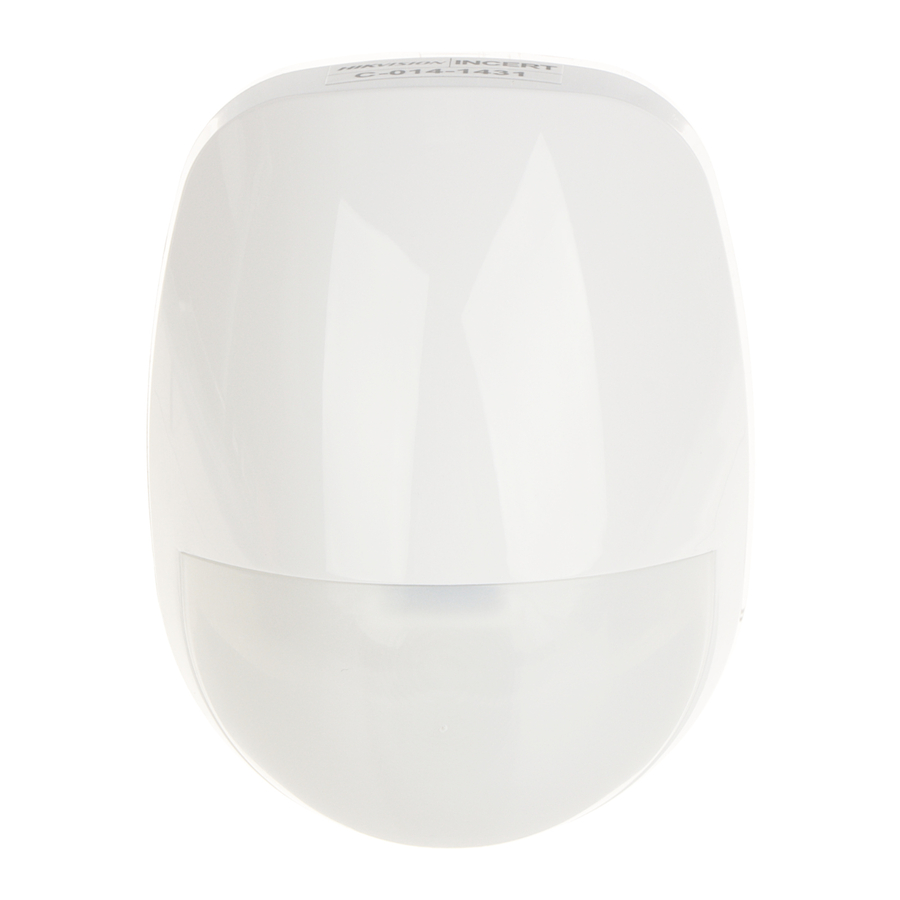

HIKVISION DS-PDP18-EG2 - 18m Digital PIR Detektori Qo'llanmasi

Kirish

Qo'llanma Mahsulotni ishlatish va boshqarish bo'yicha ko'rsatmalarni o'z ichiga oladi. Rasmlar, diagrammalar, tasvirlar va boshqa barcha ma'lumotlar faqat tavsif va tushuntirish uchun mo'ljallangan. Qo'llanmada keltirilgan ma'lumotlar dasturiy ta'minot yangilanishlari yoki boshqa sabablarga ko'ra ogohlantirilmasdan o'zgartirilishi mumkin. Ushbu Qo'llanmaning eng so'nggi versiyasini Hikvision veb-saytida topishingiz mumkin (https://www.hikvision.com/). Iltimos, ushbu Qo'llanmani Mahsulotni qo'llab-quvvatlash bo'yicha o'qitilgan mutaxassislarning yo'l-yo'riqlari va yordami bilan ishlating.
Hikvision va boshqa Hikvision savdo belgilari va logotiplari turli yurisdiktsiyalarda Hikvision mulki hisoblanadi.
Boshqa tilga olingan savdo belgilari va logotiplar tegishli egalarining mulki hisoblanadi.

Detektorni qismlarga ajratish

Bosma plata (PCB)

O'rnatish usuli

Detektor orqa panelini o'rnatish

Qavsni o'rnatish

1. Shift qavsini o'rnatish (EN standartiga mos kelmaydi)

   Eslatma: Qavslar ixtiyoriy.
2. Devor qavsini o'rnatish


O'rnatish bo'yicha maslahatlar

18 m linza

Uy hayvonlariga immunitet funksiyasidan foydalanish uchun, iltimos, uy hayvonlari uchun niqobni o'rnating.

1. Aniqlash diapazoni 85.9°
   52 zona
   4 tekislik


UY HAYVONLARI jadvali

2. O'rnatish balandligi
   O'rnatish balandligi 1,8 m dan 2,4 m gacha.
   Eslatma: UY HAYVONLARIGA immunitet 10 m gacha va ko'rishning yuqori tekisligidan pastroq balandlikda mavjud.

Rezistor simlari

Detektor rezistor simlari uchun ikkita usulga ega:

1. ALARM/TAMPER sarlavha pinlarida Line qarshiligining oxirini (boshqaruv paneli bog'liq) tanlash uchun sarlavhalardan foydalanish.
2. Qarshilikni tanlang (boshqaruv paneli bog'liq) va rezistorni detektorning ALARM/TAMPER simlar portlariga qo'shing.

Eslatma: Agar EOL (End of Life) simlari ishlatilmasa, sarlavhalarni OFF (o'chirilgan) holatda qoldiring. Agar sarlavhalar va sarlavha pinlari mos kelmasa, sarlavhani majburlamang, iltimos, rezistorni ulash uchun 2-usulni tanlang. 1-usul va 2-usulni bir vaqtning o'zida ALARM/TAMPERda ishlatmaslik kerak.

1. Signal qarshiligi
   1K,
   2K2,
   4K7,
   5K6,
   8K2

2. Tamper qarshiligi
   5K6,
   4K7,
   2K2,
   1K


Ulanish turini tanlang

1. Odatda yopiq
   1. Signal boshqaruv paneli

   2. Detektor
2. Bitta Line simining oxiri
   1. Signal boshqaruv paneli

   2. Detektor
      Ulanish misolni ko'rsatadi:
      1. Normal: 1K
      2. Signal: Cheksiz
      3. Tamper: 0 K
3. Ikkita Line simining oxiri
   1. Signal boshqaruv paneli

   2. Detektor
      Ulanish misolni ko'rsatadi:
      1. Normal: 1K
      2. Signal: 2K
      3. Tamper: 0 K yoki cheksiz
4. Bitta kirishga ikkita Line detektorining ikkita oxiri
   1. Signal boshqaruv paneli


Quvvatni yoqish

Quvvat yoqilgandan so'ng, indikator tez miltillaydi. Detektor o'zini o'zi sinovdan o'tkazgandan so'ng, LED indikatori detektor harakatni aniqlamaguncha o'chadi.

O'lcham va vazn

Texnik xususiyatlar
