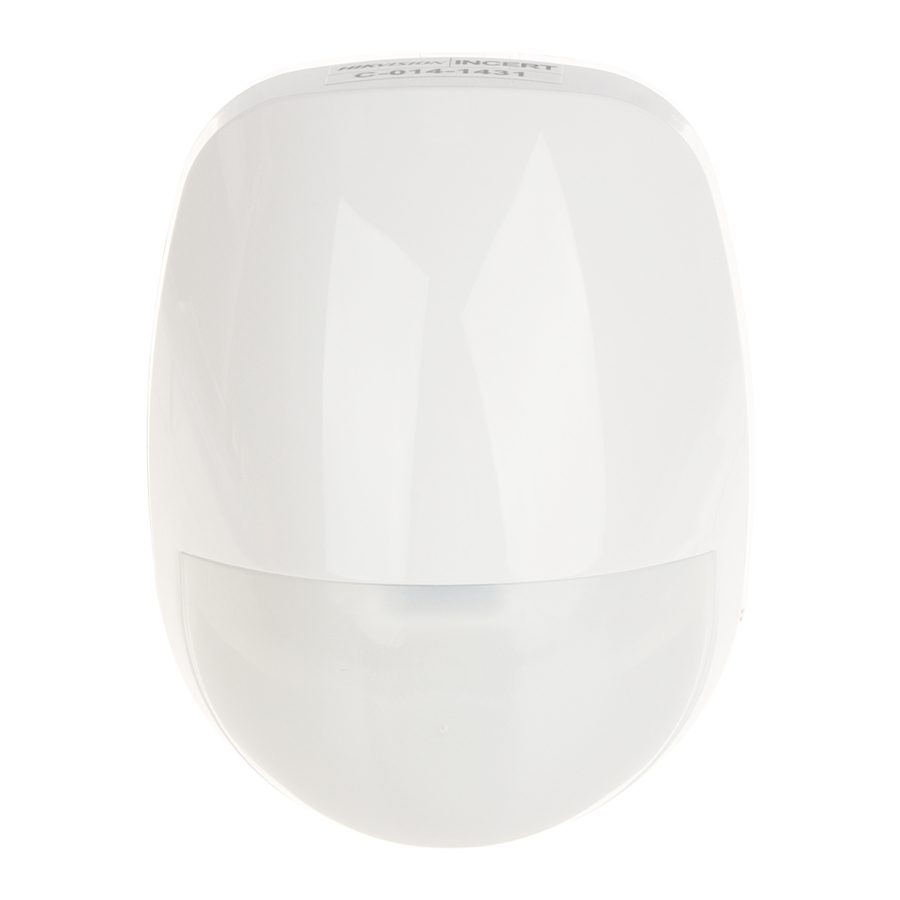

HIKVISION DS-PDP18-EG2 - Handbuch für digitalen PIR-Melder 18m

Einleitung

Das Handbuch enthält Anweisungen zur Verwendung und Verwaltung des Produkts. Bilder, Diagramme, Abbildungen und alle anderen Informationen dienen hierin nur zur Beschreibung und Erläuterung. Die in diesem Handbuch enthaltenen Informationen können aufgrund von Firmware-Updates oder anderen Gründen ohne vorherige Ankündigung geändert werden. Die neueste Version dieses Handbuchs finden Sie auf der Hikvision-Website (https://www.hikvision.com/). Bitte verwenden Sie dieses Handbuch unter Anleitung und mit Unterstützung von Fachleuten, die für die Unterstützung des Produkts geschult sind.
Hikvision und andere Marken und Logos von Hikvision sind Eigentum von Hikvision in verschiedenen Jurisdiktionen.
Andere erwähnte Marken und Logos sind Eigentum ihrer jeweiligen Inhaber.

Demontage des Melders

Die Leiterplatte (PCB)

Installationsmethode

Installation der Melder-Rückplatte

Halterungsinstallation

1. Deckenhalterung (Nicht EN-konform)

   Hinweis: Halterungen sind optional.
2. Wandhalterung


Installationshinweise

Die 18-m-Linse

Um die Haustierimmunfunktion zu nutzen, installieren Sie bitte eine Haustiermaske.

1. Erfassungsbereich 85.9°
   52 Zonen
   4 Ebenen


Haustiertabelle

2. Montagehöhe
   Montagehöhe von 1,8 m bis 2,4 m.
   Hinweis: Haustierimmunität ist bis zu 10 m und in einer Höhe verfügbar, die unterhalb der oberen Sichtebene liegt.

Widerstandsverdrahtung

Der Melder bietet zwei Methoden für die Widerstandsverdrahtung:

1. Verwendung von Jumpern zur Auswahl des End-of-Line-Widerstands (Zentralenabhängig) an den ALARM/TAMPER-Jumperstiften.
2. Wählen Sie einen Widerstand (Zentralenabhängig) und fügen Sie den Widerstand den ALARM/TAMPER-Verdrahtungsanschlüssen des Melders hinzu.

Hinweis: Wenn keine EOL-Verdrahtung verwendet wird, lassen Sie die Jumper (Header) entfernt. Wenn die Jumper und die Jumper-Pins nicht übereinstimmen, erzwingen Sie den Jumper nicht, sondern wählen Sie Methode 2 zur Verdrahtung des Widerstands. Methode 1 und Methode 2 sollten nicht gleichzeitig für ALARM/TAMPER verwendet werden.

1. Alarmwiderstand
   1K,
   2K2,
   4K7,
   5K6,
   8K2

2. Sabotagewiderstand
   5K6,
   4K7,
   2K2,
   1K


Wählen Sie den Verbindungstyp

1. Normalerweise geschlossen
   1. Alarmzentrale

   2. Melder
2. Einzelne End-of-Line-Verdrahtung
   1. Alarmzentrale

   2. Melder
      Die Verbindung zeigt das Beispiel:
      1. Normal: 1K
      2. Alarm: Unendlich
      3. Sabotage: 0 K
3. Doppelte End-of-Line-Verdrahtung
   1. Alarmzentrale

   2. Melder
      Die Verbindung zeigt das Beispiel:
      1. Normal: 1K
      2. Alarm: 2K
      3. Sabotage: 0 K oder unendlich
4. Zwei Melder mit doppelter End-of-Line-Verdrahtung an einem Eingang
   1. Alarmzentrale


Einschalten

Nach dem Einschalten blinkt die Anzeige schnell. Sobald der Selbsttest des Melders abgeschlossen ist, erlischt die LED-Anzeige, bis der Melder eine Bewegung erkennt.

Abmessungen und Gewicht

Technische Spezifikationen
