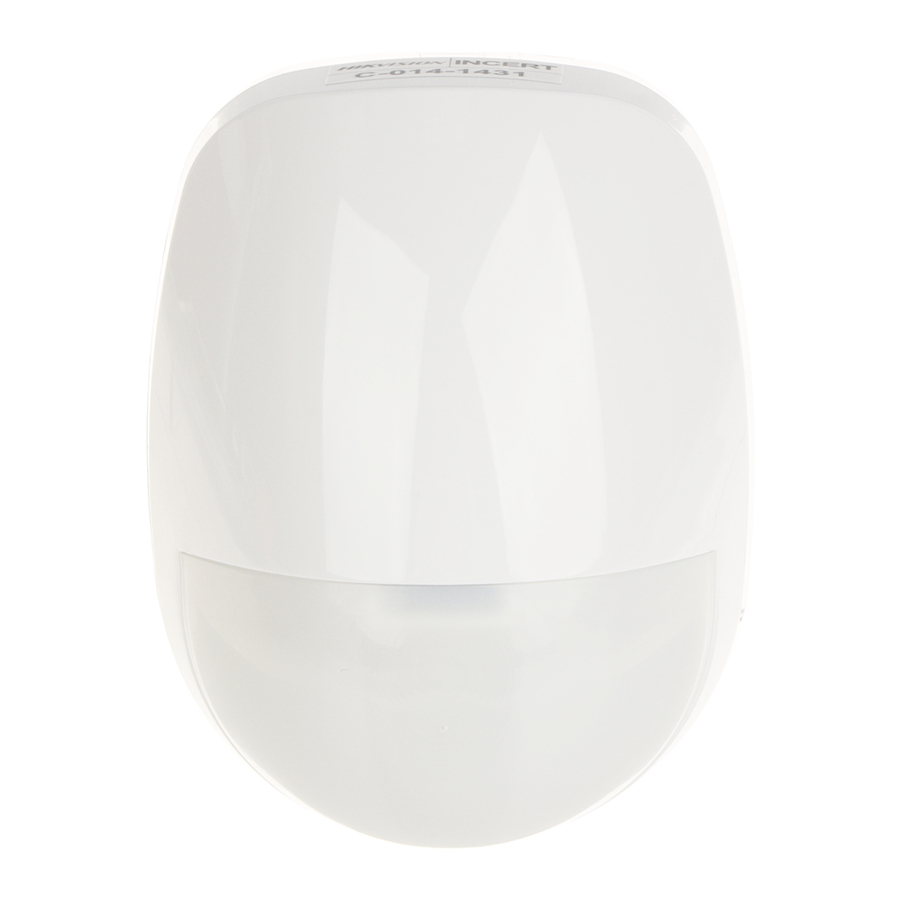

Manuale del rivelatore PIR digitale HIKVISION DS-PDP18-EG2 da 18 m

Introduzione

Il presente manuale include le istruzioni per l'uso e la gestione del prodotto. Immagini, grafici, figure e tutte le altre informazioni qui di seguito sono solo a scopo descrittivo ed esplicativo. Le informazioni contenute nel presente manuale sono soggette a modifiche senza preavviso a causa di aggiornamenti del firmware o altri motivi. Si prega di trovare l'ultima versione di questo manuale sul sito web di Hikvision (https://www.hikvision.com/). Si prega di utilizzare questo manuale con la guida e l'assistenza di professionisti formati nel supporto del prodotto.
Hikvision e altri marchi e loghi di Hikvision sono di proprietà di Hikvision in varie giurisdizioni.
Altri marchi e loghi menzionati sono di proprietà dei rispettivi proprietari.

Smontaggio del rivelatore

Il circuito stampato (PCB)

Metodo di installazione

Installazione della piastra posteriore del rivelatore

Installazione della staffa

1. Montaggio della staffa a soffitto (non conforme EN)

   Nota: le staffe sono opzionali.
2. Montaggio della staffa a parete


Suggerimenti per l'installazione

L'obiettivo da 18 m

Per utilizzare la funzione di immunità agli animali domestici, installare una maschera per animali domestici.

1. Raggio di rilevamento 85.9°
   52 zone
   4 piani


Tabella PET

2. Altezza di montaggio
   Intervallo di altezza di montaggio da 1,8 m a 2,4 m.
   Nota: l'immunità agli animali domestici è disponibile fino a 10 m e a un'altezza inferiore al piano visivo superiore.

Cablaggio del resistore

Il rivelatore ha due metodi per il cablaggio del resistore:

1. Utilizzo di connettori per selezionare la resistenza di fine linea (dipendente dal pannello di controllo) sui pin dell'intestazione ALARM/TAMPER.
2. Selezionare una resistenza (dipendente dal pannello di controllo) e aggiungere il resistore alle porte di cablaggio ALARM/TAMPER del rivelatore.

Nota: se il cablaggio EOL (End of Life) non viene utilizzato, lasciare i connettori OFF (spenti). Se i connettori e i pin dell'intestazione non corrispondono, non forzare il connettore, selezionare il metodo 2 per cablare il resistore. Il metodo 1 e il metodo 2 non devono essere utilizzati contemporaneamente su ALARM/TAMPER.

1. Resistenza allarme
   1K,
   2K2,
   4K7,
   5K6,
   8K2

2. Resistenza antimanomissione
   5K6,
   4K7,
   2K2,
   1K


Scegliere il tipo di connessione

1. Normalmente chiuso
   1. Pannello di controllo allarme

   2. Rivelatore
2. Cablaggio a terminazione singola
   1. Pannello di controllo allarme

   2. Rivelatore
      La connessione mostra l'esempio:
      1. Normale: 1K
      2. Allarme: Infinito
      3. Manomissione: 0 K
3. Cablaggio a doppia terminazione
   1. Pannello di controllo allarme

   2. Rivelatore
      La connessione mostra l'esempio:
      1. Normale: 1K
      2. Allarme: 2K
      3. Manomissione: 0 K o infinito
4. Due rivelatori a doppia terminazione a un ingresso
   1. Pannello di controllo allarme


Accensione

Dopo l'accensione, l'indicatore lampeggia rapidamente. Una volta completato l'autotest del rivelatore, l'indicatore LED si spegnerà fino a quando il rivelatore non rileva un movimento.
