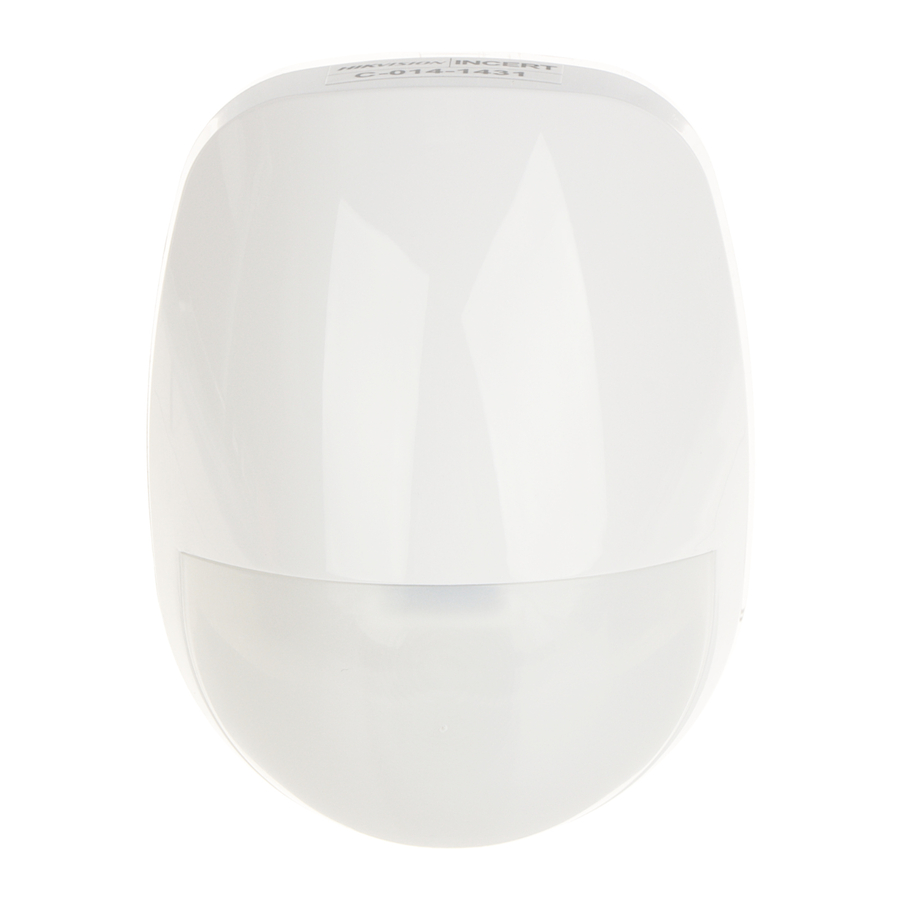

HIKVISION DS-PDP18-EG2 - Priručnik za digitalni PIR detektor 18m

Uvod

Priručnik sadrži upute za korištenje i upravljanje Proizvodom. Slike, grafikoni, slike i sve ostale informacije u nastavku služe samo za opis i objašnjenje. Informacije sadržane u Priručniku podložne su promjenama, bez prethodne najave, zbog ažuriranja firmvera ili drugih razloga. Najnoviju verziju ovog Priručnika potražite na web stranici Hikvision (https://www.hikvision.com/). Molimo koristite ovaj Priručnik uz vodstvo i pomoć stručnjaka obučenih za podršku Proizvodu.
Hikvision i drugi zaštitni znakovi i logotipi tvrtke Hikvision vlasništvo su tvrtke Hikvision u različitim jurisdikcijama.
Ostali spomenuti zaštitni znakovi i logotipi vlasništvo su njihovih vlasnika.

Rastavljanje detektora

Tiskana pločica (PCB)

Način ugradnje

Ugradnja stražnje ploče detektora

Ugradnja nosača

1. Postavljanje stropnog nosača (nije u skladu s EN)

   Napomena: Nosači su opcionalni.
2. Postavljanje zidnog nosača


Savjeti za ugradnju

Leća od 18 m

Za korištenje funkcije imunosti na kućne ljubimce, molimo instalirajte masku za kućne ljubimce.

1. Raspon detekcije 85.9°
   52 zone
   4 ravnine


Tablica za kućne ljubimce (PET Table)

2. Visina montaže
   Raspon visine montaže od 1.8 m do 2.4 m.
   Napomena: Imunitet na kućne ljubimce dostupan je do 10 m i na visini koja je ispod gornje ravnine pogleda.

Ožičenje otpornika

Detektor ima dvije metode za ožičenje otpornika:

1. Korištenje kratkospojnika za odabir otpora na kraju linije (ovisi o upravljačkoj ploči) na pinovima ALARM/TAMPER.
2. Odaberite otpor (ovisi o upravljačkoj ploči) i dodajte otpornik na priključke za ožičenje ALARM/TAMPER detektora.

Napomena: Ako se ne koristi EOL (End of Life) ožičenje, ostavite kratkospojnike isključene (OFF). Ako se kratkospojnici i pinovi kratkospojnika ne podudaraju, nemojte forsirati kratkospojnik, molimo odaberite metodu 2 za ožičenje otpornika. Metoda 1 i metoda 2 ne smiju se koristiti na ALARM/TAMPER u isto vrijeme.

1. Otpor alarma
   1K,
   2K2,
   4K7,
   5K6,
   8K2

2. Otpor sabotaže
   5K6,
   4K7,
   2K2,
   1K


Odaberite vrstu veze

1. Normalno zatvoreno (Normally Closed)
   1. Upravljačka ploča alarma

   2. Detektor
2. Jednostruko ožičenje na kraju linije (Single End of Line Wiring)
   1. Upravljačka ploča alarma

   2. Detektor
      Veza prikazuje primjer:
      1. Normalno (Normal): 1K
      2. Alarm: Beskonačno (Infinite)
      3. Sabotaža (Tamper): 0 K
3. Dvostruko ožičenje na kraju linije (Double End of Line Wiring)
   1. Upravljačka ploča alarma

   2. Detektor
      Veza prikazuje primjer:
      1. Normalno (Normal): 1K
      2. Alarm: 2K
      3. Sabotaža (Tamper): 0 K ili beskonačno (infinite)
4. Dva detektora s dvostrukim ožičenjem na kraju linije na jednom ulazu (Two Double End of Line Detectors to One Input)
   1. Upravljačka ploča alarma


Uključivanje

Nakon uključivanja, indikator brzo treperi. Nakon što se završi samotestiranje detektora, LED indikator će se ugasiti dok detektor ne detektira pokret.

Dimenzije i težina

Tehničke specifikacije

Za više informacija pogledajte: www.recyclethis.info
