HIKVISION DS-PDP18-EG2 - Manuel du Détecteur PIR Numérique 18m

Introduction

Le Manuel contient des instructions pour l'utilisation et la gestion du Produit. Les illustrations, graphiques, images et toutes les autres informations ci-après sont fournis à des fins de description et d'explication uniquement. Les informations contenues dans ce Manuel sont sujettes à modification, sans préavis, en raison de mises à jour du micrologiciel ou d'autres raisons. Veuillez trouver la dernière version de ce Manuel sur le site web de Hikvision (https://www.hikvision.com/). Veuillez utiliser ce Manuel avec les conseils et l'assistance de professionnels formés au support du Produit.
Hikvision et les autres marques et logos de Hikvision sont la propriété de Hikvision dans diverses juridictions.
Les autres marques et logos mentionnés sont la propriété de leurs propriétaires respectifs.

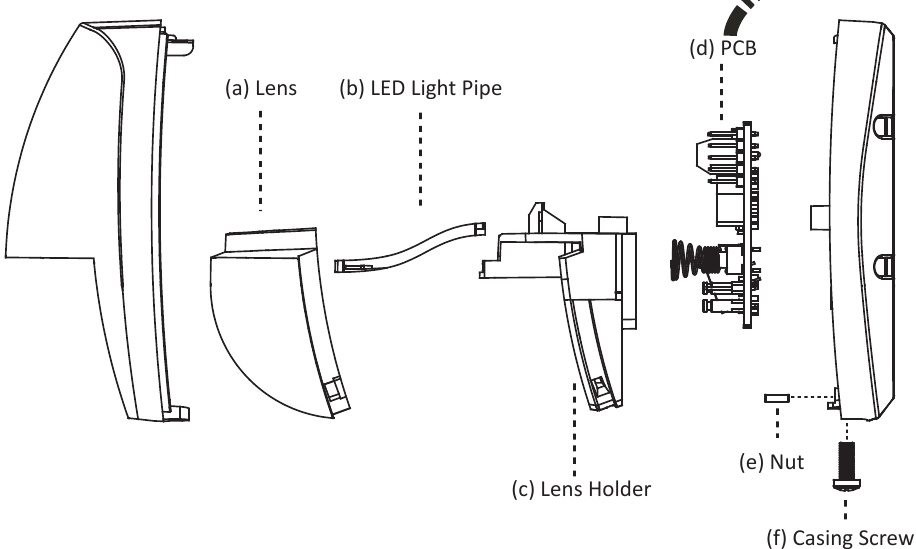

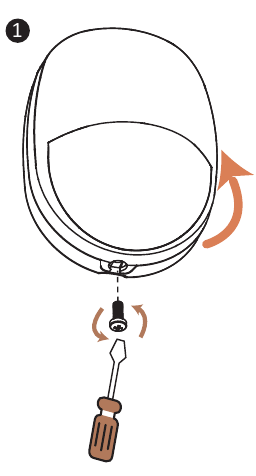

Démontage du Détecteur

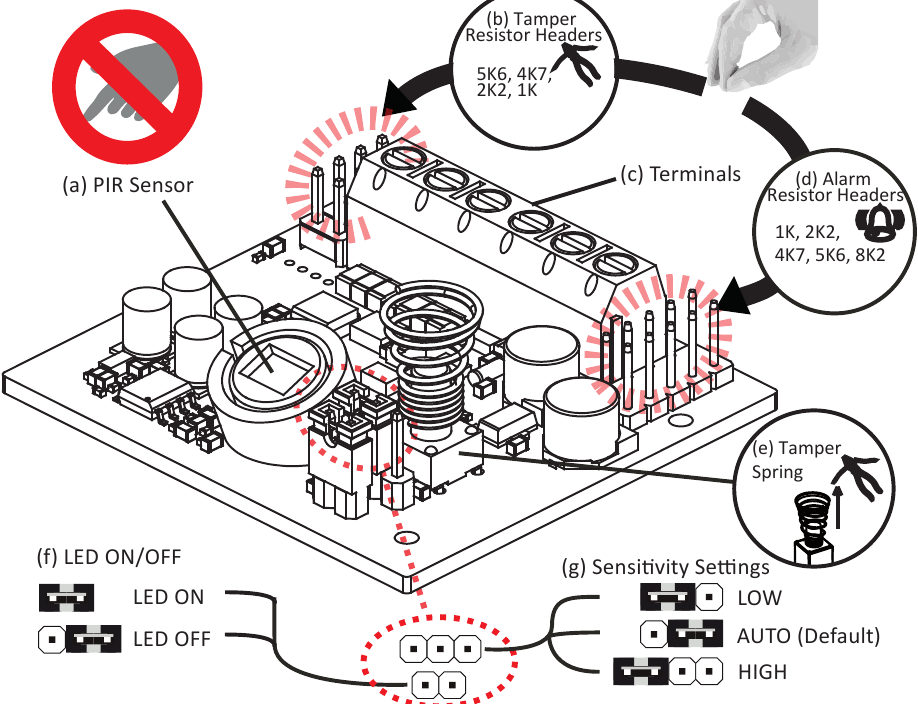

La Carte de Circuit Imprimé (PCB)

Méthode d'Installation

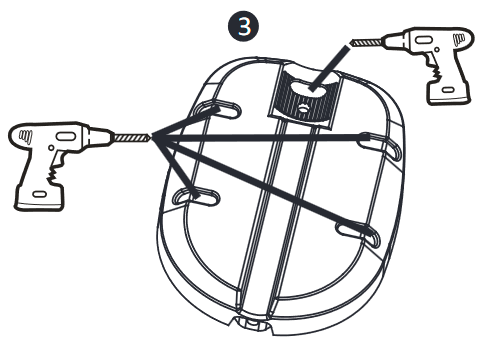

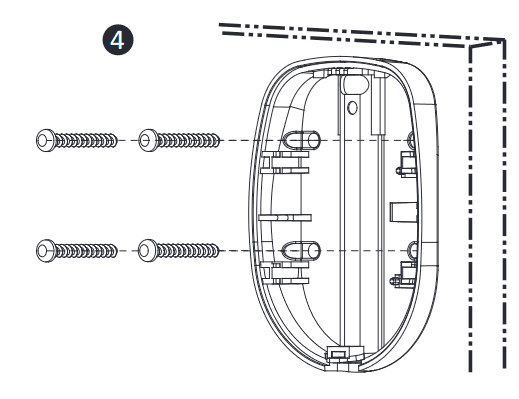

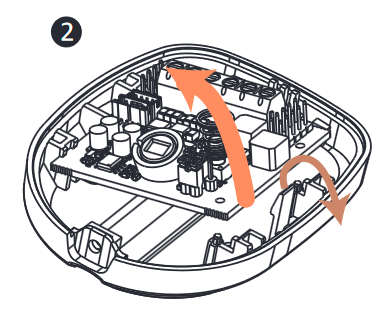

Installation du Fond de Boîtier du Détecteur

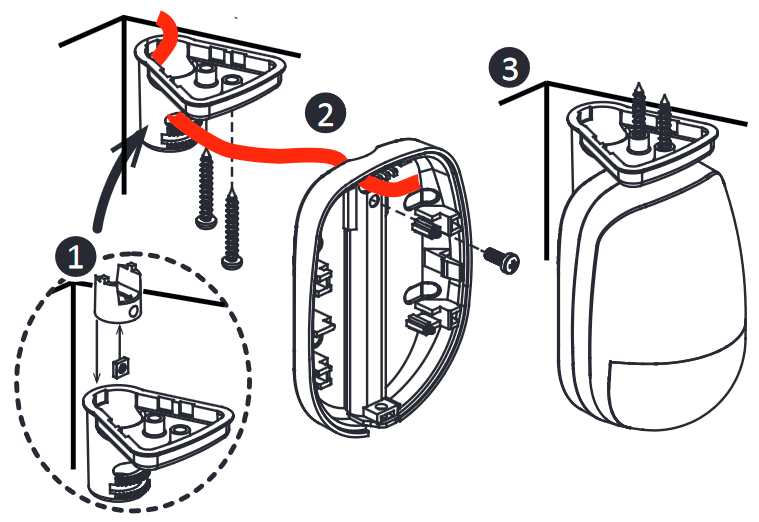

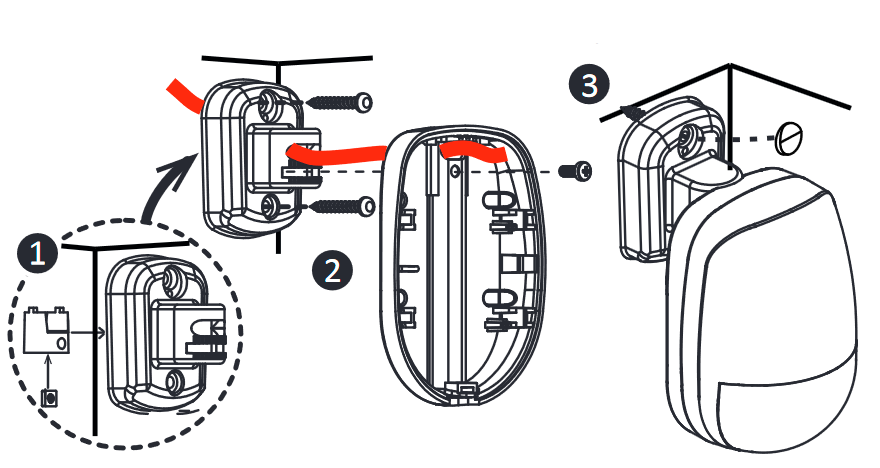

Installation du Support

1. Installation du Support de Plafond (Non conforme EN)

   Remarque : Les supports sont optionnels.
2. Installation du Support Mural

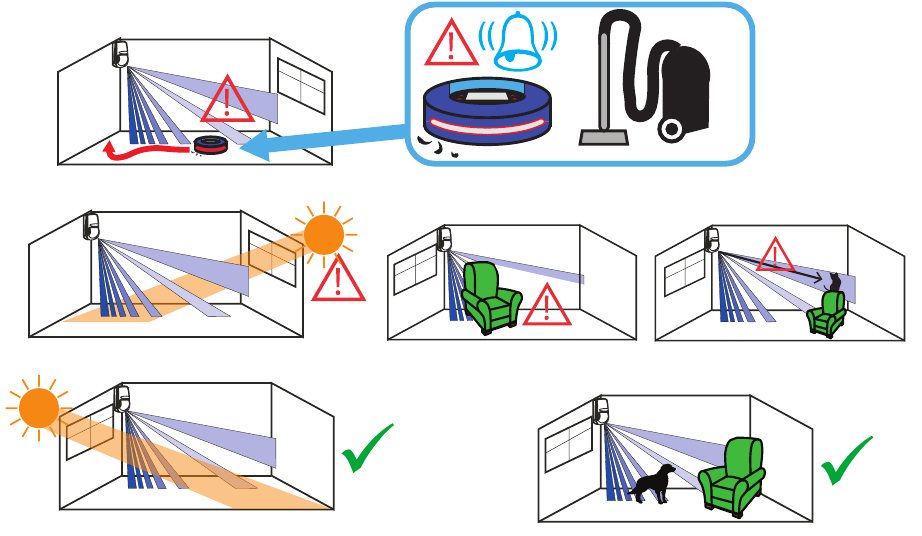

Conseils d'Installation

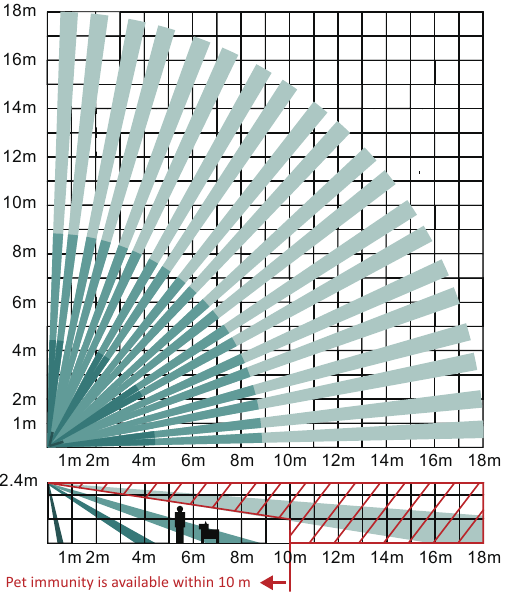

La Lentille de 18 m

Pour utiliser la fonction d'immunité aux animaux, veuillez installer un masque pour animaux.

1. Portée de Détection 85.9°
   52 zones
   4 plans


Tableau PET

2. Hauteur de Montage
   Plage de hauteur de montage de 1,8 m à 2,4 m.
   Remarque : L'immunité aux animaux est disponible jusqu'à 10 m et à une hauteur inférieure au plan de vision supérieur.

Câblage des Résistances

Le détecteur dispose de deux méthodes de câblage des résistances :

1. Utilisation de cavaliers pour sélectionner la résistance de fin de ligne (dépendante du panneau de contrôle) sur les broches des cavaliers ALARM/TAMPER.
2. Sélectionner une résistance (dépendante du panneau de contrôle) et ajouter la résistance aux ports de câblage ALARM/TAMPER du détecteur.

Remarque : Si le câblage EOL (Fin de Ligne) n'est pas utilisé, laissez les cavaliers DÉSACTIVÉS. Si les cavaliers et les broches des cavaliers ne correspondent pas, ne forcez pas le cavalier, veuillez sélectionner la méthode 2 pour câbler la résistance. La méthode 1 et la méthode 2 ne doivent pas être utilisées simultanément sur ALARM/TAMPER.

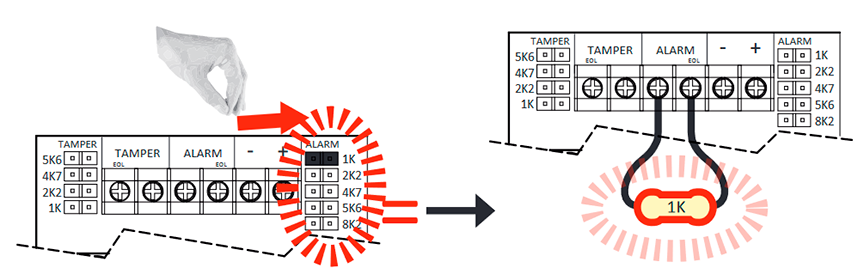

1. Résistance d'Alarme
   1K,
   2K2,
   4K7,
   5K6,
   8K2

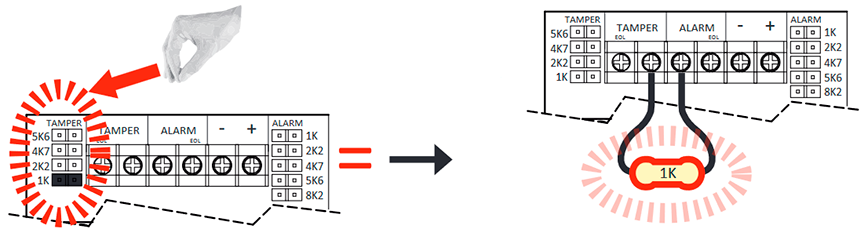

2. Résistance d'Autoprotection
   5K6,
   4K7,
   2K2,
   1K


Choisir le Type de Connexion

1. Normalement Fermé
   1. Panneau de Commande d'Alarme

   2. Détecteur

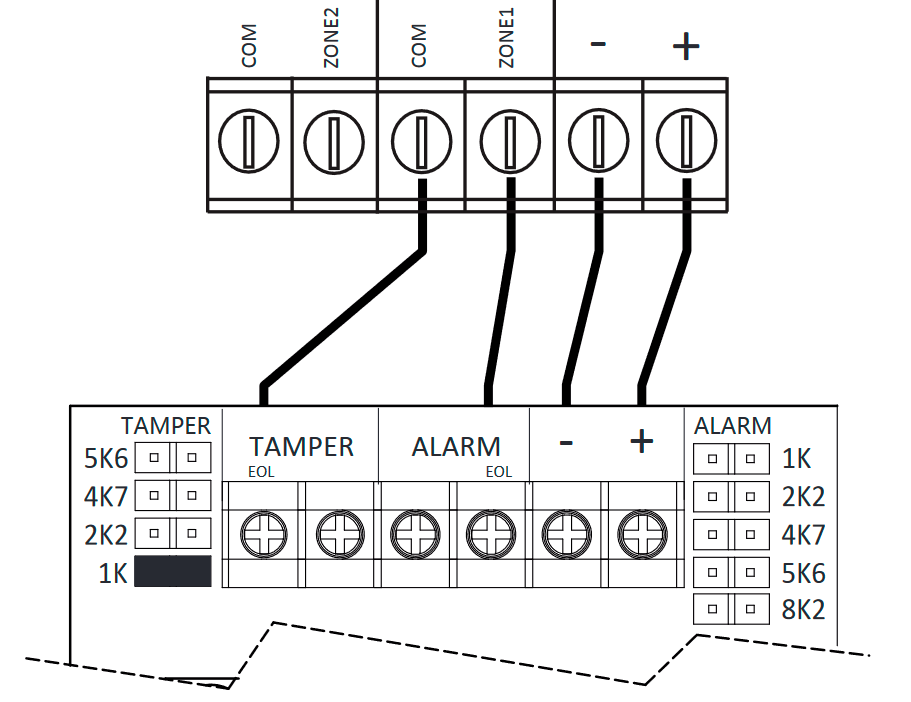

2. Câblage Simple Fin de Ligne
   1. Panneau de Commande d'Alarme

   2. Détecteur
      La connexion montre l'exemple :
      1. Normal : 1K
      2. Alarme : Infini
      3. Autoprotection : 0 K

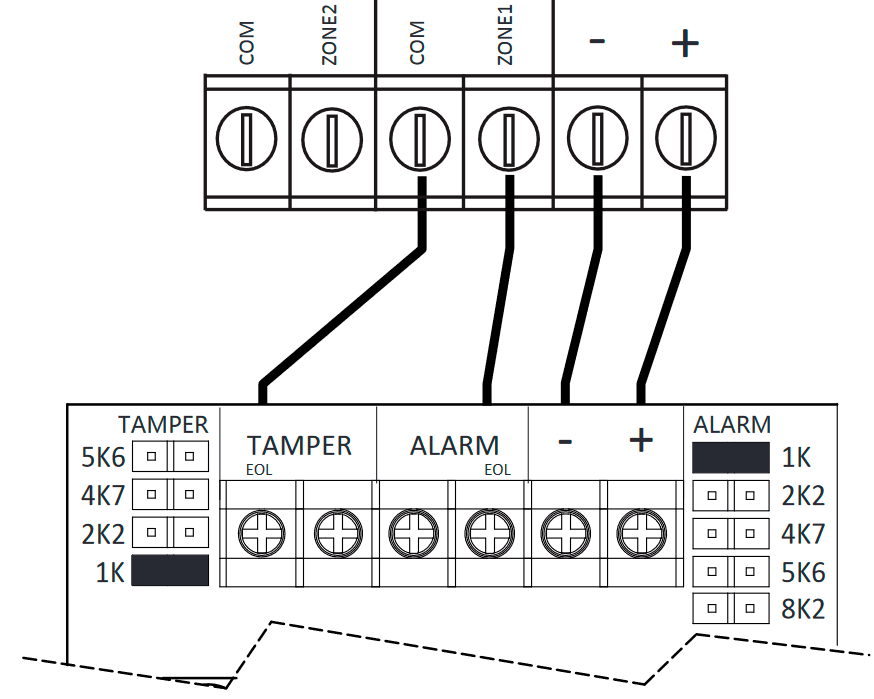

3. Câblage Double Fin de Ligne
   1. Panneau de Commande d'Alarme

   2. Détecteur
      La connexion montre l'exemple :
      1. Normal : 1K
      2. Alarme : 2K
      3. Autoprotection : 0 K ou infini

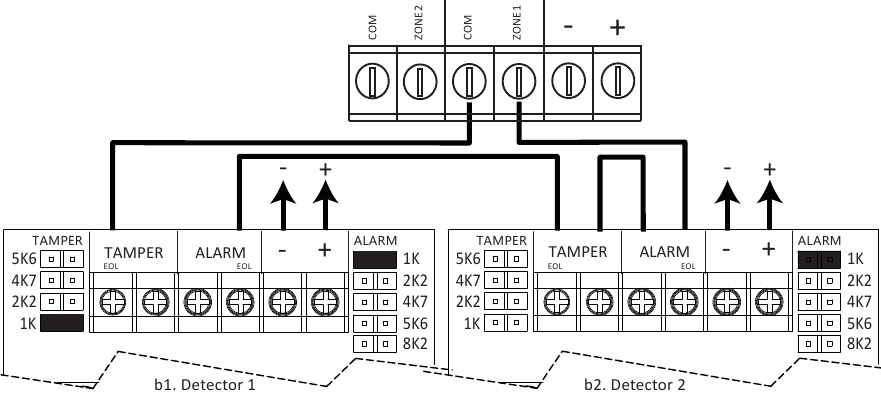

4. Deux Détecteurs Double Fin de Ligne sur une Seule Entrée
   1. Panneau de Commande d'Alarme

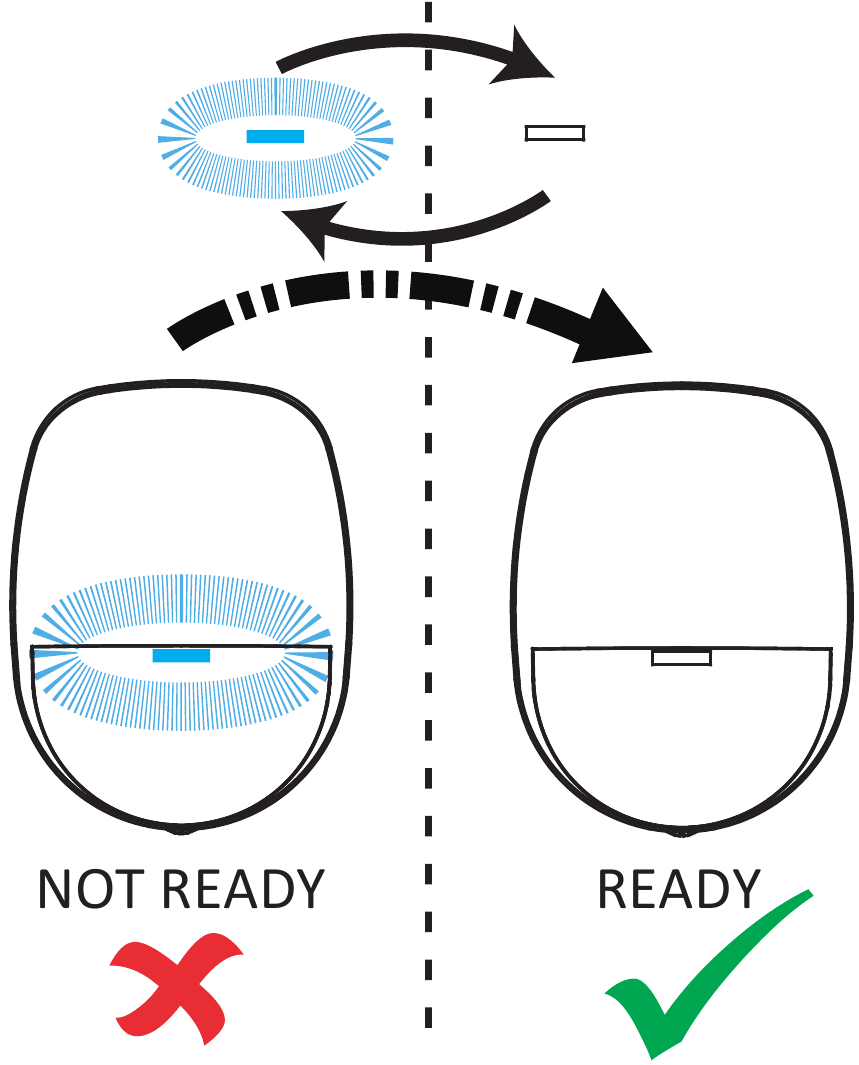

Mise sous Tension

Après la mise sous tension, l'indicateur clignote rapidement. Une fois l'auto-test du détecteur terminé, l'indicateur LED s'éteint jusqu'à ce que le détecteur détecte un mouvement.

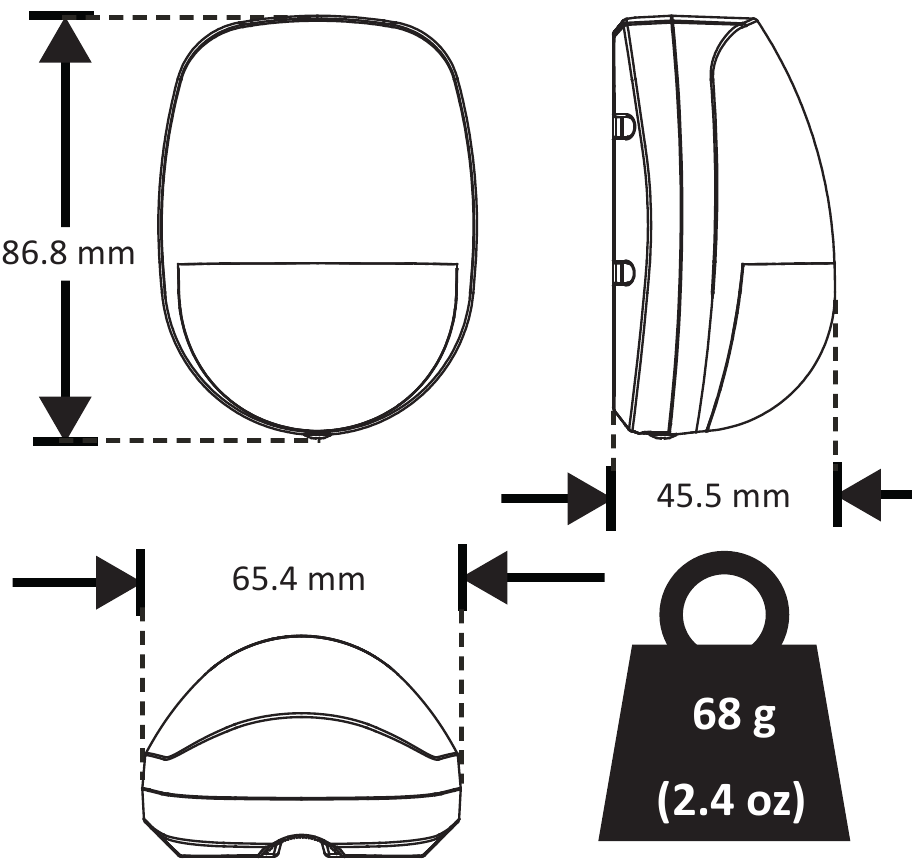

Dimensions et Poids

Spécifications Techniques

Pour plus d'informations, voir : www.recyclethis.info
