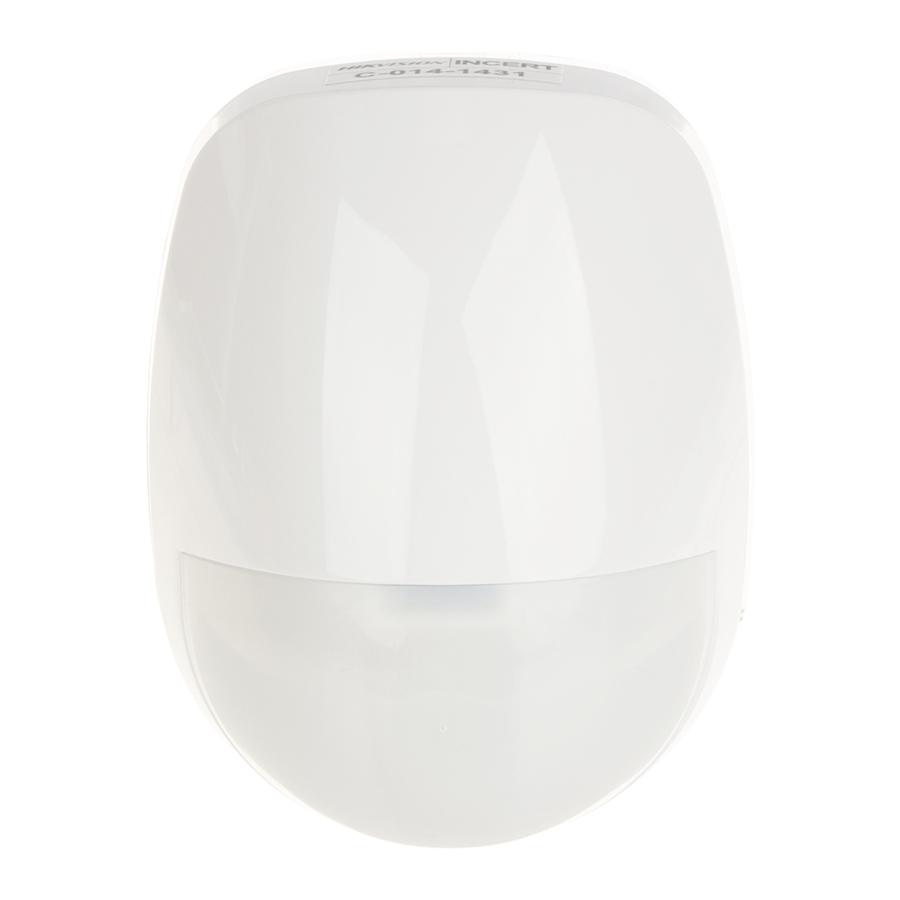

Manual do Detetor PIR Digital HIKVISION DS-PDP18-EG2 de 18 m

Introdução

O Manual inclui instruções para utilizar e gerir o Produto. As imagens, gráficos, figuras e todas as outras informações aqui apresentadas servem apenas para descrição e explicação. As informações contidas no Manual estão sujeitas a alterações, sem aviso prévio, devido a atualizações de firmware ou outros motivos. Encontre a versão mais recente deste Manual no site da Hikvision (https://www.hikvision.com/). Utilize este Manual com a orientação e assistência de profissionais formados no suporte ao Produto.
HIKVISION e outras marcas comerciais e logótipos da Hikvision são propriedade da Hikvision em várias jurisdições.
Outras marcas comerciais e logótipos mencionados são propriedade dos seus respetivos proprietários.

Desmontagem do Detetor

A Placa de Circuito Impresso (PCB)

Método de Instalação

Instalação da Placa Traseira do Detetor

Instalação do Suporte

1. Montagem do Suporte de Teto (Não compatível com EN)

   Nota: Os suportes são opcionais.
2. Montagem do Suporte de Parede


Dicas de Instalação

A Lente de 18 m

Para utilizar a função de imunidade a animais de estimação, instale uma máscara para animais de estimação.

1. Alcance de Deteção 85,9°
   52 zonas
   4 planos


Tabela de Animais de Estimação

2. Altura de Montagem
   Intervalo de altura de montagem de 1,8 m a 2,4 m.
   Nota: A imunidade a animais de estimação está disponível até 10 m e a uma altura inferior ao plano de visão superior.

Cablagem do Resistor

O detetor tem dois métodos para a cablagem do resistor:

1. Utilizar os conectores para selecionar a resistência de Fim de Linha (dependente do painel de controlo) nos pinos do conector ALARM/TAMPER.
2. Selecionar uma resistência (dependente do painel de controlo) e adicionar o resistor às portas de cablagem ALARM/TAMPER do detetor.

Nota: Se a cablagem EOL (Fim de Vida) não for utilizada, deixe os conectores DESLIGADOS. Se os conectores e os pinos do conector não corresponderem, não force o conector, selecione o método 2 para cablar o resistor. O método 1 e o método 2 não devem ser utilizados no ALARM/TAMPER ao mesmo tempo.

1. Resistência de Alarme
   1K,
   2K2,
   4K7,
   5K6,
   8K2

2. Resistência Anti-adulteração
   5K6,
   4K7,
   2K2,
   1K


Escolher o Tipo de Ligação

1. Normalmente Fechado
   1. Painel de Controlo de Alarme

   2. Detetor
2. Cablagem de Fim de Linha Único
   1. Painel de Controlo de Alarme

   2. Detetor
      A ligação mostra o exemplo:
      1. Normal: 1K
      2. Alarme: Infinito
      3. Anti-adulteração: 0 K
3. Cablagem de Fim de Linha Duplo
   1. Painel de Controlo de Alarme

   2. Detetor
      A ligação mostra o exemplo:
      1. Normal: 1K
      2. Alarme: 2K
      3. Anti-adulteração: 0 K ou infinito
4. Dois Detetores de Fim de Linha Duplo para Uma Entrada
   1. Painel de Controlo de Alarme


Ligar

Após ligar, o indicador pisca rapidamente. Assim que o autoteste do detetor for concluído, o indicador LED apaga-se até que o detetor detete movimento.

Dimensão e Peso

Especificação Técnica
