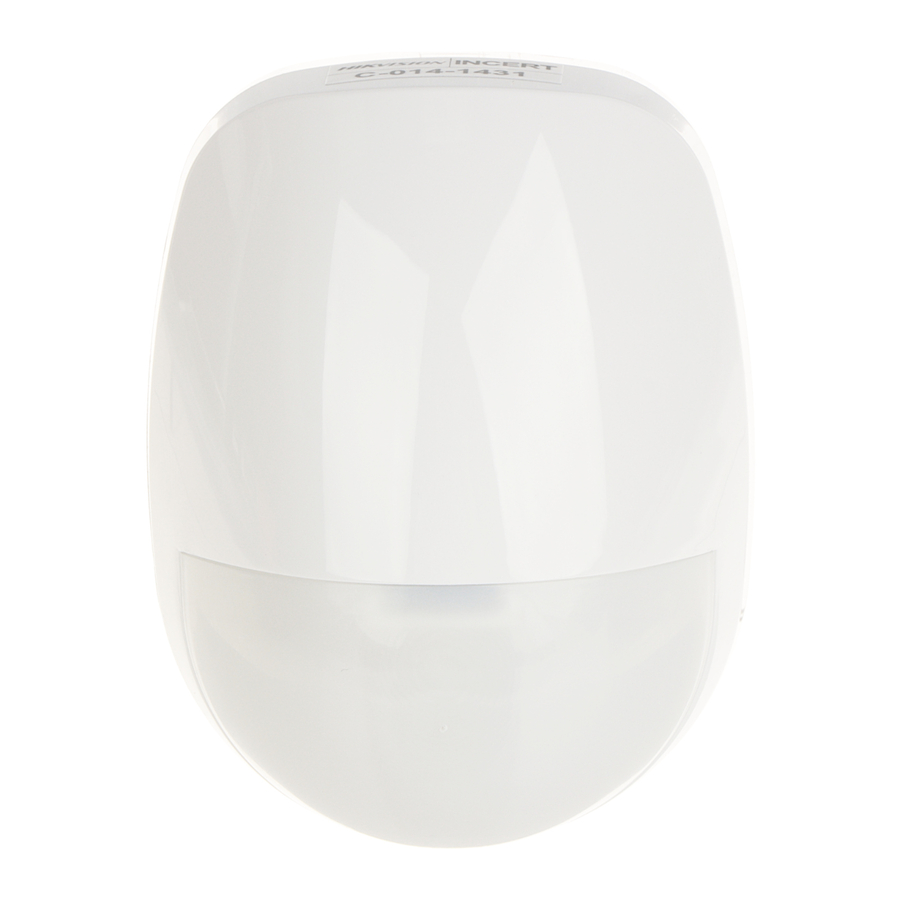

HIKVISION DS-PDP18-EG2 - Priročnik za 18m digitalni PIR detektor

Uvod

Priročnik vključuje navodila za uporabo in upravljanje izdelka. Slike, grafikoni, slike in vse druge informacije v nadaljevanju so samo za opis in razlago. Informacije v priročniku se lahko spremenijo brez predhodnega obvestila zaradi posodobitev vdelane programske opreme ali drugih razlogov. Najnovejšo različico tega priročnika najdete na spletnem mestu Hikvision (https://www.hikvision.com/). Uporabljajte ta priročnik z vodstvom in pomočjo strokovnjakov, usposobljenih za podporo izdelku.
Hikvision in druge blagovne znamke in logotipi Hikvision so last družbe Hikvision v različnih jurisdikcijah.
Druge omenjene blagovne znamke in logotipi so last njihovih lastnikov.

Razstavljanje detektorja

Tiskana vezja (PCB)

Način namestitve

Namestitev hrbtne plošče detektorja

Namestitev nosilca

1. Namestitev stropnega nosilca (ni skladen z EN)

   Opomba: Nosilci so izbirni.
2. Namestitev stenskega nosilca


Namigi za namestitev

18 m leča

Za uporabo funkcije imunosti na hišne živali namestite masko za hišne živali.

1. Doseg zaznavanja 85,9°
   52 območij
   4 ravnine


Tabela za hišne živali

2. Višina namestitve
   Razpon višine namestitve od 1,8 m do 2,4 m.
   Opomba: Imunost na hišne živali je na voljo do 10 m in na višini, ki je pod zgornjo ravnino pogleda.

Ožičenje upora

Detektor ima dva načina za ožičenje upora:

1. Uporaba priključkov za izbiro upora na koncu linije (odvisno od nadzorne plošče) na priključkih ALARM/TAMPER.
2. Izberite upor (odvisno od nadzorne plošče) in dodajte upor na priključke za ožičenje ALARM/TAMPER detektorja.

Opomba: Če ožičenje EOL (End of Life) ni uporabljeno, pustite priključke IZKLOPLJENE (OFF). Če se priključki in priključni zatiči ne ujemajo, ne silite priključka, izberite metodo 2 za ožičenje upora. Metoda 1 in metoda 2 se ne smeta uporabljati na ALARM/TAMPER hkrati.

1. Upor alarma
   1K,
   2K2,
   4K7,
   5K6,
   8K2

2. Upor proti sabotaži
   5K6,
   4K7,
   2K2,
   1K


Izberite vrsto povezave

1. Normalno zaprto
   1. Nadzorna plošča alarma

   2. Detektor
2. Enojno ožičenje na koncu linije
   1. Nadzorna plošča alarma

   2. Detektor
      Povezava prikazuje primer:
      1. Normalno: 1K
      2. Alarm: Neskončno
      3. Sabotaža: 0 K
3. Dvojno ožičenje na koncu linije
   1. Nadzorna plošča alarma

   2. Detektor
      Povezava prikazuje primer:
      1. Normalno: 1K
      2. Alarm: 2K
      3. Sabotaža: 0 K ali neskončno
4. Dva detektorja z dvojnim ožičenjem na koncu linije na en vhod
   1. Nadzorna plošča alarma


Vklop

Po vklopu indikator hitro utripa. Ko je samotestiranje detektorja končano, se indikator LED ugasne, dokler detektor ne zazna gibanja.
