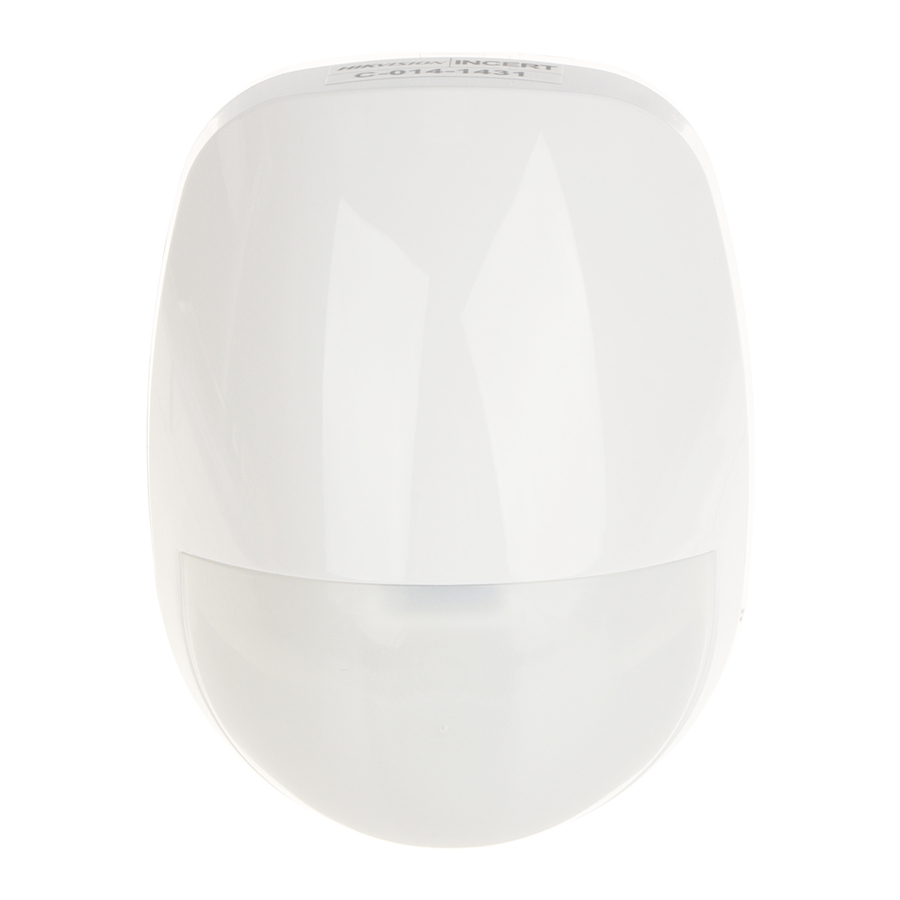

HIKVISION DS-PDP18-EG2 - 18m Digital PIR Detector Handleiding

Inleiding

De handleiding bevat instructies voor het gebruiken en beheren van het product. Afbeeldingen, grafieken, foto's en alle andere informatie hierna zijn uitsluitend bedoeld ter beschrijving en uitleg. De informatie in de handleiding kan zonder voorafgaande kennisgeving worden gewijzigd als gevolg van firmware-updates of andere redenen. U kunt de nieuwste versie van deze handleiding vinden op de Hikvision-website (https://www.hikvision.com/). Gebruik deze handleiding onder begeleiding en met de hulp van professionals die zijn opgeleid in het ondersteunen van het product.
Hikvision en andere handelsmerken en logo's van Hikvision zijn eigendom van Hikvision in verschillende rechtsgebieden.
Andere genoemde handelsmerken en logo's zijn eigendom van hun respectieve eigenaars.

De detector demonteren

De printplaat (PCB)

Installatiemethode

Installatie van de detectorachterplaat

Installatie van de beugel

1. Plafondbeugelmontage (niet EN-conform)

   Note: Beugels zijn optioneel.
2. Wandbeugelmontage


Installatietips

De 18 m lens

Om de functie voor immuniteit tegen huisdieren te gebruiken, installeert u een huisdiermasker.

1. Detectiebereik 85.9°
   52 zones
   4 vlakken


HUISDIER Tabel

2. Montagehoogte
   Montagehoogtebereik van 1,8 m tot 2,4 m.
   Note: Huisdierimmuniteit is beschikbaar tot 10 m en op een hoogte die zich onder het bovenste gezichtsvlak bevindt.

Weerstand bedrading

De detector heeft twee methoden voor weerstand bedrading:

1. Headers gebruiken om de eindlijnweerstand (afhankelijk van het bedieningspaneel) te selecteren op de ALARM/TAMPER header pinnen.
2. Selecteer een weerstand (afhankelijk van het bedieningspaneel) en voeg de weerstand toe aan de ALARM/TAMPER bedradingspoorten van de detector.

Note: Als EOL (End of Life) bedrading niet wordt gebruikt, laat u de headers UIT staan. Als de headers en de header pinnen niet overeenkomen, forceer de header dan niet, selecteer methode 2 om de weerstand te bedraden. Methode 1 en methode 2 mogen niet tegelijkertijd op de ALARM/TAMPER worden gebruikt.

1. Alarmweerstand
   1K,
   2K2,
   4K7,
   5K6,
   8K2

2. Sabotage Weerstand
   5K6,
   4K7,
   2K2,
   1K


Kies het Verbindingstype

1. Normaal Gesloten
   1. Alarm Bedieningspaneel

   2. Detector
2. Enkele Eind van Lijn Bedrading
   1. Alarm Bedieningspaneel

   2. Detector
      De verbinding toont het voorbeeld:
      1. Normal: 1K (Normaal: 1K)
      2. Alarm: Infinite (Alarm: Oneindig)
      3. Tamper: 0 K (Sabotage: 0 K)
3. Dubbele Eind van Lijn Bedrading
   1. Alarm Bedieningspaneel

   2. Detector
      De verbinding toont het voorbeeld:
      1. Normal: 1K (Normaal: 1K)
      2. Alarm: 2K (Alarm: 2K)
      3. Tamper: 0 K or infinite (Sabotage: 0 K of oneindig)
4. Twee Dubbele Eind van Lijn Detectoren naar Eén Ingang
   1. Alarm Bedieningspaneel


Inschakelen

Na het inschakelen knippert de indicator snel. Zodra de zelftest van de detector is voltooid, gaat de LED-indicator uit totdat de detector beweging detecteert.

Afmeting en gewicht

Technische specificatie
